本技術涉及攪拌機，具體為一種紗線同浴柔軟劑混合攪拌機。

背景技術：

1、柔軟劑是一類能改變纖維的靜、動摩擦系數的化學物質，當改變靜摩擦系數時，手感觸摸有平滑感，易于在纖維或織物上移動，當改變動摩擦系數時，纖維與纖維之間的微細結構易于相互移動，也就是纖維或者織物易于變形，二者的綜合感覺就是柔軟，柔軟劑按離子性來分有陽離子型、非離子型、陰離子型和兩性季銨鹽型四種，在生產紡織品的過程中，通常需要使用到紗線同浴柔軟劑。

2、經檢索，專利公告號為cn218875875u的中國專利，公開了一種混合攪拌機，包括攪拌桶和設于攪拌桶上的桶蓋，桶蓋上設有與攪拌桶連通的第一進料斗和第二進料斗，攪拌桶內轉動設有第一攪拌軸，第一攪拌軸上固定連接有若干第一攪拌葉片，還包括驅動第一攪拌軸轉動的電機；第一進料斗內設有篩板，還包括驅動篩板在水平方向晃動的驅動組件；第二進料斗內轉動連接有第二轉軸，本實用新型當沙子加入到第一進料斗內后，通過驅動組件驅動篩板在水平晃動從而可對沙子進行篩分，可使沙子通過篩板，將大顆粒的石子等雜質留下，從而可有效地避免大顆粒的石子進入到攪拌桶內，從而使混合后得到的水泥砂漿的質量更好。

3、但上述設計還存在不足之處，上述混合攪拌機應用于紗線同浴柔軟劑的混合攪拌時，對紗線同浴柔軟劑與水進行混合時效果較為一般，攪拌方式是將混合物呈一個方向進行攪拌，導致混合液的混合效率較低，使用效果較差。

技術實現思路

1、本實用新型的目的在于提供一種紗線同浴柔軟劑混合攪拌機，解決了背景技術中上述混合攪拌機應用于紗線同浴柔軟劑的混合攪拌時，對紗線同浴柔軟劑與水進行混合時效果較為一般，攪拌方式是將混合物呈一個方向進行攪拌，導致混合液的混合效率較低，使用效果較差的問題。

2、為了解決上述技術問題，本實用新型提供如下技術方案：

3、一種紗線同浴柔軟劑混合攪拌機，包括稱量機構、殼體、第一電機、第一攪拌機構和第二攪拌機構，所述殼體底部的兩側均固定連接有支腿，兩個所述支腿之間安裝有第二電機，所述殼體的前端面固定設置有透明刻度窗，所述殼體的內部設置有攪拌腔，所述攪拌腔的內部上端設置有第一攪拌機構，所述第一攪拌機構的底部設置有第二攪拌機構，所述攪拌腔的一側固定設置有與其內部相連通的出料管，所述出料管上安裝有閥門，所述攪拌腔的頂部固定設置有與其內部相連通的進水管，所述進水管的管口處活動設置有限位蓋，所述進水管的另一側設置有稱量機構；

4、所述第一攪拌機構包括第二轉桿，且第二轉桿的一端與所述第一電機的輸出端固定連接，所述第二轉桿的一側固定連接有第二攪拌桿，所述第二轉桿的外壁固定套接有第二齒盤，所述第二齒盤的頂部嚙合連接有第一齒盤，所述第一齒盤的內部固定連接有第一轉桿，所述第一轉桿的一側固定連接有第一攪拌桿，所述第一攪拌桿與第二攪拌桿的外壁均固定設置有攪拌板；

5、所述第二攪拌機構包括第一傳動桿，且第一傳動桿的底端與所述第二電機的輸出端固定連接，所述第一傳動桿的頂部固定連接有第三攪拌桿，所述第一傳動桿的外壁固定套接有第一皮帶盤，所述第一皮帶盤的一側轉動設置有第二皮帶盤，所述第二皮帶盤與第一皮帶盤之間傳動連接有皮帶本體，所述第二皮帶盤的內部固定連接有第二傳動桿，所述第二傳動桿的頂部固定連接有第四攪拌桿，所述第四攪拌桿與第三攪拌桿的外壁均固定設置有攪拌葉。

6、優選的，所述稱量機構包括支撐塊，所述支撐塊的頂部固定連接有稱重傳感器，所述稱重傳感器的頂部設置有稱量槽，所述稱量槽的前端面安裝有顯示儀，所述稱量槽的下方開設有通孔，所述通孔的內部活動設置有下料管，且下料管與稱量槽的內部相連通，所述下料管上安裝有下料閥。

7、與現有技術相比，本實用新型所達到的有益效果是：

8、1、通過第一電機、第一攪拌機構、第二攪拌機構、第二電機和攪拌腔的結構設計，可以實現同時對攪拌腔的上層和下層進行攪拌，且攪拌的方向不同，可以有效縮短混合液混均勻所需的時間，提高攪拌的效率。

9、2、通過進水管、透明刻度窗和稱量機構的結構設計，可以實現便于對水和紗線同浴柔軟劑進行定量添加，從而可以提高生產的效率，進而提高該裝置的實用性。

技術特征：

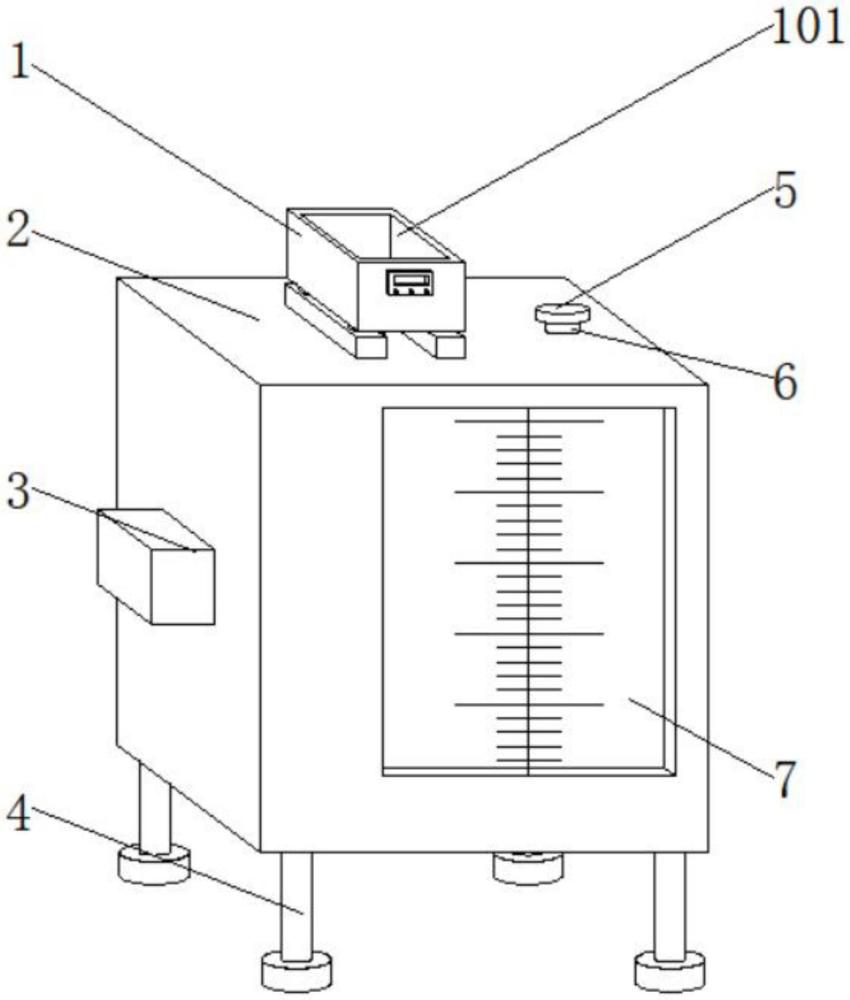

1.一種紗線同浴柔軟劑混合攪拌機，包括稱量機構(1)、殼體(2)、第一電機(3)、第一攪拌機構(8)和第二攪拌機構(9)，其特征在于：所述殼體(2)底部的兩側均固定連接有支腿(4)，兩個所述支腿(4)之間安裝有第二電機(10)，所述殼體(2)的前端面固定設置有透明刻度窗(7)，所述殼體(2)的內部設置有攪拌腔(11)，所述攪拌腔(11)的內部上端設置有第一攪拌機構(8)，所述第一攪拌機構(8)的底部設置有第二攪拌機構(9)，所述攪拌腔(11)的一側固定設置有與其內部相連通的出料管(12)，所述出料管(12)上安裝有閥門(13)，所述攪拌腔(11)的頂部固定設置有與其內部相連通的進水管(6)，所述進水管(6)的管口處活動設置有限位蓋(5)，所述進水管(6)的另一側設置有稱量機構(1)；

2.根據權利要求1所述的一種紗線同浴柔軟劑混合攪拌機，其特征在于：所述稱量機構(1)包括支撐塊(104)，所述支撐塊(104)的頂部固定連接有稱重傳感器(102)，所述稱重傳感器(102)的頂部設置有稱量槽(101)，所述稱量槽(101)的前端面安裝有顯示儀(103)，所述稱量槽(101)的下方開設有通孔(107)，所述通孔(107)的內部活動設置有下料管(105)，且下料管(105)與稱量槽(101)的內部相連通，所述下料管(105)上安裝有下料閥(106)。

技術總結
本技術涉及攪拌機技術領域，且公開了一種紗線同浴柔軟劑混合攪拌機，包括稱量機構、殼體、第一電機、第一攪拌機構和第二攪拌機構，殼體底部的兩側均固定連接有支腿，兩個支腿之間安裝有第二電機，殼體的前端面固定設置有透明刻度窗，殼體的內部設置有攪拌腔，攪拌腔的內部上端設置有第一攪拌機構，第一攪拌機構的底部設置有第二攪拌機構，攪拌腔的一側固定設置有與其內部相連通的出料管，出料管上安裝有閥門。本技術通過第一電機、第一攪拌機構、第二攪拌機構、第二電機和攪拌腔的結構設計，可以實現同時對攪拌腔的上層和下層進行攪拌，且攪拌的方向不同，可以有效縮短混合液混均勻所需的時間，提高攪拌的效率。

技術研發人員：許德濤,畢振勇,宋曉芳,范希文,江澤勇,楊為東,于希超,劉殿波
受保護的技術使用者：青島華誠染色有限公司
技術研發日：20240629
技術公布日：2025/4/28
