本申請涉及膏料涂覆領域，特別是涉及一種膏料抹勻裝置。

背景技術：

1、在一些即時使用的藥膏中，這些流體膏藥材料在擠出后，為厚度不一致的狀態，通常需要人工進行抹勻，或者使用刀片等工具進行往復循環抹勻，但是人工操作的過程中，手部或者工具會抖動，在操作的過程中會存在較大的誤差，導致膏藥層的整體厚度不一致，膏藥層的厚度一致，是為了能夠使膏藥均勻的涂覆或者蓋壓在使用者的表面，而傳統的人工抹勻方式，使膏藥貼或者使用工具提取膏藥時，膏藥不均勻，后續膏藥的涂覆效果會影響。

2、需要設計一個攪拌抹勻膏藥，使膏藥的整體的厚度達到一致，方便醫師通過工具采取膏藥，并貼敷到人體的皮膚上去，或者將整個膏藥貼貼敷到人體的皮膚上。因此，本申請設計一款膏料抹勻裝置。

技術實現思路

1、基于此，有必要針對傳統膏料抹勻方式的不足，提出一種膏料抹勻裝置。

2、本申請提供一種膏料抹勻裝置，包括：

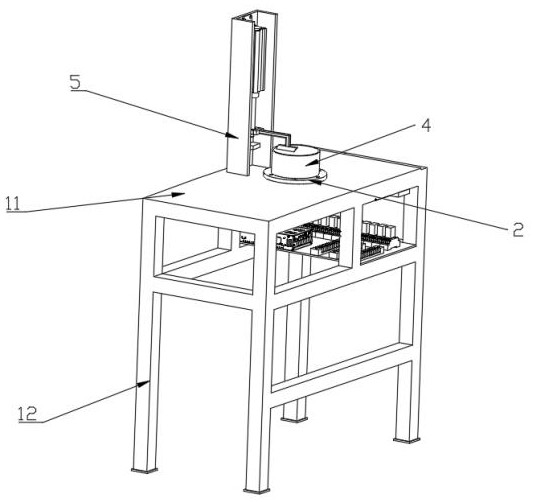

3、支撐架，所述支撐架包括操作臺和多個支撐柱；

4、支撐臺，所述支撐臺固定在所述操作臺的上表面，所述支撐臺上設置有限位環，所述支撐臺上設有主軸通孔；

5、驅動組件，所述驅動組件固定在所述操作臺的下表面，所述驅動組件包括驅動電機和驅動軸，所述驅動軸穿過所述主軸通孔；

6、承載盤，所述承載盤的下端和驅動軸連接，所述承載盤上設置有涂覆槽；

7、自動抹勻組件，所述自動抹勻組件包括防護支架，所述防護支架上設置有升降裝置，所述升降裝置的端部設置有抹勻支架，所述抹勻支架的下端設置有抹勻刀片，所述抹勻刀片處于所述涂覆槽的上方；

8、電器組件，所述電器組件設置于所述支撐架上，所述電器組件電連接并控制所述驅動電機和升降裝置。

9、作為優選，所述涂覆槽的截面為圓形，所述涂覆槽內還設置有彈性裝置。

10、作為優選，所述彈性裝置包括彈性墊層和涂覆板，所述涂覆板放置在所述彈性墊層上。

11、作為優選，所述彈性墊層為海綿材料制成。

12、作為優選，所述涂覆板的上方設置有提取桿，所述提取桿可拆卸的連接在所述涂覆板上。

13、作為優選，所述承載盤上還設有保護環板，所述保護環板扣合在所述限位環上。

14、作為優選，所述升降裝置為伸縮電缸，所述伸縮電缸的伸縮桿上設有連接座，所述抹勻支架固定在所述連接座上。

15、作為優選，所述連接座的下方設置有限位塊。

16、作為優選，各相鄰的支撐柱之間設置有橫桿，所述電器組件設置在所述橫桿上。

17、作為優選，所述支撐架的側邊上還設有控制開關，所述控制開關控制所述電器組件通斷。。

18、本申請的技術優勢：

19、1.本實用新型通過驅動電機使裝載藥膏的承載盤旋轉，再利用抹勻刀片對涂覆板上的藥膏進行自動抹勻，利用循環旋轉的方式，抹勻刀片可以不斷的將多余的藥膏擠壓到膏藥貼上空余的部分上，通過機械方式，減少了人工操作的誤差，能夠將藥膏均勻的抹勻；

20、2.通過設置升降裝置，在承載盤旋轉抹勻的過程中，可以使抹勻刀片穩定的停滯在涂覆板上；

21、3.通過設置彈性裝置，可以對粘度較高的膏藥，提供一個緩沖的空間，能夠在旋轉的過程中從傾斜到水平，緩慢均勻的抹勻，直到各個位置均勻涂覆。

技術特征：

1.一種膏料抹勻裝置，其特征在于，包括：

2.根據權利要求1所述的膏料抹勻裝置，其特征在于，所述涂覆槽（40）的截面為圓形，所述涂覆槽（40）內還設置有彈性裝置（7）。

3.根據權利要求2所述的膏料抹勻裝置，其特征在于，所述彈性裝置（7）包括彈性墊層（71）和涂覆板（72），所述涂覆板（72）放置在所述彈性墊層（71）上。

4.根據權利要求3所述的膏料抹勻裝置，其特征在于，所述彈性墊層（71）為海綿材料制成。

5.根據權利要求3所述的膏料抹勻裝置，其特征在于，所述涂覆板（72）的上方設置有提取桿（73），所述提取桿（73）可拆卸的連接在所述涂覆板（72）上。

6.根據權利要求1所述的膏料抹勻裝置，其特征在于，所述承載盤（4）上還設有保護環板（41），所述保護環板（41）扣合在所述限位環（21）上。

7.根據權利要求1所述的膏料抹勻裝置，其特征在于，所述升降裝置（52）為伸縮電缸，所述伸縮電缸的伸縮桿（521）上設有連接座（522），所述抹勻支架（53）固定在所述連接座（522）上。

8.根據權利要求7所述的膏料抹勻裝置，其特征在于，所述連接座（522）的下方設置有限位塊（55）。

9.根據權利要求1所述的膏料抹勻裝置，其特征在于，各相鄰的支撐柱（12）之間設置有橫桿（13），所述電器組件（6）設置在所述橫桿（13）上。

10.根據權利要求9所述的膏料抹勻裝置，其特征在于，所述支撐架（1）的側邊上還設有控制開關（8），所述控制開關（8）控制所述電器組件（6）通斷。

技術總結
本申請涉及一種膏料抹勻裝置，支撐架包括操作臺和多個支撐柱；支撐臺固定在所述操作臺的上表面，所述支撐臺上設置有限位環，所述支撐臺上設有主軸通孔；驅動組件固定在所述操作臺的下表面，所述驅動組件包括驅動電機和驅動軸，所述驅動軸穿過所述主軸通孔；承載盤的下端和驅動軸連接，所述承載盤上設置有涂覆槽；本技術通過驅動電機使裝載藥膏的承載盤旋轉，再利用抹勻刀片對涂覆板上的藥膏進行自動抹勻，利用循環旋轉的方式，抹勻刀片可以不斷的將多余的藥膏擠壓到膏藥貼上空余的部分上，通過機械方式，減少了人工操作的誤差，能夠將藥膏均勻的抹勻。

技術研發人員：周坤
受保護的技術使用者：杭州尹潤電子商務有限責任公司
技術研發日：20240705
技術公布日：2025/4/28
