本技術涉及大氣污染治理，具體為一種節能環保大氣污染治理用凈化裝置。

背景技術：

1、大氣污染物由人為源或者天然源進入大氣，參與大氣的循環過程，經過一定的滯留時間之后，又通過大氣中的化學反應、生物活動和物理沉降從大氣中去除，當某種濃度升高到一定程度時，就會直接或間接地對人、生物或材料等造成急性、慢性危害，因此，需要使用到凈化裝置對其進行治理凈化；

2、其中，傳統的凈化設備在使用時，大多是直接通過活性炭進行凈化使用，而單一的活性炭濾網進行處理時，易使得活性炭濾網吸附飽和，如果工作人員不能夠及時更換時，則導致無法進行正常吸附過濾使用，所以存在凈化效果較差的缺陷，從而無法滿足客戶的使用需求，為此我們提出一種節能環保大氣污染治理用凈化裝置，解決以上提出的問題。

技術實現思路

1、針對現有技術中存在的問題，本實用新型的目的在于提供一種節能環保大氣污染治理用凈化裝置，具備凈化裝置在使用時，能夠提高凈化效果的優點，解決了傳統凈化裝置在使用時，凈化效果較差的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種節能環保大氣污染治理用凈化裝置，包括噴淋箱，所述噴淋箱內腔的頂部固定安裝有儲水盒，所述儲水盒的底部均勻連通有噴霧頭，所述噴淋箱的頂部固定安裝有水箱，所述噴淋箱頂部的左側設置有輸送組件，所述噴淋箱的左側固定連接有橫板，所述橫板的底部固定安裝有伺服電機，所述伺服電機的輸出端貫穿橫板且固定連接有轉板，所述轉板的頂部固定安裝有風筒，所述風筒的內腔固定安裝有風機，所述風筒的右側連通有集風罩，所述集風罩的右端與噴淋箱連通，所述噴淋箱右側的頂部固定安裝有過濾箱，所述過濾箱的內腔放置有活性炭濾網，所述噴淋箱頂部的右側連通有導管，所述導管的一端與過濾箱連通。

3、優選的，所述輸送組件包括水泵，所述水泵的外表面與噴淋箱的連接處固定連接，所述水泵的頂部連通有抽水管，所述抽水管的一端延伸至水箱內腔的底部，所述水泵的底部連通有排水管，所述排水管的一端貫穿噴淋箱且與儲水盒連通。

4、優選的，所述轉板底部的左側活動連接有導向輪，所述導向輪的底部與橫板的連接處滾動連接。

5、優選的，所述風筒的左側螺紋連接有筒蓋，所述筒蓋的左側嵌入式安裝有過濾網。

6、優選的，所述噴淋箱內腔的背面固定安裝有與集風罩配合使用的擋板，所述噴淋箱內腔的底部固定連接有導流板。

7、優選的，所述噴淋箱底部的四角均活動連接有萬向輪，且萬向輪的一側設置有鎖止板。

8、優選的，所述噴淋箱右側的底部連通有排污管，且排污管的外表面設置有閥門，所述過濾箱的底部連通有出氣管。

9、與現有技術相比，本實用新型的有益效果如下：

10、本實用新型通過設置橫板、伺服電機、轉板、風筒、風機和集風罩，能夠方便將空氣抽取輸送到噴淋箱，同時，伺服電機和轉板的設置，能夠對風筒進行轉動，提高抽取面積，通過設置噴淋箱、儲水盒、噴霧頭、水箱和輸送組件，能夠對空氣中溶于水的有害氣體和灰塵進行噴淋吸附過濾，通過設置過濾箱和活性炭濾網，能夠對空氣進行二次過濾，提高凈化效果，通過設置以上結構，具備凈化裝置在使用時，能夠提高凈化效果的優點，解決了傳統凈化裝置在使用時，凈化效果較差的問題，從而能夠滿足客戶的使用需求。

技術特征：

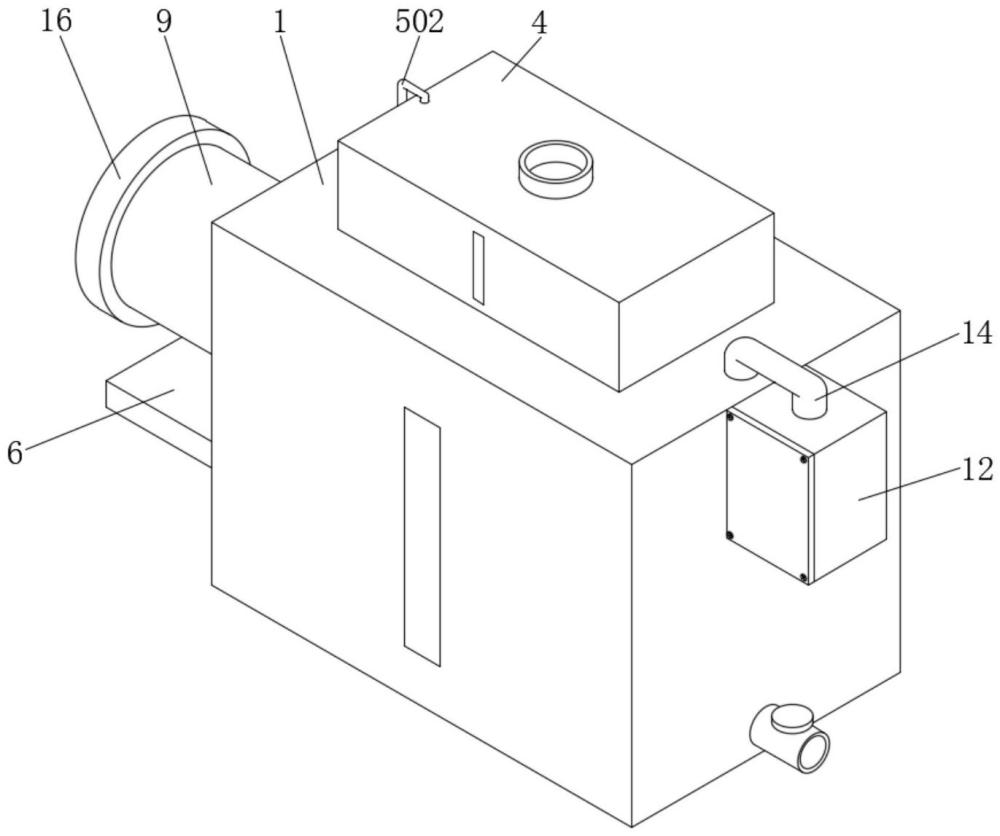

1.一種節能環保大氣污染治理用凈化裝置，包括噴淋箱(1)，其特征在于：所述噴淋箱(1)內腔的頂部固定安裝有儲水盒(2)，所述儲水盒(2)的底部均勻連通有噴霧頭(3)，所述噴淋箱(1)的頂部固定安裝有水箱(4)，所述噴淋箱(1)頂部的左側設置有輸送組件(5)，所述噴淋箱(1)的左側固定連接有橫板(6)，所述橫板(6)的底部固定安裝有伺服電機(7)，所述伺服電機(7)的輸出端貫穿橫板(6)且固定連接有轉板(8)，所述轉板(8)的頂部固定安裝有風筒(9)，所述風筒(9)的內腔固定安裝有風機(10)，所述風筒(9)的右側連通有集風罩(11)，所述集風罩(11)的右端與噴淋箱(1)連通，所述噴淋箱(1)右側的頂部固定安裝有過濾箱(12)，所述過濾箱(12)的內腔放置有活性炭濾網(13)，所述噴淋箱(1)頂部的右側連通有導管(14)，所述導管(14)的一端與過濾箱(12)連通。

2.根據權利要求1所述的一種節能環保大氣污染治理用凈化裝置，其特征在于：所述輸送組件(5)包括水泵(501)，所述水泵(501)的外表面與噴淋箱(1)的連接處固定連接，所述水泵(501)的頂部連通有抽水管(502)，所述抽水管(502)的一端延伸至水箱(4)內腔的底部，所述水泵(501)的底部連通有排水管(503)，所述排水管(503)的一端貫穿噴淋箱(1)且與儲水盒(2)連通。

3.根據權利要求1所述的一種節能環保大氣污染治理用凈化裝置，其特征在于：所述轉板(8)底部的左側活動連接有導向輪(15)，所述導向輪(15)的底部與橫板(6)的連接處滾動連接。

4.根據權利要求1所述的一種節能環保大氣污染治理用凈化裝置，其特征在于：所述風筒(9)的左側螺紋連接有筒蓋(16)，所述筒蓋(16)的左側嵌入式安裝有過濾網(17)。

5.根據權利要求1所述的一種節能環保大氣污染治理用凈化裝置，其特征在于：所述噴淋箱(1)內腔的背面固定安裝有與集風罩(11)配合使用的擋板(18)，所述噴淋箱(1)內腔的底部固定連接有導流板。

6.根據權利要求1所述的一種節能環保大氣污染治理用凈化裝置，其特征在于：所述噴淋箱(1)底部的四角均活動連接有萬向輪，且萬向輪的一側設置有鎖止板。

7.根據權利要求1所述的一種節能環保大氣污染治理用凈化裝置，其特征在于：所述噴淋箱(1)右側的底部連通有排污管，且排污管的外表面設置有閥門，所述過濾箱(12)的底部連通有出氣管。

技術總結
本技術公開了一種節能環保大氣污染治理用凈化裝置，包括噴淋箱，所述噴淋箱內腔的頂部固定安裝有儲水盒，所述儲水盒的底部均勻連通有噴霧頭，所述噴淋箱的頂部固定安裝有水箱，本技術通過設置橫板、伺服電機、轉板、風筒、風機和集風罩，能夠方便將空氣抽取輸送到噴淋箱，同時，伺服電機和轉板的設置，能夠對風筒進行轉動，提高抽取面積，通過設置噴淋箱、儲水盒、噴霧頭、水箱和輸送組件，能夠對空氣中溶于水的有害氣體和灰塵進行噴淋吸附過濾，通過設置過濾箱和活性炭濾網，能夠對空氣進行二次過濾，提高凈化效果，通過設置以上結構，具備凈化裝置在使用時，能夠提高凈化效果的優點，從而能夠滿足客戶的使用需求。

技術研發人員：陳金杯
受保護的技術使用者：湖北慶中科技有限公司
技術研發日：20240703
技術公布日：2025/4/28
