本技術涉及復配增稠劑加工，尤其涉及一種復配增稠劑均質裝置。

背景技術：

1、均質機是用于對粘度低于0.2pa.s，溫度低于100℃的液體物料（液-液相或液-固相）的均質或乳化的一種設備。食品加工中的均質機是指將物料的料液在擠壓，強沖擊與失壓膨脹的三重作用下使物料細化，從而使物料能更均勻的相互混合，從而使整個產品體系更加穩定。

2、在公開號為cn215506402u的專利中，公開了一種均質機的攪拌裝置，涉及攪拌裝置技術領域，為解決有的均質機的攪拌裝置支撐固定效果不是很好，實用性不是很高的問題。所述電機盒的內部安裝有攪拌電機，所述攪拌電機的下方安裝有連接桿，所述連接桿的上端與攪拌電機的輸出端傳動連接，且連接桿的下端貫穿電機盒的下方，所述連接桿的下方安裝有攪拌桿，所述連接桿的外側安裝有固定管，且連接桿與固定管通過螺紋連接，所述攪拌桿外側的上方安裝有限位片，所述攪拌桿的下方安裝有攪拌頭，所述攪拌頭的下方安裝有放置板，所述放置板的上方安裝有防滑片，所述放置板上方的一側安裝有安裝桿，以此能夠大大提升均質機攪拌裝置的支撐固定效果，但此均質機攪拌裝置的攪拌方式僅是通過電機帶動單一攪拌桿進行攪拌，攪拌效果較差，不能使物料均勻的相互混合，從而導致均質效果較差。

3、基于上述情況，本實用新型提出一種均質效果好的復配增稠劑均質裝置。

技術實現思路

1、為了克服現有的均質機攪拌裝置的攪拌方式僅是通過電機帶動單一攪拌桿進行攪拌，攪拌效果較差，不能使物料均勻的相互混合，從而導致均質效果較差的缺點，本實用新型提供一種均質效果好的復配增稠劑均質裝置。

2、一種復配增稠劑均質裝置，包括有支撐臺、電動滑軌、攪料桶、防護蓋、電機、伸縮連接桿、渦輪扇、連接盤、轉動盤、第一氣管和注氣機構，支撐臺固接有成對的電動滑軌，支撐臺固接有攪料桶，成對的電動滑軌之間固接有防護蓋，防護蓋上開設有僅能通過氣體的透氣孔，支撐臺固接有電機，防護蓋轉動連接有伸縮連接桿，電機輸出端與伸縮連接桿固接，伸縮連接桿固接有渦輪扇，防護蓋固接有連接盤，連接盤與伸縮連接桿的伸縮端轉動連接，連接盤轉動連接有轉動盤，轉動盤連通并固接有周向分布的第一氣管，支撐臺上設有注氣機構。

3、可選地，其中注氣機構包括有氣泵、第二氣管和限位架，支撐臺固接有氣泵，支撐臺固接有第二氣管，第二氣管一端與氣泵連通，第二氣管另一端與連接盤連通，周向分布的第一氣管之間固接有限位架。

4、可選地，還包括有攪拌塊、擠壓塊、第一氣筒、第三氣管、第二氣筒和連接架，伸縮連接桿的固定端固接有成對的擠壓塊，支撐臺固接有成對的第一氣筒，支撐臺固接有成對的第三氣管，第三氣管為y字形，攪料桶固接有周向分布的第二氣筒，周向分布的第二氣筒的活塞桿之間固接有連接架，連接架轉動連接有周向分布的攪拌塊，第三氣管一端與鄰近的第一氣筒連通，第三氣管另兩端與鄰近的第二氣筒連通。

5、可選地，還包括有密封板、壓板、壓桿、彈簧和斜板，攪料桶滑動連接有密封板，防護蓋固接有壓板，支撐臺滑動連接有成對的壓桿，壓桿與支撐臺之間固接有彈簧，壓板與壓桿擠壓配合，支撐臺轉動連接有成對的斜板，斜板與壓桿擠壓配合，斜板與密封板擠壓配合。

6、可選地，其中第一氣管為z字形，且為硬性材質，用于吹氣帶動轉動盤和第一氣管順時針轉動。

7、可選地，其中擠壓塊形狀為三棱柱，用于擠壓第一氣筒的活塞桿。

8、本實用新型具有以下優點：1、本實用新型通過氣泵和第一氣管等部件，能夠向物料內注入空氣，使其翻滾攪動起來，還能通過第一氣管順時針轉動對物料進行反向攪拌，使物料混合的更加均勻，提升了復配增稠劑均質裝置的攪拌和均質效果。

9、2、本實用新型通過攪拌塊和第二氣筒等部件，能夠帶動連接架上下移動并對物料進行上下攪拌，還能通過攪拌塊對物料進行多方位的攪拌，使物料混合的更加均勻，提升了復配增稠劑均質裝置的攪拌和均質效果。

10、3、本實用新型通過密封板和壓板等部件，能夠提升防護蓋和攪料桶之間的密封性，防止物料在攪拌時通過防護蓋和攪料桶間的縫隙往外泄露或飛濺，提升了復配增稠劑均質裝置的密封效果。

技術特征：

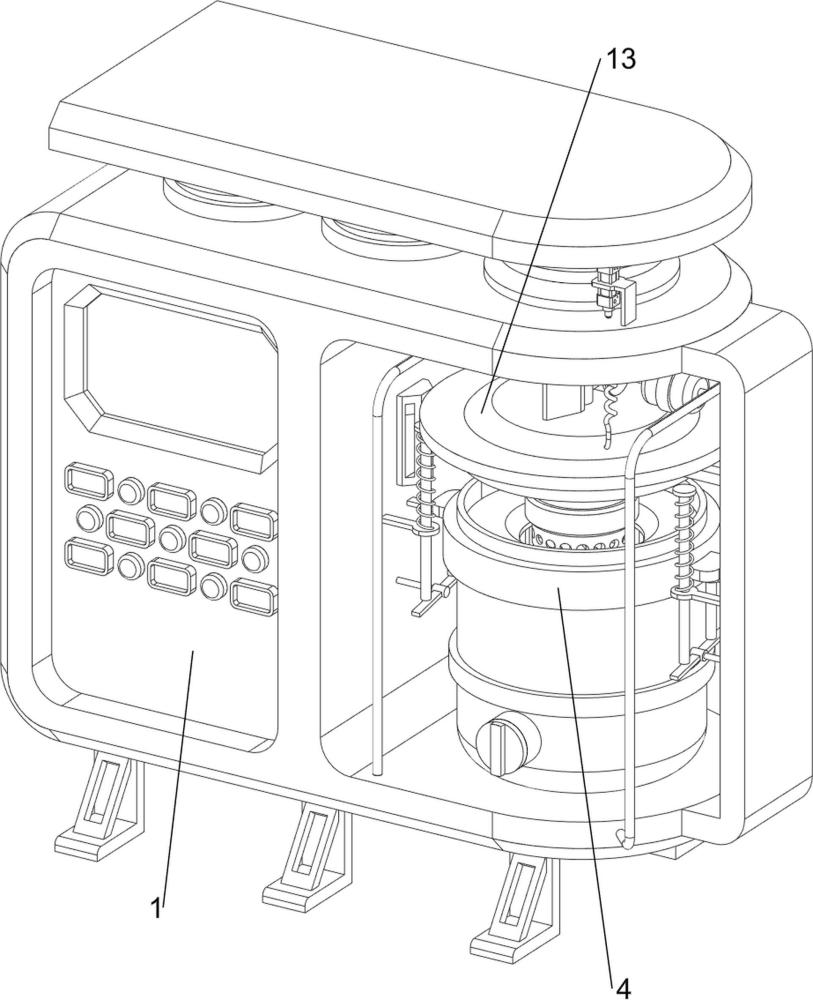

1.一種復配增稠劑均質裝置，包括有支撐臺（1）、電動滑軌（11）、攪料桶（12）、防護蓋（13）、電機（14）、伸縮連接桿（15）和渦輪扇（16），支撐臺（1）固接有成對的電動滑軌（11），支撐臺（1）固接有攪料桶（12），成對的電動滑軌（11）之間固接有防護蓋（13），支撐臺（1）固接有電機（14），防護蓋（13）轉動連接有伸縮連接桿（15），電機（14）輸出端與伸縮連接桿（15）固接，伸縮連接桿（15）固接有渦輪扇（16），其特征是：還包括有連接盤（23）、轉動盤（24）、第一氣管（2）和注氣機構，防護蓋（13）固接有連接盤（23），連接盤（23）與伸縮連接桿（15）的伸縮端轉動連接，連接盤（23）轉動連接有轉動盤（24），轉動盤（24）連通并固接有周向分布的第一氣管（2），支撐臺（1）上設有注氣機構。

2.根據權利要求1所述的一種復配增稠劑均質裝置，其特征是：其中注氣機構包括有氣泵（21）、第二氣管（22）和限位架（25），支撐臺（1）固接有氣泵（21），支撐臺（1）固接有第二氣管（22），第二氣管（22）一端與氣泵（21）連通，第二氣管（22）另一端與連接盤（23）連通，周向分布的第一氣管（2）之間固接有限位架（25）。

3.根據權利要求2所述的一種復配增稠劑均質裝置，其特征是：還包括有攪拌塊（3）、擠壓塊（31）、第一氣筒（32）、第三氣管（33）、第二氣筒（34）和連接架（35），伸縮連接桿（15）的固定端固接有成對的擠壓塊（31），支撐臺（1）固接有成對的第一氣筒（32），支撐臺（1）固接有成對的第三氣管（33），第三氣管（33）為y字形，攪料桶（12）固接有周向分布的第二氣筒（34），周向分布的第二氣筒（34）的活塞桿之間固接有連接架（35），連接架（35）轉動連接有周向分布的攪拌塊（3），第三氣管（33）一端與鄰近的第一氣筒（32）連通，第三氣管（33）另兩端與鄰近的第二氣筒（34）連通。

4.根據權利要求3所述的一種復配增稠劑均質裝置，其特征是：還包括有密封板（4）、壓板（41）、壓桿（42）、彈簧（43）和斜板（44），攪料桶（12）滑動連接有密封板（4），防護蓋（13）固接有壓板（41），支撐臺（1）滑動連接有成對的壓桿（42），壓桿（42）與支撐臺（1）之間固接有彈簧（43），壓板（41）與壓桿（42）擠壓配合，支撐臺（1）轉動連接有成對的斜板（44），斜板（44）與壓桿（42）擠壓配合，斜板（44）與密封板（4）擠壓配合。

5.根據權利要求4所述的一種復配增稠劑均質裝置，其特征是：其中第一氣管（2）為z字形，且為硬性材質。

6.根據權利要求5所述的一種復配增稠劑均質裝置，其特征是：其中擠壓塊（31）形狀為三棱柱。

技術總結
本技術涉及復配增稠劑加工技術領域，尤其涉及一種復配增稠劑均質裝置。本技術提供一種均質效果好的復配增稠劑均質裝置。一種復配增稠劑均質裝置，包括有支撐臺、電動滑軌、攪料桶、防護蓋、連接盤、轉動盤、第一氣管和注氣機構等，支撐臺固接有成對的電動滑軌，支撐臺固接有攪料桶，成對的電動滑軌之間固接有防護蓋，防護蓋固接有連接盤，連接盤轉動連接有轉動盤，轉動盤連通并固接有周向分布的第一氣管，支撐臺上設有注氣機構。本技術通過氣泵和第一氣管等部件，能夠向物料內注入空氣，使其翻滾攪動起來，還能通過第一氣管順時針轉動對物料進行反向攪拌，使物料混合的更加均勻，提升了復配增稠劑均質裝置的攪拌和均質效果。

技術研發人員：李福強,吳海燕,袁仕明,陳世杰
受保護的技術使用者：江西三越高分子材料有限公司
技術研發日：20240711
技術公布日：2025/4/24
