本技術屬于棉卷生產設備，特別是涉及一種棉卷生產的原料除雜裝置。

背景技術：

1、醫用棉卷是一種常見的醫療耗材，而生產醫用棉卷的原料主要是棉花；目前，由于在收獲棉花時，有的是利用棉花采摘設備對棉花進行采摘，這樣就會造成棉花中摻雜著一些雜質，故在生產棉卷前，需要對棉花進行除雜。

2、現有專利中公開號為cn208004143u的實用新型專利公開了一種用于棉花除雜的吸鐵裝置，該實用新型在使用時，由輸送裝置對棉花進行輸送，然后通過在輸送裝置的上方安裝吸鐵組件可清除棉花中所摻雜的碎鐵塊；但該實用新型在使用時的過程中，只能吸附位于棉花表面的碎鐵塊，這樣對碎鐵塊的清除效果有待提高，因此，在現有技術中仍存在缺點和不足之處。

技術實現思路

1、本實用新型的目的是為了提供一種棉卷生產的原料除雜裝置，以解決上述背景技術中所提出的問題。

2、為了解決上述問題本實用新型所采取的技術方案：

3、一種棉卷生產的原料除雜裝置，包括兩組豎直相對分布的支架，每組支架的下方均設置有安裝架，所述安裝架與支架之間均安裝有兩個豎直相對分布的彈簧；

4、兩組支架的頂部之間轉動連接有水平分布的篩選筒，所述篩選筒為兩端封閉的筒狀結構，篩選筒的其中一端傳動連接有安裝在支架上的步進電機，篩選筒的外壁上安裝有振動電機，且篩選筒上還安裝有若干個沿篩選筒的周向等距分布的除鐵裝置，所述除鐵裝置均包括位于篩選筒外并與篩選筒固定連通的框架結構，所述框架結構遠離篩選筒的一側開口設置，且框架結構的開口位置均鉸接有可開合的密封蓋，每個密封蓋的打開方向均朝向框架結構外，且每個密封蓋鉸接端的另一端分別與框架結構可拆卸連接，每個密封蓋靠近篩選筒的一側還均鑲嵌有若干個呈矩形陣列分布的第一電磁鐵。

5、進一步的，每兩個相鄰除鐵裝置之間的篩選筒上均開設有落渣口，每個落渣口內均安裝有篩網，兩組支架的底部之間可拆卸連接有位于篩選筒下方且頂面開口的集渣盒。

6、進一步的，每組支架的內側均固定連接有兩根水平相對設置的支撐桿，且兩根支撐桿之間均固定連接有豎直分布的擋板，所述集渣盒位于支撐桿上并位于兩塊擋板之間。

7、進一步的，所述篩選筒上安裝有排料裝置，所述排料裝置包括位于篩選筒內且與篩選筒同軸線設置的轉軸，所述轉軸的兩端均與篩選筒轉動連接，且轉軸的其中一端穿過篩選筒后傳動連接有安裝在篩選筒上的驅動電機，轉軸上還固定連接有若干個沿轉軸的長度方向等距分布的排料桿，所述排料桿均與轉軸的徑向平行。

8、進一步的，每個密封蓋鉸接端的另一端均鑲嵌有若干個第二電磁鐵，所述框架結構的中間位置均固定連接有用于承托密封蓋的承托桿，且框架結構的內壁上安裝有可與第二電磁鐵相吸附的金屬板。

9、進一步的，每個密封蓋遠離篩選筒的一側均安裝有把手。

10、采用上述技術方案，本實用新型的有益效果：

11、本實用新型在使用時，安裝架的位置固定，然后在將棉花添加進篩選筒內后，可將第一電磁鐵通電，而由于若干個除鐵裝置是沿篩選筒的周向等距分布，這樣可對棉花中所摻雜的碎鐵塊進行全方位吸附；同時，可啟動振動電機，并由步進電機帶動篩選筒轉動，這樣可依次將除鐵裝置轉動至位于篩選筒的底部位置，然后停止一段時間，此時，在振動電機的作用下，可便于第一電磁鐵對棉花中各個位置的碎鐵塊進行吸附，從而與現有技術相比，可提高對棉花中所摻雜碎鐵塊的清除效果。

技術特征：

1.一種棉卷生產的原料除雜裝置，包括兩組豎直相對分布的支架，其特征在于：每組支架的下方均設置有安裝架，所述安裝架與支架之間均安裝有兩個豎直相對分布的彈簧；

2.根據權利要求1所述的一種棉卷生產的原料除雜裝置，其特征在于：每兩個相鄰除鐵裝置之間的篩選筒上均開設有落渣口，每個落渣口內均安裝有篩網，兩組支架的底部之間可拆卸連接有位于篩選筒下方且頂面開口的集渣盒。

3.根據權利要求2所述的一種棉卷生產的原料除雜裝置，其特征在于：每組支架的內側均固定連接有兩根水平相對設置的支撐桿，且兩根支撐桿之間均固定連接有豎直分布的擋板，所述集渣盒位于支撐桿上并位于兩塊擋板之間。

4.根據權利要求1所述的一種棉卷生產的原料除雜裝置，其特征在于：所述篩選筒上安裝有排料裝置，所述排料裝置包括位于篩選筒內且與篩選筒同軸線設置的轉軸，所述轉軸的兩端均與篩選筒轉動連接，且轉軸的其中一端穿過篩選筒后傳動連接有安裝在篩選筒上的驅動電機，轉軸上還固定連接有若干個沿轉軸的長度方向等距分布的排料桿，所述排料桿均與轉軸的徑向平行。

5.根據權利要求1所述的一種棉卷生產的原料除雜裝置，其特征在于：每個密封蓋鉸接端的另一端均鑲嵌有若干個第二電磁鐵，所述框架結構的中間位置均固定連接有用于承托密封蓋的承托桿，且框架結構的內壁上安裝有可與第二電磁鐵相吸附的金屬板。

6.根據權利要求5所述的一種棉卷生產的原料除雜裝置，其特征在于：每個密封蓋遠離篩選筒的一側均安裝有把手。

技術總結

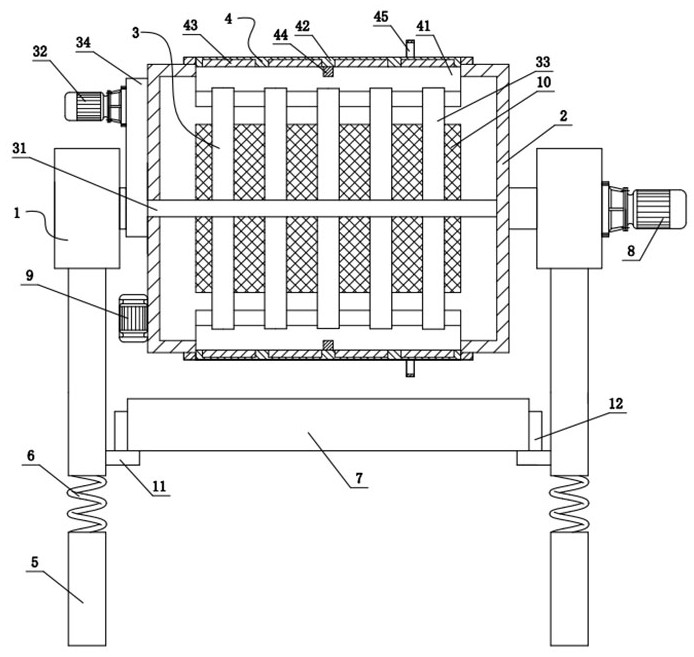

本技術涉及一種棉卷生產的原料除雜裝置，包括兩組支架，每組支架的下方均設置有安裝架，安裝架與支架之間均安裝有兩個彈簧；兩組支架的頂部之間轉動連接有篩選筒，篩選筒為兩端封閉的筒狀結構，篩選筒的其中一端傳動連接有安裝在支架上的步進電機，篩選筒的外壁上安裝有振動電機，且篩選筒上還安裝有若干個除鐵裝置，除鐵裝置均包括位于篩選筒外并與篩選筒固定連通的框架結構，框架結構遠離篩選筒的一側開口設置，且框架結構的開口位置均鉸接有可開合的密封蓋，每個密封蓋鉸接端的另一端分別與框架結構可拆卸連接，每個密封蓋上還均鑲嵌有若干個第一電磁鐵，與現有技術相比，本技術在使用時，可提高對棉花中所摻雜碎鐵塊的清除效果。

技術研發人員：陳偉光,王洪啟,王鵬崴,張煥
受保護的技術使用者：新鄉市康民衛材開發有限公司
技術研發日：20240711
技術公布日：2025/4/24
