本技術涉及萃取裝置，具體是一種萃取箱液位調整裝置。

背景技術：

1、萃取是一種基于物質在兩種互不相溶的溶劑中溶解度差異而實現物質分離和純化的技術。萃取箱液位調整裝置是一種用于控制萃取液加入量的重要設備，它通過精確監測和調節萃取箱內的液位高度，確保萃取過程的穩定和高效。

2、萃取箱液位調整裝置通過監測萃取箱內的液位高度，并根據預設的液位范圍或操作指令，自動調節萃取液的加入量。它可以根據實際需求精確控制液位，避免液位過高或過低對萃取過程造成不利影響。

3、為了實現對液位的調節，現有的液位調整裝置可能需要消耗較多的能量，從而增加了設備的運行成本；因此，針對上述問題提出一種萃取箱液位調整裝置。

技術實現思路

1、為了彌補現有技術的不足，為了實現對液位的調節，現有的液位調整裝置可能需要消耗較多的能量，從而增加了設備的運行成本的問題，本實用新型提出一種萃取箱液位調整裝置。

2、本實用新型解決其技術問題所采用的技術方案是：本實用新型所述的一種萃取箱液位調整裝置，包括箱體；所述箱體一側設置有升降板，所述升降板底端兩側均開有孔，其中一個為螺紋孔，所述升降板兩側分別設置有限位桿與絲桿，所述升降板底端兩側分別滑動安裝在限位桿與絲桿上，所述升降板頂部開有通孔，通孔內滑動安裝有連接桿，所述升降板下端外側固定安裝有固定板，所述固定板靠近升降板一端開有限位孔，另一端開有滑孔，所述連接桿底端固定安裝有浮球，所述連接桿頂部固定安裝有連接板，所述連接板另一端底部固定安裝有滑桿，所述滑桿下端滑動設置在限位孔內，所述滑桿下端固定連接有安裝座，所述安裝座內轉動安裝有推拉桿，所述推拉桿另一端轉動安裝有滑套，所述滑套設置在固定板底部，所述固定板下方設置有滑槽，所述滑槽底部開有安裝孔，安裝孔內轉動安裝有連接軸，所述連接軸上端固定安裝有齒輪，所述齒輪上方設置有滑塊滑動安裝在滑槽內，所述滑塊頂部固定安裝有操作桿，所述滑套滑動安裝在操作桿上端，所述操作桿上端滑動設置在滑孔內，所述連接軸下端貫穿滑槽，且固定安裝有轉盤，所述轉盤下方設置有進液管固定連接在箱體上，所述進液管內設置有閥門，所述閥門上側安裝有把手，所述把手外端兩側均設置有擋桿固定安裝在轉盤底部，通過浮球對萃取箱內部液位進行測量，通過浮球在水壓的作用下控制進液管閥門的關閉，調整箱體內部的液位高度。

3、優選的，所述升降板上通孔底部固定連接有套管，所述連接桿滑動設置套管內，通過套管保護連接桿，防止連接桿在使用時受力不均而產生的彎曲。

4、優選的，所述箱體兩側分別設置有兩組安裝板，所述限位桿兩端固定安裝在其中一組安裝板上，所述絲桿兩端均通過軸承轉動安裝在另一組安裝板上，且安裝板上部固定安裝有電機，所述電機轉動軸與絲桿一端固定連接，通過絲桿控制浮球高度，根據不同需求調整注入箱體內部萃取液的液位高度。

5、優選的，所述固定板底部一端開有凹槽，所述滑套滑動安裝在凹槽內，通過凹槽防止滑套活動，影響控制精度。

6、優選的，所述固定板與安裝座之間設置有彈簧，所述彈簧滑動安裝在滑桿下端，通過彈簧控制閥門的開啟。

7、優選的，所述滑塊一側上陣列開設有多個齒槽，所述齒輪與滑塊上齒槽相互嚙合，通過滑塊上的齒槽控制齒輪帶動轉盤轉動，對閥門進行開關。

8、本實用新型的有益之處在于：

9、1.本實用新型通過在進行冶金萃取過程中，使用液位調整裝置對萃取箱內萃取液進行調整時，啟動電機帶動絲桿轉動，絲桿與限位桿帶動升降板上升或下降，根據需求設置萃取液注入量，升降板帶動浮球懸浮在箱體內一定高度，使用水泵通過進液管向箱體內部注入萃取液，箱體內部液位開始上升，液位上升至浮球底部位置時，浮球受到液體浮力，液位持續上升，浮球受力上浮推動連接桿帶動連接板上升，連接板拉動滑桿上移，同時通過安裝座與推拉桿推動滑套帶動操作桿移動，操作桿推動滑塊在滑槽內滑動，同時驅使齒輪轉動，齒輪通過連接軸帶動轉盤轉動，轉盤通過擋桿帶動把手轉動將閥門關閉，萃取箱內液位調整完畢，開始進行萃取操作的結構設計,實現了自動調整液位的功能，解決了為了實現對液位的調節，現有的液位調整裝置可能需要消耗較多的能量，從而增加了設備的運行成本的問題，降低了設備的運營成本。

技術特征：

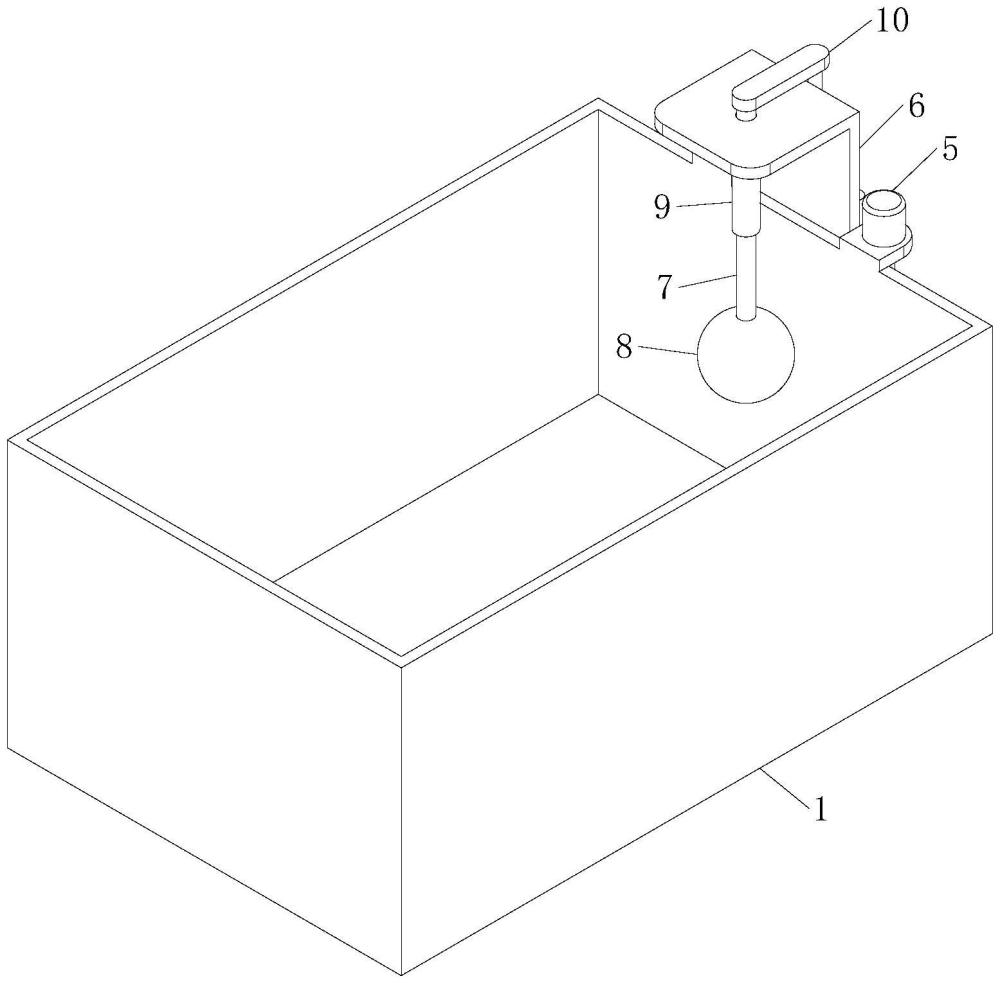

1.一種萃取箱液位調整裝置，其特征在于：包括箱體(1)；所述箱體(1)一側設置有升降板(6)，所述升降板(6)底端兩側均開有孔，其中一個為螺紋孔，所述升降板(6)兩側分別設置有限位桿(3)與絲桿(4)，所述升降板(6)底端兩側分別滑動安裝在限位桿(3)與絲桿(4)上，所述升降板(6)頂部開有通孔，通孔內滑動安裝有連接桿(7)，所述升降板(6)下端外側固定安裝有固定板(12)，所述固定板(12)靠近升降板(6)一端開有限位孔，另一端開有滑孔，所述連接桿(7)底端固定安裝有浮球(8)，所述連接桿(7)頂部固定安裝有連接板(10)，所述連接板(10)另一端底部固定安裝有滑桿(11)，所述滑桿(11)下端滑動設置在限位孔內，所述滑桿(11)下端固定連接有安裝座(13)，所述安裝座(13)內轉動安裝有推拉桿(15)，所述推拉桿(15)另一端轉動安裝有滑套(16)，所述滑套(16)設置在固定板(12)底部，所述固定板(12)下方設置有滑槽(19)，所述滑槽(19)底部開有安裝孔，安裝孔內轉動安裝有連接軸(22)，所述連接軸(22)上端固定安裝有齒輪(20)，所述齒輪(20)上方設置有滑塊(18)滑動安裝在滑槽(19)內，所述滑塊(18)頂部固定安裝有操作桿(17)，所述滑套(16)滑動安裝在操作桿(17)上端，所述操作桿(17)上端滑動設置在滑孔內，所述連接軸(22)下端貫穿滑槽(19)，且固定安裝有轉盤(21)，所述轉盤(21)下方設置有進液管(24)固定連接在箱體(1)上，所述進液管(24)內設置有閥門(25)，所述閥門(25)上側安裝有把手(26)，所述把手(26)外端兩側均設置有擋桿(23)固定安裝在轉盤(21)底部。

2.根據權利要求1所述的一種萃取箱液位調整裝置，其特征在于：所述升降板(6)上通孔底部固定連接有套管(9)，所述連接桿(7)滑動設置套管(9)內。

3.根據權利要求1所述的一種萃取箱液位調整裝置，其特征在于：所述箱體(1)兩側分別設置有兩組安裝板(2)，所述限位桿(3)兩端固定安裝在其中一組安裝板(2)上，所述絲桿(4)兩端均通過軸承轉動安裝在另一組安裝板(2)上，且安裝板(2)上部固定安裝有電機(5)，所述電機(5)轉動軸與絲桿(4)一端固定連接。

4.根據權利要求1所述的一種萃取箱液位調整裝置，其特征在于：所述固定板(12)底部一端開有凹槽，所述滑套(16)滑動安裝在凹槽內。

5.根據權利要求1所述的一種萃取箱液位調整裝置，其特征在于：所述固定板(12)與安裝座(13)之間設置有彈簧(14)，所述彈簧(14)滑動安裝在滑桿(11)下端。

6.根據權利要求1所述的一種萃取箱液位調整裝置，其特征在于：所述滑塊(18)一側上陣列開設有多個齒槽，所述齒輪(20)與滑塊(18)上齒槽相互嚙合。

技術總結
本技術屬于萃取裝置技術領域，具體的說是一種萃取箱液位調整裝置，包括箱體；所述升降板頂部開有通孔，通孔內滑動安裝有連接桿，所述升降板下端外側固定安裝有固定板，所述連接桿底端固定安裝有浮球，所述連接桿頂部固定安裝有連接板，所述連接板另一端底部固定安裝有滑桿，所述齒輪上方設置有滑塊滑動安裝在滑槽內，所述滑塊頂部固定安裝有操作桿，所述滑套滑動安裝在操作桿上端，所述轉盤下方設置有進液管固定連接在箱體上，所述進液管內設置有閥門，所述閥門上側安裝有把手，所述把手外端兩側均設置有擋桿固定安裝在轉盤底部；通過浮球對萃取箱內部液位進行測量，通過浮球在水壓的作用下控制進液管閥門的關閉，調整箱體內部的液位高度。

技術研發人員：欒加東,陳海燕,欒雅潔,欒立文,郭世林
受保護的技術使用者：鹽城中偉環保設備有限公司
技術研發日：20240712
技術公布日：2025/4/24
