本技術涉及農藥配備領域，具體涉及一種農藥配料罐。

背景技術：

1、農藥是指用于預防、控制危害農業、林業的病、蟲、草、鼠和其他有害生物以及有目的地調節植物、昆蟲生長的化學合成或者來源于生物、其他天然物質的一種物質或者幾種物質的混合物及其制劑。

2、專利號為cn216726862u公開的一種農藥配料罐體結構，包括固定連接于轉軸上的固定機構，所述固定機構上設置有攪拌機構，所述攪拌機構包括連接組件，所述連接組件內轉動連接有攪拌組件，所述轉軸下端設置有刷除機構，所述刷除機構下端與配料罐主體內底壁抵接，本申請具有提高對原料攪拌的效果，從而提高原料混合的均勻性，進而提高農藥的生產效果的效果。

3、現有技術中通過攪動機構對配料罐內的農藥溶液進行攪拌，且通過刷除機構將沉積在配料罐主體內底壁上的原料與配料罐主體內的原料混合提高農藥的生產效果，但在農藥溶液混合完成以后排出配料罐，配料罐內部的桶壁上會殘留大量的農藥溶液，殘留的農藥溶液不及時清理會風干凝固，當下次配置新的農藥溶液時，這些殘留在桶壁上的農藥溶液就會再次化開，造成殘留的農藥溶液與新配的農藥溶液融合，導致新配的農藥溶液要么濃度太高讓農作物死亡，要么就是與新配的農藥溶液中和讓新配的農藥溶液藥效下降，起不到滅蟲除草的效果。

技術實現思路

1、本實用新型的目的在于提供一種農藥配料罐，解決以下技術問題；

2、工作桶桶壁會殘留農藥溶液，不及時清理會導致在下次配備新的農藥溶液時污染新配備的農藥溶液，讓新配備的農藥溶液失去藥效。

3、本實用新型的目的可以通過以下技術方案實現：

4、一種農藥配料罐，包括工作桶；所述工作桶轉動連接有驅動桿；所述工作桶底部固定連接有驅動電機；所述驅動電機與所述驅動桿連通；所述驅動桿上設置有攪拌組件；所述攪拌組件包括攪拌葉；所述驅動桿上固定連接有驅動框；所述驅動框內開設有流水槽；所述驅動框上固定連接有噴水槽；所述噴水槽設置有兩個，且對稱布置在所述驅動框上；所述噴水槽上等距均勻的固定連接有噴頭。

5、進一步地，所述驅動桿中部設置有螺紋；所述驅動桿位于螺紋部位轉動連接有滑動塊；所述滑動塊上轉動連接有攪拌葉；所述攪拌葉設置有兩個，且對稱布置在滑動塊上。

6、進一步地，所述工作桶頂部等距均勻的固定連接有支撐柱；所述支撐柱頂部固定連接有儲水箱；所述儲水箱底部中心位置固定連接有連接水管；所述連接水管的另一端轉動連接驅動框。

7、進一步地，所述驅動桿上固定連接有固定塊；所述固定塊設置有兩個，且對稱布置在驅動桿上；所述固定塊上固定連接有彈簧；所述彈簧遠離固定塊的一端固定連接有移動塊；所述移動塊套接在驅動桿上。

8、進一步地，所述工作桶側壁固定連接有進料管；所述進料管遠離工作桶的一端固定連接有進料漏斗。

9、進一步地，所述工作桶底部固定連接有出液管；所述出液管上固定連接有出液閥。

10、進一步地，所述工作桶底部固定連接有支撐腿；所述支撐腿等距均勻的布置在工作桶的底部。

11、本實用新型的有益效果：

12、(1)通過驅動桿轉動讓驅動框也進行轉動，驅動框會刮除桶壁上的農藥溶液讓其排出，當承接不到農藥溶液時，可以拿開承接農藥溶液的容器，然后對驅動框進行通水，讓水流通過驅動框上的流水槽進入到噴水槽內，再由噴水槽將上的噴頭將水流噴灑在工作桶的桶壁上進行沖洗，起到邊沖洗邊刮除，減少工作桶桶壁上農藥溶液殘留，避免配置新的農藥溶液時，殘留的農藥溶液與新的農藥溶液混合發生化學反應，導致新的農藥溶液配方比例失調。

13、附圖說明

14、下面結合附圖對本實用新型作進一步的說明。

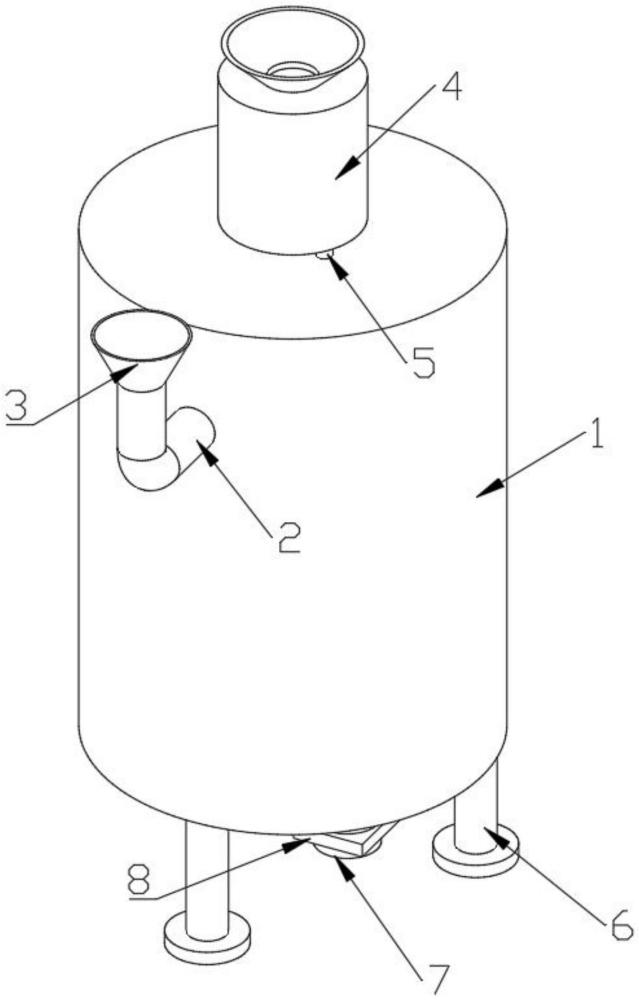

15、圖1為本實用新型的俯視立體圖；

16、圖2為本實用新型中工作桶的剖面圖；

17、圖3為本實用新型中工作桶桶壁的剖面圖；

18、圖4為本實用新型中驅動框的剖面圖；

19、圖5為本實用新型的仰視立體圖。

技術特征：

1.一種農藥配料罐，其特征在于，包括工作桶(1)；所述工作桶(1)轉動連接有驅動桿(12)；所述工作桶(1)底部固定連接有驅動電機(9)；所述驅動電機(9)與所述驅動桿(12)連通；所述驅動桿(12)上設置有攪拌組件；所述攪拌組件包括攪拌葉(17)；所述驅動桿(12)上固定連接有驅動框(11)；所述驅動框(11)內開設有流水槽(20)；所述驅動框(11)上固定連接有噴水槽(13)；所述噴水槽(13)設置有兩個，且對稱布置在所述驅動框(11)上；所述噴水槽(13)上等距均勻的固定連接有噴頭(19)。

2.根據權利要求1所述的一種農藥配料罐，其特征在于，所述驅動桿(12)中部設置有螺紋；所述驅動桿(12)位于螺紋部位轉動連接有滑動塊(18)；所述滑動塊(18)上轉動連接有攪拌葉(17)；所述攪拌葉(17)設置有兩個，且對稱布置在滑動塊(18)上。

3.根據權利要求2所述的一種農藥配料罐，其特征在于，所述工作桶(1)頂部等距均勻的固定連接有支撐柱(5)；所述支撐柱(5)頂部固定連接有儲水箱(4)；所述儲水箱(4)底部中心位置固定連接有連接水管(10)；所述連接水管(10)的另一端轉動連接驅動框(11)。

4.根據權利要求3所述的一種農藥配料罐，其特征在于，所述驅動桿(12)上固定連接有固定塊(14)；所述固定塊(14)設置有兩個，且對稱布置在驅動桿(12)上；所述固定塊(14)上固定連接有彈簧(15)；所述彈簧(15)遠離固定塊(14)的一端固定連接有移動塊(16)；所述移動塊(16)套接在驅動桿(12)上。

5.根據權利要求1所述的一種農藥配料罐，其特征在于，所述工作桶(1)側壁固定連接有進料管(2)；所述進料管(2)遠離工作桶(1)的一端固定連接有進料漏斗(3)。

6.根據權利要求1所述的一種農藥配料罐，其特征在于，所述工作桶(1)底部固定連接有出液管(7)；所述出液管(7)上固定連接有出液閥(8)。

7.根據權利要求1所述的一種農藥配料罐，其特征在于，所述工作桶(1)底部固定連接有支撐腿(6)；所述支撐腿(6)等距均勻的布置在工作桶(1)的底部。

技術總結
本技術涉及農藥配備領域，公開了一種農藥配料罐，包括工作桶；所述工作桶轉動連接有驅動桿；所述工作桶底部固定連接有驅動電機；所述驅動電機與所述驅動桿連通，通過驅動桿轉動讓驅動框也進行轉動，驅動框會刮除桶壁上的農藥溶液讓其排出，當承接不到農藥溶液時，可以拿開承接農藥溶液的容器，然后對驅動框進行通水，讓水流通過驅動框上的流水槽進入到噴水槽內，再由噴水槽上的噴頭將水流噴灑在工作桶的桶壁上進行沖洗，起到邊沖洗邊刮除，減少工作桶桶壁上農藥溶液殘留，避免配置新的農藥溶液時，殘留的農藥溶液與新的農藥溶液混合發生化學反應，導致新的農藥溶液配方比例失調。
