本技術涉及抗沉淀，尤其涉及一種封裝膠水抗沉淀裝置。

背景技術：

1、封裝膠水是一種專門用于保護電子產品內部元件和電路的膠水，它通常具有良好的韌性、耐熱性和絕緣性，能夠密封元件，防止水分侵入，也有助于防止灰塵和其他污染物影響電路功能。

2、在公告號為cn218422345u的中國實用新型專利中公開了一種led封裝膠水抗沉淀裝置，通過設置旋轉管、轉軸、攪拌桿、齒輪c、攪拌曲桿和齒圈，達到對儲存箱內部led封裝膠水進行均勻攪拌的效果，以解決部分膠水抗沉淀裝置對led封裝膠水的攪拌效果有限，存在攪拌均勻度不佳的弊端，直接影響led封裝膠水的抗沉淀效果的問題，提高了led封裝膠水攪拌效果，從而提高了led封裝膠水抗沉淀裝置的抗沉淀效果。

3、針對上述中的相關技術，發明人認為存在以下缺陷：該裝置通過攪拌桿對儲存筒內的封裝膠水進行攪拌使膠水流動，從而減少封裝膠水內的沉淀，攪拌桿對儲存筒內的封裝膠水進行水平方向的攪拌時，由于封裝膠水流動性較差，使得離攪拌桿近的位置的封裝膠水抗沉淀效果最好，但離攪拌棒較遠的位置的封裝膠水抗沉淀效果較差，同時由于攪拌桿的位置高度固定，導致不同高度膠水的攪拌效果存在差異，導致攪拌均勻度不佳，一定程度上影響了儲膠罐內的封裝膠水的抗沉淀效果。

技術實現思路

1、為解決以上提出的技術問題，本實用新型提供一種封裝膠水抗沉淀裝置。

2、本實用新型采用以下技術方案實現：一種封裝膠水抗沉淀裝置，包括側板和驅動齒板，側板的頂部固定連接有u形板，側板的右側固定連接有固定板，固定板的左側固定安裝有氣缸，氣缸的左側固定連接有滑動板，滑動板滑動設置在u形板的內部，滑動板的頂部固定連接有攪拌筒，攪拌筒的內部安裝有攪拌組件，攪拌筒的頂部安裝有升降組件。

3、所述攪拌組件包括攪拌管，攪拌管的頂部轉動連接在攪拌筒內壁的頂部，攪拌管的底端固定連接有驅動齒輪，驅動齒輪的表面與驅動齒板的表面相嚙合，攪拌管內壁的底部轉動連接有固定桿，固定桿的頂端固定連接在攪拌筒內壁的頂部，固定桿的表面等間隔套接有斜齒輪a，斜齒輪a的表面嚙合連接有兩個相嚙合的斜齒輪b。

4、所述升降組件包括環形刮板，環形刮板的頂部固定連接有兩個升降桿，升降桿的頂端固定連接有升降板，升降板的內部螺紋連接有螺紋桿，螺紋桿的底端轉動連接在攪拌筒的頂部，螺紋桿的頂端轉動連接有頂板，頂板底部的四角處均固定連接有連接板，連接板的底端固定連接在攪拌筒的頂部，螺紋桿的外側套接有小齒輪，小齒輪的表面嚙合連接有長條齒板，長條齒板的兩端均固定連接有u形架，u形架的底部固定連接在u形板的頂部。

5、作為上述方案的進一步改進，所述升降板的表面貫穿設置有兩個導向桿，導向桿的頂端和底端分別固定連接在頂板的底部和攪拌筒的頂部，保證升降板能夠正常進行升降移動，不發生偏移。

6、作為上述方案的進一步改進，所述攪拌筒的頂部開設有供升降桿移動的穿槽，保證了升降桿能夠在垂直方向正常移動。

7、作為上述方案的進一步改進，所述氣缸的外側套接有固定環，固定環的正面和背面均固定連接有兩個固定塊，兩個固定塊的表面分別固定連接在側板的背部和驅動齒板的正面，保證氣缸能夠正常工作。

8、作為上述方案的進一步改進，所述攪拌筒的頂端連通有進液管，攪拌筒的左側連通有出液管，進液管和出液管的外側均安裝有閥門，方便控制膠水的進出。

9、作為上述方案的進一步改進，所述攪拌筒的外側安裝有加熱環，加熱環的正面安裝有控制器，方便對攪拌筒內部的膠水加熱。

10、作為上述方案的進一步改進，所述斜齒輪b中間軸的外側等間隔固定連接有支桿，方便在垂直方向攪拌膠水。

11、相比現有技術，本實用新型的有益效果在于：

12、1、本實用新型通過設置攪拌組件，啟動氣缸，氣缸帶動滑動板在水平方向進行來回移動，從而使得攪拌筒進行來回移動，使得攪拌筒內的封裝膠水進行來回晃動，在滑動板來回移動的過程中，驅動齒輪受到驅動齒板的作用，使得驅動齒輪發生轉動，從而使得攪拌管進行轉動，受到固定桿和斜齒輪a的作用，使得斜齒輪b發生轉動，使得斜齒輪b中間軸帶動支桿在垂直方向進行轉動，從而在垂直方向攪拌封裝膠水，將不同高度的封裝膠水進行攪拌，使得封裝膠水攪拌更加的均勻，提高了封裝膠水的抗沉淀效果。

13、2、本實用新型通過設置升降組件，在攪拌筒來回移動的過程中，小齒輪受到長條齒板的作用，使得螺紋桿進行轉動，從而帶動升降板在垂直方向進行移動，進而使得升降桿帶著環形刮板對攪拌筒內壁上附著的封裝膠水刮落，在攪拌筒來回運動的過程中，小齒輪通過螺紋桿帶動環形刮板進行上下運動，從而實現在對封裝膠水攪拌的過程中，對攪拌筒內壁進行上下來回刮動，使得附著在攪拌筒內壁上的膠水被刮落重新進行攪拌，提高了膠水的混合效果。

技術特征：

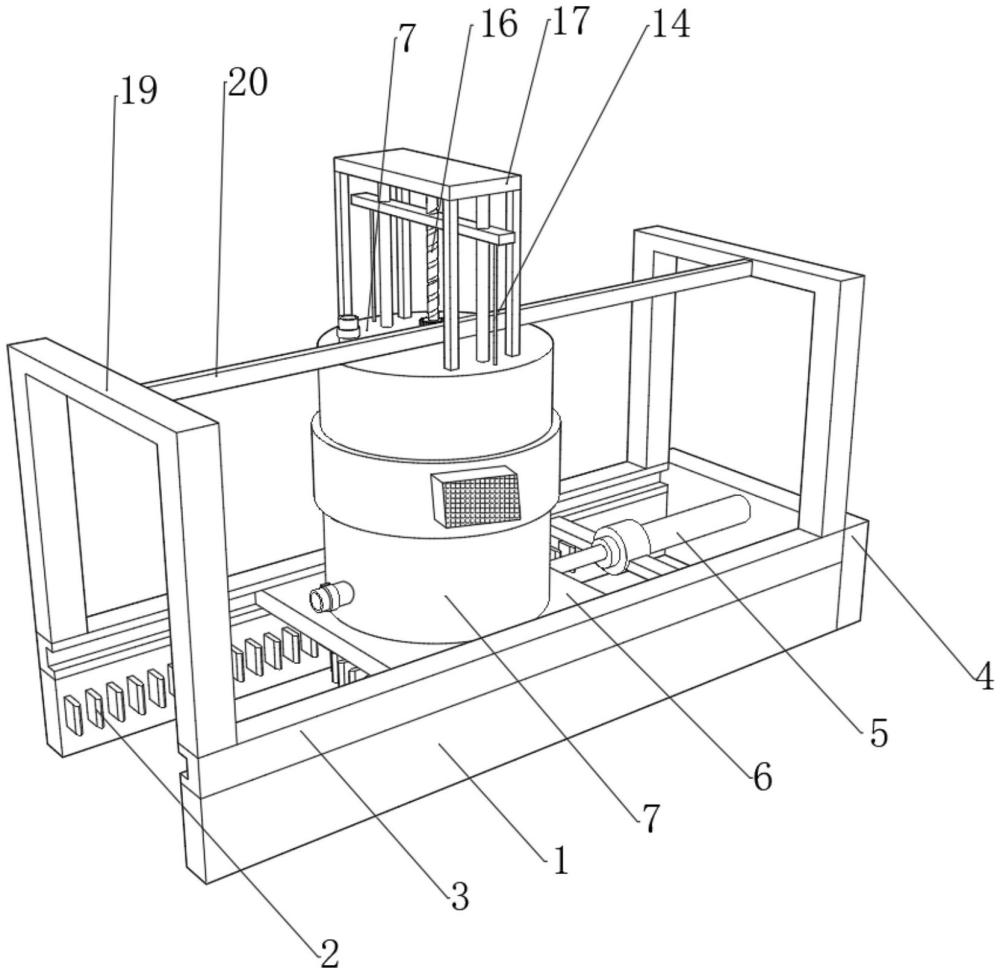

1.一種封裝膠水抗沉淀裝置，其特征在于，包括側板(1)和驅動齒板(2)，側板(1)的頂部固定連接有u形板(3)，側板(1)的右側固定連接有固定板(4)，固定板(4)的左側固定安裝有氣缸(5)，氣缸(5)的左側固定連接有滑動板(6)，滑動板(6)滑動設置在u形板(3)的內部，滑動板(6)的頂部固定連接有攪拌筒(7)，攪拌筒(7)的內部安裝有攪拌組件，攪拌筒(7)的頂部安裝有升降組件；

2.如權利要求1所述的一種封裝膠水抗沉淀裝置，其特征在于，所述升降板(15)的表面貫穿設置有兩個導向桿，導向桿的頂端和底端分別固定連接在頂板(17)的底部和攪拌筒(7)的頂部。

3.如權利要求1所述的一種封裝膠水抗沉淀裝置，其特征在于，所述攪拌筒(7)的頂部開設有供升降桿(14)移動的穿槽。

4.如權利要求1所述的一種封裝膠水抗沉淀裝置，其特征在于，所述氣缸(5)的外側套接有固定環，固定環的正面和背面均固定連接有兩個固定塊，兩個固定塊的表面分別固定連接在側板(1)的背部和驅動齒板(2)的正面。

5.如權利要求1所述的一種封裝膠水抗沉淀裝置，其特征在于，所述攪拌筒(7)的頂端連通有進液管，攪拌筒(7)的左側連通有出液管，進液管和出液管的外側均安裝有閥門。

6.如權利要求1所述的一種封裝膠水抗沉淀裝置，其特征在于，所述攪拌筒(7)的外側安裝有加熱環，加熱環的正面安裝有控制器。

7.如權利要求1所述的一種封裝膠水抗沉淀裝置，其特征在于，所述斜齒輪b(12)中間軸的外側等間隔固定連接有支桿。

技術總結
本技術涉及抗沉淀技術領域，公開了一種封裝膠水抗沉淀裝置，包括側板和驅動齒板，側板的頂部固定連接有U形板，側板的右側固定連接有固定板，固定板的左側固定安裝有氣缸。本技術通過設置攪拌組件，啟動氣缸，氣缸帶動滑動板在水平方向進行來回移動，使得攪拌筒內的封裝膠水來回晃動，同時驅動齒輪受到驅動齒板的作用，使得驅動齒輪發生轉動，從而使得攪拌管進行轉動，受到固定桿和斜齒輪A的作用，使得斜齒輪B發生轉動，使得斜齒輪B中間軸帶動支桿在垂直方向進行轉動，從而在垂直方向攪拌封裝膠水，將不同高度的封裝膠水進行攪拌，使得封裝膠水攪拌更加的均勻，提高了封裝膠水的抗沉淀效果。

技術研發人員：楊詩超,楊偉
受保護的技術使用者：惠州市鑫惠利光電材料有限公司
技術研發日：20240729
技術公布日：2025/4/28
