本技術涉及清潔劑粉料，更具體地說，涉及一種清潔劑粉料混合裝置。

背景技術：

1、清潔劑粉料是一種專用于清潔和去污的固體化學制劑，其主要成分包括表面活性劑和多種助劑，清潔劑粉料是以各種表面活性劑和多種助劑復配而成的新型洗滌用品，具有強大的去污作用，能夠清洗皮膚、除去纖維和硬表面等表面上所附著的污漬。

2、清潔劑粉料進行混合可以提高清潔效果，通過混合不同的清潔劑粉料，可以針對不同類型的污漬進行更有效的清潔，某些清潔劑粉料之間可能存在協同作用，混合后能夠產生更好的去污效果；應對復雜污漬，在實際清潔過程中，往往會遇到多種污漬混合的情況，單一清潔劑可能難以應對，混合使用清潔劑粉料可以更全面地處理復雜污漬，提高清潔的徹底性；適應不同表面材質，不同的清潔表面可能需要不同的清潔劑來處理，通過混合清潔劑粉料，可以調整清潔劑的配方，使其更適應特定的表面材質，避免損傷被清潔物。

3、雖然對清潔劑粉料進行混合有很多有益效果，但是傳統的混合方式往往需要人工操作，不僅效率低下，而且可能存在混合不均勻的問題，混合不均勻會導致部分區域清潔劑濃度過高或過低，濃度過高的區域可能對被清潔物造成損害，而濃度過低的區域則可能無法有效去除污漬，從而影響整體的清潔效果。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種清潔劑粉料混合裝置，解決了上述的問題。

3、(二)技術方案

4、為實現上述所述目的，本實用新型提供如下技術方案：一種清潔劑粉料混合裝置，包括支撐架，所述支撐架的上方設有混合箱，所述混合箱的外表面固定安裝有進料口，所述混合箱的另一側外表面固定連接有操作箱，所述混合箱的內壁轉動連接有多個環形等距分布的攪拌軸，多個所述攪拌軸的外表面均固定連接有多個等距分布的攪拌葉，所述操作箱的內部設有用于驅動多個攪拌軸進行工作的同步驅動組件，所述同步驅動組件包括第一驅動電機、齒牙、主動齒輪以及從動齒輪，所述操作箱的外表面固定安裝有第一驅動電機，所述操作箱的內壁固定連接有多個呈環形等距分布的齒牙，所述操作箱的中心處轉動連接有主動齒輪，所述操作箱的內部轉動連接有多個環形等距分布的從動齒輪，多個所述從動齒輪均與主動齒輪嚙合連接，多個所述從動齒輪與多個齒牙嚙合連接，所述從動齒輪與相對應的攪拌軸固定連接，所述第一驅動電機的輸出端貫穿操作箱與主動齒輪固定連接，所述支撐架與混合箱的之間設有用于帶動混合箱進行旋轉的轉動組件。

5、優選的，所述轉動組件包括回轉支撐、第二驅動電機以及齒輪，所述支撐架的內部轉動連接有齒輪，所述混合箱的外表面固定連接有回轉支撐，所述齒輪與回轉支撐嚙合連接，所述支撐架的內部固定安裝有第二驅動電機，所述第二驅動電機的輸出端與齒輪固定連接。

6、優選的，所述支撐架的內部轉動連接有兩個對稱分布的嚙合齒輪，兩個所述嚙合齒輪與回轉支撐均嚙合連接。

7、優選的，所述齒輪位于兩個嚙合齒輪之間。

8、優選的，所述混合箱的外表面固定連接有卡接環，所述支撐架的內部轉動連接有兩個對稱分布滾輪，兩個所述滾輪的外表面與混合箱的外表面活動連接。

9、優選的，所述操作箱與回轉支撐靠近，所述進料口與卡接環靠近，兩個所述滾輪與地面之間的高度大于兩個嚙合齒輪與地面之間的高度。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種清潔劑粉料混合裝置，具備以下有益效果：

12、1、該一種清潔劑粉料混合裝置通過同步驅動組件帶動多個攪拌軸上的扇葉對混合箱內的清潔劑粉料進行充分攪拌，并且通過轉動組件帶動混合箱進行轉動，從而可將位于混合箱內的清潔劑粉料進行翻轉，實現了粉料的初步混合和深度攪拌，確保了粉料能夠快速且均勻地混合，進而提高清潔劑粉料的清潔效果。

13、2、該一種清潔劑粉料混合裝置通過兩個對稱分布的嚙合齒輪與回轉支撐的嚙合連接，以及滾輪與混合箱外表面的活動連接，共同為混合箱的旋轉提供了穩定性和支撐力，有效防止了混合箱在旋轉過程中的晃動或傾斜卡接環與滾輪的配合設計，確保了混合箱能夠穩定地放置在支撐架上，并且在旋轉時不會脫離支撐架，提高了設備的安全性和可靠性。

技術特征：

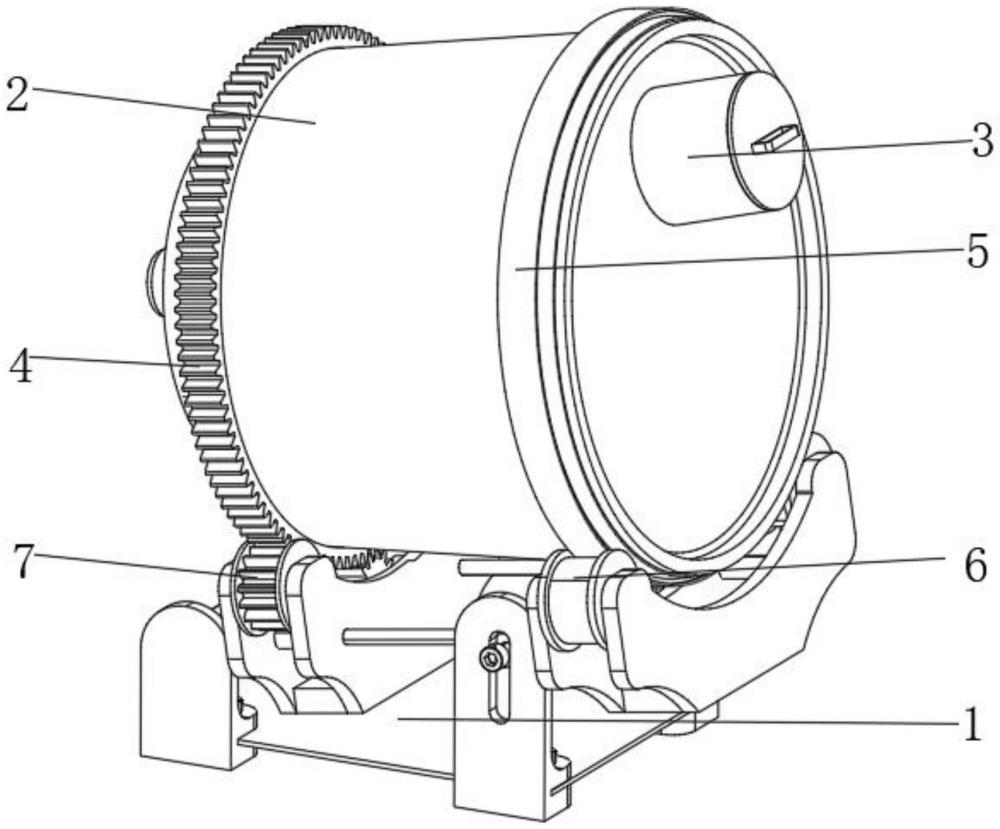

1.一種清潔劑粉料混合裝置，包括支撐架(1)，所述支撐架(1)的上方設有混合箱(2)，其特征在于：所述混合箱(2)的外表面固定安裝有進料口(3)，所述混合箱(2)的另一側外表面固定連接有操作箱(8)，所述混合箱(2)的內壁轉動連接有多個環形等距分布的攪拌軸(12)，多個所述攪拌軸(12)的外表面均固定連接有多個等距分布的攪拌葉(13)，所述操作箱(8)的內部設有用于驅動多個攪拌軸(12)進行工作的同步驅動組件，所述同步驅動組件包括第一驅動電機(9)、齒牙(14)、主動齒輪(15)以及從動齒輪(16)，所述操作箱(8)的外表面固定安裝有第一驅動電機(9)，所述操作箱(8)的內壁固定連接有多個呈環形等距分布的齒牙(14)，所述操作箱(8)的中心處轉動連接有主動齒輪(15)，所述操作箱(8)的內部轉動連接有多個環形等距分布的從動齒輪(16)，多個所述從動齒輪(16)均與主動齒輪(15)嚙合連接，多個所述從動齒輪(16)與多個齒牙(14)嚙合連接，所述從動齒輪(16)與相對應的攪拌軸(12)固定連接，所述第一驅動電機(9)的輸出端貫穿操作箱(8)與主動齒輪(15)固定連接，所述支撐架(1)與混合箱(2)的之間設有用于帶動混合箱(2)進行旋轉的轉動組件。

2.根據權利要求1所述的一種清潔劑粉料混合裝置，其特征在于：所述轉動組件包括回轉支撐(4)、第二驅動電機(10)以及齒輪(11)，所述支撐架(1)的內部轉動連接有齒輪(11)，所述混合箱(2)的外表面固定連接有回轉支撐(4)，所述齒輪(11)與回轉支撐(4)嚙合連接，所述支撐架(1)的內部固定安裝有第二驅動電機(10)，所述第二驅動電機(10)的輸出端與齒輪(11)固定連接。

3.根據權利要求2所述的一種清潔劑粉料混合裝置，其特征在于：所述支撐架(1)的內部轉動連接有兩個對稱分布的嚙合齒輪(7)，兩個所述嚙合齒輪(7)與回轉支撐(4)均嚙合連接。

4.根據權利要求3所述的一種清潔劑粉料混合裝置，其特征在于：所述齒輪(11)位于兩個嚙合齒輪(7)之間。

5.根據權利要求1所述的一種清潔劑粉料混合裝置，其特征在于：所述混合箱(2)的外表面固定連接有卡接環(5)，所述支撐架(1)的內部轉動連接有兩個對稱分布滾輪(6)，兩個所述滾輪(6)的外表面與混合箱(2)的外表面活動連接。

6.根據權利要求5所述的一種清潔劑粉料混合裝置，其特征在于：所述操作箱(8)與回轉支撐(4)靠近，所述進料口(3)與卡接環(5)靠近，兩個所述滾輪(6)與地面之間的高度大于兩個嚙合齒輪(7)與地面之間的高度。

技術總結
本技術公開了一種清潔劑粉料混合裝置，屬于清潔劑粉料技術領域，包括支撐架，支撐架的上方設有混合箱，混合箱的另一側外表面固定連接有操作箱，混合箱的內壁轉動連接有多個環形等距分布的攪拌軸，多個攪拌軸的外表面均固定連接有多個等距分布的攪拌葉，操作箱的內部設有用于驅動多個攪拌軸進行工作的同步驅動組件，支撐架與混合箱的之間設有用于帶動混合箱進行旋轉的轉動組件，同步驅動組件帶動多個攪拌軸上的扇葉對混合箱內的清潔劑粉料進行充分攪拌，并且通過轉動組件帶動混合箱進行轉動，從而可將位于混合箱內的清潔劑粉料進行翻轉，實現了粉料的初步混合和深度攪拌，確保了粉料能夠快速且均勻地混合，進而提高清潔劑粉料的清潔效果。

技術研發人員：吳應禮
受保護的技術使用者：寧波神韻塑化有限公司
技術研發日：20240725
技術公布日：2025/4/28
