本技術涉及肥料加工，尤其涉及一種復合微生物肥料碎料機構。

背景技術：

1、微生物肥料是由一種或數種有益微生物，經工業化培養發酵而成的生物性肥料，微生物肥料按作用特性劃分，可分為微生物菌劑、生物有機肥和復合微生物肥料三類，其中，復合微生物肥料是指特定微生物與營養物質復合而成，能提供、保持或改善植物營養，提高農產品產量或改善農產品品質的活體微生物制品，肥料在使用時，一般需要采用碎料裝置對其進行粉碎后才能進行施肥，目前的有機肥料加工裝置在使用過程中，由于較多團塊肥料容易混入碎料內，影響肥料的加工處理質量，對肥料進行加工處理工作效率較低，不便于清理維護。

2、為解決上述問題，現有技術專利(cn215089664u)公開了一種有機肥料專用加工裝置，包括碎料組件，碎料組件的內側設置有濾板組件，濾板組件的底側設置有濾框組件，碎料組件包括碎料箱體，碎料箱體的側面固定安裝有連接架，連接架的底端固定安裝有接料箱，碎料箱體的一端固定安裝有電機，電機的輸出軸固定安裝有碎料軸；本實用新型便于對肥料進行粉碎與篩濾處理，防止較多團塊肥料混入碎料內，改善肥料的加工處理質量，有利于提高肥料加工處理工作效率，當需要清理篩料濾框內的團塊肥料時，松開鎖緊螺桿，將篩料濾框在裝配架滑動抽出進行清理即可，便于清理篩料濾框內的團塊肥料。

3、但是上述現有技術中，由于篩濾機構靜止狀態，會造成破碎后的肥料篩濾緩慢，從而導致肥料堆積于篩濾機構的上方，不利于機構的連續作業。

技術實現思路

1、本實用新型的目的在于提供一種復合微生物肥料碎料機構，解決了現有技術中由于篩濾機構靜止狀態，會造成破碎后的肥料篩濾緩慢，從而導致肥料堆積于篩濾機構的上方，不利于機構的連續作業的技術問題。

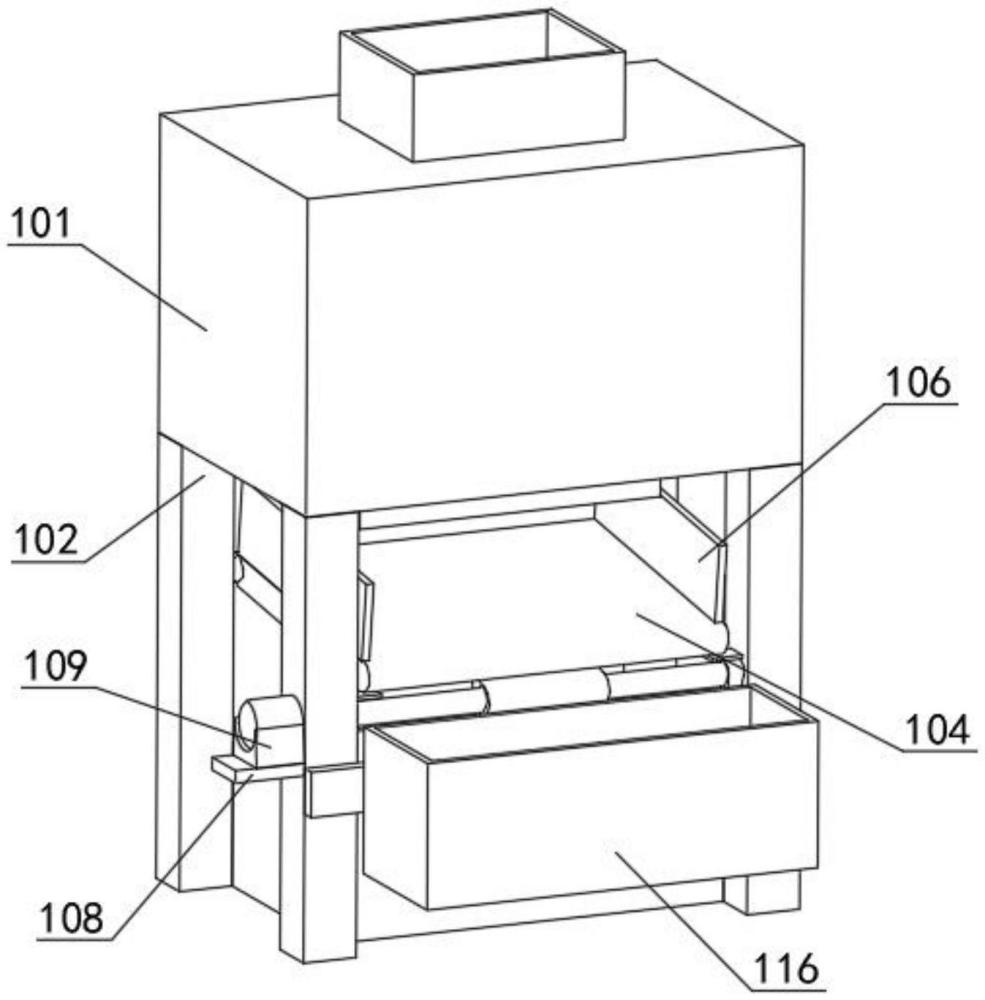

2、為實現上述目的，本實用新型采用的一種復合微生物肥料碎料機構，包括碎料裝置、四個支撐腳、固定桿和過濾組件，四個所述支撐腳與所述碎料裝置固定連接，并位于所述碎料裝置的下方，所述固定桿與所述支撐腳固定連接，并位于兩個所述支撐腳之間，所述過濾組件包括過濾板、兩個承托塊、限制框架、振動件、收集件和碎料箱，所述過濾板的一端與所述固定桿轉動連接，并位于所述碎料裝置的下方，且所述固定桿貫穿所述過濾板，兩個所述承托塊與所述支撐腳固定連接，并位于所述過濾板另一端的下方，所述限制框架與所述過濾板固定連接，并位于所述過濾板的上方，所述振動件與所述支撐腳固定連接，并位于所述過濾板的下方，所述收集件與所述支撐腳固定連接，并位于所述支撐腳的外側，所述碎料箱與所述支撐腳拆卸連接，并位于所述過濾板的下方。

3、其中，所述振動件包括延伸板、底座和固定座，所述延伸板與所述支撐腳固定連接，并位于所述支撐腳的外側，所述底座與所述延伸板固定連接，并位于所述延伸板的上方，所述固定座與所述支撐腳固定連接，并位于所述支撐腳的外側。

4、其中，所述振動件還包括驅動電機、驅動桿和轉動塊，所述驅動電機與所述驅動桿的一端固定連接，并位于所述底座的上方，所述驅動桿的另一端與所述固定座轉動連接，并位于所述過濾板的下方，所述轉動塊與所述驅動桿固定連接，并位于所述驅動桿的外側，且所述驅動桿貫穿所述轉動塊。

5、其中，所述收集件包括橫桿、滑動塊和收集箱，所述橫桿與兩個所述支撐腳固定連接，并位于所述支撐腳的外側，所述滑動塊與所述橫桿拆卸連接，并位于所橫桿內，所述收集箱與所述滑動塊固定連接，并位于所述橫桿的外側。

6、其中，所述橫桿具有與所述滑動塊適配的滑動槽。

7、其中，所述復合微生物肥料碎料機構還包括四個自鎖萬向輪、把手和拉繩，四個所述自鎖萬向輪與所述碎料箱固定連接，并位于所述碎料箱的下方，所述把手與所述碎料箱固定連接，并位于所述碎料箱的外側，所述拉繩與所述把手拆卸連接，并位于所述把手的外側。

8、本實用新型的一種復合微生物肥料碎料機構，在具體進行使用時，肥料通過所述碎料裝置進行碎料，碎料后的肥料落入所述過濾板的上方，所述振動件推動所述過濾板做上下往復運動，使其所述過濾板產生振動效果，利于碎料后的肥料落入所述碎料箱內，團塊肥料通過所述過濾板的傾斜設置落入所述收集件內，以此方法能夠有效解決破碎后的肥料篩濾緩慢容易堆積于篩濾機構的上方的問題。

技術特征：

1.一種復合微生物肥料碎料機構，包括碎料裝置，其特征在于，

2.如權利要求1所述的復合微生物肥料碎料機構，其特征在于，

3.如權利要求2所述的復合微生物肥料碎料機構，其特征在于，

4.如權利要求3所述的復合微生物肥料碎料機構，其特征在于，

5.如權利要求4所述的復合微生物肥料碎料機構，其特征在于，

6.如權利要求5所述的復合微生物肥料碎料機構，其特征在于，

技術總結
本技術涉及肥料加工技術領域，具體涉及一種復合微生物肥料碎料機構，包括碎料裝置、四個支撐腳、固定桿和過濾組件，四個支撐腳與碎料裝置固定連接，固定桿與支撐腳固定連接，過濾組件包括過濾板、兩個承托塊、限制框架、振動件、收集件和碎料箱，過濾板的一端與固定桿轉動連接，兩個承托塊與支撐腳固定連接，限制框架與過濾板固定連接，振動件與支撐腳固定連接，收集件與支撐腳固定連接，碎料箱與支撐腳拆卸連接，以此能有效提升對碎料后的肥料的篩濾效率，并能直接分離團塊肥料，便于肥料碎料的連續使用。

技術研發人員：程涔,蔣媛泠,阮勇,楊龍英,王波
受保護的技術使用者：四川省眉山益稷農業科技有限公司
技術研發日：20240729
技術公布日：2025/4/28
