本發明涉及噴淋，更具體地說，它涉及一種節能型的房建施工用噴淋裝置。

背景技術：

1、在房建施工中，會造成揚塵，揚塵會污染環境，并且對施工人員的身體健康造成影響，因此需要對房建施工中的灰塵進行降塵。

2、然而現有的節能型的房建施工用噴淋裝置一般是對房建施工的外部進行噴淋降塵，而在房建內部的室內進行裝修的過程中也會產生揚塵，而揚塵會通過室內的窗口向室外擴散，且在通過噴淋裝置對室內產生的揚塵進行噴淋降塵后，在裝修完成之后需要對噴淋裝置進行拆卸，不僅耗費工作人員的時間與精力，同時在拆卸時還會噴淋裝置的部分部位出現損壞，如管道的破損等，從而造成資源的浪費。

技術實現思路

1、針對現有技術存在的不足，本發明的目的在于提供一種節能型的房建施工用噴淋裝置。

2、為實現上述目的，本發明提供了如下技術方案：

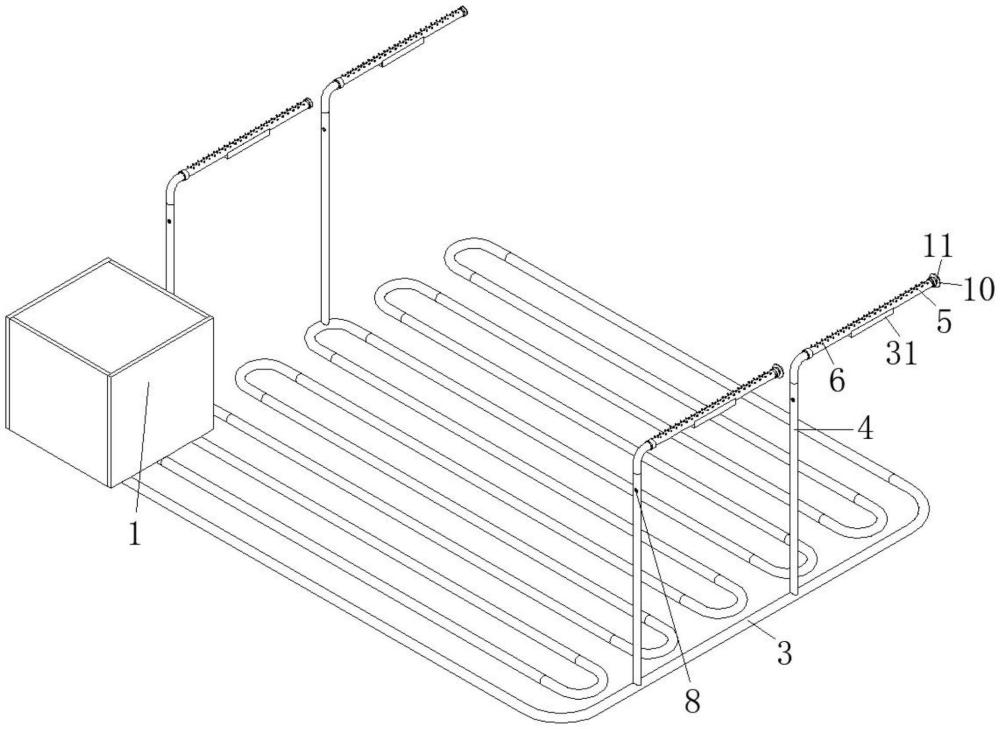

3、一種節能型的房建施工用噴淋裝置，包括輸水系統和噴淋系統，所述輸水系統包括：

4、蓄水箱，所述蓄水箱的底部固定連接有循環水泵；

5、回流管道，所述回流管道水平設置，且回流管道的進水端貫穿蓄水箱的底部并與循環水泵的出水端固定連接，所述回流管道的出水端固定連接在蓄水箱的底部并與蓄水箱相連通；

6、連接管道，所述連接管道豎直固定連接在回流管道的頂部并與回流管道相連通；

7、所述噴淋系統包括：

8、噴淋管道，所述噴淋管道水平設置在連接管道的上端，所述噴淋管道的側壁上固定連接有噴頭；

9、連接板，所述連接板設置在噴淋管道內，所述連接板上固定連接有噴霧加濕部件，所述霧化加濕部件的下側設置有蓄電機構，所述蓄電機構與霧化加濕部件相配合。

10、優選地，所述連接管道的頂部為水平狀，且連接管道豎直段的內壁上固定連接有自動控制閥；

11、所述連接管道水平段的端面蓋合有圓形過濾板，所述圓形過濾板的側壁與噴淋管道的端部相配合。

12、優選地，所述噴淋管道遠離連接管道的一端部設置有固定板，所述固定板上固定連接有限位桿，所述限位桿與連接管道的端部均固定連接有環形擋板，所述環形擋板的一側設置有連接環；

13、所述噴淋管道的兩端部均轉動連接有環形連接塊，所述連接環螺紋連接在環形連接塊上。

14、優選地，所述固定板的側壁上固定連接有伺服電機，所述伺服電機的輸出軸上固定連接有齒輪；

15、所述噴淋管道的端部固定連接有外齒環，所述外齒環與齒輪相嚙合。

16、優選地，所述連接板的側壁與噴淋管道的內側壁相接觸，且連接板的兩端部均固定連接有擋板，所述擋板的頂部為弧形，且擋板的頂部與噴淋管道的頂部相接觸；

17、所述擋板的下表面固定連接有固定筒，所述固定筒內插設有限位板，且限位板的上端面與固定筒的頂部之間固定連接有熱熔膠塊，且限位板的上表面開設有容納槽；

18、所述限位板的下表面固定連接有水平設置的滑動桿，所述噴淋管道的內側壁上開設有對稱設置的條形滑槽，所述滑動桿的端部滑動連接在條形滑槽內。

19、優選地，所述噴霧加濕部件包括：

20、連接筒，所述連接筒的上端面固定連接在連接板的下表面，所述連接筒內設置有噴霧管道，所述噴霧管道的上端端面固定連接在連接板的下表面，且噴霧管道的上端面貫穿連接板并與連接板的上表面相平齊；

21、霧化片，所述霧化片的下端部固定連接在噴霧管道的下端部，且霧化片的上側設置有風扇，所述風扇固定連接在噴霧管道的上端部；

22、過濾盒，所述過濾盒的上端部螺紋連接在連接筒的下端部，且過濾盒的底部固定連接有豎直設置的濾芯，所述濾芯的上端面與噴霧管道的上端面相卡接。

23、優選地，所述蓄電機構包括：

24、控制盒，所述控制盒固定連接在噴淋管道的外側壁上，所述控制盒內設置有蓄電池；

25、連接盒，所述連接盒固定連接在噴淋管道的內側壁上，所述連接盒內設置有導電機構。

26、優選地，所述控制盒的內側壁上固定連接有隔板，所述隔板將控制盒的內部由上至下分隔為控制室和蓄電室，所述控制室內固定連接有用于控制霧化片的控制器，所述蓄電池位于蓄電室內。

27、優選地，所述導電機構包括：

28、第一導電體，所述第一導電體水平設置在連接盒內，所述霧化片與風扇上的導線與第一導電體電性連接；

29、第二導電體，所述第二導電體的底部固定連接有滑動板，所述滑動板滑動連接在連接盒的內側壁上，所述連接板的下表面固定連接有推桿，所述推桿的下端貫穿連接盒的頂部并與滑動板相接觸，所述第二導電體與蓄電池電性連接。

30、優選地，所述連接盒的頂部與其中一側部均呈開口狀，所述連接盒的開口端蓋合有蓋板，所述推桿的下端貫穿蓋板并與滑動板相接觸，所述蓋板上固定連接有連接桿，所述連接桿的一端部固定連接在滑動桿的側壁上；

31、所述第一導電體固定連接在蓋板的下表面，且霧化片與風扇上的導線貫穿蓋板并與第一導電體固定連接；

32、所述連接盒的底部固定連接有彈簧，所述彈簧的上端固定連接在滑動板的下表面。

33、與現有技術相比，本發明具備以下有益效果：

34、1、本發明中，通過循環水泵將蓄水箱內的水輸送至回流管道內，并通過連接管道輸送至噴淋管道內，當水經過圓形過濾板時，圓形過濾板對水流中的顆粒物進行過濾處理，而在水進入噴頭時，通過噴頭將水噴出，從而防止室內的灰塵經窗戶向室外飛揚，減少了灰塵的擴散面積，同時由于噴淋管道安裝在窗戶的上側，在噴頭將水噴出的過程中，由于噴出的水滴具有一定的重力，因此噴出的水滴在重力作用下，向下降落，因此當室內窗戶為開啟狀態，且戶外有風經窗戶向室內吹時，此時風將靠近窗戶的水滴向室內吹，增加了水滴的擴散面積，從而增加了霧化降塵的效果。

35、2、本發明中，通過開啟蓄水箱內的加熱器，加熱器對蓄水箱內的水進行加溫處理，同時開啟循環水泵，循環水泵將熱水輸送至回流管道內，使得熱水中的熱量通過回流管道傳遞至室內地板上，從而內室內進行加溫，通過提高室內溫度將墻面粉刷部位進行烘干，從而提高了室內裝修的速度。

36、3、本發明中，通過霧化片對噴霧管道下端部的水進行霧化，而風扇將霧化后的水霧向連接板的上側吹送，即連接板與擋板以及噴淋管道內壁之間形成的霧化室內吹送，而由于霧化后的水霧中水滴的粒徑值，小于噴頭所噴出的水霧中水滴的粒徑值，因此在風扇將霧化后的水霧向噴頭的方向吹送時，此時霧化后的水霧經噴頭向噴淋管道的外部擴散，從而達到噴霧的效果，通過對水進行霧化并將霧化后的水霧噴出，增加了室內的濕度，提高了使用者的對住宅居住的舒適度，避免對噴淋管道的拆卸，節省了人力與時間，同時也避免在拆卸過程中出現管道破損現象，避免資源的浪費。

技術特征：

1.一種節能型的房建施工用噴淋裝置，其特征在于，包括輸水系統和噴淋系統，所述輸水系統包括：

2.根據權利要求1所述的一種節能型的房建施工用噴淋裝置，其特征在于，所述連接管道(4)的頂部為水平狀，且連接管道(4)豎直段的內壁上固定連接有自動控制閥(8)；

3.根據權利要求2所述的一種節能型的房建施工用噴淋裝置，其特征在于，所述噴淋管道(5)遠離連接管道(4)的一端部設置有固定板(10)，所述固定板(10)上固定連接有限位桿(11)，所述限位桿(11)與連接管道(4)的端部均固定連接有環形擋板(12)，所述環形擋板(12)的一側設置有連接環(13)；

4.根據權利要求3所述的一種節能型的房建施工用噴淋裝置，其特征在于，所述固定板(10)的側壁上固定連接有伺服電機(15)，所述伺服電機(15)的輸出軸上固定連接有齒輪(16)；

5.根據權利要求4所述的一種節能型的房建施工用噴淋裝置，其特征在于，所述連接板(7)的側壁與噴淋管道(5)的內側壁相接觸，且連接板(7)的兩端部均固定連接有擋板(18)，所述擋板(18)的頂部為弧形，且擋板(18)的頂部與噴淋管道(5)的頂部相接觸；

6.根據權利要求5所述的一種節能型的房建施工用噴淋裝置，其特征在于，所述噴霧加濕部件包括：

7.根據權利要求6所述的一種節能型的房建施工用噴淋裝置，其特征在于，所述蓄電機構包括：

8.根據權利要求7所述的一種節能型的房建施工用噴淋裝置，其特征在于，所述控制盒(31)的內側壁上固定連接有隔板(33)，所述隔板(33)將控制盒(31)的內部由上至下分隔為控制室(34)和蓄電室(35)，所述控制室(34)內固定連接有用于控制霧化片(27)的控制器，所述蓄電池位于蓄電室(35)內。

9.根據權利要求8所述的一種節能型的房建施工用噴淋裝置，其特征在于，所述導電機構包括：

10.根據權利要求9所述的一種節能型的房建施工用噴淋裝置，其特征在于，所述連接盒(32)的頂部與其中一側部均呈開口狀，所述連接盒(32)的開口端蓋合有蓋板(39)，所述推桿(41)的下端貫穿蓋板(39)并與滑動板(38)相接觸，所述蓋板(39)上固定連接有連接桿(40)，所述連接桿(40)的一端部固定連接在滑動桿(23)的側壁上；

技術總結
本發明公開了一種節能型的房建施工用噴淋裝置，涉及噴淋技術領域，其技術方案要點包括輸水系統和噴淋系統，所述輸水系統包括蓄水箱，所述蓄水箱的底部固定連接有循環水泵；所述回流管道水平設置，且回流管道的進水端貫穿蓄水箱的底部并與循環水泵的出水端固定連接，所述回流管道的出水端固定連接在蓄水箱的底部并與蓄水箱相連通；所述連接管道豎直固定連接在回流管道的頂部并與回流管道相連通；效果是通過對水進行霧化并將霧化后的水霧噴出，增加了室內的濕度，提高了使用者的對住宅居住的舒適度，避免對噴淋管道的拆卸，節省了人力與時間，同時也避免在拆卸過程中出現管道破損現象，避免資源的浪費。

技術研發人員：王新月,徐洪宇,張明
受保護的技術使用者：廣州商學院
技術研發日：
技術公布日：2025/4/24
