本發明涉及船舶航線規劃，具體為一種智能化船舶航線規劃調度方法及系統。

背景技術：

1、在當前的航海領域中，航行安全與效率是航運企業和相關管理機構關注的重點。傳統的航行規劃主要依賴于紙質海圖或簡單的電子海圖，但這些工具往往無法實時反映水面上的動態變化，如船舶的位置、數量以及潛在的障礙物信息。這可能導致航行過程中的碰撞風險增加，同時也限制了航行效率的提升。

2、此外，現有的船舶監控系統雖然可以實時獲取船舶的位置和尺寸信息，但通常這些信息的處理和利用方式相對單一，缺乏與航行海圖的有效結合，從而難以實現對船舶航線的精確規劃和動態調度。特別是在繁忙的航道或港口區域，船舶數量眾多，障礙物復雜，傳統的航行規劃方法往往無法滿足高效、安全的航行需求。

3、為此我們提出一種智能化船舶航線規劃調度方法及系統用于解決上述問題。

技術實現思路

1、本發明的目的在于提供一種智能化船舶航線規劃調度方法及系統，以解決上述背景技術中提出的問題。

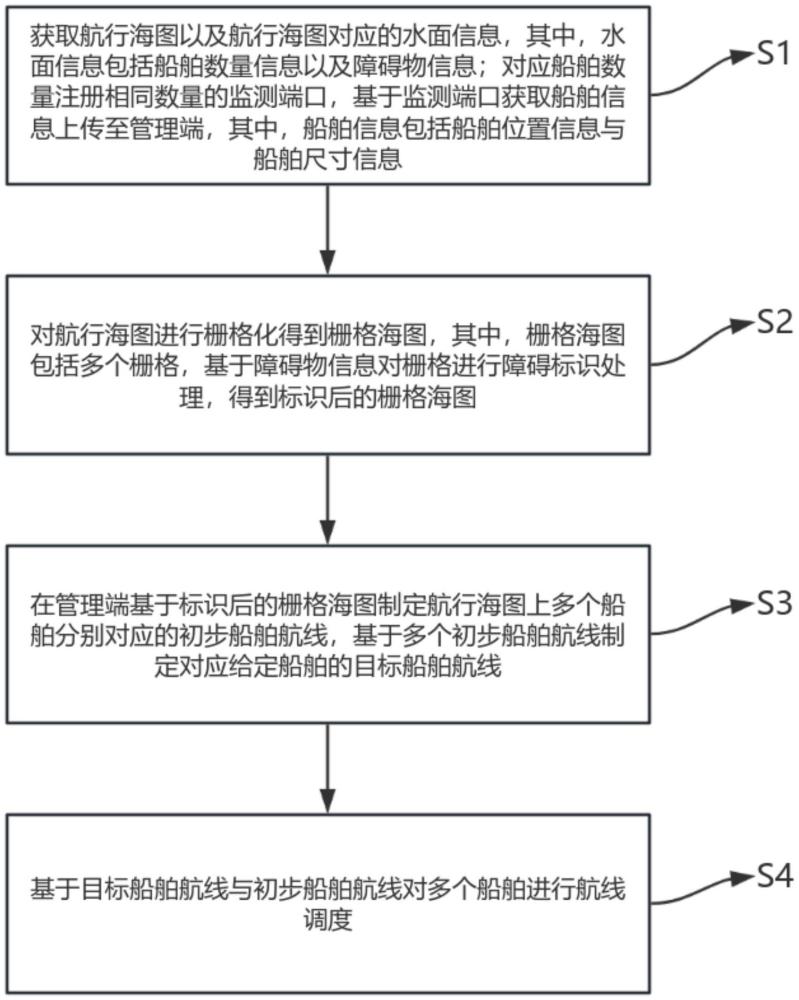

2、為實現上述目的，本發明提供如下技術方案：一種智能化船舶航線規劃調度方法及系統，該方法包括以下步驟：

3、獲取航行海圖以及航行海圖對應的水面信息，其中，水面信息包括船舶數量信息以及障礙物信息；對應船舶數量注冊相同數量的監測端口，基于監測端口獲取船舶信息上傳至管理端，其中，船舶信息包括船舶位置信息與船舶尺寸信息；

4、對航行海圖進行柵格化得到柵格海圖，其中，柵格海圖包括多個柵格，基于障礙物信息對柵格進行障礙標識處理，得到標識后的柵格海圖；

5、在管理端基于標識后的柵格海圖制定航行海圖上多個船舶分別對應的初步船舶航線，基于多個初步船舶航線制定對應給定船舶的目標船舶航線；

6、基于目標船舶航線與初步船舶航線對多個船舶進行航線調度。

7、優選的，所述獲取航行海圖以及航行海圖對應的水面信息的步驟包括：獲取船舶航行計劃對應的出發點和目標點，基于出發點和目標點確定航海區域；對航海區域進行區域劃分得到航海子區域，對航海子區域設定監測點，對應監測點設定采集頻率；基于采集頻率通過監測點采集對應航海子區域內的水面信息。

8、優選的，所述對航行海圖進行柵格化得到柵格海圖的步驟包括：確定給定船舶的出發點和目標點，基于出發點和目標點確定需要柵格化的環境區域；獲取船舶尺寸信息，基于船舶尺寸信息確定柵格粒度；采用直角坐標法對柵格環境進行標識，將確定好的柵格化區域劃分為規格一致的單元網格，得到柵格海圖。

9、優選的，所述基于障礙物信息對柵格進行障礙標識處理，得到標識后的柵格海圖的步驟包括：獲取柵格海圖上的單元網格，確定單元網格中的障礙物信息，對障礙物信息所在的邊界進行膨化處理；將包含障礙物的柵格作為障礙物柵格，將不包含障礙物的柵格作為自由柵格，對自由柵格和障礙物柵格采用不同的方式進行標記，將標記后的單元網格作為標記后的柵格海圖。

10、優選的，所述在管理端基于標識后的柵格海圖制定與給定船舶的航行計劃對應的船舶航線的步驟包括：

11、獲取標識后的柵格海圖中的出發點與目標點之間的多個自由柵格以及各個自由柵格對應的柵格信息；

12、基于柵格信息評估每個自由柵格的轉向優先指數，基于轉向優先指數降序?qū)鸥裥畔⑦M(jìn)行排序，將轉向優先指數的最高值對應的自由柵格作為船舶轉向點；

13、基于多個船舶轉向點得到多個轉向點，并將多個轉向點依次標記在柵格海圖中；

14、基于出發點、多個轉向點以及目標點依次連接，得到各個船舶的初步船舶航線；基于多個初步船舶航線確定給定船舶的目標船舶航線。

15、優選的，所述基于柵格信息評估每個自由柵格的轉向優先指數的具體步驟包括：

16、獲取柵格信息，其中，柵格信息包括相鄰柵格的狀態信息、障礙物密度以及道路寬度信息，相鄰柵格的狀態信息包括自由狀態或者障礙狀態；基于出發點與目標點確定轉向方向，基于轉向方向與柵格信息確定預選轉向點，基于柵格信息評估各個預選轉向點的轉向優先指數，對應的公式為tpi＝f(m,s,d,o),其中，m代表船舶的操縱性能，包括船速、船長、船型等因素對轉向角度的影響，s代表柵格的海圖環境特點，如水深、障礙物分布，d代表柵格與目標點之間的距離，o代表其他航行路徑的約束條件，如轉向點間的距離限制、轉向角度限制。

17、優選的，所述基于目標船舶航線以及初步船舶航線對多輛船舶進行航線調度的步驟包括：

18、獲取給定船舶的初步船舶航線以及多個第二船舶的初步船舶航線，獲取柵格海圖上多個第二船舶的初步船舶航線與給定船舶的初步船舶航線之間的共同柵格；

19、獲取第二船舶以及給定船舶的船舶信息，其中，船舶信息包括船速以及船舶當前所在柵格到共同柵格的距離，基于船舶信息確定多個第二船舶到達共同柵格的時間點以及給定船舶到達共同柵格的時間點；

20、將多個第二船舶到達共同柵格的時間點作為多個第二時間點，將給定船舶到達共同柵格的時間點作為第一時間點；

21、判斷第一時間點與多個第二時間點之間的時間差是否滿足預設條件，將時間差不滿足預設條件的第一時間點對應的給定船舶進行預警，并重新制定給定船舶的初步船舶航線，直至?xí)r間差滿足預設條件，并將滿足預設條件的時間差對應的初步船舶航線作為目標船舶航線。

22、一種智能化船舶航線規劃調度系統，應用于如上述任意一項所述智能化船舶航線規劃調度方法，包括：

23、信息采集模塊，用于獲取航行海圖以及航行海圖對應的水面信息，其中，水面信息包括船舶數量信息以及障礙物信息；對應船舶數量注冊相同數量的監測端口，基于監測端口獲取船舶信息上傳至管理端，其中，船舶信息包括船舶位置信息與船舶尺寸信息；

24、柵格處理模塊，用于對航行海圖進行柵格化得到柵格海圖，其中，柵格海圖包括多個柵格，基于障礙物信息對柵格進行障礙標識處理，得到標識后的柵格海圖；

25、航線制定模塊，用于在管理端基于標識后的柵格海圖制定航行海圖上多個船舶分別對應的初步船舶航線，基于多個初步船舶航線制定對應給定船舶的目標船舶航線；

26、船舶調度模塊，用于基于目標船舶航線與初步船舶航線對多個船舶進行航線調度。

27、與現有技術相比，本發明的有益效果是：

28、本發明通過將航行海圖與水面信息相結合，實現了信息的集成化處理，使得航行規劃更加準確，還提高了信息的實時性和可靠性。對航行海圖進行柵格化處理，并基于障礙物信息進行障礙標識，使得航行環境得以量化表示；在管理端基于標識后的柵格海圖制定初步船舶航線，并根據給定船舶的需求制定目標船舶航線。智能化的航線規劃方法能夠根據實時信息動態調整，有效避免了潛在的碰撞風險，提高了航行效率?；谀繕?biāo)船舶航線與初步船舶航線對多個船舶進行航線調度，實現了船舶之間的協調行駛。這不僅降低了航行過程中的沖突和延誤，還提高了整個水域的通航能力。綜上所述，本專利通過集成化信息處理、動態柵格化處理、智能航線規劃和高效航線調度等手段，顯著提升了航行安全與效率。
