本發明涉及香精香料生產設備領域，具體是指一種用于香精香料生產的調配設備及方法。

背景技術：

1、隨著香精香料在食品、化妝品、日用化學品等多個行業中的廣泛應用，對其生產過程中的精確稱重和混合的要求也日益提高。然而，現有的香精香料調配設備存在一些局限性，主要表現在以下幾個方面：在對粉狀香精香料原料進行調配時，傳統設備無法單獨對不同種類的香精香料進行分別稱重，還需要人為介入，進而導致了配方比例不準確；此外，現有設備在混合不同香精香料時，對香精香料的混合不夠均勻，影響了最終產品的質量。為了解決這些問題，本發明提供了一種用于香精香料生產的調配設備。

技術實現思路

1、根據本發明的實施例，提供了一種用于香精香料生產的調配設備及方法。用于解決上述背景技術中提到的技術問題。

2、在本發明的第一方面，提供了一種用于香精香料生產的調配設備。

3、該用于香精香料生產的調配設備，包括框架、隔板、頂板、傳動機構、混合機構、稱重機構、多個料筒和多個電動排料閥，所述隔板和所述頂板連接在所述框架上，所述傳動機構設置在所述隔板上，所述傳動機構用于驅動所述稱重機構在多個所述電動排料閥的下方移動，多個所述料筒分別與多個所述電動排料閥連接；

4、所述混合機構用于混合不同種類的香精香料。

5、優選的，所述稱重機構包括架體、凸塊、限位條、壓力傳感器、底板、拉簧、平臺和墊塊；

6、所述架體與所述凸塊連接，所述凸塊與所述限位條滑動連接，所述架體通過所述壓力傳感器與所述底板連接，所述底板與所述平臺轉動連接，所述平臺的底部與所述墊塊貼合，所述墊塊與所述底板連接，所述平臺和所述底板與所述拉簧連接。

7、優選的，還包括排料機構；

8、所述排料機構包括板體、導向槽、圓輪、桿體、墊板和第一彈簧；

9、所述導向槽加工在所述板體上，所述圓輪可在所述導向槽內滑動，所述圓輪與所述桿體轉動連接，所述桿體穿過所述架體和所述底板，所述桿體與所述墊板連接，所述第一彈簧套設在所述桿體上，所述墊板和所述架體之間與所述第一彈簧連接。

10、優選的，所述傳動機構包括第一電機、第一同步輪、第一同步帶、第二同步輪和連接架；

11、所述第一電機的輸出端與所述第一同步輪連接，所述第一同步輪通過所述第一同步帶與所述第二同步輪連接，所述連接架與所述第一同步帶連接，所述第一同步輪和所述第二同步輪均與所述框架轉動連接，所述連接架與所述架體連接。

12、優選的，還包括輔助機構和敲擊組件，所述第二同步輪可通過所述輔助機構驅動所述敲擊組件運動，所述敲擊組件包括齒條、齒圈、環形槽、四個滑塊、四個連接件、接觸輪、塊體、扭簧、圓角、軸體和敲擊桿：

13、所述齒條與所述齒圈嚙合，所述環形槽加工在所述齒圈上，四個所述滑塊與所述環形槽滑動連接，四個所述滑塊分別與四個所述連接件連接，四個所述連接件與所述料筒連接，所述接觸輪設置在所述齒圈的內側，所述接觸輪與所述齒圈轉動連接，所述塊體與所述料筒連接，所述塊體與所述軸體轉動連接，所述軸體與所述敲擊桿連接，所述扭簧套設在所述軸體上，所述扭簧的兩端分別與塊體和敲擊桿連接，所述圓角加工在所述敲擊桿上，所述接觸輪可以與所述敲擊桿上的所述圓角接觸。

14、優選的，所述輔助機構包括；

15、所述輔助機構包括第一傳動軸、第三同步輪、第二同步帶、第四同步輪、第二傳動軸、凸輪、滾輪和橫梁；

16、所述第一傳動軸與所述第二同步輪連接，所述第一傳動軸與所述框架轉動連接，所述第一傳動軸與所述第三同步輪連接，所述第三同步輪通過所述第二同步帶與所述第四同步輪連接，所述第四同步輪與所述第二傳動軸連接，所述第二傳動軸與所述框架轉動連接，所述第二傳動軸與所述凸輪連接，所述凸輪與所述滾輪貼合，所述滾輪與所述橫梁轉動連接，所述橫梁與所述齒條連接。

17、優選的，所述輔助機構還包括擋塊、第二彈簧、空腔、限位桿和架體；

18、所述空腔加工在所述橫梁上，所述架體與所述空腔滑動連接，所述擋塊與所述空腔連接，所述架體與所述限位桿連接，所述限位桿穿過所述擋塊，所述第二彈簧套設在所述限位桿上，所述第二彈簧的兩端分別與擋塊和架體連接。

19、優選的，所述混合機構包括料箱、門體、攪拌葉和第二電機；

20、所述第二電機的輸出端與所述攪拌葉連接，所述攪拌葉與所述料箱轉動連接，所述門體與所述料箱連接，所述料箱與所述第二電機連接在所述框架上。

21、在本發明的第二方面，提供了一種用于香精香料生產的調配方法。

22、該制作方法包括：

23、添加香精香料原料，電動排料閥打開，料筒內部的粉末狀香精香料原料落在平臺上；

24、稱重香精香料原料，壓力傳感器監測平臺上粉末狀香精香料原料的重量，繼續控制電動排料閥打開，直到壓力傳感器監測平臺上粉末狀香精香料原料的重量處于設定區間內；

25、調整平臺位置，第一電機啟動，第一電機驅動第一同步輪轉動，在第一同步輪和第二同步輪的傳動下驅動第一同步帶移動，第一同步帶驅動平臺移動到不同料筒的下方進行稱重香精香料原料步驟；

26、疏通料筒，第二同步輪在轉動時帶動第一傳動軸轉動，第一傳動軸帶動第三同步輪轉動，第三同步輪通過第二同步帶帶動第四同步輪轉動，第四同步輪帶動凸輪轉動，凸輪在轉動的過程中帶動橫梁移動，橫梁帶動齒條移動，齒條在移動的過程中會嚙合齒圈轉動，齒圈在轉動的過程中帶動接觸輪轉動，接觸輪在隨著齒圈轉動的過程中接觸到敲擊桿上的圓角，此時的敲擊桿對料筒的下方進行敲擊；

27、混合多種香精香料原料，啟動第二電機，第二電機驅動攪拌葉轉動，攪拌葉將料箱內部的多種香精香料原料進行混合

28、優選的，調整平臺位置的步驟還包括：

29、平臺在移動的過程中帶動架體、桿體和圓輪移動，圓輪在板體上的導向槽中移動，當圓輪運動到導向槽上的凸起位置時，此時的桿體向上運動，桿體向上運動的過程中帶動平臺翻轉固定角度。

30、本申請中提供的一個或多個技術方案，至少具有如下技術效果或優點：

31、1.本發明提供的一種用于香精香料生產的調配設備及方法，實現了對不同種香精香料的稱重和均勻混合，整個過程不需要人為介入，從而提高香精香料配比的準確性，滿足高質量生產需求，并具備良好的適應性，以應對多樣化的生產需求。

32、2.本發明提供的一種用于香精香料生產的調配設備及方法，通過設置圓輪和帶有凹陷的導向槽等結構實現了對平臺上稱重后原料的自動下放，不需要額外借助其他電動設備或者液壓元件進行下料，節約了裝置的生產成本。

33、應當理解，
技術實現要素：
部分中所描述的內容并非旨在限定本發明的實施例的關鍵或重要特征，亦非用于限制本發明的范圍。本發明的其它特征將通過以下的描述變得容易理解。

技術特征：

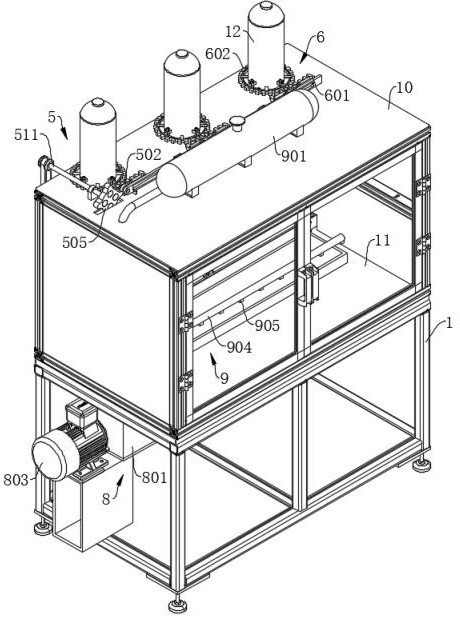

1.一種用于香精香料生產的調配設備，其特征在于，包括框架（1）、隔板（11）、頂板（10）、傳動機構（3）、混合機構（8）、稱重機構（4）、多個料筒（12）和多個電動排料閥（13），所述隔板（11）和所述頂板（10）連接在所述框架（1）上，所述傳動機構（3）設置在所述隔板（11）上，所述傳動機構（3）用于驅動所述稱重機構（4）在多個所述電動排料閥（13）的下方移動，多個所述料筒（12）分別與多個所述電動排料閥（13）連接；

2.根據權利要求1所述的用于香精香料生產的調配設備，其特征在于，所述稱重機構（4）包括架體（401）、凸塊（403）、限位條（402）、壓力傳感器（404）、底板（405）、拉簧（409）、平臺（406）和墊塊（408）；

3.根據權利要求2所述的用于香精香料生產的調配設備，其特征在于，還包括排料機構（7）；

4.根據權利要求2所述的用于香精香料生產的調配設備，其特征在于，所述傳動機構（3）包括第一電機（301）、第一同步輪（302）、第一同步帶（303）、第二同步輪（304）和連接架（305）；

5.根據權利要求4所述的用于香精香料生產的調配設備，其特征在于，還包括輔助機構（5）和敲擊組件（6），所述第二同步輪（304）可通過所述輔助機構（5）驅動所述敲擊組件（6）運動，所述敲擊組件（6）包括齒條（601）、齒圈（602）、環形槽（610）、四個滑塊（604）、四個連接件（603）、接觸輪（606）、塊體（605）、扭簧（608）、圓角（611）、軸體（609）和敲擊桿（607）：

6.根據權利要求5所述的用于香精香料生產的調配設備，其特征在于，所述輔助機構（5）包括；

7.根據權利要求6所述的用于香精香料生產的調配設備，其特征在于，所述輔助機構（5）還包括擋塊（509）、第二彈簧（510）、空腔（506）、限位桿（508）和架體（507）；

8.根據權利要求1所述的用于香精香料生產的調配設備，其特征在于，所述混合機構（8）包括料箱（801）、門體（802）、攪拌葉（804）和第二電機（803）；

9.一種根據權利要求1至8中任一項所述的用于香精香料生產的調配方法，其特征在于，包括如下步驟：

10.一種如權利要求9所述的用于香精香料生產的調配方法，其特征在于：調整平臺（406）位置的步驟還包括：

技術總結
本發明的實施例提供了一種用于香精香料生產的調配設備及方法，包括框架、隔板、頂板、傳動機構、混合機構、稱重機構、多個料筒和多個電動排料閥，所述隔板和所述頂板連接在所述框架上，所述傳動機構設置在所述隔板上，所述傳動機構用于驅動所述稱重機構在多個所述電動排料閥的下方移動，多個所述料筒分別與多個所述電動排料閥連接。所述混合機構用于混合不同種類的香精香料。涉及香精香料生產設備領域。實現了對不同種香精香料的稱重和均勻混合，整個過程不需要人為介入，從而提高香精香料配比的準確性，滿足高質量生產需求，并具備良好的適應性，以應對多樣化的生產需求。

技術研發人員：溫玉興,溫玉銳,盧俊,高火
受保護的技術使用者：深圳市大百匯技術有限公司
技術研發日：
技術公布日：2025/4/28
