本發明涉及電子元器件加工，具體為一種電子元器件加工用的定位點膠裝置。

背景技術：

1、電子元器件是元件和器件的總稱，被廣泛應用于通信、汽車、家庭電器以及航空航天等領域，點膠是電子元器件加工過程中一種常見的工藝，起到加固、密封以及絕緣等作用。

2、例如授權公告號為cn220836368u的一種電子元器件加工用的定位點膠裝置，包括工作臺，工作臺的頂部安裝有固定板，工作臺的頂部兩側均安裝有側板，其中一個側板的內側安裝有推動氣缸，推動氣缸的輸出端安裝有驅動座，驅動座的底部安裝有電動伸縮桿，上述文件仍存在不在，在使用時，通過安裝板、絲桿、滑桿、移動板、毛刷以及電機的配合使用，能夠對固定板表面的灰塵進行清理，使得在點膠的過程中電子元器件上不容易沾染上灰塵，進而保證點膠的效果，通過集塵口、集塵盒以及拉手的配合使用，能夠對清理的灰塵進行收集，以便對灰塵進行集中處理，然而上述文件中的裝置在對電子元器件進行點膠時，電子元器件的位置容易發生偏移，進而影響電子元器件的點膠效果，同時在完成點膠后，點膠機構的出膠口處可能會有殘留的膠落下，滴落到電子元器件上或裝置上都需要進行后續的清理，增加操作流程，在對電子元器件完成點膠后不便于防止點膠機構的下方有殘膠滴落。

技術實現思路

1、本發明的目的是為了解決在對電子元器件進行點膠時，電子元器件的位置容易發生偏移的問題，而提出的一種電子元器件加工用的定位點膠裝置。

2、為實現上述目的，本發明提供如下技術方案：

3、設計一種電子元器件加工用的定位點膠裝置，包括框架和第一螺桿，所述框架的內部螺紋連接有第一螺桿，所述第一螺桿的外壁螺紋連接有螺紋塊，所述螺紋塊的外壁與框架滑動相連，所述螺紋塊的上方固接有托板，所述托板的下表面與框架滑動相連，所述托板的上方設置有夾持機構，所述框架的內部設置有頂板，所述頂板的下方設置有防護機構。

4、優選的，所述夾持機構包括第一支桿、第二支桿、支板、橡膠墊、第二滑塊和第一電動推桿，所述第一支桿的中間位置通過銷軸與托板轉動相連，所述第一支桿的兩端均通過銷軸轉動相連有第二支桿，所述第二支桿的端部通過銷軸轉動相連有支板，所述支板的外壁固接有橡膠墊，所述支板的下方固接有兩個第二滑塊，所述第二滑塊的外壁與托板內設置的滑槽滑動相連，左側所述支板與第一電動推桿的輸出端固定相連，所述第一電動推桿固接在托板的上表面。

5、優選的，所述防護機構包括第一支架、豎板、橫板、第二螺桿和墊塊，所述第一支架固接在頂板的下表面，所述第一支架的下方通過阻尼軸轉動相連有豎板，所述豎板的外壁固接有橫板，所述橫板的內部螺紋連接有第二螺桿，所述第二螺桿的端部固接有墊塊，所述墊塊的外壁與橫板相貼合。

6、優選的，所述第一螺桿的端部固接有轉輪，所述框架的內部固接有第一電機。

7、優選的，所述第一電機的輸出軸固接有絲杠，所述絲杠兩端的外壁均通過軸承與框架轉動相連。

8、優選的，所述絲杠的外壁螺紋連接有絲杠螺母，所述絲杠螺母的上方固接有第一滑塊，所述第一滑塊與滑桿的外壁滑動相連，所述滑桿的兩端均與框架固定相連。

9、優選的，所述絲杠螺母的下方固接有第二電動推桿，所述第二電動推桿的輸出端固接有頂板。

10、優選的，所述框架的內部固接有第三電動推桿，所述第三電動推桿的輸出端固接有第三滑塊，所述第三滑塊的外壁與框架滑動相連，所述第三滑塊的表面固接有第二電機，所述第二電機的輸出軸固接有風扇。

11、優選的，所述托板的上表面固接有第二支架。

12、優選的，所述頂板的下方固定安裝有點膠機構。

13、本發明提出的一種電子元器件加工用的定位點膠裝置，有益效果在于：通過第一支桿、第二支桿、支板、橡膠墊、第二滑塊和第一電動推桿之間的配合，第一電動推桿驅動左側的支板運動，左側的支板帶動左側的第二支桿運動，兩個第二支桿在第一支桿的連接作用下一起運動，進而兩側的支板一起運動，第二滑塊在托板的內部滑動使得支板的運動更加穩定，支板帶動橡膠墊運動，兩側的橡膠墊均與電子元器件的外壁貼合，兩個的支板均通過橡膠墊對電子元器件進行定位，在對電子元器件進行點膠時，電子元器件的位置不容易發生偏移，進而不會影響電子元器件的點膠效果。

14、通過第一支架、豎板、橫板、第二螺桿和墊塊之間的配合，手持豎板，并對豎板進行轉動，豎板帶動橫板運動，橫板帶動墊塊運動，使墊塊脫離點膠機構的下方，在完成點膠后，反向轉動豎板，進而墊塊反向運動處于點膠機構的下方，對點膠機構的出膠口處進行遮擋，在完成點膠后，點膠機構的出膠口處不會有殘留的膠落下，避免滴落到電子元器件上或裝置上需要進行后續的清理，減少操作流程，在對電子元器件完成點膠后便于防止點膠機構的下方有殘膠滴落。

技術特征：

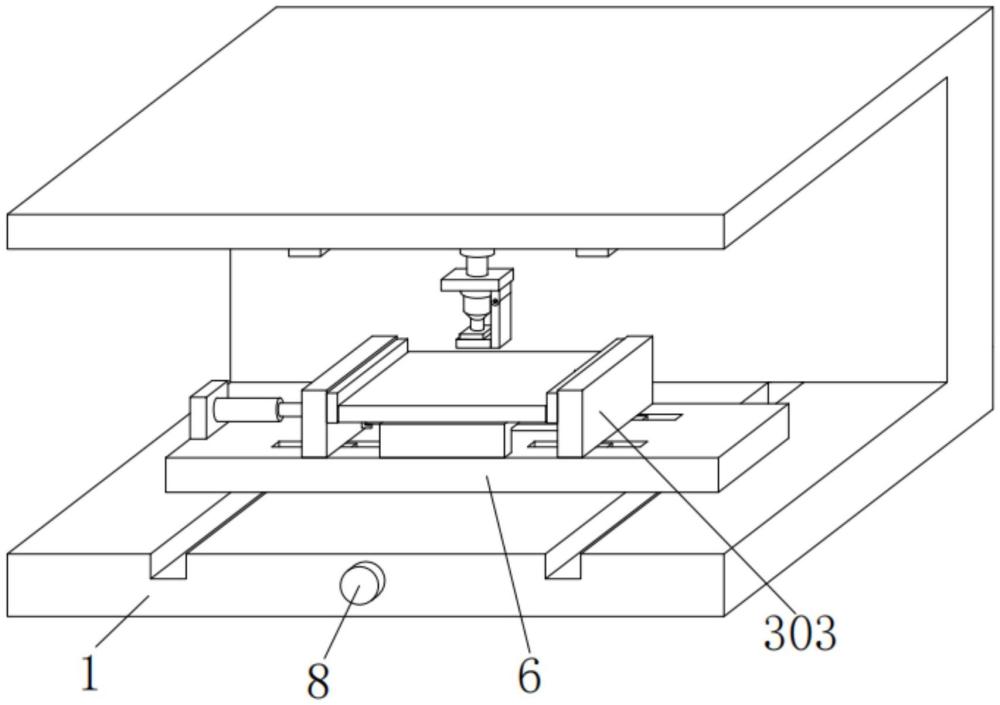

1.一種電子元器件加工用的定位點膠裝置，包括框架(1)和第一螺桿(2)，所述框架(1)的內部螺紋連接有第一螺桿(2)，其特征在于：所述第一螺桿(2)的外壁螺紋連接有螺紋塊(5)，所述螺紋塊(5)的外壁與框架(1)滑動相連，所述螺紋塊(5)的上方固接有托板(6)，所述托板(6)的下表面與框架(1)滑動相連，所述托板(6)的上方設置有夾持機構(3)，所述框架(1)的內部設置有頂板(7)，所述頂板(7)的下方設置有防護機構(4)。

2.根據權利要求1所述的一種電子元器件加工用的定位點膠裝置，其特征在于：所述夾持機構(3)包括第一支桿(301)、第二支桿(302)、支板(303)、橡膠墊(304)、第二滑塊(305)和第一電動推桿(306)，所述第一支桿(301)的中間位置通過銷軸與托板(6)轉動相連，所述第一支桿(301)的兩端均通過銷軸轉動相連有第二支桿(302)，所述第二支桿(302)的端部通過銷軸轉動相連有支板(303)，所述支板(303)的外壁固接有橡膠墊(304)，所述支板(303)的下方固接有兩個第二滑塊(305)，所述第二滑塊(305)的外壁與托板(6)內設置的滑槽滑動相連，左側所述支板(303)與第一電動推桿(306)的輸出端固定相連，所述第一電動推桿(306)固接在托板(6)的上表面。

3.根據權利要求1所述的一種電子元器件加工用的定位點膠裝置，其特征在于：所述防護機構(4)包括第一支架(401)、豎板(402)、橫板(403)、第二螺桿(404)和墊塊(405)，所述第一支架(401)固接在頂板(7)的下表面，所述第一支架(401)的下方通過阻尼軸轉動相連有豎板(402)，所述豎板(402)的外壁固接有橫板(403)，所述橫板(403)的內部螺紋連接有第二螺桿(404)，所述第二螺桿(404)的端部固接有墊塊(405)，所述墊塊(405)的外壁與橫板(403)相貼合。

4.根據權利要求1所述的一種電子元器件加工用的定位點膠裝置，其特征在于：所述第一螺桿(2)的端部固接有轉輪(8)，所述框架(1)的內部固接有第一電機(9)。

5.根據權利要求4所述的一種電子元器件加工用的定位點膠裝置，其特征在于：所述第一電機(9)的輸出軸固接有絲杠(10)，所述絲杠(10)兩端的外壁均通過軸承與框架(1)轉動相連。

6.根據權利要求5所述的一種電子元器件加工用的定位點膠裝置，其特征在于：所述絲杠(10)的外壁螺紋連接有絲杠螺母(11)，所述絲杠螺母(11)的上方固接有第一滑塊(13)，所述第一滑塊(13)與滑桿(14)的外壁滑動相連，所述滑桿(14)的兩端均與框架(1)固定相連。

7.根據權利要求6所述的一種電子元器件加工用的定位點膠裝置，其特征在于：所述絲杠螺母(11)的下方固接有第二電動推桿(12)，所述第二電動推桿(12)的輸出端固接有頂板(7)。

8.根據權利要求1所述的一種電子元器件加工用的定位點膠裝置，其特征在于：所述框架(1)的內部固接有第三電動推桿(15)，所述第三電動推桿(15)的輸出端固接有第三滑塊(16)，所述第三滑塊(16)的外壁與框架(1)滑動相連，所述第三滑塊(16)的表面固接有第二電機(17)，所述第二電機(17)的輸出軸固接有風扇(18)。

9.根據權利要求1所述的一種電子元器件加工用的定位點膠裝置，其特征在于：所述托板(6)的上表面固接有第二支架(19)。

10.根據權利要求1所述的一種電子元器件加工用的定位點膠裝置，其特征在于：所述頂板(7)的下方固定安裝有點膠機構(20)。

技術總結
本發明涉及電子元器件加工技術領域，尤其是一種電子元器件加工用的定位點膠裝置，所述框架的內部螺紋連接有第一螺桿，所述第一螺桿的內部螺紋連接有螺紋塊，所述螺紋塊的外壁與框架滑動相連，所述螺紋塊的上方固接有托板。第一電動推桿驅動左側的支板運動，左側的支板帶動左側的第二支桿運動，兩個第二支桿在第一支桿的連接作用下一起運動，進而兩側的支板一起運動，第二滑塊在托板的內部滑動使得支板的運動更加穩定，支板帶動橡膠墊運動，兩側的橡膠墊均與電子元器件的外壁貼合，兩個的支板均通過橡膠墊對電子元器件進行定位，在對電子元器件進行點膠時，電子元器件的位置不容易發生偏移，進而不會影響電子元器件的點膠效果。

技術研發人員：楊紀新,楊東燁,陳梓穎
受保護的技術使用者：杭州新燁科技有限公司
技術研發日：
技術公布日：2025/4/24
