本發明涉及土方回填，特別是涉及了一種大塊石篩分裝置。

背景技術：

1、在回填土工程中，對回填土的中大直徑的塊石有嚴格要求，不得大于一定的尺寸，但當真正施工時很難做到。在建筑工地中，特別是拆除工程中往往會拆除出大量的渣土塊，其經過一定的篩選，有一定的回收利用價值。

2、常規碎石篩分裝置，篩分罐以及分別開設在篩分罐頂部和底部的進料口和出料口，篩分罐內部設有攪拌裝置。

3、上述裝置在使用時將石塊通過進料管投入篩分罐中，使其直接掉落至固定篩分板及活動篩分板上，其中不具備任何緩沖結構，導致固定篩分板及活動篩分板極易出現損傷，影響其使用壽命，為此，本發明提出一種大塊石篩分裝置。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種大塊石篩分裝置，通過整體的結構配合設計，使得石塊經輸料帶設備投入緩沖箱內側后，利用緩沖機構方便對石塊進行接收，進而配合驅動組件方便帶動石塊輸送至斜篩板上端，大大縮短了石塊與斜篩板之間的墜落距離，從而有效減輕石塊掉落對斜篩板造成的損傷，便于對石塊長期穩定的篩分。

2、為了解決上述技術問題，本發明采用了如下所述的技術方案：

3、一種大塊石篩分裝置，其應用于土方回填；

4、包括篩箱，所述篩箱的上端固定有緩沖箱，所述緩沖箱的上端設置有輸料帶設備，所述緩沖箱的上端且位于輸料帶設備的兩側均固定有擋板，所述緩沖箱的內側設置有緩沖機構，所述篩箱內側固定有三角鏤空架，所述三角鏤空架內側的上端固定有斜篩板，所述篩箱內側且位于三角鏤空架的下端設置有排料帶設備；

5、所述緩沖機構包括轉軸，所述緩沖箱內側的下端轉動連接有多個轉軸，每個所述轉軸的外側均固定有緩沖筒，所述緩沖筒的外側固定有多個緩沖膠環，每個所述轉軸的外側且位于緩沖筒的一側均固定有第一鏈齒輪，所述緩沖箱與多個第一鏈齒輪之間設置有驅動組件。

6、作為本發明提供的所述的大塊石篩分裝置的一種優選實施方式，所述驅動組件包括搭載座，所述緩沖箱一側的下端固定有搭載座，所述搭載座內側固定有第一電機，所述第一電機的輸出端貫穿緩沖箱并固定有第二鏈齒輪，所述第二鏈齒輪位于緩沖箱內側，所述第一電機的輸出端與緩沖箱轉動連接，所述第二鏈齒輪與多個第一鏈齒輪之間的外側傳動連接有鏈條。

7、作為本發明提供的所述的大塊石篩分裝置的一種優選實施方式，每個所述轉軸靠近第一鏈齒輪一側的外側均固定有擋環，所述擋環位于第一鏈齒輪與緩沖筒之間。

8、作為本發明提供的所述的大塊石篩分裝置的一種優選實施方式，所述篩箱內側且位于斜篩板的下端固定有支板，所述斜篩板的下端與支板貼合。

9、作為本發明提供的所述的大塊石篩分裝置的一種優選實施方式，所述斜篩板的內側滑動連接有疏通架。

10、作為本發明提供的所述的大塊石篩分裝置的一種優選實施方式，所述三角鏤空架內側的兩側分別設置有導柱和螺桿，所述導柱和螺桿均位于斜篩板下端，所述導柱的兩端分別與三角鏤空架和支板固定，所述螺桿的一端設置有第二電機，所述螺桿的另一端與支板轉動連接，所述第二電機與三角鏤空架固定，所述第二電機的輸出端與螺桿固定，所述疏通架的一側與導柱滑動連接，所述疏通架的另一側與螺桿螺紋連接。

11、與現有技術相比，本發明有以下有益效果：

12、本發明提供的大塊石篩分裝置，通過整體的結構配合設計，使得石塊經輸料帶設備投入緩沖箱內側后，利用緩沖機構方便對石塊進行接收，進而配合驅動組件方便帶動石塊重新輸送至斜篩板上端進行篩分，大大縮短了石塊與斜篩板之間的墜落距離，從而有效減輕石塊掉落對斜篩板造成的損傷，便于對石塊長期穩定的篩分；

13、進一步帶動疏通架在斜篩板內側進行往復移動，方便對篩分過程中堵塞在斜篩板內側的石塊進行疏通，從而便于本裝置的長期穩定運行。

技術特征：

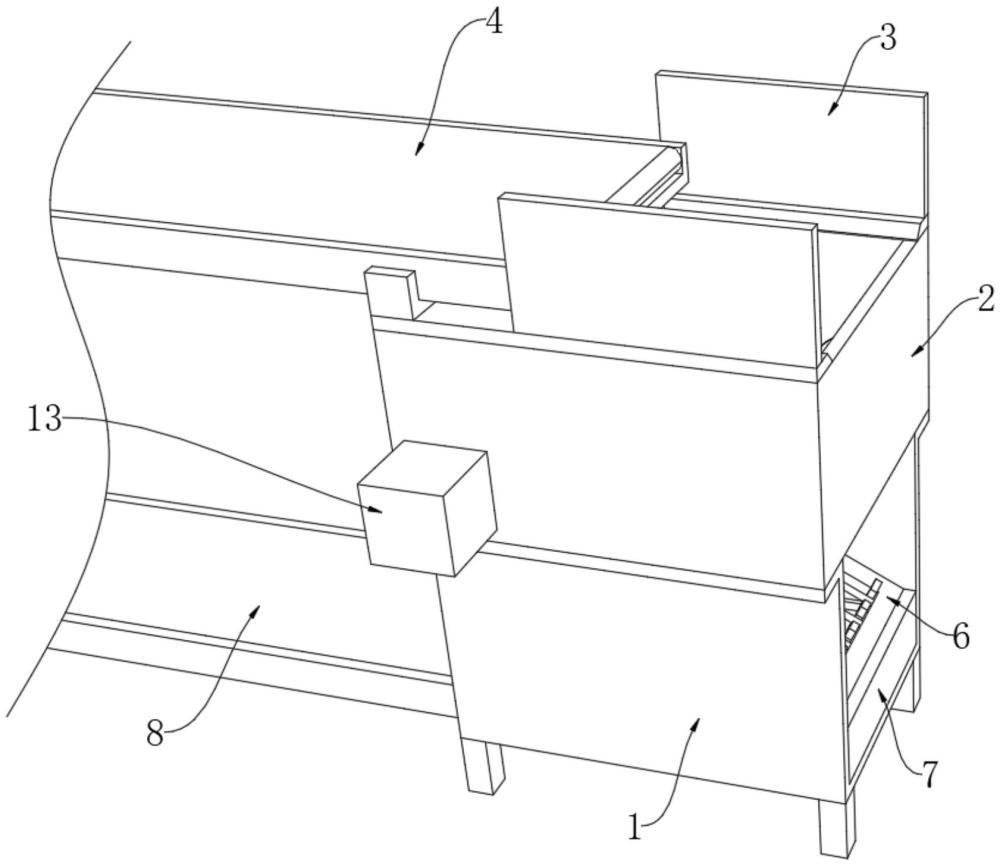

1.一種大塊石篩分裝置，其特征在于，包括篩箱（1），所述篩箱（1）的上端固定有緩沖箱（2），所述緩沖箱（2）的上端設置有輸料帶設備（4），所述緩沖箱（2）的上端且位于輸料帶設備（4）的兩側均固定有擋板（3），所述緩沖箱（2）的內側設置有緩沖機構，所述篩箱（1）內側固定有三角鏤空架（5），所述三角鏤空架（5）內側的上端固定有斜篩板（6），所述篩箱（1）內側且位于三角鏤空架（5）的下端設置有排料帶設備（8）；

2.根據權利要求1所述的大塊石篩分裝置，其特征在于，所述驅動組件包括搭載座（13），所述緩沖箱（2）一側的下端固定有搭載座（13），所述搭載座（13）內側固定有第一電機（14），所述第一電機（14）的輸出端貫穿緩沖箱（2）并固定有第二鏈齒輪（15），所述第二鏈齒輪（15）位于緩沖箱（2）內側，所述第一電機（14）的輸出端與緩沖箱（2）轉動連接，所述第二鏈齒輪（15）與多個第一鏈齒輪（12）之間的外側傳動連接有鏈條（16）。

3.根據權利要求1所述的大塊石篩分裝置，其特征在于，每個所述轉軸（9）靠近第一鏈齒輪（12）一側的外側均固定有擋環（17），所述擋環（17）位于第一鏈齒輪（12）與緩沖筒（10）之間。

4.根據權利要求1所述的大塊石篩分裝置，其特征在于，所述篩箱（1）內側且位于斜篩板（6）的下端固定有支板（7），所述斜篩板（6）的下端與支板（7）貼合。

5.根據權利要求4所述的大塊石篩分裝置，其特征在于，所述斜篩板（6）的內側滑動連接有疏通架（21）。

6.根據權利要求5所述的大塊石篩分裝置，其特征在于，所述三角鏤空架（5）內側的兩側分別設置有導柱（18）和螺桿（20），所述導柱（18）和螺桿（20）均位于斜篩板（6）下端，所述導柱（18）的兩端分別與三角鏤空架（5）和支板（7）固定，所述螺桿（20）的一端設置有第二電機（19），所述螺桿（20）的另一端與支板（7）轉動連接，所述第二電機（19）與三角鏤空架（5）固定，所述第二電機（19）的輸出端與螺桿（20）固定，所述疏通架（21）的一側與導柱（18）滑動連接，所述疏通架（21）的另一側與螺桿（20）螺紋連接。

技術總結
本發明公開了一種大塊石篩分裝置，涉及土方回填技術領域，包括篩箱，篩箱的上端固定有緩沖箱，緩沖箱的上端設置有輸料帶設備，緩沖箱的上端且位于輸料帶設備的兩側均固定有擋板，緩沖箱的內側設置有緩沖機構，篩箱內側固定有三角鏤空架，三角鏤空架內側的上端固定有斜篩板，篩箱內側且位于三角鏤空架的下端設置有排料帶設備；緩沖機構包括轉軸，緩沖箱內側的下端轉動連接有多個轉軸，每個轉軸的外側均固定有緩沖筒，緩沖筒的外側固定有多個緩沖膠環。本發明提供的一種大塊石篩分裝置，通過緩沖機構方便對石塊進行接收，大大縮短了石塊與斜篩板之間的墜落距離，從而有效減輕石塊掉落對斜篩板造成的損傷。
