本發明涉及粉塵分離，具體為一種防塵cpu散熱器空氣過濾裝置。

背景技術：

1、防塵cpu散熱器空氣過濾裝置通常由濾網、框架、風扇和拆卸設備組件等部分組成。

2、專利公告號為cn210434177u的專利涉及一種防塵cpu散熱器空氣過濾裝置，包含散熱器風扇和過濾裝置主體，所述散熱器風扇包括中心設置有通孔的殼體和設置在殼體通孔內的風扇，所述過濾裝置主體包括固定板和過濾器，固定板可拆卸連接在殼體的頂部，固定板的中心孔與殼體的通孔同心并且大小形狀相同，所述過濾器包括頂板、星狀板和底板，頂板、星狀板和底板均為三層結構，依次為上層、中間層和下層，上層和下層為過濾網層，中間層為吸附層，頂板的底部密閉連接星狀板的頂部，底板的頂部密閉連接在星狀板的底部、底部密閉連接在固定板上，目的是解決當cpu散熱器長期工作，進入機箱的灰塵會逐步布滿散熱器風扇和散熱片，影響cpu散熱器的散熱功能的問題。

3、上述專利中，通過底板的頂部密閉連接在星狀板的底部、底部密閉連接在固定板上，目的是解決當cpu散熱器長期工作，進入機箱的灰塵會逐步布滿散熱器風扇和散熱片，影響cpu散熱器的散熱功能的問題，但是難以防止過濾板松動導致的過濾效果降低，松動的過濾板難以有效地起到過濾粉塵的作用，進而導致灰塵、細小顆粒等物質進入散熱器內部，從而加劇散熱器溫度升高，影響散熱效率。

技術實現思路

1、針對現有技術的不足，本發明提供了一種防塵cpu散熱器空氣過濾裝置，解決了上述背景技術中提出的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種防塵cpu散熱器空氣過濾裝置，包括過濾框，還包括過濾組件，所述過濾框內壁設置有驅動輥，所述驅動輥圓周面固定安裝有散熱風扇，所述過濾框內壁設置有過濾板，所述過濾板左右壁貫穿有安裝桿，所述過濾框前側固定安裝有安裝框，所述安裝框內壁固定安裝有銜接桿，所述銜接桿圓周面滑動安裝有安裝板，所述安裝桿圓周面開設有安裝槽，所述安裝框上下壁固定安裝有u形板，所述u形板前后壁固定貫穿有t形桿，所述t形桿右側開設有保護槽，所述安裝框前側固定安裝有彈性伸縮桿，所述彈性伸縮桿自由端與保護槽接觸，所述t形桿與安裝槽接觸，彈性伸縮桿的自由端向右側移動脫離與保護槽的接觸并解除對t形桿的限位。

3、根據上述技術方案，所述安裝框內壁固定安裝有弧面塊，所述弧面塊具有彈性，安裝板緩慢移動帶動安裝桿緩慢移動，安裝桿緩慢移動將過濾板緩慢彈出，所述安裝板與安裝框之間設置有一號彈簧，通過一號彈簧可以帶動安裝板復位。

4、根據上述技術方案，所述t形桿與u形板之間設置有二號彈簧，通過二號彈簧可以帶動t形桿復位，所述t形桿貫穿安裝框內外壁，所述t形桿后側設置為斜面。

5、根據上述技術方案，所述過濾框內壁設置有用于提升過濾效果的分離組件，所述過濾框頂部設置有防靜電組件，所述分離組件包括齒條、轉桿、齒輪、曲面桿、弧面板、弧面槽和吸附板，轉桿轉動帶動曲面桿轉動，曲面桿轉動對吸附板左側吸附的粉塵進行刮蹭，所述齒條滑動貫穿過濾框內外壁，所述吸附板固定安裝在過濾框內壁，所述轉桿貫穿吸附板左右壁，所述齒輪固定安裝在轉桿圓周面，所述曲面桿固定安裝在轉桿圓周面，所述弧面板固定安裝在過濾框內壁，所述弧面槽開設在弧面板頂部。

6、根據上述技術方案，所述齒條與齒輪嚙合，所述轉桿與吸附板之間設置有發條彈簧，發條彈簧一端設置在轉桿圓周面，另一端設置在吸附板表面，通過發條彈簧可以帶動轉桿復位，所述齒條前側設置為斜面。

7、根據上述技術方案，所述齒條與安裝板接觸，所述曲面桿與吸附板接觸，所述弧面板具有彈性，弧面板振動帶動曲面桿一同共振。

8、根據上述技術方案，所述防靜電組件包括防護框、空心框、連接板、進液孔、導向管和移動桿，進入空心框底部的抗靜電劑通過導向管滴灑至曲面桿表面，滴灑至曲面桿表面的抗靜電劑通過曲面桿的轉動涂抹在吸附板左側，所述防護框固定安裝在過濾框頂部，所述空心框固定安裝在防護框內壁，所述連接板滑動安裝在空心框內壁，所述進液孔開設在空心框圓周面，所述導向管固定安裝在空心框圓周面，所述移動桿滑動貫穿導向管內外壁。

9、根據上述技術方案，所述移動桿圓周面固定安裝有移動環，所述移動環與導向管內壁接觸，所述移動桿與防護框之間設置有三號彈簧，通過三號彈簧可以帶動移動桿復位，所述連接板底部設置為斜面，所述空心框與連接板之間設置有橡膠圈，通過橡膠圈可以提升空心框與連接板之間的密封性。

10、根據上述技術方案，所述移動桿貫穿連接板頂部，所述防護框內部設置有抗靜電劑，所述導向管貫穿防護框底部，所述導向管貫穿過濾框內外壁，移動環往復移動對導向管內部進行疏通防止導向管內部堆積粉塵。

11、本發明提供了一種防塵cpu散熱器空氣過濾裝置。具備以下有益效果：

12、（1）該防塵cpu散熱器空氣過濾裝置，通過先手動推動彈性伸縮桿的自由端向右側移動可以解除對t形桿的限位，通過彈性伸縮桿確保過濾板保持穩固，不被外力擠壓松動，可以更有效地過濾空氣中的灰塵、雜質等微小顆粒，進而確?？諝膺^濾的過濾效果，通過安裝桿向左側移動將過濾板彈出，方便拆卸的過濾板可以防止灰塵積聚過多，確?？諝饬鲃禹槙?，從而進一步提升空氣過濾的過濾效果。

13、（2）該防塵cpu散熱器空氣過濾裝置，通過弧面塊使得安裝板緩慢移動帶動安裝桿緩慢移動，安裝桿緩慢移動將過濾板緩慢彈出，通過過濾板緩慢移動可以避免過度的力作用在過濾板上，從而防止過濾板變形，進而確保其與過濾框之間的密封性更好，從而輔助提高過濾效果，減少灰塵的進入。

14、（3）該防塵cpu散熱器空氣過濾裝置，通過吸附板左側吸附的灰塵被曲面桿刮落從而提升吸附板的吸附效果，通過曲面桿刮落灰塵的機制能夠保持吸附板的二次防塵能力，通過曲面桿振動將曲面桿與吸附板之間死角處的粉塵松動，可以進一步提升吸附板的吸附效果，從而提高整體的過濾效果，確保沒有死角被忽視。

15、（4）該防塵cpu散熱器空氣過濾裝置，通過防護框內部的抗靜電劑通過進液孔進入空心框底部，通過定量的噴灑抗靜電劑，可以減少粉塵因為靜電大量堆積在吸附板左側，進而輔助提升吸附板二次過濾粉塵的效果，從而幫助散熱器維持最佳散熱效果。

16、（5）該防塵cpu散熱器空氣過濾裝置，通過移動環往復移動對導向管內部進行疏通防止導向管內部堆積粉塵，通過移動環持續的疏通，確保了導向管內沒有粉塵積累，避免了噴灑不均的情況，從而提高了抗靜電劑的使用效率。

技術特征：

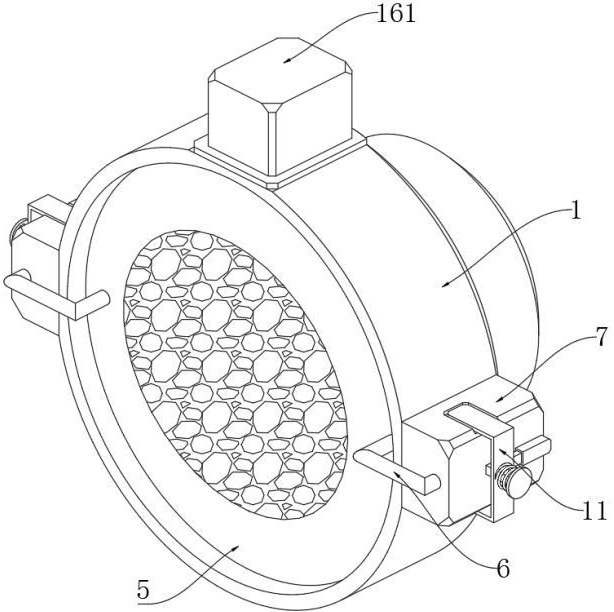

1.一種防塵cpu散熱器空氣過濾裝置，包括過濾框（1），其特征在于：還包括過濾組件，所述過濾框（1）內壁設置有驅動輥（2），所述驅動輥（2）圓周面固定安裝有散熱風扇（3），所述過濾框（1）內壁設置有過濾板（5），所述過濾板（5）左右壁貫穿有安裝桿（6），所述過濾框（1）前側固定安裝有安裝框（7），所述安裝框（7）內壁固定安裝有銜接桿（8），所述銜接桿（8）圓周面滑動安裝有安裝板（9），所述安裝桿（6）圓周面開設有安裝槽（10），所述安裝框（7）上下壁固定安裝有u形板（11），所述過濾框（1）內壁設置有用于提升過濾效果的分離組件，所述過濾框（1）頂部設置有防靜電組件，所述u形板（11）前后壁固定貫穿有t形桿（12），所述t形桿（12）右側開設有保護槽（14），所述安裝框（7）前側固定安裝有彈性伸縮桿（13），所述彈性伸縮桿（13）自由端與保護槽（14）接觸，所述t形桿（12）與安裝槽（10）接觸。

2.根據權利要求1所述的一種防塵cpu散熱器空氣過濾裝置，其特征在于：所述安裝框（7）內壁固定安裝有弧面塊（4），所述弧面塊（4）具有彈性，所述安裝板（9）與安裝框（7）之間設置有一號彈簧。

3.根據權利要求2所述的一種防塵cpu散熱器空氣過濾裝置，其特征在于：所述t形桿（12）與u形板（11）之間設置有二號彈簧，所述t形桿（12）貫穿安裝框（7）內外壁，所述t形桿（12）后側設置為斜面。

4.根據權利要求3所述的一種防塵cpu散熱器空氣過濾裝置，其特征在于：所述分離組件包括齒條（151）、轉桿（152）、齒輪（153）、曲面桿（154）、弧面板（155）、弧面槽（156）和吸附板（157），所述齒條（151）滑動貫穿過濾框（1）內外壁，所述吸附板（157）固定安裝在過濾框（1）內壁，所述轉桿（152）貫穿吸附板（157）左右壁，所述齒輪（153）固定安裝在轉桿（152）圓周面，所述曲面桿（154）固定安裝在轉桿（152）圓周面，所述弧面板（155）固定安裝在過濾框（1）內壁，所述弧面槽（156）開設在弧面板（155）頂部。

5.根據權利要求4所述的一種防塵cpu散熱器空氣過濾裝置，其特征在于：所述齒條（151）與齒輪（153）嚙合，所述轉桿（152）與吸附板（157）之間設置有發條彈簧，所述齒條（151）前側設置為斜面。

6.根據權利要求5所述的一種防塵cpu散熱器空氣過濾裝置，其特征在于：所述齒條（151）與安裝板（9）接觸，所述曲面桿（154）與吸附板（157）接觸，所述弧面板（155）具有彈性。

7.根據權利要求6所述的一種防塵cpu散熱器空氣過濾裝置，其特征在于：所述防靜電組件包括防護框（161）、空心框（162）、連接板（163）、進液孔（164）、導向管（165）和移動桿（166），所述防護框（161）固定安裝在過濾框（1）頂部，所述空心框（162）固定安裝在防護框（161）內壁，所述連接板（163）滑動安裝在空心框（162）內壁，所述進液孔（164）開設在空心框（162）圓周面，所述導向管（165）固定安裝在空心框（162）圓周面，所述移動桿（166）滑動貫穿導向管（165）內外壁。

8.根據權利要求7所述的一種防塵cpu散熱器空氣過濾裝置，其特征在于：所述移動桿（166）圓周面固定安裝有移動環（167），所述移動環（167）與導向管（165）內壁接觸，所述移動桿（166）與防護框（161）之間設置有三號彈簧，所述連接板（163）底部設置為斜面，所述空心框（162）與連接板（163）之間設置有橡膠圈。

9.根據權利要求8所述的一種防塵cpu散熱器空氣過濾裝置，其特征在于：所述移動桿（166）貫穿連接板（163）頂部，所述防護框（161）內部設置有抗靜電劑，所述導向管（165）貫穿防護框（161）底部，所述導向管（165）貫穿過濾框（1）內外壁。

技術總結
本發明公開了一種防塵CPU散熱器空氣過濾裝置，涉及粉塵分離技術領域，包括過濾框，還包括過濾組件，所述過濾框內壁設置有驅動輥，所述驅動輥圓周面固定安裝有散熱風扇，所述過濾框內壁設置有過濾板，所述過濾板左右壁貫穿有安裝桿，所述過濾框前側固定安裝有安裝框，所述安裝框內壁固定安裝有銜接桿，所述銜接桿圓周面滑動安裝有安裝板，所述安裝桿圓周面開設有安裝槽，所述安裝框上下壁固定安裝有U形板，彈性伸縮桿的自由端向右側移動脫離與保護槽的接觸并解除對T形桿的限位，通過彈性伸縮桿確保過濾板保持穩固，不被外力擠壓松動，可以更有效地過濾空氣中的灰塵、雜質等微小顆粒，進而確?？諝膺^濾的過濾效果。

技術研發人員：陳南足,陳嘉宏
受保護的技術使用者：東莞永騰電子制品有限公司
技術研發日：
技術公布日：2025/4/24
