本發明涉及無線電通信，尤其涉及一種射頻連接器的多級電磁屏蔽腔體組件。

背景技術：

1、射頻連接器是一種電連接器，其一般與同軸電纜一起配合使用，由于電纜用來傳輸電力或信息，故為了避免電磁波的相互干擾，要求射頻連接器具有較好的屏蔽性能，但是在射頻連接器的使用過程中，存在著屏蔽效果差、易受到外部電磁波干擾、易損壞等問題。

技術實現思路

1、針對上述技術問題，本申請實施例提出了一種射頻連接器的多級電磁屏蔽腔體組件，能夠解決現在射頻連接器存在的屏蔽效果差、易受到外部電磁波干擾、易損壞的問題。

2、本申請實施例提供了一種射頻連接器的多級電磁屏蔽腔體組件，包括：

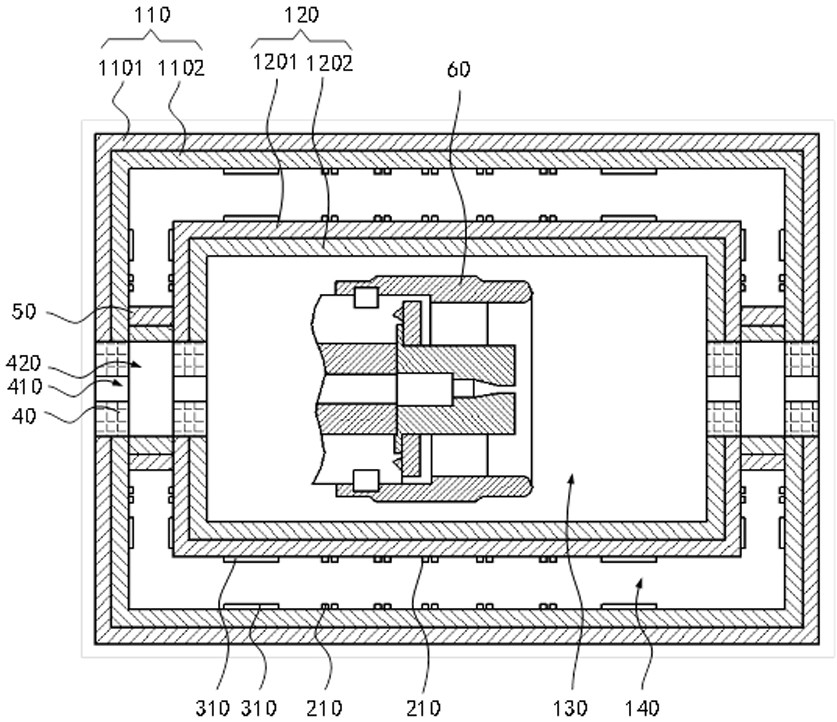

3、電磁屏蔽體，所述電磁屏蔽體內設有連接器容納腔，所述電磁屏蔽體厚度方向中部設有電磁抵消腔，其中，所述連接器容納腔用于放置射頻連接器；

4、外檢測探頭，設于所述電磁屏蔽體外；

5、外抵消微型天線模塊，設于所述電磁抵消腔內；

6、主控模塊，與所述外檢測探頭及所述外抵消微型天線模塊相連；

7、于工作狀態時，通過所述外檢測探頭檢測外部干擾電磁波的外干擾電磁參數，基于所述外干擾電磁參數及所述電磁屏蔽體的物理參數得到所述外干擾電磁參數抵達所述電磁抵消腔時的外干擾剩余能量，基于所述外干擾電磁參數及所述外干擾剩余能量啟動所述外抵消微型天線模塊產生外抵消電磁波，以抵消所述外干擾剩余能量。

8、在一些實施例中，所述電磁屏蔽體包括外屏蔽體及設于所述外屏蔽體內的內屏蔽體；

9、所述外屏蔽體包括外電屏蔽體及設于所述外電屏蔽體內側的外磁屏蔽體，所述內屏蔽體包括內電屏蔽體，設于所述內電屏蔽體外側的內磁屏蔽體，其中，所述外磁屏蔽體與所述內磁屏蔽體間設有所述電磁抵消腔。

10、在一些實施例中，所述射頻連接器的多級電磁屏蔽腔體組件，還包括：

11、內檢測探頭，設于所述連接器容納腔內；

12、內抵消天線模塊，設于所述外磁屏蔽體上，并與所述主控模塊相連；

13、于工作狀態時，通過所述內檢測探頭檢測內部干擾電磁波的內干擾電磁參數，基于所述內干擾電磁參數及所述內屏蔽體的物理參數得到所述內干擾電磁參數抵達所述電磁抵消腔時的內干擾剩余能量，基于所述內干擾電磁參數及所述內干擾剩余能量啟動所述內抵消天線模塊產生內抵消電磁波，以抵消所述內干擾剩余能量。

14、在一些實施例中，所述外抵消微型天線模塊及所述內抵消天線模塊均包括多個頻率的微型天線，多個所述微型天線間隔布置在所述外磁屏蔽體上、和所述內磁屏蔽體上。

15、在一些實施例中，所述主控模塊包括：

16、蓄能單元，與所述電磁屏蔽體相連；

17、主控單元，與所述蓄能單元、所述外抵消微型天線模塊、所述內抵消天線模塊、所述外檢測探頭及所述內檢測探頭相連。

18、在一些實施例中，所述蓄能單元包括：

19、熱電片，設于所述外磁屏蔽體、和/或所述內磁屏蔽體上；

20、導流裝置，與所述外屏蔽體、和/或所述內屏蔽體相連；

21、蓄電池，與所述熱電片、所述導流裝置及所述主控單元相連。

22、在一些實施例中，所述射頻連接器的多級電磁屏蔽腔體組件，還包括柔性屏蔽體，所述柔性屏蔽體設于所述電磁屏蔽體上、且位于所述連接器容納腔的兩端，所述柔性屏蔽體上設有電纜孔。

23、在一些實施例中，所述射頻連接器的多級電磁屏蔽腔體組件，還包括柔性屏蔽隔斷，所述柔性屏蔽隔斷設于所述電磁抵消腔內、且位于所述電磁屏蔽體與所述柔性屏蔽體連接處。

24、在一些實施例中，所述射頻連接器的多級電磁屏蔽腔體組件，還包括導電屏蔽膠帶，所述導電屏蔽膠帶用于密封所述電纜孔內的電纜與所述電纜孔連接處。

25、在一些實施例中，所述電磁屏蔽體外還設有耐磨涂層。

26、本申請?zhí)峁┝艘环N射頻連接器的多級電磁屏蔽腔體組件，通過在所述電磁屏蔽體內放置射頻連接器，并在所述電磁屏蔽體外設置所述外檢測探頭、在所述電磁抵消腔內設置所述外抵消微型天線模塊和所述主控模塊，能夠通過所述外檢測探頭檢測外部干擾電磁波的外干擾電磁參數，基于所述外干擾電磁參數及所述電磁屏蔽體的物理參數得到所述外干擾電磁參數抵達所述電磁抵消腔時的外干擾剩余能量，基于所述外干擾電磁參數及所述外干擾剩余能量啟動所述外抵消微型天線模塊產生外抵消電磁波，以抵消所述外干擾剩余能量，能夠解決現在射頻連接器存在的屏蔽效果差、易受到外部電磁波干擾、易損壞的問題，提高屏蔽效果。

技術特征：

1.一種射頻連接器的多級電磁屏蔽腔體組件，其特征在于，包括：

2.根據權利要求1所述的射頻連接器的多級電磁屏蔽腔體組件，其特征在于，所述電磁屏蔽體包括外屏蔽體及設于所述外屏蔽體內的內屏蔽體；

3.根據權利要求2所述的射頻連接器的多級電磁屏蔽腔體組件，其特征在于，還包括：

4.根據權利要求3所述的射頻連接器的多級電磁屏蔽腔體組件，其特征在于，所述外抵消微型天線模塊及所述內抵消天線模塊均包括多個頻率的微型天線，多個所述微型天線間隔布置在所述外磁屏蔽體上、和所述內磁屏蔽體上。

5.根據權利要求3所述的射頻連接器的多級電磁屏蔽腔體組件，其特征在于，所述主控模塊包括：

6.根據權利要求5所述的射頻連接器的多級電磁屏蔽腔體組件，其特征在于，所述蓄能單元包括：

7.根據權利要求1所述的射頻連接器的多級電磁屏蔽腔體組件，其特征在于，還包括柔性屏蔽體，所述柔性屏蔽體設于所述電磁屏蔽體上、且位于所述連接器容納腔的兩端，所述柔性屏蔽體上設有電纜孔。

8.根據權利要求7所述的射頻連接器的多級電磁屏蔽腔體組件，其特征在于，還包括柔性屏蔽隔斷，所述柔性屏蔽隔斷設于所述電磁抵消腔內、且位于所述電磁屏蔽體與所述柔性屏蔽體連接處。

9.根據權利要求7所述的射頻連接器的多級電磁屏蔽腔體組件，其特征在于，還包括導電屏蔽膠帶，所述導電屏蔽膠帶用于密封所述電纜孔內的電纜與所述電纜孔連接處。

10.根據權利要求1-9中任一項所述的射頻連接器的多級電磁屏蔽腔體組件，其特征在于，所述電磁屏蔽體外還設有耐磨涂層。

技術總結
本申請?zhí)峁┝吮旧暾執峁┝艘环N射頻連接器的多級電磁屏蔽腔體組件，包括：電磁屏蔽體，電磁屏蔽體內設有連接器容納腔，電磁屏蔽體厚度方向中部設有電磁抵消腔；外檢測探頭，設于電磁屏蔽體外；外抵消微型天線模塊，設于電磁抵消腔內；主控模塊，與外檢測探頭及外抵消微型天線模塊相連；于工作狀態時，通過外檢測探頭檢測外部干擾電磁波的外干擾電磁參數，基于外干擾電磁參數及電磁屏蔽體的物理參數得到外干擾電磁參數抵達電磁抵消腔時的外干擾剩余能量，基于外干擾電磁參數及外干擾剩余能量啟動外抵消微型天線模塊產生外抵消電磁波，以抵消外干擾剩余能量，解決現在射頻連接器存在的屏蔽效果差、易受到外部電磁波干擾、易損壞的問題。

技術研發人員：謝承志,謝逸云
受保護的技術使用者：東莞市信翰精密工業有限公司
技術研發日：
技術公布日：2025/4/24
