本發明涉及氣相白炭黑生產尾氣處理，具體為用于氣相白炭黑生產尾氣的回收設備。

背景技術：

1、氣相白炭黑生產尾氣是指在生產過程中產生的廢氣，主要來源于碳黑燃燒和化學反應過程。氣相白炭黑生產尾氣具有較多的酸性物質，因此在對氣相白炭黑生產尾氣排放前，需要對其進行回收處理。

2、氣相白炭黑生產尾氣中的酸性物質如果直接排放，可能會對設備造成腐蝕，影響生產設備的正常運行和壽命。脫酸處理可以有效去除這些酸性物質，保護設備免受腐蝕；隨著環保法規的日益嚴格，直接排放酸性尾氣會對環境造成污染。脫酸處理可以將酸性氣體轉化為無害物質，達到凈化空氣的目的，符合環保要求?。

3、如申請號為201821492790.x的中國實用新型專利公開了一種白炭黑干燥尾氣處理裝置，尾氣連接管道的上端通過卡扣固定有不銹鋼盤管，盤管上開設有密集的噴水孔，冷卻水通入盤管形成噴霧，有效降低尾氣溫度，且使白炭黑粉末產品固化落入儲存罐進行回收；該實用新型具有結構簡單、造價便宜、使用方便、使用效果好及速度快等特點。但其裝置還是存在一定的缺陷；

4、在對白炭黑生產中產生的尾氣進行處理時，僅僅將尾氣中的固態物質過濾出，對尾氣中的酸性物質并沒有進行處理，從而使得處理后的尾氣在排放后具有較大的污染性。?所以我們提出了用于氣相白炭黑生產尾氣的回收設備，以便于解決上述中提出的問題。

技術實現思路

1、本發明的目的在于提供用于氣相白炭黑生產尾氣的回收設備，以解決上述背景技術提出的目前市場上在對白炭黑生產中產生的尾氣進行處理時，僅僅將尾氣中的固態物質過濾出，對尾氣中的酸性物質并沒有進行處理，從而使得處理后的尾氣在排放后具有較大的污染性的問題。

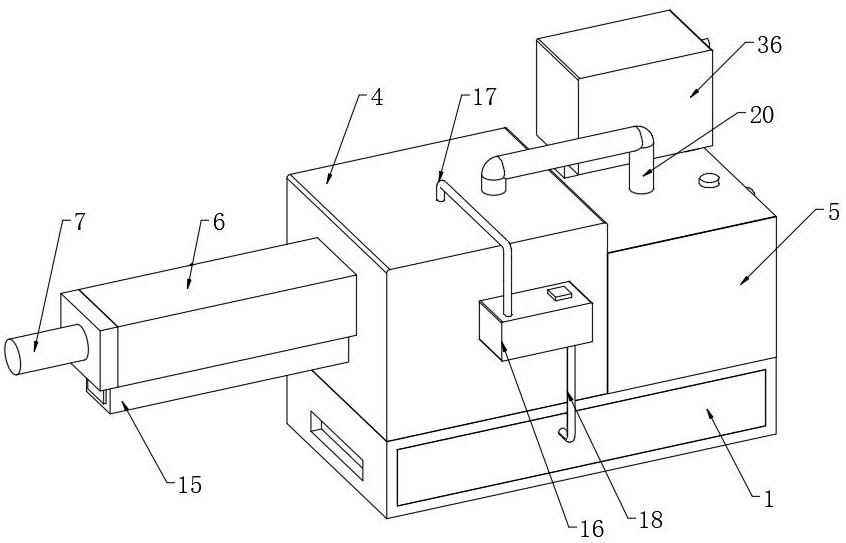

2、為實現上述目的，本發明提供如下技術方案：用于氣相白炭黑生產尾氣的回收設備，包括底座箱，所述底座箱的內部從左至右依次設置有散熱箱和安裝箱，且底座箱的上方安裝有降溫室和處理箱，所述降溫室的左側安裝有輸送通道，且輸送通道的內部前后兩側均設置有水冷換熱箱，所述水冷換熱箱的內部前后兩側均安裝有清潔刮板，且水冷換熱箱的內部前后兩側均開設有通槽，而且通槽內均安裝有滑塊，所述輸送通道的內部安裝有左右絲桿，所述輸送通道的內部下表面開設有清潔槽，且輸送通道的下方安裝有廢料箱；

3、所述降溫室的正表面安裝有循環水泵，且循環水泵的上下兩側分別安裝有出水管和進水管，所述出水管的下端安裝有第一噴淋組件，所述降溫室和處理箱之間通過送氣管相連通；

4、所述處理箱的右側安裝有增壓泵，且增壓泵的上下兩側分別安裝有出液管和進液管，所述出液管的下端安裝有第二噴淋組件，所述安裝箱的內部安裝有第二伺服電機，且第二伺服電機的上方通過輸出軸安裝有攪拌軸；

5、所述安裝箱的內部通過軸承座安裝有傳動軸，且傳動軸與攪拌軸之間通過第一連接皮帶相連接，所述散熱箱的內底部從左至右通過軸承座安裝有第一風扇軸和第二風扇軸，所述降溫室的下方安裝有排液管，所述散熱箱的內部安裝有導熱板，且導熱板的上方安裝有過濾網；

6、所述處理箱的上方安裝有氣體收集箱，且氣體收集箱的下方通過連接管與處理箱的內部相連通，所述氣體收集箱的的內部從下至上依次安裝有干燥濾網和活性炭濾網。

7、優選的，所述輸送通道的左側安裝有進氣機構，水冷換熱箱中的冷水與輸送泵相連接，輸送泵與水源相連接，水冷換熱箱中安裝有排水口。

8、采用上述結構設計，通過進氣機構將氣相白炭黑生產尾氣輸送至輸送通道中，輸送泵可將水源輸送至水冷換熱箱中，對水冷換熱箱中的水進行更換。

9、優選的，所述清潔刮板與水冷換熱箱固定連接，清潔刮板的上表面呈傾斜結構設計，清潔刮板的下表面與輸送通道的內底面相抵接。

10、采用上述結構設計，尾氣在經過輸送通道時，通過水冷換熱箱對尾氣進行初步散熱，較大的雜質會殘留在輸送通道內底部，清潔刮板在受力相對移動時，可將雜質推向清潔槽，并落入廢料箱中，從而便于對輸送通道的內部進行清潔。

11、優選的，所述左右絲桿與第一伺服電機的輸出端相連接，第一伺服電機固定在輸送通道的后側，左右絲桿貫穿于水冷換熱箱上的滑塊，滑塊與左右絲桿構成滑動連接結構，水冷換熱箱與輸送通道滑動連接。

12、采用上述結構設計，啟動第一伺服電機，第一伺服電機通過輸出軸帶動左右絲桿旋轉，左右絲桿帶動前后兩側的水冷換熱箱相對移動，水冷換熱箱帶動清潔刮板相對移動，對雜質進行清理。

13、優選的，所述第一噴淋組件位于降溫室的內部上方，進水管與散熱箱的內部相連通，進水管與散熱箱的連接位置位于導熱板的上方，同時位于過濾網的右側，導熱板的上方設置有冷卻水。

14、采用上述結構設計，尾氣通過輸送通道后進入至降溫室中，啟動循環水泵，循環水泵通過進水管將導熱板上的冷卻水抽出，而后通過出水管輸送至第一噴淋組件中，通過第一噴淋組件對尾氣進行二次降溫和降塵，從而提高對尾氣的凈化效率。

15、優選的，所述第二噴淋組件位于處理箱的內部，第二噴淋組件位于攪拌軸的上方，處理箱的內部裝有堿性溶液，堿性溶液的高度低于攪拌軸，進液管與處理箱的內部相連通。

16、采用上述結構設計，二次降溫和降塵的尾氣通過送氣管進入至處理箱中，啟動增壓泵，增壓泵通過進液管將處理箱中的堿性溶液抽出，而后通過出液管將堿性溶液輸送至第二噴淋組件排出，提高堿性溶液與尾氣的反應率，同時啟動第二伺服電機，第二伺服電機通過輸出軸帶動攪拌軸旋轉，攪拌軸帶動攪拌葉旋轉，攪拌葉對堿性溶液進行攪拌，進一步提高尾氣與堿性溶液的反應率。

17、優選的，所述攪拌軸上安裝有攪拌葉，攪拌軸與底座箱、處理箱的連接處設置有密封機構。

18、采用上述結構設計，攪拌軸受力轉動時，帶動攪拌葉旋轉，攪拌葉旋轉對堿性溶液進行攪拌，提高堿性溶液與尾氣的混合反應率。

19、優選的，所述第一風扇軸和第二風扇軸的上端均安裝有風扇，第二風扇軸與傳動軸之間通過第二連接皮帶相連接，第二風扇軸與第一風扇軸之間通過第三連接皮帶相連接，攪拌軸、傳動軸、第一風扇軸和第二風扇軸上均安裝有皮帶輪。

20、采用上述結構設計，攪拌軸旋轉時，通過第一連接皮帶帶動傳動軸旋轉，傳動軸通過第二連接皮帶帶動第二風扇軸旋轉，第二風扇軸通過第三連接皮帶帶動第一風扇軸旋轉，從而使第一風扇軸和第二風扇軸上的風扇向上吹風，對導熱板及上方的冷卻水起到散熱的效果，提高冷卻水的循環使用時間。

21、優選的，所述連接管上安裝有單向閥，氣體收集箱的上設置有檢修門。

22、采用上述結構設計，中和后的氣體通過連接管輸送至氣體收集箱中，實現對氣體的回收。

23、優選的，所述干燥濾網和活性炭濾網相互平行，且干燥濾網和活性炭濾網均與氣體收集箱可拆卸連接，第一伺服電機、循環水泵等驅動部件通過物聯網遠程控制。

24、采用上述結構設計，氣體在進入至氣體收集箱中后，可依次通過干燥濾網和活性炭濾網，對氣體進行干燥和再次過濾，從而完成對氣相白炭黑生產尾氣的回收處理。

25、與現有技術相比，本發明的有益效果是：該用于氣相白炭黑生產尾氣的回收設備：

26、設置有降溫室和水冷換熱箱，在對氣相白炭黑生產尾氣進行回收處理時，通過水冷換熱箱進行初步降溫，而后通過降溫室進行二次降溫，提高對尾氣的降溫效率，而后尾氣通過處理箱中進行脫酸處理，通過攪拌軸和第二噴淋組件提高堿性溶液與尾氣的混合反應率，從而提高對尾氣的回收效率；

27、設置有第一風扇軸和第二風扇軸，攪拌軸旋轉時，通過第一連接皮帶帶動傳動軸旋轉，傳動軸通過第二連接皮帶帶動第二風扇軸旋轉，第二風扇軸通過第三連接皮帶帶動第一風扇軸旋轉，從而使第一風扇軸和第二風扇軸上的風扇向上吹風，對導熱板及上方的冷卻水起到散熱的效果，提高冷卻水的循環使用時間；

28、設置有清潔刮板，啟動第一伺服電機，第一伺服電機通過輸出軸帶動左右絲桿旋轉，左右絲桿帶動前后兩側的水冷換熱箱相對移動，水冷換熱箱帶動清潔刮板相對移動，對雜質進行清理。
