本發明涉及檢測裝置，具體涉及一種土壤檢測處理用土壤溶解裝置。

背景技術：

1、土壤檢測是一項至關重要的環境監測活動，同時也是環境保護、農業生產以及地質研究等領域中的重要環節。它通過對土壤樣本進行分析，了解土壤的各種性質和指標，包括土壤的酸堿度（ph值）、養分含量（如氮、磷、鉀等）、重金屬含量、有機質含量、微生物數量與活性等，從而判斷土壤的肥力狀況、污染程度以及適宜種植的作物類型。土壤溶解裝置是一種用于將土壤樣本進行溶解處理的設備，以便后續進行各種化學分析和檢測。

2、如公告號為cn112221387b的中國發明專利提供了一種用于土壤檢測的連續式溶解裝置，通過清掃板底部設置的尼龍過濾絲，能夠攔截收集土壤中夾雜的地膜以及枝葉雜草等漂浮雜物，使溶解筒內部的溶解液較為潔凈，便于提取檢測。但該裝置在對土壤進行攪拌時，過強的攪拌力度可能會打碎土壤團聚體，影響顆粒分布，進而導致土壤特性遭到較大改變，不利于后續的檢測處理。

技術實現思路

1、本發明提供一種土壤檢測處理用土壤溶解裝置，以解決現有土壤溶解裝置在對土壤進行溶解時，過強的攪拌力度可能會導致土壤特性遭到較大改變，由此不利于后續的檢測處理的問題。

2、本發明的一種土壤檢測處理用土壤溶解裝置采用如下技術方案：一種土壤檢測處理用土壤溶解裝置包括溶解罐、調節機構和多個攪拌機構，溶解罐豎直設置。調節機構包括主轉管和控制桿。主轉管、控制桿均和溶解罐同軸設置。控制桿轉動地設置于溶解罐內。主轉管設置于控制桿的外側，主轉管和控制桿同步轉動，且主轉管能夠相對于控制桿上下移動。主轉管具有第一位置和第二位置，主轉管的第一位置處于主轉管的第二位置的下側，未溶解的土壤樣本推動主轉管由第一位置移動至第二位置。

3、多個攪拌機構沿著主轉管的軸向分布，每個攪拌機構包括多個攪拌組件，多個攪拌組件沿著主轉管的周向分布。每個攪拌組件包括葉片、切割刀和調節單元。葉片沿著主轉管的徑向設置。切割刀滑動地設置于葉片上，切割刀具有第一狀態和第二狀態，切割刀的第一狀態為切割刀處于葉片內，切割刀的第二狀態為切割刀處于葉片外。主轉管處于第一位置時，切割刀處于第一狀態。主轉管處于第二位置時，調節單元帶動切割刀由第一狀態轉變為第二狀態。

4、進一步地，每個葉片包括多個殼體，多個殼體沿著主轉管的徑向依次分布。殼體的四個側壁分別為第一側、第二側、第三側和第四側。其中殼體的第一側和第二側沿著主轉管的徑向依次分布。殼體的第一側和相鄰的殼體的第二側相抵。殼體的第三側和第四側沿著主轉管的切向依次分布。

5、切割刀包括多個刀片，每個殼體內設置有兩個刀片，兩個刀片分別設置于殼體的第三側和第四側，殼體的第三側和第四側均開設有開縫，刀片能夠沿著從殼體的第三側到第四側的方向移動。

6、進一步地，主轉管的周壁上開設有多個螺旋槽。每個刀片處于殼體內的一側轉動設置有第一改向輪。每個殼體內設置有兩個限位單元，兩個限位單元沿著從殼體的第三側到第四側的方向分布。每個限位單元包括第二改向輪和第三改向輪，第二改向輪和第三改向輪均轉動地設置于殼體內，第二改向輪和第三改向輪沿著從殼體的第一側到第二側的方向分布，且第二改向輪和第三改向輪分別處于第一改向輪的兩側。

7、每個調節單元設置于一個葉片內，每個調節單元包括第一拉繩和第二拉繩，第一拉繩和第二拉繩沿著從殼體的第三側到第四側的方向分布。第一拉繩和第二拉繩均沿著從殼體的第一側到第二側的方向設置，第一拉繩和第二拉繩均依次繞過每個殼體內的第一改向輪、第二改向輪和第三改向輪。第一拉繩的一端和第二拉繩的一端固定連接，第一拉繩的另一端和第二拉繩的另一端均穿過一個螺旋槽后和控制桿固定連接。

8、進一步地，每個調節單元還包括多個拉簧，每個拉簧連接殼體和一個刀片。

9、進一步地，調節機構還包括轉盤和壓簧，轉盤和溶解罐同軸設置，轉盤能夠繞自身軸線轉動地設置于溶解罐內。轉盤上開設有第一滑槽，第一滑槽豎直設置，主轉管的上端上下滑動地設置于第一滑槽內。壓簧連接轉盤和主轉管。

10、進一步地，第一滑槽的下端固定設置有第一擋環，第一擋環和轉盤同軸設置。主轉管的上端固定設置有第二擋環，第二擋環和主轉管同軸設置。主轉管處于第一位置時，第一擋環和第二擋環相抵。第一擋環上設置有固定塊，主轉管的外側開設有第二滑槽，第二滑槽豎直設置，固定塊滑動地設置于第二滑槽內。

11、進一步地，控制桿的上端固定設置有擰緊螺母，擰緊螺母和轉盤螺紋配合。

12、進一步地，一種土壤檢測處理用土壤溶解裝置還包括驅動機構，驅動機構包括電機，電機固定設置于溶解罐上，電機的輸出軸上固定設置有第一齒輪。轉盤上固定設置有第二齒輪，第二齒輪和轉盤同軸設置，第二齒輪和第一齒輪嚙合。

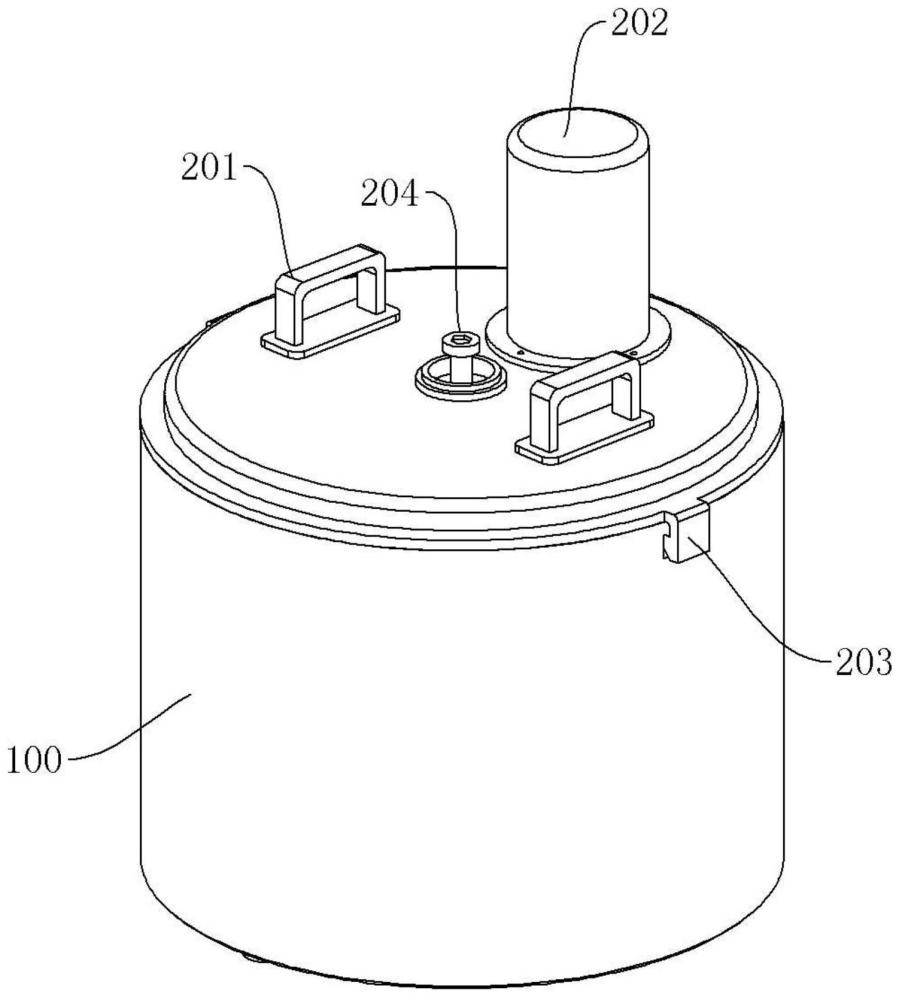

13、進一步地，溶解罐包括筒身和筒蓋，筒身豎直設置，筒身上開設有卡槽，筒蓋上設置有彈性卡扣，彈性卡扣與卡槽配合以連接筒身和筒蓋。

14、進一步地，筒蓋上固定設置有把手。

15、本發明的有益效果是：本發明的一種土壤檢測處理用土壤溶解裝置，通過設置的調節機構和攪拌機構，初始狀態時，主轉管處于第一位置，切割刀處于第一狀態。將土壤樣本和水倒入溶解罐中，由于土壤樣本和水處于分離狀態，土壤樣本沉在溶解罐底部。土壤樣本推動主轉管向上移動，使得主轉管由第一位置移動至第二位置，此時調節單元帶動切割刀由第一狀態轉變為第二狀態，切割刀處于葉片外。

16、轉動主轉管，主轉管帶動多個葉片同步轉動，切割刀處于葉片外，葉片有著對土壤更好的攪拌溶解效果。待到土壤樣本基本溶解，主轉管回到第一位置，切割刀由第二狀態轉變為第一狀態，以減少對土壤的破壞程度，避免過強的攪拌力度會導致土壤特性遭到較大改變。

技術特征：

1.一種土壤檢測處理用土壤溶解裝置，其特征在于：

2.根據權利要求1所述的一種土壤檢測處理用土壤溶解裝置，其特征在于：

3.根據權利要求2所述的一種土壤檢測處理用土壤溶解裝置，其特征在于：

4.根據權利要求3所述的一種土壤檢測處理用土壤溶解裝置，其特征在于：

5.根據權利要求1所述的一種土壤檢測處理用土壤溶解裝置，其特征在于：

6.根據權利要求5所述的一種土壤檢測處理用土壤溶解裝置，其特征在于：

7.根據權利要求5所述的一種土壤檢測處理用土壤溶解裝置，其特征在于：

8.根據權利要求5所述的一種土壤檢測處理用土壤溶解裝置，其特征在于：

9.根據權利要求1所述的一種土壤檢測處理用土壤溶解裝置，其特征在于：

10.根據權利要求9所述的一種土壤檢測處理用土壤溶解裝置，其特征在于：

技術總結
本發明涉及檢測裝置技術領域，具體涉及一種土壤檢測處理用土壤溶解裝置。一種土壤檢測處理用土壤溶解裝置包括溶解罐、調節機構和多個攪拌機構，調節機構包括主轉管和控制桿。每個攪拌機構包括多個攪拌組件，每個攪拌組件包括葉片、切割刀和調節單元。土壤樣本和水處于分離狀態時，切割刀處于葉片外，對土壤有更好的攪拌溶解效果。待到土壤樣本基本溶解，切割刀處于葉片內，以減少對土壤的破壞程度。本發明提供一種土壤檢測處理用土壤溶解裝置，以解決現有土壤溶解裝置在對土壤進行溶解時，過強的攪拌力度可能會導致土壤特性遭到較大改變，由此不利于后續的檢測處理的問題。

技術研發人員：常福蘭,于正東,楊曉東,周志強,張偉,許新國
受保護的技術使用者：德州華恒環保科技有限公司
技術研發日：
技術公布日：2025/4/24
