本發明涉及除味裝置，具體是一種家禽類糞便除味處理裝置及其處理工藝。

背景技術：

1、利用除臭劑去除家禽類糞便的臭味是一種綜合性處理策略，結合了物理、化學和生物技術來減少或消除有害氣體排放。在物理和化學方法中，可以通過添加沸石、氫氧化鎂等礦物添加劑來吸附和中和氨氣與其他惡臭成分。同時，氣味氧化劑如高錳酸鉀能夠分解惡臭氣體，而植物提取物和掩蔽劑則有助于改善空氣質量。微生物除臭技術通過引入特定的微生物菌群，例如em菌，這些微生物可以在糞便中定殖并分解產生惡臭的有機物，從而減少惡臭的產生。采用高效的噴灑設備可以確保除臭劑均勻分布，加速惡臭的中和和分解。綜合這些策略可以有效控制和消除家禽糞便產生的臭味，為養殖場創造一個更潔凈、環保的養殖環境。

2、在家禽養殖場的異味控制過程中，常規做法涉及通過人工操作噴霧裝置釋放霧化的除臭劑，或利用固定式與移動式噴霧系統實現自動化噴灑。然而，此種噴灑方法導致大部分除臭劑未能充分作用于空氣中的異味分子，而是直接沉降至地面，造成顯著的除臭劑損耗，進而降低了除臭劑的使用效率。

3、因此，有必要提供一種家禽類糞便除味處理裝置及其處理工藝解決上述技術問題。

技術實現思路

1、本發明的目的在于提供一種家禽類糞便除味處理裝置及其處理工藝，有效回收滴落的除臭劑，減少了除臭劑的消耗量，降低了使用成本。

2、本發明的上述技術目的是通過以下技術方案得以實現的：一種家禽類糞便除味處理裝置，包括儲液池和混合池，所述混合池設置在儲液池的正上方，所述儲液池的頂部開口處固定安裝有支撐架，所述支撐架上固定安裝有濾網，所述支撐架頂端的中部固定安裝有輸液筒，所述輸液筒的頂部與混合池固定連接，所述輸液筒內設置有用于將儲液池內的溶液輸入混合池的輸液機構，所述混合池的底端安裝有多個噴霧組件，所述儲液池內腔的中部設置有過濾筒，所述輸液筒的底端伸入所述過濾筒內。

3、本發明的進一步設置為：所述混合池的頂端固定安裝有頂蓋，所述頂蓋的頂端固定安裝有電機，所述電機的輸出端固定安裝有第一轉軸，所述第一轉軸設置在混合池的內部，所述第一轉軸上固定套裝有安裝座，所述安裝座上固定安裝有攪拌葉。

4、本發明的進一步設置為：所述輸液機構包括輸送螺桿，所述輸送螺桿轉動安裝在所述輸液筒內，所述第一轉軸的底端伸入輸液筒內，所述第一轉軸的底端通過單向軸承與輸送螺桿的頂端單向傳動連接。

5、本發明的進一步設置為：所述儲液池內腔的底部轉動安裝有旋轉盤，所述過濾筒的底端與旋轉盤轉動連接，所述過濾筒的頂端與支撐架固定連接，所述輸送螺桿的底端固定連接有第二轉軸，所述第二轉軸貫穿輸液筒的底壁，所述第二轉軸的底端與旋轉盤固定連接，所述旋轉盤頂部的外側固定連接有刮板，所述刮板與過濾筒的外壁相貼合。

6、本發明的進一步設置為：所述旋轉盤頂部的邊緣固定安裝有輸送缸，所述刮板為中空設置，所述刮板的一側開設有吸入口，所述刮板的底端與輸送缸相連通，所述輸送缸的內部轉動安裝有第三轉軸，所述第三轉軸上固定安裝有多個閥板，多個閥板以第三轉軸的軸心線為陣列中心呈環形陣列分布，所述第三轉軸的一端貫穿輸送缸的端壁，且第三轉軸的該端固定安裝有壓輥，所述壓輥壓在儲液池的底壁上，所述輸送缸的底端連通設置有出液管，所述出液管的出口朝著靠近壓輥的方向傾斜設置，所述出液管貫穿所述旋轉盤。

7、本發明的進一步設置為：所述噴霧組件包括缸筒、霧化噴頭、塞桿和活塞，所述缸筒貫穿所述混合池的底壁，且缸筒與混合池的底壁固定連接，所述活塞滑動安裝在缸筒內，所述塞桿的底端與活塞固定連接，所述塞桿的頂端嵌入安裝有滾珠，所述缸筒的內部設置有彈簧，所述活塞通過彈簧與缸筒的底壁彈性連接，所述缸筒的底端連通設置有出液口，所述出液口的底端連通設置有霧化噴頭，所述出液口內設置有第一單向閥，所述活塞上開設有通孔，通孔內設置有第二單向閥。

8、本發明的進一步設置為：所述輸液筒筒壁的頂部開設有出液孔，所述輸液筒的底端連通設置有進液口，所述進液口內設置有第三單向閥。

9、本發明的進一步設置為：所述儲液池底部的一側連通設置有排液口，排液口上設置有閥門。

10、本發明的進一步設置為：所述儲液池頂部的邊緣固定套裝有安裝環，所述安裝環上安裝有多個風扇。

11、上述一種家禽類糞便除味處理裝置進行除味的方法，包括以下步驟：

12、s1.將裝置放置在養殖場內部，將水和除臭劑添加至儲液池內，經過過濾筒過濾后，通過輸液機構將除臭劑輸送至混合池的內部；

13、s2.除臭劑通過多個噴霧組件霧化后噴出，霧化后的除臭劑與空氣中的臭味物質結合，起到除臭作用；

14、s3.隨后除臭劑向下滴落至濾網上，經過濾網過濾后流動至儲液池內，對除臭劑進行回收。

15、綜上所述，本發明具有以下有益效果：

16、本發明通過混合池和多個噴霧組件的有效組合，實現了除臭劑的均勻霧化，促使其與空氣中的臭味物質充分接觸，顯著提升了除臭效率，通過濾網和過濾筒的雙重過濾作用，有效回收滴落的除臭劑，減少了除臭劑的消耗量，降低了使用成本，過濾筒的設置保證了進入噴霧組件的溶液不會存在大顆粒雜質，有效防止了噴霧組件被堵塞，保證了噴霧的連續性和穩定性。同時，風扇的設置促進了環境中氣體的流動，使得氣體聚集在混合池和儲液池之間，有助于除臭劑更好地對空氣進行除臭，從而改善了養殖場的整體環境質量；

17、本發明在攪拌葉對混合池內的溶液進行攪拌時，還能通過引導桿推動滾珠往復上下移動，以對霧化噴頭的噴霧提供動力，使得霧化噴頭無需其他電學驅動機構進行驅動，降低了生產成本；

18、本發明通過旋轉盤頂部外側固定連接的刮板能夠刮除過濾筒外壁上的雜質，防止了過濾筒的堵塞，同時，旋轉盤帶動輸送缸和刮板公轉，壓輥的設置使得閥板旋轉并產生吸力，將刮下的雜質吸入出液管排出，有效減少了儲液池內的懸浮物雜質含量，且通過壓輥的設置，使得壓輥旋轉時，能夠?qū)θ芤褐械膽腋∥镫s質進行擠壓，使其壓縮沉淀在儲液池內腔的底部位置，從而能夠進一步減少儲液池內的懸浮物雜質的含量，以減少堵塞在過濾筒上的雜質，通過出液管的傾斜設置利用離心力作用，使溶液和雜質更易排出，進一步防止了雜質堵塞出液管，提高了裝置的使用壽命，降低了維護成本。

技術特征：

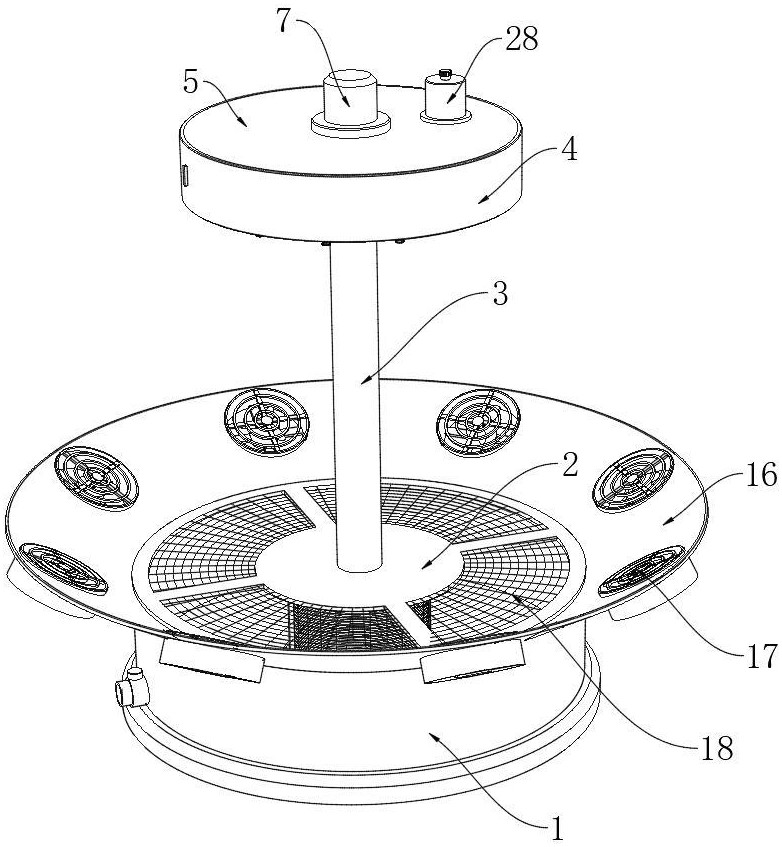

1.一種家禽類糞便除味處理裝置，包括儲液池（1）和混合池（4），所述混合池（4）設置在儲液池（1）的正上方，其特征在于：所述儲液池（1）的頂部開口處固定安裝有支撐架（2），所述支撐架（2）上固定安裝有濾網（18），所述支撐架（2）頂端的中部固定安裝有輸液筒（3），所述輸液筒（3）的頂部與混合池（4）固定連接，所述輸液筒（3）內設置有用于將儲液池（1）內的溶液輸入混合池（4）的輸液機構，所述混合池（4）的底端安裝有多個噴霧組件（6），所述儲液池（1）內腔的中部設置有過濾筒（19），所述輸液筒（3）的底端伸入所述過濾筒（19）內。

2.根據權利要求1所述的一種家禽類糞便除味處理裝置，其特征在于：所述混合池（4）的頂端固定安裝有頂蓋（5），所述頂蓋（5）的頂端固定安裝有電機（7），所述電機（7）的輸出端固定安裝有第一轉軸（10），所述第一轉軸（10）設置在混合池（4）的內部，所述第一轉軸（10）上固定套裝有安裝座（11），所述安裝座（11）上固定安裝有攪拌葉（12）。

3.根據權利要求2所述的一種家禽類糞便除味處理裝置，其特征在于：所述輸液機構包括輸送螺桿（8），所述輸送螺桿（8）轉動安裝在所述輸液筒（3）內，所述第一轉軸（10）的底端伸入輸液筒（3）內，所述第一轉軸（10）的底端通過單向軸承（9）與輸送螺桿（8）的頂端單向傳動連接。

4.根據權利要求3所述的一種家禽類糞便除味處理裝置，其特征在于：所述儲液池（1）內腔的底部轉動安裝有旋轉盤（20），所述過濾筒（19）的底端與旋轉盤（20）轉動連接，所述過濾筒（19）的頂端與支撐架（2）固定連接，所述輸送螺桿（8）的底端固定連接有第二轉軸（15），所述第二轉軸（15）貫穿輸液筒（3）的底壁，所述第二轉軸（15）的底端與旋轉盤（20）固定連接，所述旋轉盤（20）頂部的外側固定連接有刮板（21），所述刮板（21）與過濾筒（19）的外壁相貼合。

5.根據權利要求4所述的一種家禽類糞便除味處理裝置，其特征在于：所述旋轉盤（20）頂部的邊緣固定安裝有輸送缸（22），所述刮板（21）為中空設置，所述刮板（21）的一側開設有吸入口（2101），所述刮板（21）的底端與輸送缸（22）相連通，所述輸送缸（22）的內部轉動安裝有第三轉軸（23），所述第三轉軸（23）上固定安裝有多個閥板（25），多個閥板（25）以第三轉軸（23）的軸心線為陣列中心呈環形陣列分布，所述第三轉軸（23）的一端貫穿輸送缸（22）的端壁，且第三轉軸（23）的該端固定安裝有壓輥（24），所述壓輥（24）壓在儲液池（1）的底壁上，所述輸送缸（22）的底端連通設置有出液管（26），所述出液管（26）的出口朝著靠近壓輥（24）的方向傾斜設置，所述出液管（26）貫穿所述旋轉盤（20）。

6.根據權利要求3所述的一種家禽類糞便除味處理裝置，其特征在于：所述噴霧組件（6）包括缸筒（61）、霧化噴頭（63）、塞桿（68）和活塞（66），所述缸筒（61）貫穿所述混合池（4）的底壁，且缸筒（61）與混合池（4）的底壁固定連接，所述活塞（66）滑動安裝在缸筒（61）內，所述塞桿（68）的底端與活塞（66）固定連接，所述塞桿（68）的頂端嵌入安裝有滾珠（69），所述缸筒（61）的內部設置有彈簧（62），所述活塞（66）通過彈簧（62）與缸筒（61）的底壁彈性連接，所述缸筒（61）的底端連通設置有出液口（64），所述出液口（64）的底端連通設置有霧化噴頭（63），所述出液口（64）內設置有第一單向閥（65），所述活塞（66）上開設有通孔，通孔內設置有第二單向閥（67）。

7.根據權利要求6所述的一種家禽類糞便除味處理裝置，其特征在于：所述輸液筒（3）筒壁的頂部開設有出液孔（301），所述輸液筒（3）的底端連通設置有進液口（14），所述進液口（14）內設置有第三單向閥。

8.根據權利要求1所述的一種家禽類糞便除味處理裝置，其特征在于：所述儲液池（1）底部的一側連通設置有排液口（27），排液口（27）上設置有閥門。

9.根據權利要求1所述的一種家禽類糞便除味處理裝置，其特征在于：所述儲液池（1）頂部的邊緣固定套裝有安裝環（16），所述安裝環（16）上安裝有多個風扇（17）。

10.一種采用權利要求1-9任一項所述的一種家禽類糞便除味處理裝置進行除味的方法，其特征在于，包括以下步驟：

技術總結
本發明涉及除味裝置技術領域，公開了一種家禽類糞便除味處理裝置及其處理工藝，家禽類糞便除味處理裝置包括儲液池和混合池，混合池設置在儲液池的正上方，儲液池的頂部開口處固定安裝有支撐架，支撐架上固定安裝有濾網，支撐架頂端的中部固定安裝有輸液筒，輸液筒的頂部與混合池固定連接；本發明通過混合池和多個噴霧組件的有效組合，實現了除臭劑的均勻霧化，促使其與空氣中的臭味物質充分接觸，顯著提升了除臭效率，通過濾網和過濾筒的雙重過濾作用，有效回收滴落的除臭劑，減少了除臭劑的消耗量，降低了使用成本，過濾筒的設置保證了進入噴霧組件的溶液不會存在大顆粒雜質，有效防止了噴霧組件被堵塞，保證了噴霧的連續性和穩定性。

技術研發人員：劉海萍,李玉泉,盧皎,楊泮香
受保護的技術使用者：云南俏鈮俏生物技術有限公司
技術研發日：
技術公布日：2025/4/24
