本發明是一種用于毛茶解塊抖篩裝置，屬于茶葉加工設備領域。

背景技術：

毛茶，也稱毛條，鮮葉經過初制后的產品稱為毛茶，其品質特征已基本形成，可以飲用。清茶、紅茶以及綠茶的原料茶也稱為毛茶，分稱紅毛茶和綠毛茶、青毛茶。

現有技術公開了申請?zhí)枮椋?01520593915.8的一種用于毛茶解塊抖篩裝置，包括解塊工作臺，在解塊工作臺的上部設有解塊箱，解塊箱的內部設有可在豎平面轉動的解塊輪，解塊箱的右側底部開有出料口，解塊工作臺的左側設有支柱，支柱支撐在輸送箱的左側，輸送箱的右側支撐在解塊箱上，在輸送箱內沿輸送箱的輸送方向設有通過皮帶輪傳動輸送帶，輸送帶的右端伸入到解塊箱內并位于解塊輪的左上方，解塊工作臺的右側設有篩床，篩床與解塊箱的出料口相通；本發明將普洱茶生產過程中解塊和抖篩裝置進行結合，既可進行對揉捻后的茶葉進行解塊，又能進行篩分，使整過茶葉生產過程機械化程度更高，生產效率也得到提高，降低了生產成本。但是其不足之處在于茶葉篩分不夠精細，需增加篩分次數，加大后續作業人員的工作量，降低了生產效率。

技術實現要素：

針對現有技術存在的不足，本發明目的是提供一種用于毛茶解塊抖篩裝置，以解決現有的解塊抖篩裝置茶葉篩分不夠精細，需增加篩分次數，加大后續作業人員的工作量，降低了生產效率的問題。

為了實現上述目的，本發明是通過如下的技術方案來實現：一種用于毛茶解塊抖篩裝置，其結構包括電機、電機輪、皮帶、中間皮帶輪、皮帶罩、大皮帶輪、機架、電控箱、入口蓋板、解塊桶體、風機、定位法蘭、定位柄、出料口、左輸送帶、機床、右輸送帶、抖篩裝置，所述電機與電機輪相連接，所述皮帶與中間皮帶輪相連接，所述機架上設有電控箱，所述解塊桶體與風機相連接，所述定位法蘭與定位柄相連接，所述左輸送帶通過機床與右輸送帶相連接，所述抖篩裝置由篩網、一層篩床、篩選框、篩上物排料口、二層篩床、振動電機、底座、自動加油器、篩下物排料口組成，所述篩網通過一層篩床與篩選框相連接，所述篩選框與篩上物排料口相連接，所述二層篩床下方設有振動電機，所述振動電機與風機相連接，所述底座上設有自動加油器，所述篩下物排料口與一層篩床相連接，所述抖篩裝置與解塊桶體相連接。

進一步地，所述電機輪與皮帶相連接。

進一步地，所述中間皮帶輪通過皮帶罩與大皮帶輪相連接。

進一步地，所述入口蓋板與解塊桶體相連接。

進一步地，所述出料口下方為左輸送帶。

本發明的有益效果為設有抖篩裝置，能夠精細篩分毛茶，并通過自動加油器不斷補充油液，使之連續振動進行篩分工作，減少后續作業人員的工作量，提高生產效率。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本發明的其它特征、目的和優點將會變得更明顯：

圖1為本發明一種用于毛茶解塊抖篩裝置的結構示意圖；

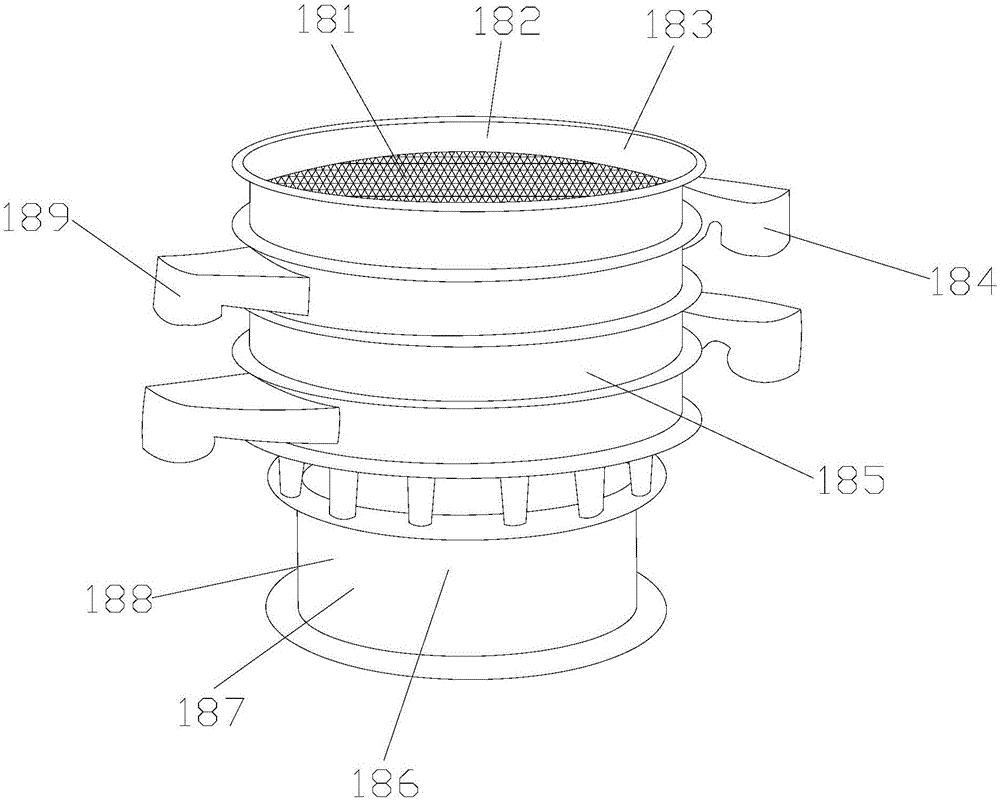

圖2為本發明的抖篩裝置示意圖。

圖3為本發明的工作原理示意圖。

圖中：電機-1、電機輪-2、皮帶-3、中間皮帶輪-4、皮帶罩-5、大皮帶輪-6、機架-7、電控箱-8、入口蓋板-9、解塊桶體-10、風機-11、定位法蘭-12、定位柄-13、出料口-14、左輸送帶-15、機床-16、右輸送帶-17、抖篩裝置-18、篩網-181、一層篩床-182、篩選框-183、篩上物排料口-184、二層篩床-185、振動電機-186、底座-187、自動加油器-188、篩下物排料口-189。

具體實施方式

為使本發明實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本發明。

請參閱圖1-圖2，本發明提供一種技術方案：一種用于毛茶解塊抖篩裝置，其結構包括電機1、電機輪2、皮帶3、中間皮帶輪4、皮帶罩5、大皮帶輪6、機架7、電控箱8、入口蓋板9、解塊桶體10、風機11、定位法蘭12、定位柄13、出料口14、左輸送帶15、機床16、右輸送帶17、抖篩裝置18，所述電機1與電機輪2相連接，所述皮帶3與中間皮帶輪4相連接，所述機架7上設有電控箱8，所述解塊桶體10與風機11相連接，所述定位法蘭12與定位柄13相連接，所述左輸送帶15通過機床16與右輸送帶17相連接，所述抖篩裝置18由篩網181、一層篩床182、篩選框183、篩上物排料口184、二層篩床185、振動電機186、底座187、自動加油器188、篩下物排料口189組成，所述篩網181通過一層篩床182與篩選框183相連接，所述篩選框183與篩上物排料口184相連接，所述二層篩床185下方設有振動電機186，所述振動電機186與風機11相連接，所述底座187上設有自動加油器188，所述篩下物排料口189與一層篩床182相連接，所述抖篩裝置18與解塊桶體10相連接，所述電機輪2與皮帶3相連接，所述中間皮帶輪4通過皮帶罩5與大皮帶輪6相連接，所述入口蓋板9與解塊桶體10相連接，所述出料口14下方為左輸送帶15。

在進行使用時，參閱圖3，啟動電機1帶動抖篩裝置18，毛茶落入一層篩床182上，由振動電機186帶動其在篩網181作往復抖動，使長形的或細緊的茶條斜穿篩網181，通過篩下物排料口189排出左輸送帶15，圓形的或粗根的茶頭留在篩床上，通過篩上物排料口184排出右輸送帶17。

以上顯示和描述了本發明的基本原理和主要特征和本發明的優點,對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。
