本實用新型涉及食品加工設備技術領域，尤其涉及一種應用于多層篩選機中的底層震板機構。

背景技術：

在食品加工流程中，生產后完成后的食品通常難免混合有其他物料及碎裂后的細小顆粒及粉料，為此需要對該混合物料進行篩選分離以得到成品料。目前采用的方式主要是利用物料本身重力并依靠風機的吹力將粉料吹離而留下成品料的方式實現，或者以鏤空輸送帶輸運物料去除粉料的方式實現。但這樣的方式難以分離出混入成品料中的雙胞胎料，例如未完全脫殼的物料或其他物料等多種直徑不同的物料，通常雙胞胎料與成品料間顆粒大小存在差別，但以上述方式難以分離，需要操作人員人工分離，工作負擔較大，因此需求一種能夠有效分離成品料中混合的多種直徑不同的其他物料的機構。

技術實現要素：

針對現有技術中存在的上述問題，現提供一種旨在能夠有效分離成品料中混合的多種直徑不同的其他物料的底層震板機構，應用于篩選機中，以減輕操作人員的工作負擔。

具體技術方案如下：

一種應用于多層篩選機中的底層震板機構，多層篩選機包括底座和多層篩板，每一層篩板上分別開設有直徑不同的孔槽，且每一層篩板分別具有一個出料端，用以輸出不同直徑的物料，并且，由上而下的方向上，每一層篩板的孔槽的直徑逐漸減小；

底層震板機構包括底層篩板和震動電機，且底層篩板安裝于底座的上端，震動電機固定安裝于底層篩板的下端面，多層的篩板由下而上依次安裝于底層篩板的上方。

在本實用新型提供的應用于多層篩選機中的底層震板機構中，還具有這樣的特征，底層篩板由一隔板分隔為上下布置的第一層和第二層，隔板上貫穿開設有若干通孔，第二層的底面向下傾斜布置，且第二層的一側開口并向外延伸形成有一底層出料端。

在本實用新型提供的應用于多層篩選機中的底層震板機構中，還具有這樣的特征，通孔的數量為四個且布置于隔板的四周。

在本實用新型提供的應用于多層篩選機中的底層震板機構中，還具有這樣的特征，底層篩板的底部固裝有一震動支板，震動電機安裝于震動支板上。

在本實用新型提供的應用于多層篩選機中的底層震板機構中，還具有這樣的特征，震動電機的數量為兩個。

在本實用新型提供的應用于多層篩選機中的底層震板機構中，還具有這樣的特征，底座的上端通過多個壓簧與底層篩板相連。

上述技術方案的有益效果在于：

底層震板機構應用于多層篩選機中，多層篩選機包括底座和多層篩板，每一篩板上分別開設有直徑不同的孔槽，每一篩板均具有出料端，用以輸出不同直徑的物料，底層震板機構包括安裝于底座上端的底層篩板和固定安裝于底層篩板的下端面的震動電機，多層篩板由下而上依次安裝于底層篩板的上方，物料由最上層的篩板中投入，在震動電機作用下，帶動底層篩板及位于其上方的多層篩板震動，將物料根據直徑的不同分別由每一層篩板中輸出，有效分離成品料中混合的多種直徑不同的其他物料，減輕了操作人員的工作負擔。

附圖說明

圖1為本實用新型的一種應用于多層篩選機中的底層震板機構的實施例的主視圖；

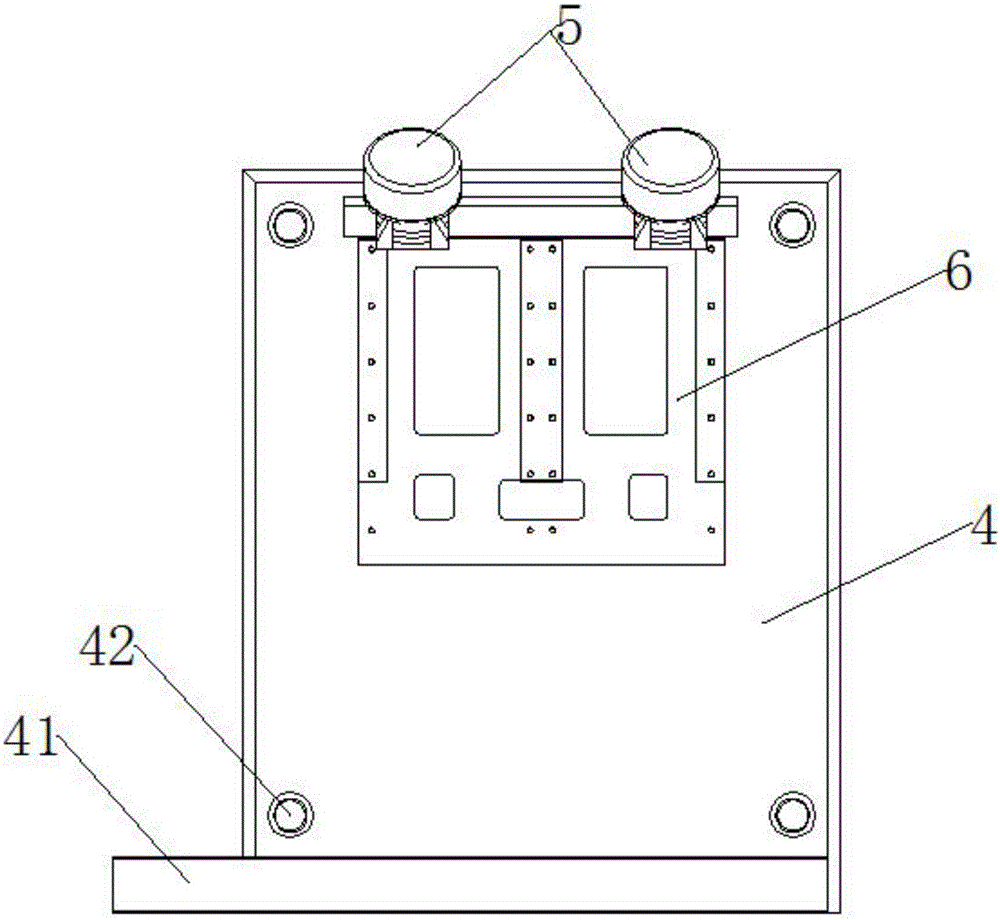

圖2為本實用新型的一種應用于多層篩選機中的底層震板機構的實施例的仰視圖；

圖3為本實用新型的底層震板機構的實施例應用于多層篩選機中的分解圖。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，以下實施例結合附圖1至3對本實用新型提供的應用于多層篩選機中的底層震板機構作具體闡述。

參閱圖1，為一種應用于多層篩選機中的底層震板機構的實施例的主視圖；結合圖2，為一種應用于多層篩選機中的底層震板機構的實施例的仰視圖；以及圖3，為底層震板機構的實施例應用于多層篩選機中的分解圖，且為清晰顯示震動篩選機的結構特征的目的，圖中部分結構以透視的方式示出，部分結構則不予以示出。如圖1至圖3中所示，本實用新型提供的底層震板機構1應用于多層篩選機中，多層篩選機包括底座3和多層篩板2，每一篩板上分別開設有直徑不同的孔槽，且每一篩板分別具有一個出料端21，用以輸出不同直徑的物料，并且，由上而下的方向上，多層篩板2的孔槽的直徑逐漸減小。

底層震板機構1包括底層篩板4和震動電機5，且底層篩板4安裝于底座3上端，震動電機5固定安裝于底層篩板4的下端面，多層篩板2由下而上依次安裝于底層篩板4的上方。物料由最上層的篩板中投入，在震動電機5作用下，帶動底層篩板4及位于其上方的多層篩板2震動，將物料根據直徑的不同分別由每一層篩板2中輸出，方便有效的分離混合物料，減輕了操作人員的工作負擔。

在一種優選的實施方式中，具體如圖1和圖3中所示，底層篩板4由一隔板43分隔為上下布置的第一層44和第二層45，隔板43上貫穿開設有若干通孔42，第二層45的底面向下傾斜布置，且第二層45的一側開口并向外延伸形成有一底層出料端21，用以輸出粉料。進一步的，通孔42的數量為四個且布置于隔板43的四周。

作為進一步的優選實施方式中，具體如圖2和圖3中所示，底層篩板4的底部固裝有一震動支板6，震動電機5安裝于震動支板6上，用以作為震動源，且以進一步的，震動電機5的數量為兩個。

在一種優選的實施方式中，具體如圖3中所示，底座3的上端通過多個壓簧31與底層篩板4相連，從而起到減震的效果。

具體的，上述的多層篩板2為至少兩層，從而分離直徑存在不同的混合物料和粉料。且在本實施例中，多層篩選機主要應用于對老醋產品進行篩選，例如老醋花生、老醋蠶豆等等，加工后的老醋產品通常難免混合有其他物料及碎裂后的細小顆粒及粉料，通過震動篩選的方式能夠方便的篩選出成品料，并分離分別得到雙胞胎料和粉料，其中雙胞胎料包括與成品料的直徑差別較大的其他物料或相同物料。

在上述技術方案中，底層震板機構1應用于多層篩選機中，多層篩選機包括底座3和多層篩板2，每一篩板上分別開設有直徑不同的孔槽，每一篩板均具有出料端21，用以輸出不同直徑的物料，底層震板機構1包括安裝于底座3上端的底層篩板4和固定安裝于底層篩板4的下端面的震動電機5，多層篩板2由下而上依次安裝于底層篩板4的上方，物料由最上層的篩板中投入，在震動電機5作用下，帶動底層篩板4及位于其上方的多層篩板2震動，將物料根據直徑的不同分別由每一層篩板2中輸出，有效分離成品料中混合的多種直徑不同的其他物料，減輕了操作人員的工作負擔。

以上所述僅為本實用新型的較佳實施例，對本實用新型而言僅僅是說明性的，而非限制性的。本專業技術人員理解，在本實用新型權利要求所限定的精神和范圍內可對其進行許多改變，修改，甚至等效，但都將落入本實用新型的保護范圍內。
