本技術涉及混凝土，特別涉及一種用于混凝土攪拌機的輔助出料裝置。

背景技術：

1、混凝土，簡稱為"砼(tóng)"：是指由膠凝材料將集料膠結成整體的工程復合材料的統稱。通常講的混凝土一詞是指用水泥作膠凝材料，砂、石作集料；與水(可含外加劑和摻合料)按一定比例配合，經攪拌而得的水泥混凝土，也稱普通混凝土，它廣泛應用于土木工程。

2、混凝土攪拌完成后進行出料使用，傳統的出料裝置結構單一，無法快速的對放料進行啟閉，容易造成材料出料過多導致材料浪費，而且多數出料裝置缺乏大骨料篩選過濾措施，在配筋密集的建筑構件進行混凝土澆筑時需要嚴格控制骨料尺寸，避免尺寸過大的骨料卡在鋼筋間隙中，導致結構澆筑的混凝土無法進入鋼筋框架內部，造成構件強度降低。因此，針對上述問題提出一種混凝土攪拌機的輔助出料裝置。

技術實現思路

1、有鑒于此，本實用新型提供了一種用于混凝土攪拌機的輔助出料裝置，以解決上述技術問題。

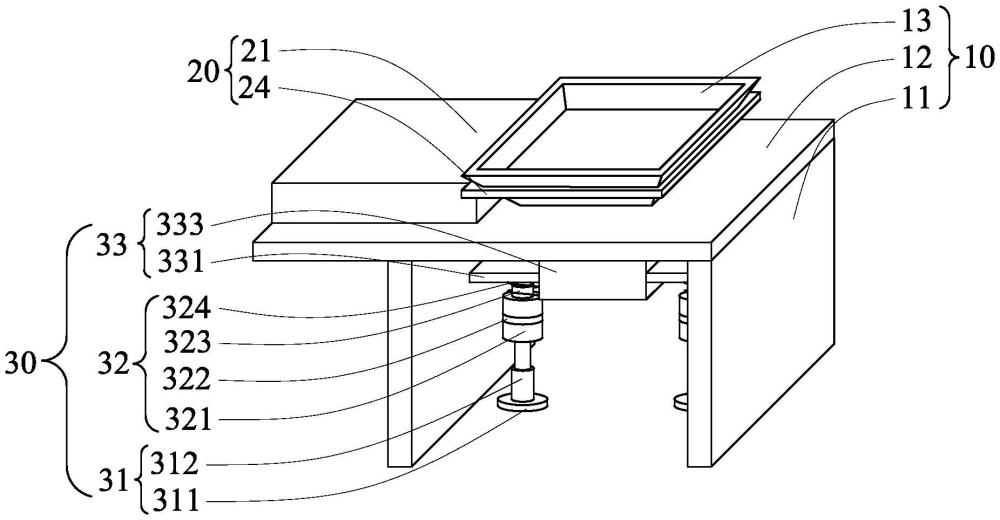

2、一種用于混凝土攪拌機的輔助出料裝置，其包括一個主體，一個設置在所述主體上的啟閉機構，以及一個設置在所主體上的篩選機構。所述主體包括一個支撐架，一個設置在所述支撐架上的工作臺面，以及一個料斗。所述啟閉機構包括一個設置所述工作臺面上的固定殼體，一個設置在所述固定殼體內的驅動電機，一個設置在所述驅動電機上的擋板，以及一個設置在所述料斗上的擋板插入槽。所述擋板一端設置在所述固定殼體內，并與所述驅動電機嚙合連接。所述篩選機構包括一個設置在地面上的升降機構，一個設置在所述升降機構的減震機構，以及一個設置在所述減震機構上的震動篩料機構。所述升降機構包括兩個設置在地面上的底板，以及兩個分別設置在所述底板上的電液推桿，兩個所述底板以所述料斗為軸呈軸對稱。所述減震機構包括兩個分別設置在所述電液推桿上的固定塊，兩個分別設置在所述固定塊內的減震橡膠墊，兩個分別設置在所述減震橡膠墊上的伸縮桿，以及兩個分別套設在所述伸縮桿上的避震彈簧。所述伸縮桿與避震彈簧設置在所述固定塊與震動篩料機構之間，所述震動篩料機構包括兩個連接在所述伸縮桿上的連接板，兩個設置在所述連接板上的震動電機，以及一個連接在兩個所述連接板上的篩料斗。所述連接板分別固定在所述伸縮桿上，并分別位于所述料斗的兩側。所述篩料斗連接在兩個所述連接板之間，并位于所述料斗的出料口的正下方。所述篩料斗的底部為一個篩網。

3、進一步地，所述支撐架包括兩個平行且間隔設置的支撐板。

4、進一步地，所述工作臺面架設在所述支撐架上，且與地面平行。

5、進一步地，所述料斗開設在所述工作臺面上，斗體為一個矩形通道，穿過所述工作臺面并插入到所述支撐架內，斗口為漏斗狀，位于所述工作臺面與所述支撐架連接的另一側。

6、進一步地，所述固定殼體為固定在所述工作臺面上的封閉矩形框，內部為空腔結構，并位于所述料斗的一側，且朝向所述料斗處開設有供所述擋板伸出的開口。

7、進一步地，所述擋板插入槽設置在所述料斗的兩側，且位于靠近所述固定殼體一側的所述擋板插入槽設置有供所述擋板插入的開口。

8、與現有技術相比，本實用新型提供的用于混凝土攪拌機的輔助出料裝置通過設置所述料斗向下放料，通過所述驅動電機帶動所述擋板從所述料斗內抽離，從而將所述料斗打開，混凝土通過所述料斗進入過所述篩料斗，需要將所述料斗關閉時，通過所述驅動電機反轉帶動所述擋板插入到所述擋板插入槽，快速停止放料，避免放料過多導致材料浪費，操作便捷。同時通過設置所述震動電機帶動所述連接板進行震動，便于混凝土從所述篩料斗內快速流下，同時對混凝土內的粒徑過大的骨料進行過濾，避免粒徑過大的骨料澆筑入建筑結構內，導致混凝土結構出現質量問題。

技術特征：

1.一種用于混凝土攪拌機的輔助出料裝置，其特征在于：所述用于混凝土攪拌機的輔助出料裝置包括一個主體，一個設置在所述主體上的啟閉機構，以及一個設置在所主體上的篩選機構，所述主體包括一個支撐架，一個設置在所述支撐架上的工作臺面，以及一個料斗，所述啟閉機構包括一個設置所述工作臺面上的固定殼體，一個設置在所述固定殼體內的驅動電機，一個設置在所述驅動電機上的擋板，以及一個設置在所述料斗上的擋板插入槽，所述擋板一端設置在所述固定殼體內，并與所述驅動電機嚙合連接，所述篩選機構包括一個設置在地面上的升降機構，一個設置在所述升降機構的減震機構，以及一個設置在所述減震機構上的震動篩料機構，所述升降機構包括兩個設置在地面上的底板，以及兩個分別設置在所述底板上的電液推桿，兩個所述底板以所述料斗為軸呈軸對稱，所述減震機構包括兩個分別設置在所述電液推桿上的固定塊，兩個分別設置在所述固定塊內的減震橡膠墊，兩個分別設置在所述減震橡膠墊上的伸縮桿，以及兩個分別套設在所述伸縮桿上的避震彈簧，所述伸縮桿與避震彈簧設置在所述固定塊與震動篩料機構之間，所述震動篩料機構包括兩個連接在所述伸縮桿上的連接板，兩個設置在所述連接板上的震動電機，以及一個連接在兩個所述連接板上的篩料斗，所述連接板分別固定在所述伸縮桿上，并分別位于所述料斗的兩側，所述篩料斗連接在兩個所述連接板之間，并位于所述料斗的出料口的正下方，所述篩料斗的底部為一個篩網。

2.如權利要求1所述的用于混凝土攪拌機的輔助出料裝置，其特征在于：所述支撐架包括兩個平行且間隔設置的支撐板。

3.如權利要求1所述的用于混凝土攪拌機的輔助出料裝置，其特征在于：所述工作臺面架設在所述支撐架上，且與地面平行。

4.如權利要求1所述的用于混凝土攪拌機的輔助出料裝置，其特征在于：所述料斗開設在所述工作臺面上，斗體為一個矩形通道，穿過所述工作臺面并插入到所述支撐架內，斗口為漏斗狀，位于所述工作臺面與所述支撐架連接的另一側。

5.如權利要求1所述的用于混凝土攪拌機的輔助出料裝置，其特征在于：所述固定殼體為固定在所述工作臺面上的封閉矩形框，內部為空腔結構，并位于所述料斗的一側，且朝向所述料斗處開設有供所述擋板伸出的開口。

6.如權利要求1所述的用于混凝土攪拌機的輔助出料裝置，其特征在于：所述擋板插入槽設置在所述料斗的兩側，且位于靠近所述固定殼體一側的所述擋板插入槽設置有供所述擋板插入的開口。

技術總結
一種用于混凝土攪拌機的輔助出料裝置，其包括主體，啟閉機構，篩選機構。所述主體包括料斗。所述啟閉機構包括固定殼體，驅動電機，擋板，擋板插入槽。所述篩選機構包括升降機構，減震機構，震動篩料機構。所述升降機構包括底板，電液推桿。所述減震機構包括固定塊，減震橡膠墊，伸縮桿，避震彈簧。所述震動篩料機構包括連接板，震動電機，篩料斗。與現有技術相比，本技術通過所述驅動電機帶動所述擋板插入到所述擋板插入槽，快速停止放料，避免放料過多導致材料浪費，操作便捷。同時通過設置所述震動電機帶動所述連接板進行震動，便于混凝土快速流下，同時進行過濾，避免粒徑過大的骨料澆筑入，導致混凝土結構出現質量問題。

技術研發人員：徐明琴,嚴力,嚴法明,陳曉華
受保護的技術使用者：浙江宏泰構件股份有限公司
技術研發日：20240329
技術公布日：2025/3/20
