本技術涉及碎石加工，具體為一種方便清理的碎石分選振動篩。

背景技術：

1、振動篩利用振動電機激振的原理，使物料在篩面上被拋起，同時向前作直線運動加以合理匹配的篩網從而達到篩分的目的。振動篩上布滿有篩孔，通過振動器使振動篩上的垃圾不斷振動，直徑小于篩孔的垃圾從篩孔中落至振動篩下方，直徑大于振動篩的垃圾隨振動篩輸送至另一處。在工作過程中時常會有垃圾卡于篩孔內，導致篩孔堵塞，減低振動篩的工作效率，嚴重的還會使振動篩失去篩選功能，所以，需要對現有技術進行改進，以滿足實際需求。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種方便清理的碎石分選振動篩，具備通過打碎后的碎石隨著落入到緩沖板頂部，隨著緩沖板落入到篩選板頂部，當碎石落入到篩選板上，彈性桿與緩沖彈簧對碎石的落下的沖擊力進行緩沖，防止碎石落入篩選板卡在篩孔內，方便對篩選板進行清理的優點，解決了上述技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種方便清理的碎石分選振動篩，包括振動篩，所述振動篩包括工作臺、外置箱、安裝箱一、破碎片、緩沖板、篩選板、底板、緩沖彈簧、彈性桿、安裝箱二、安裝箱三、推板、滾輪、固定塊、螺紋桿和支撐塊；

5、所述工作臺底部固定安裝有滾輪，所述工作臺頂部中端開設有篩選口，所述工作臺頂面頂部固定安裝有外置箱，所述外置箱側面固定安裝有安裝箱一，所述外置箱底部安裝有緩沖板，所述篩選板底部安裝有底板，所述彈性桿外壁安裝有緩沖彈簧，所述工作臺側面中端固定安裝有安裝箱二，所述工作臺背面底部固定安裝有安裝箱三，所述工作臺兩側底部固定安裝有固定塊，所述螺紋桿底部安裝有支撐塊。

6、優選的，所述安裝箱一側面內壁固定安裝有電機，所述電機的輸出端固定安裝有轉動軸，所述轉動軸一端與外置箱側面內壁轉動連接，所述轉動軸外壁固定安裝有破碎片。

7、通過上述技術方案，外置箱中加入碎石，啟動電機對轉動軸進行轉動，對破碎片進行轉動，對碎石進行進一步打碎。

8、優選的，所述外置箱正面底部開設有出料口，所述緩沖板一端固定安裝于外置箱背面中端且另一端貫穿出料口延伸至篩選口內腔，所述緩沖板采用橡膠墊板。

9、通過上述技術方案，打碎后的碎石隨著落入到緩沖板頂部，隨著緩沖板落入到篩選板頂部，對碎石進行進一步篩選。

10、優選的，所述篩選口兩側內壁中端固定安裝有底板，所述底板頂部固定安裝有彈性桿，所述彈性桿頂部固定安裝有篩選板，所述彈性桿外壁套設有緩沖彈簧，所述安裝箱二側面內壁固定安裝有振動電機，所述振動電機的輸出端與篩選板一側固定安裝。

11、通過上述技術方案，當碎石落入到篩選板上，彈性桿與緩沖彈簧對碎石的落下的沖擊力進行進一步緩沖，防止碎石落入篩選板卡在篩孔內，方便對篩選板進行清理，啟動振動電機對篩選板進行運作，碎石在篩選板上被拋起，對碎石進行篩選。

12、優選的，所述工作臺正面底部開設有回收口，所述安裝箱三正面內壁固定安裝有電機缸，所述電機缸的輸出端固定安裝有推板，所述推板與篩選口兩側內壁滑動連接。

13、通過上述技術方案，當碎石經過篩選板的篩選，落入到工作臺底部，啟動電機缸對推板進行推動，推板隨著滑槽推動碎石進入到回收口中，對碎石進行回收。

14、優選的，所述固定塊頂部開設有螺紋孔，所述螺紋桿與螺紋孔螺紋安裝，所述螺紋桿底部螺紋安裝有支撐塊。

15、通過上述技術方案，推動振動篩至指定位置，旋轉螺紋桿對支撐塊進行高度調節，滾輪脫離地面，支撐塊貼合地面，對振動篩進行穩定，方便后續對碎石的篩選。

16、與現有技術相比，本實用新型提供了一種方便清理的碎石分選振動篩，具備以下有益效果：

17、1、本實用新型通過打碎后的碎石隨著落入到緩沖板頂部，隨著緩沖板落入到篩選板頂部，當碎石落入到篩選板上，彈性桿與緩沖彈簧對碎石的落下的沖擊力進行緩沖，防止碎石落入篩選板卡在篩孔內，方便對篩選板進行清理。

18、2、本實用新型通過推動振動篩至指定位置，旋轉螺紋桿對支撐塊進行高度調節，滾輪脫離地面，支撐塊貼合地面，對振動篩進行穩定，方便后續對碎石的篩選。

技術特征：

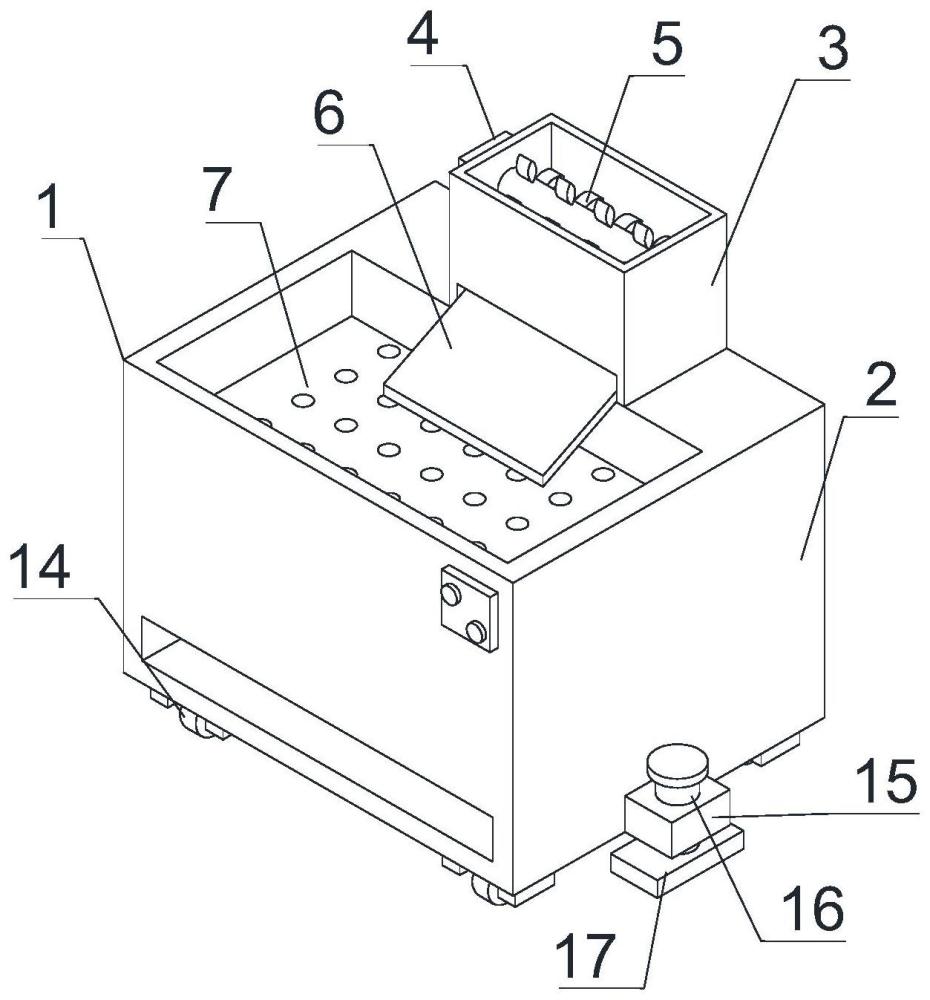

1.一種方便清理的碎石分選振動篩，包括振動篩(1)，其特征在于：所述振動篩(1)包括工作臺(2)、外置箱(3)、安裝箱一(4)、破碎片(5)、緩沖板(6)、篩選板(7)、底板(8)、緩沖彈簧(9)、彈性桿(10)、安裝箱二(11)、安裝箱三(12)、推板(13)、滾輪(14)、固定塊(15)、螺紋桿(16)和支撐塊(17)；

2.根據權利要求1所述的一種方便清理的碎石分選振動篩，其特征在于：所述安裝箱一(4)側面內壁固定安裝有電機，所述電機的輸出端固定安裝有轉動軸，所述轉動軸一端與外置箱(3)側面內壁轉動連接，所述轉動軸外壁固定安裝有破碎片(5)。

3.根據權利要求1所述的一種方便清理的碎石分選振動篩，其特征在于：所述外置箱(3)正面底部開設有出料口，所述緩沖板(6)一端固定安裝于外置箱(3)背面中端且另一端貫穿出料口延伸至篩選口內腔，所述緩沖板(6)采用橡膠墊板。

4.根據權利要求1所述的一種方便清理的碎石分選振動篩，其特征在于：所述篩選口兩側內壁中端固定安裝有底板(8)，所述底板(8)頂部固定安裝有彈性桿(10)，所述彈性桿(10)頂部固定安裝有篩選板(7)，所述彈性桿(10)外壁套設有緩沖彈簧(9)，所述安裝箱二(11)側面內壁固定安裝有振動電機，所述振動電機的輸出端與篩選板(7)一側固定安裝。

5.根據權利要求1所述的一種方便清理的碎石分選振動篩，其特征在于：所述工作臺(2)正面底部開設有回收口，所述安裝箱三(12)正面內壁固定安裝有電機缸，所述電機缸的輸出端固定安裝有推板(13)，所述推板(13)與篩選口兩側內壁滑動連接。

6.根據權利要求1所述的一種方便清理的碎石分選振動篩，其特征在于：所述固定塊(15)頂部開設有螺紋孔，所述螺紋桿(16)與螺紋孔螺紋安裝，所述螺紋桿(16)底部螺紋安裝有支撐塊(17)。

技術總結
本技術涉及碎石加工技術領域，且公開了一種方便清理的碎石分選振動篩，包括振動篩，振動篩包括工作臺、外置箱、安裝箱一、破碎片、緩沖板、篩選板、底板、緩沖彈簧、彈性桿、安裝箱二、安裝箱三、推板、滾輪、固定塊、螺紋桿和支撐塊，工作臺頂部中端開設有篩選口，工作臺頂面頂部固定安裝有外置箱，外置箱底部安裝有緩沖板，篩選板底部安裝有底板，彈性桿外壁安裝有緩沖彈簧。該方便清理的碎石分選振動篩通過打碎后的碎石隨著落入到緩沖板頂部，隨著緩沖板落入到篩選板頂部，當碎石落入到篩選板上，彈性桿與緩沖彈簧對碎石的落下的沖擊力進行緩沖，防止碎石落入篩選板卡在篩孔內，方便對篩選板進行清理。
