本技術涉及生物飼料用抗氧化劑篩料結構，尤其涉及一種生物飼料用抗氧化劑篩料機構。

背景技術：

1、抗氧化劑是指能防止或延緩食品氧化，提高食品的穩定性和延長貯存期的食品添加劑，抗氧化劑的正確使用不僅可以延長食品的貯存期、貨架期，給生產者、消費者帶來良好的經濟效益，而且給消費者帶來更好的食品安全。

2、抗氧化劑在生產的過程中需要對原料進行篩分，篩選出質量最佳的原料，進而提高復合抗氧化劑的質量，現有的振動篩只能對原料進行單次篩分，導致篩分效果較差，進而降低了振動篩的實用性。

技術實現思路

1、本部分的目的在于概述本實用新型的實施例的一些方面以及簡要介紹一些較佳實施例。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、鑒于上述現有一種生物飼料用抗氧化劑篩料機構存在的問題，提出了本實用新型。

3、因此，本實用新型目的是提供一種生物飼料用抗氧化劑篩料機構，其適用于解決抗氧化劑在生產的過程中需要對原料進行篩分，篩選出質量最佳的原料，進而提高復合抗氧化劑的質量，現有的振動篩只能對原料進行單次篩分，導致篩分效果較差，進而降低了振動篩的使用性的問題。

4、為解決上述技術問題，本實用新型提供如下技術方案：一種生物飼料用抗氧化劑篩料機構，包括：

5、支撐單元，其包括承重塊以及固定連接在承重塊下表面的夾持板，所述承重塊內固定連接有篩選桶；

6、轉動篩選單元，其包括夾持板一側固定連接有驅動電機以及固定連接在驅動電機輸出軸一端的轉動軸，所述轉動軸外表面固定連接有篩選框，所述篩選桶內表面固定連接有連接桿，所述連接桿一側固定連接有刮板，所述刮板一側固定連接有銜接桿，所述銜接桿另一端固定連接有攪拌桿，所述篩選框外表面固定連接有電動推桿。

7、作為本實用新型所述一種生物飼料用抗氧化劑篩料機構的一種優選方案，其中：所述承重塊下表面固定連接有支桿，所述篩選桶外表固定連接有安裝環，所述安裝環上表面卡合連接有頂板，所述頂板上表面固定連接有進料管。

8、作為本實用新型所述一種生物飼料用抗氧化劑篩料機構的一種優選方案，其中：所述轉動軸外表面固定連接有傾斜篩選板，所述篩選框內固定連接有篩選網框。

9、作為本實用新型所述一種生物飼料用抗氧化劑篩料機構的一種優選方案，其中：所述電動推桿下表面固定連接有封閉門板，所述篩選桶內固定連接有第一排出通道。

10、作為本實用新型所述一種生物飼料用抗氧化劑篩料機構的一種優選方案，其中：所述承重塊內卡合連接有第二排出通道，所述封閉門板外表面滑動連接有第一排出通道。

11、作為本實用新型所述一種生物飼料用抗氧化劑篩料機構的一種優選方案，其中：所述篩選桶內固定連接有密封板，所述密封板內固定連接有軸環，所述軸環內轉動連接有轉動軸。

12、本實用新型的有益效果：

13、在設備正常工作時，利用進料管將原料倒入篩選桶內部，進而利用驅動電機帶動轉動軸進行轉動，使轉動軸帶動篩選框和篩選框內部的篩選網框進行轉動，進而利用篩選框產生的離心力使物料向外部拋灑，進一步利用傾斜篩選板對物料再一次進行篩選掉落處理，使不同規格的物料依次停留在篩選框、傾斜篩選板和篩選桶內，進一步利用固定連接在篩選桶內表面的連接桿，使連接桿帶動攪拌桿和刮板對篩選網框進行刮取，防止物料卡合在其篩選孔上，進而在一定程度上提高設備的篩選效果。

14、附圖說明

15、為了更清楚地說明本實用新型實施例的技術方案，下面將對實施例描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其它的附圖。其中：

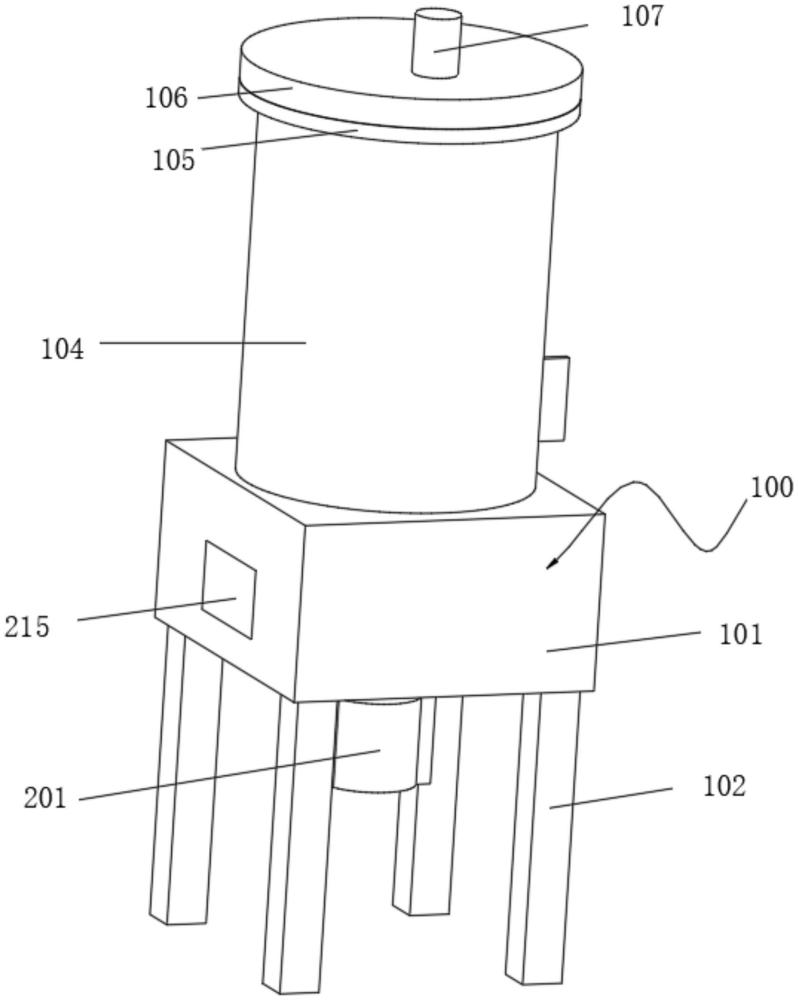

16、圖1為本實用新型提出的一種生物飼料用抗氧化劑篩料機構的整體結構示意圖；

17、圖2為本實用新型提出的一種生物飼料用抗氧化劑篩料機構的轉動篩選單元結構示意圖；

18、圖3為本實用新型提出的一種生物飼料用抗氧化劑篩料機構的攪拌桿分布結構示意圖。

技術特征：

1.一種生物飼料用抗氧化劑篩料機構，其特征在于，包括：

2.根據權利要求1所述的一種生物飼料用抗氧化劑篩料機構，其特征在于：所述承重塊(101)下表面固定連接有支桿(102)，所述篩選桶(104)外表固定連接有安裝環(105)，所述安裝環(105)上表面卡合連接有頂板(106)，所述頂板(106)上表面固定連接有進料管(107)。

3.根據權利要求1所述的一種生物飼料用抗氧化劑篩料機構，其特征在于：所述轉動軸(206)外表面固定連接有傾斜篩選板(207)，所述篩選框(204)內固定連接有篩選網框(205)。

4.根據權利要求1所述的一種生物飼料用抗氧化劑篩料機構，其特征在于：所述電動推桿(209)下表面固定連接有封閉門板(210)，所述篩選桶(104)內固定連接有第一排出通道(211)。

5.根據權利要求4所述的一種生物飼料用抗氧化劑篩料機構，其特征在于：所述承重塊(101)內卡合連接有第二排出通道(215)，所述封閉門板(210)外表面滑動連接有第一排出通道(211)。

6.根據權利要求1所述的一種生物飼料用抗氧化劑篩料機構，其特征在于：所述篩選桶(104)內固定連接有密封板(203)，所述密封板(203)內固定連接有軸環(202)，所述軸環(202)內轉動連接有轉動軸(206)。

技術總結
本技術公開了一種生物飼料用抗氧化劑篩料機構，包括：支撐單元，其包括承重塊以及固定連接在承重塊下表面的夾持板；轉動篩選單元，其包括夾持板一側固定連接有驅動電機以及固定連接在驅動電機輸出軸一端的轉動軸。本技術利用進料管將原料倒入篩選桶內部，進而利用驅動電機帶動轉動軸進行轉動，使轉動軸帶動篩選框和篩選框內部的篩選網框進行轉動，進而利用篩選框產生的離心力使物料向外部拋灑，使不同規格的物料依次停留在篩選框、傾斜篩選板和篩選桶內，進一步利用固定連接在篩選桶內表面的連接桿，使連接桿帶動攪拌桿和刮板對篩選網框進行刮取，防止物料卡合在其篩選孔上，進而在一定程度上提高設備的篩選效果。

技術研發人員：劉凌云,王斐,張步平,勾連軍
受保護的技術使用者：江蘇敖眾樂鮮生物科技有限公司
技術研發日：20240708
技術公布日：2025/4/24
