本發明涉及實驗室設備，具體為一種基于智能控制的減震離心機。

背景技術：

1、離心機是利用離心力分離液體與固體顆粒或液體與液體的混合物中各組分的機械，離心機內部的高速旋轉需要通過電機和驅動裝置來完成，在離心機中，物質被置于旋轉的離心機轉盤上，并且被加速旋轉。

2、參考授權公告號為cn214917134u的專利申請所公開的一種減震離心機，壓塊設置在鎖緊柱上；鎖緊柱上設置有螺紋部，鎖緊柱與支撐塊螺紋連接，鎖緊柱的螺紋部的旋向與驅動電機驅動支撐塊的轉動方向相反；壓塊與轉動盤抵接；蓋板上設置有滑動槽；第一轉動套和第二轉動套均設置在滑動槽內，第二轉動套與蓋板滑動連接；蓋板上設有用于推動第二轉動套移動的抵接機構；第一轉動套和第二轉動套均與鎖緊柱的上端滑動連接。該實用新型通過減小驅動電機驅動轉動盤轉動時的晃動，從而進行減震。

3、然而如上技術該裝置是通過抵接機構對鎖緊柱的位置進行固定提高離心時的穩定性，由于試管內液體量的差異或試管在轉動盤上的分布不均，裝置在離心時仍可能產生振動，而現有裝置雖然通過限制鎖緊柱的移動來減少震動，但這種效果往往有限，未能完全消除振動帶來的不利影響，實用性一般。

技術實現思路

1、針對現有技術的不足，本發明提供了一種基于智能控制的減震離心機，解決了現有的基于智能控制的減震離心機在消除振動影響方面效果有限，實用性一般的問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種基于智能控制的減震離心機，包括離心機殼，還包括固定安裝在離心機殼前側用于控制裝置運行的控制器，還包括：

3、離心機構，設置在離心機殼的內部用于將試管內液體中不同密度的物質進行分離，所述離心機殼內腔的底面活動安裝有放置柱；

4、限位機構，設置在離心機殼的內部用于提高放置柱旋轉時的穩定性；

5、減震機構，設置在離心機殼的內側用于減少放置柱高速旋轉過程中所產生的震動，所述減震機構包括固定安裝在離心機殼外側的固定環，所述固定環的底面開設有若干活動槽，若干所述活動槽的頂面均開設有槽口，若干所述活動槽的內部均活動安裝有連接板，所述連接板的底面開設有滑槽，所述滑槽的內部固定安裝有彈簧；

6、固定機構，設置在離心機殼的外側用于固定連接板的位置，且方便拿出連接板對彈簧進行更換。

7、優選的，所述固定機構包括固定安裝在離心機殼外側的限位環，所述限位環頂面的左右兩側均開設有定位槽，所述離心機殼的外側活動安裝有用于固定連接板位置的連接環，所述連接環頂面的左右兩端均螺紋安裝有用于固定連接環位置的固定螺桿，所述連接板的頂面活動貫穿活動槽的內部并固定安裝在連接環的底面。

8、優選的，所述連接環的底面緊貼在限位環的頂面，所述固定螺桿的底端螺紋貫穿連接環的頂面并延伸至定位槽的內部。

9、優選的，所述減震機構還包括滑動安裝在若干活動槽內部的活動塊，所述連接板的內部滑動安裝有滑塊，所述滑塊的底面固定安裝有用于限制活動塊位置的抵板，所述離心機殼的內部活動安裝有用于減少放置柱旋轉時產生的震動力的若干壓板，若干所述壓板的一側均固定安裝有橫板，所述壓板的內側緊貼在放置柱的頂面。

10、優選的，所述抵板遠離彈簧的一側緊貼在活動塊的一側，所述橫板的一端活動貫穿離心機殼的內部并活動鉸接在活動塊的底面，所述彈簧遠離抵板的一端固定安裝在滑槽的一側，所述彈簧靠近抵板的一端固定安裝在抵板的一側。

11、優選的，所述離心機構還包括開設在放置柱頂面用來放置試管的若干放置槽，所述離心機殼的底面固定安裝有用來帶動放置柱旋轉的無刷電機。

12、優選的，所述無刷電機的輸出端活動貫穿離心機殼的底面并固定安裝在放置柱的底面。

13、優選的，所述限位機構包括固定安裝在離心機殼內側底面的限位筒，所述限位筒的內側開設有若干安裝槽，若干所述安裝槽的內部均活動安裝有用于提高放置柱旋轉時穩定性的限位輥，所述限位輥的外側緊貼在放置柱的外側。

14、本發明提供了一種基于智能控制的減震離心機。與現有技術相比具備以下有益效果：

15、1、該基于智能控制的減震離心機，通過設置的固定螺桿和連接環方便對磨損的彈簧進行更換，當彈簧磨損需要進行更換時，旋轉固定螺桿從定位槽的內部旋出，然后拉動固定螺桿帶動連接環將連接板通過槽口拔出活動槽進行更換，方便快捷，實用性好。

16、2、該基于智能控制的減震離心機，通過設置的壓板和彈簧可以提高裝置離心時的穩定性，使用時通過彈簧的彈力會推動抵板抵在活動塊的一側，而活動塊會推動橫板使壓板抵在放置柱的頂面，降低放置柱分離時所產生的振動，提高放置柱旋轉時的穩定性，消除震動給裝置帶來的不利影響。

17、3、該基于智能控制的減震離心機，通過設置限位筒和限位輥可以提高放置柱旋轉時的穩定性，使用時啟動無刷電機帶動放置柱旋轉對試管內的液體進行分離，而放置柱旋轉時限位輥會緊貼在放置柱的外側避免放置柱產生晃動，穩定性好。

技術特征：

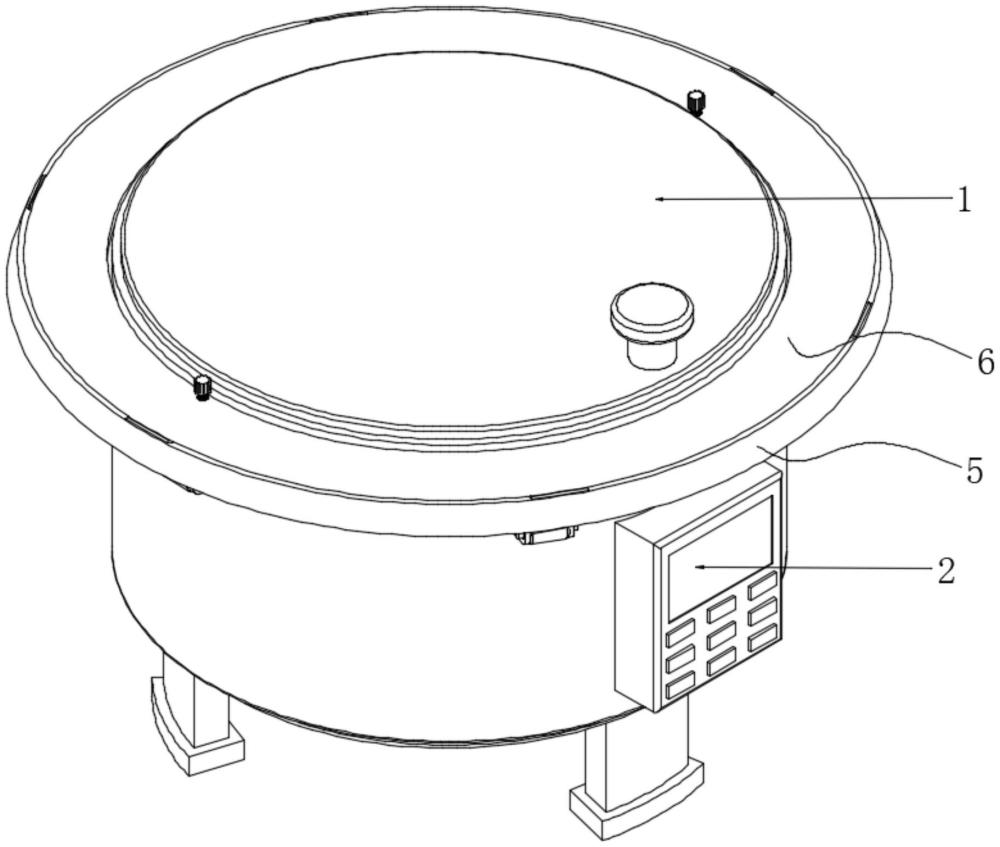

1.一種基于智能控制的減震離心機，包括離心機殼(1)，其特征在于：還包括固定安裝在離心機殼(1)前側用于控制裝置運行的控制器(2)，還包括：

2.根據權利要求1所述的一種基于智能控制的減震離心機，其特征在于：所述固定機構(6)包括固定安裝在離心機殼(1)外側的限位環(63)，所述限位環(63)頂面的左右兩側均開設有定位槽(64)，所述離心機殼(1)的外側活動安裝有用于固定連接板(511)位置的連接環(62)，所述連接環(62)頂面的左右兩端均螺紋安裝有用于固定連接環(62)位置的固定螺桿(61)，所述連接板(511)的頂面活動貫穿活動槽(55)的內部并固定安裝在連接環(62)的底面。

3.根據權利要求2所述的一種基于智能控制的減震離心機，其特征在于：所述連接環(62)的底面緊貼在限位環(63)的頂面，所述固定螺桿(61)的底端螺紋貫穿連接環(62)的頂面并延伸至定位槽(64)的內部。

4.根據權利要求1所述的一種基于智能控制的減震離心機，其特征在于：所述減震機構(5)還包括滑動安裝在若干活動槽(55)內部的活動塊(54)，所述連接板(511)的內部滑動安裝有滑塊(58)，所述滑塊(58)的底面固定安裝有用于限制活動塊(54)位置的抵板(57)，所述離心機殼(1)的內部活動安裝有用于減少放置柱(31)旋轉時產生的震動力的若干壓板(51)，若干所述壓板(51)的一側均固定安裝有橫板(52)，所述壓板(51)的內側緊貼在放置柱(31)的頂面。

5.根據權利要求4所述的一種基于智能控制的減震離心機，其特征在于：所述抵板(57)遠離彈簧(59)的一側緊貼在活動塊(54)的一側，所述橫板(52)的一端活動貫穿離心機殼(1)的內部并活動鉸接在活動塊(54)的底面，所述彈簧(59)遠離抵板(57)的一端固定安裝在滑槽(510)的一側，所述彈簧(59)靠近抵板(57)的一端固定安裝在抵板(57)的一側。

6.根據權利要求1所述的一種基于智能控制的減震離心機，其特征在于：所述離心機構(3)還包括開設在放置柱(31)頂面用來放置試管的若干放置槽(32)，所述離心機殼(1)的底面固定安裝有用來帶動放置柱(31)旋轉的無刷電機(33)。

7.根據權利要求6所述的一種基于智能控制的減震離心機，其特征在于：所述無刷電機(33)的輸出端活動貫穿離心機殼(1)的底面并固定安裝在放置柱(31)的底面。

8.根據權利要求1所述的一種基于智能控制的減震離心機，其特征在于：所述限位機構(4)包括固定安裝在離心機殼(1)內側底面的限位筒(41)，所述限位筒(41)的內側開設有若干安裝槽(43)，若干所述安裝槽(43)的內部均活動安裝有用于提高放置柱(31)旋轉時穩定性的限位輥(42)，所述限位輥(42)的外側緊貼在放置柱(31)的外側。

技術總結
本發明公開了一種基于智能控制的減震離心機，包括離心機殼，還包括固定安裝在離心機殼前側用于控制裝置運行的控制器，還包括：離心機構，設置在離心機殼的內部用于將試管內液體中不同密度的物質進行分離，離心機殼內腔的底面活動安裝有放置柱；限位機構，設置在離心機殼的內部用于提高放置柱旋轉時的穩定性；本發明涉及實驗室設備技術領域。該基于智能控制的減震離心機，通過設置的固定螺桿和連接環方便對磨損的彈簧進行更換，當彈簧磨損需要進行更換時，旋轉固定螺桿從定位槽的內部旋出，然后拉動固定螺桿帶動連接環將連接板通過槽口拔出活動槽進行更換，方便快捷，實用性好。

技術研發人員：蘭曉靜,李仁濤,李銘杰,孫晨洋,馬晟馨
受保護的技術使用者：煙臺職業學院
