本公開實施例屬于石子煤斗，具體涉及一種可分離異物的石子煤斗及石子煤中異物分離方法。

背景技術：

1、中速磨煤機由于投資少，經濟性好在火電廠得到大量應用。中速磨煤機在運行過程中會產生石子煤。石子煤主要來源于原煤中密度較大、難磨的矸石、黃鐵礦等，在磨煤機運行時落到風環下方，由刮板送入石子煤斗，從下部的石子煤排放口排出。

2、目前，由于電廠煤種多變，原煤煤質普遍變差，原煤中石頭、矸石、礦石等雜物較以前增多，石子煤排放量大大增加，嚴重影響火電廠的安全運行。目前國內多家電廠采用石子煤負壓氣力輸送系統。用運動的氣流為介質輸送物料，是工業上早已使用的運輸方法，稱為氣力輸送。氣力輸送系統的優點是：設備構造簡單，輸送效率高、勞動衛生條件好。氣力輸送的輸送管道，便于因地制宜地設置管網，布置簡便靈活，可以充分利用車間面積，易于適應車間環境。

3、石子煤斗是石子煤負壓氣力輸送系統的關鍵設備，其作用是將磨煤機排出的石子煤先暫時存儲，然后以合適的氣料比將石子煤給入輸送管道。石子煤斗工作狀態是否正常直接影響到整個石子煤負壓氣力輸送系統的正常運行。

4、石子煤中經常含有鐵絲、鐵塊等異物，還有部分粒徑超過50mm的大塊石頭，這些異物系統無法輸送，必須從石子煤斗中分離出去。目前應用的石子煤斗在實際應用一般采用金屬格柵分離異物，但由于格柵孔徑較大，對于異物的分離十分有限，導致在實際運行中，經常因為異物導致系統發生故障停運。

5、針對上述問題，有必要提出一種設計合理且有效解決上述問題的可分離異物的石子煤斗及石子煤中異物分離方法。

技術實現思路

1、本公開實施例旨在至少解決現有技術中存在的技術問題之一，提供一種可分離異物的石子煤斗及石子煤中異物分離方法。

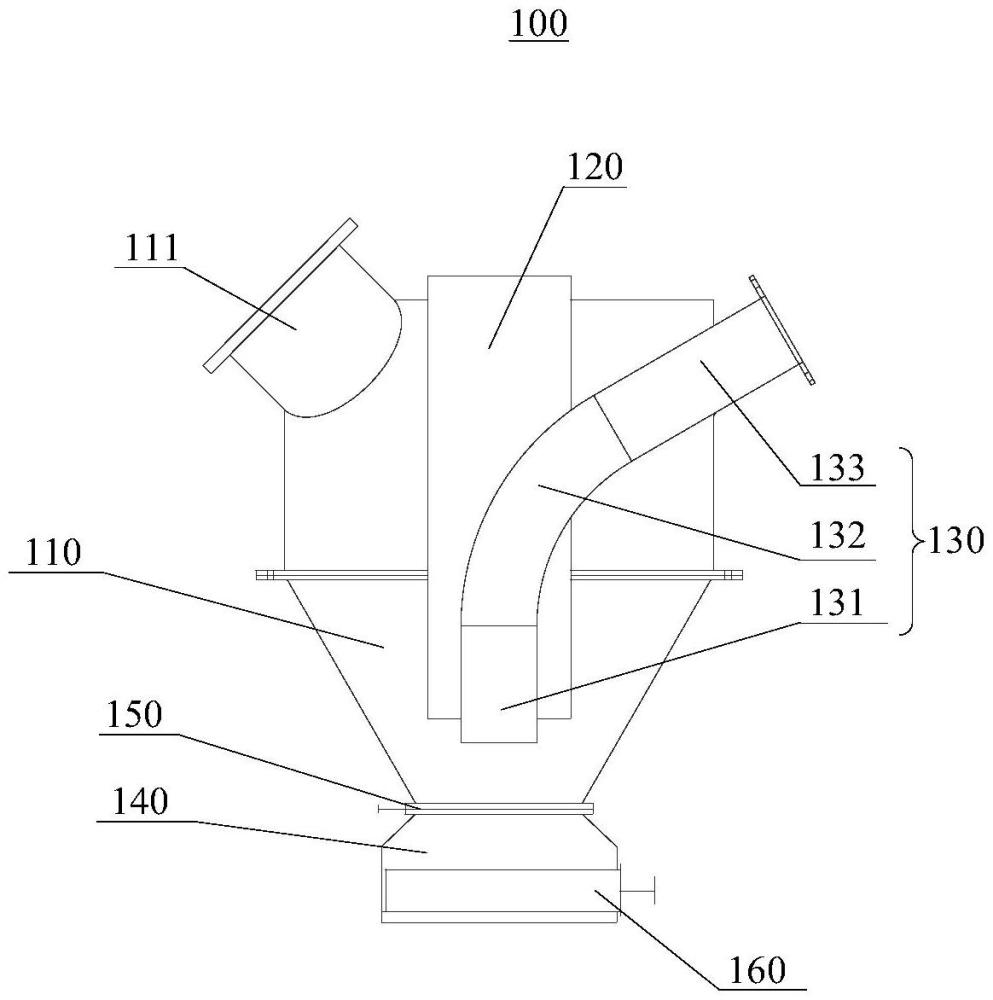

2、本公開實施例的一方面提供一種可分離異物的石子煤斗，用于石子煤負壓氣力輸送系統，所述石子煤斗包括煤斗本體、進風管道和出風管道；其中，

3、所述煤斗本體的頂部具有進料口；

4、所述進風管道的第一端用于與空氣源相連通，所述進風管道的第二端插入所述煤斗本體底部；

5、所述出風管道的第一端用于與抽氣裝置相連接，所述出風管道的第二端插入所述煤斗本體底部；其中，

6、在所述進風管道內通氣時，所述進風管道的第二端與所述煤斗本體底部之間形成氣壓空間，同時所述出風管道的第二端在所述氣壓空間內在預設抽氣壓力下卷吸石子煤，以將所述石子煤與異物分離。

7、可選的，所述出風管道的第二端插入所述煤斗本體底部的深度大于所述進風管道的第二端插入所述煤斗本體底部的深度。

8、可選的，所述出風管道自其第二端至其第一端設置有依次連接的豎直段、彎曲段和傾斜段。

9、可選的，所述進風管道位于所述煤斗本體的中央區域。

10、可選的，所述進風管道呈直立設置。

11、可選的，所述進風管道的第一端設置有第一密封蓋，所述出風管道的第二端設置有第二密封蓋。

12、可選的，所述進料口設置有第三密封蓋。

13、可選的，還包括異物收集倉和插板門；

14、所述異物收集倉與所述煤斗本體相連，所述插板門插置于所述異物收集倉和所述煤斗本體之間。

15、可選的，還包括收集器，所述收集器可抽拉地設置于所述異物收集倉。

16、本公開實施例的另一方面提供給一種石子煤中異物分離方法，用于石子煤負壓氣力輸送系統，采用前文所述的可分離異物的石子煤斗，所述方法包括：

17、通過所述進料口向所述煤斗本體中加入含異物石子煤，并保持所述進料口呈密封狀態；

18、向所述進風管道內通氣以使所述進風管道的第二端與所述煤斗本體底部之間形成氣壓空間；

19、同時，對所述出風管道以預設抽氣壓力進行抽氣，以使出風管道的第二端在所述氣壓空間內卷吸石子煤，以將所述石子煤與異物分離。

20、本公開實施例的可分離異物的石子煤斗及石子煤中異物分離方法，該可分離異物的石子煤斗，在進風管道內通氣時，進風管道的第二端與煤斗本體底部之間形成氣壓空間，同時出風管道的第二端在氣壓空間內在預設抽氣壓力下卷吸石子煤并從出風管道流出，石子煤中的異物由于密度較大保留在煤斗本體的底部，進而將石子煤與異物分離。該石子煤斗利用異物與正常石子煤在物理性質上的不同，通過氣力對石子煤與異物進行有效分離，可以解決目前石子煤斗分離異物能力差的問題，保證石子煤負壓氣力輸送系統穩定運行。

技術特征：

1.一種可分離異物的石子煤斗，用于石子煤負壓氣力輸送系統，其特征在于，所述石子煤斗包括煤斗本體、進風管道和出風管道；其中，

2.根據權利要求1所述的石子煤斗，其特征在于，所述出風管道的第二端插入所述煤斗本體底部的深度大于所述進風管道的第二端插入所述煤斗本體底部的深度。

3.根據權利要求1所述的石子煤斗，其特征在于，所述出風管道自其第二端至其第一端設置有依次連接的豎直段、彎曲段和傾斜段。

4.根據權利要求1至3任一項所述的石子煤斗，其特征在于，所述進風管道位于所述煤斗本體的中央區域。

5.根據權利要求4所述的石子煤斗，其特征在于，所述進風管道呈直立設置。

6.根據權利要求1至3任一項所述的石子煤斗，其特征在于，所述進風管道的第一端設置有第一密封蓋，所述出風管道的第二端設置有第二密封蓋。

7.根據權利要求1至3任一項所述的石子煤斗，其特征在于，所述進料口設置有第三密封蓋。

8.根據權利要求1至3任一項所述的石子煤斗，其特征在于，還包括異物收集倉和插板門；

9.根據權利要求1至3任一項所述的石子煤斗，其特征在于，還包括收集器，所述收集器可抽拉地設置于所述異物收集倉。

10.一種石子煤中異物分離方法，用于石子煤負壓氣力輸送系統，其特征在于，采用權利要求1至9任一項所述的可分離異物的石子煤斗，所述方法包括：

技術總結
本公開實施例提供一種可分離異物的石子煤斗及石子煤中異物分離方法，該可分離異物的石子煤斗包括煤斗本體、進風管道和出風管道；煤斗本體的頂部具有進料口；進風管道的第一端用于與空氣源相連通，進風管道的第二端插入煤斗本體底部；出風管道的第一端用于與抽氣裝置相連接，出風管道的第二端插入煤斗本體底部；其中，在進風管道內通氣時，進風管道的第二端與煤斗本體底部之間形成氣壓空間，同時出風管道的第二端在氣壓空間內在預設抽氣壓力下卷吸石子煤，以將石子煤與異物分離。利用異物與正常石子煤在物理性質上的不同，通過氣力對石子煤與異物進行有效分離，可以解決目前石子煤斗分離異物能力差的問題，保證石子煤負壓氣力輸送系統穩定運行。

技術研發人員：時勇強,晉中華,張鋒,范慶偉,劉洋,雷立福
受保護的技術使用者：西安熱工研究院有限公司
技術研發日：
技術公布日：2025/4/24
