本發明涉及分揀機，特別涉及一種室內貨物自動分揀機。

背景技術：

1、隨著經濟的快速發展和消費模式的轉變，尤其以電商行業的崛起，物流和倉儲行業的壓力隨之增加，為了滿足快速、高效、準確的物流服務，必須提升倉儲過程的自動化；分揀的邏輯與方式多種多樣，可根據具體需求不同進行選擇，不過最終目的都是將雜亂無章的物品按照一定的規律進行整理，進而方便后續作業。現有技術中的貨物分揀機主要通過相機對物品條碼掃描機型信息識別，在上料時需將條碼調整至上方，無法根據貨物高度和重量進行自動分揀，使用不便。

技術實現思路

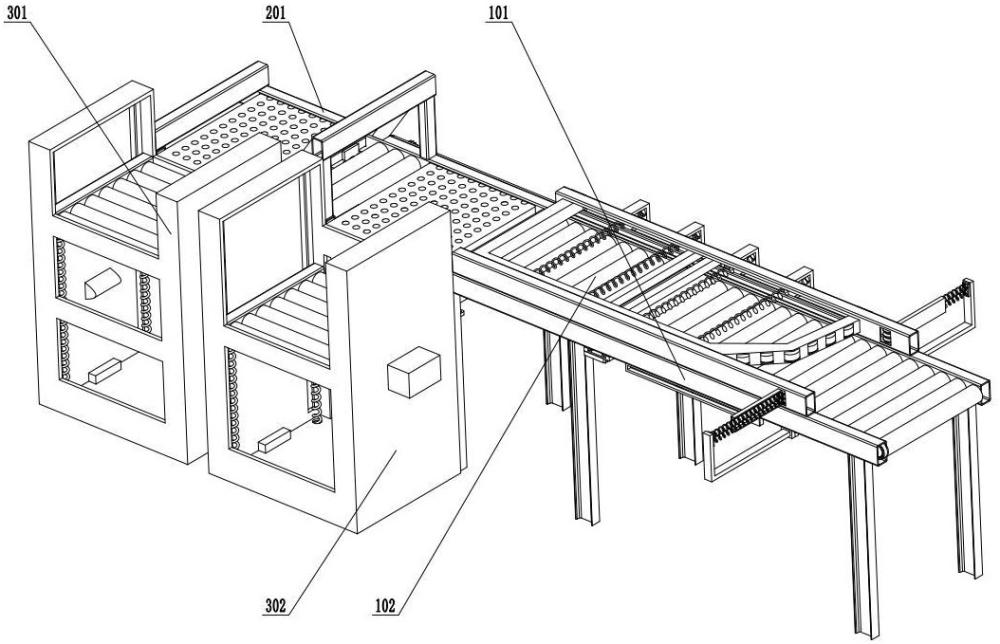

1、針對上述技術問題，本發明采用的技術方案為：一種室內貨物自動分揀機，包括用于將貨物送入的送入機構，所述送入機構包括送入架，所述送入機構上設置有用于對貨物按高度進行分揀的分揀機構，所述分揀機構包括分揀架，分揀架固定安裝在送入架上，所述分揀機構上設置有用于將不同重量的貨物進行分類的輸出機構，所述輸出機構包括低分揀箱，低分揀箱固定安裝在分揀架上；

2、所述送入機構包括滑動安裝在送入架上的推開架，推開架上轉動安裝有若干推開滾輪，送入架上轉動安裝有若干送入輥子，最靠近分揀架一側的送入輥子上固定安裝有輸入齒輪，輸入齒輪外纏繞有輸入傳動帶；

3、所述分揀機構包括固定安裝在分揀架上的限高桿和阻桿，分揀架上固定安裝有兩個分揀臺，分揀臺上轉動安裝有若干分揀滾輪。

4、進一步地，所述送入機構還包括固定安裝在送入輥子上的輥子齒輪，若干輥子齒輪外纏繞有連接傳動帶，送入架下方固定安裝有底滑軌，推開架上固定安裝有外推齒條，推開架與送入架之間設置有推開彈簧，送入架下方轉動安裝有內拉齒輪，內拉齒輪與外推齒條嚙合，底滑軌內滑動安裝有內拉滑桿，內拉滑桿上滑動安裝有內拉齒條，內拉齒條與內拉齒輪嚙合，內拉齒條與內拉滑桿之間設置有內彈簧。

5、進一步地，所述送入架上滑動安裝有阻擋桿，阻擋桿上轉動安裝有對接輪，送入架上滑動安裝有內滑架，內滑架與阻擋桿之間設置有對接彈簧，內滑架上轉動安裝有內拉連桿，內拉連桿與內拉滑桿轉動安裝。

6、輸入傳動帶帶動輸入齒輪和送入輥子轉動，通過連接傳動帶帶動全部輥子齒輪和送入輥子轉動，貨物被外部輸送帶送到送入輥子上，送入輥子對貨物進行輸送，貨物通過推開滾輪推動推開架沿著送入架滑動，推開彈簧被壓縮，推開架向外滑動通過外推齒條帶動內拉齒輪轉動，從而帶動內拉齒條和內拉滑桿沿著底滑軌滑動，通過內拉連桿拉動內滑架向內滑動，從而通過對接彈簧推動阻擋桿和對接輪向內滑動，當兩個對接輪接觸后，內滑架繼續向內滑動，內拉齒條繼續運動，對接彈簧被壓縮，內彈簧被拉伸，通過阻擋桿將貨物阻擋，阻隔后續貨物前進，為前端貨物留有足夠間隔，當貨物離開推開架后，推開彈簧和內彈簧回彈，使得阻擋桿回到初始位置，后續貨物可開始通過。

7、進一步地，所述分揀機構還包括轉動安裝在分揀架上的三個輸送輥，位于中間的輸送輥上固定安裝有對接齒輪，位于兩側的輸送輥上固定安裝有輸送齒輪，對接齒輪、輸入齒輪和兩個輸送齒輪外纏繞有輸入傳動帶，分揀架下方轉動安裝有兩個上轉桿，上轉桿上轉動安裝有上傳動齒輪，上傳動齒輪外纏繞有上傳動帶，分揀架下方滑動安裝有升降電機，升降電機的電機軸上固定安裝有中間輪和下對接齒輪，分揀臺上固定安裝有傳動電機，傳動電機的電機軸上固定安裝有電機齒輪。

8、進一步地，所述分揀架下方設置有兩個輸送電缸，輸送電缸的輸出端上固定安裝有輸送架，輸送架上轉動安裝有兩個輸送輪，輸送架上轉動安裝有輸送主輪，輸送主輪上固定安裝有上齒輪，輸送架上轉動安裝有下齒輪軸，下齒輪軸上固定安裝有下齒輪和側齒輪，中間輪和兩個側齒輪外纏繞有橫傳動帶，下齒輪與上齒輪嚙合，輸送主輪和兩個輸送輪外纏繞有輸送帶，當輸送電缸伸出后，下對接齒輪與對接齒輪嚙合。

9、進一步地，所述分揀架下方設置有兩個送出模塊，所述送出模塊包括位于分揀架下方的送出電缸，送出電缸的輸出端上固定安裝有升降板，升降板上固定安裝有兩個送出架，送出架上轉動安裝有四個送出輪，每兩個送出輪外纏繞有送出帶，位于傳動電機內側的送出輪上固定安裝有長軸，長軸上固定安裝有兩個中對接齒輪，當送出電缸伸出后，電機齒輪與中對接齒輪嚙合，中對接齒輪與上傳動齒輪嚙合。

10、當貨物被送入輥子輸送時，送出電缸收縮，輸送電缸伸長，輸送電缸伸長帶動輸送架上升，從而帶動升降電機上升，輸送帶與下滾輪接觸，下對接齒輪與對接齒輪嚙合，升降電機轉動帶動中間輪和下對接齒輪轉動，下對接齒輪帶動對接齒輪轉動，從而通過輸入傳動帶帶動輸送齒輪、輸送輥和送入輥子轉動，將貨物輸送到分揀臺上，中間輪通過橫傳動帶帶動側齒輪、下齒輪軸和下齒輪轉動，帶動上齒輪和輸送主輪轉動，帶動輸送帶運動，從而帶動下滾輪轉動，從而帶動分揀滾輪轉動，通過分揀滾輪將貨物朝著限高桿和阻桿輸送，過高的貨物會被限高桿阻擋，高度低于限高桿的貨物被輸送到靠近阻桿的分揀臺上。

11、當貨物被輸送到分揀臺上后，輸送電缸收縮，送出電缸上升，從而帶動升降板和送出架上升，從而使得送出帶與下滾輪接觸，此時中對接齒輪與上傳動齒輪嚙合，中對接齒輪與電機齒輪嚙合，傳動電機帶動電機齒輪轉動，從而帶動中對接齒輪轉動，同時帶動上傳動齒輪轉動，上傳動齒輪通過上傳動帶帶動下傳動齒輪轉動，通過下傳動帶帶動下傳動輪和下輪轉動，送出帶帶動下滾輪轉動，下滾輪帶動分揀滾輪轉動，通過分揀滾輪將分揀臺上的貨物輸送到輸出輥上，隨后傳動電機停止轉動，使得下傳動輪停止轉動。

12、進一步地，所述輸出機構包括固定安裝在分揀架上的高分揀箱，高分揀箱和低分揀箱上設置有出料口，低分揀箱和高分揀箱內均滑動安裝有阻擋塊，阻擋塊與低分揀箱之間設置有阻擋彈簧，阻擋塊與高分揀箱之間設置有阻擋彈簧，阻擋塊上設置有弧面。

13、進一步地，所述低分揀箱和高分揀箱內均設置有出料模塊，所述出料模塊包括滑動安裝在低分揀箱和高分揀箱內的升降輸送架，升降輸送架與低分揀箱之間設置有下壓彈簧，升降輸送架與高分揀箱之間設置有下壓彈簧，升降輸送架上轉動安裝有若干輸出輥，輸出輥上固定安裝有輸出齒輪，若干輸出齒輪外纏繞有輸出帶，升降輸送架下方轉動安裝有下轉桿，下轉桿上轉動安裝有下輪，下輪上固定安裝有下傳動輪，下輪上方的輸出輥上固定安裝有內齒輪，內齒輪與下輪嚙合，下轉桿上轉動安裝有下傳動齒輪，下傳動齒輪與下傳動輪外纏繞有下傳動帶，下轉桿與上傳動帶轉動安裝，下傳動齒輪與上傳動齒輪外纏繞有上傳動帶。

14、當貨物落到輸出輥上，在貨物的重力作用下，會使得升降輸送架沿著低分揀箱或高分揀箱下降，下壓彈簧被壓縮，阻擋塊將升降輸送架托住，當升降輸送架和貨物的重量達到一定重量后，會推動阻擋塊向外滑動，阻擋彈簧被壓縮，升降輸送架和貨物會下落到下方的出料口處，若升降輸送架和貨物的重量不足以推動阻擋塊向外滑動，則貨物處于上方的出料口處。

15、當升降輸送架停止下降后，下傳動輪再次轉動，下傳動齒輪通過下傳動帶帶動下傳動輪和下輪轉動，從而帶動內齒輪和輸出輥轉動，通過輸出齒輪和輸出帶帶動輸出輥轉動，通過輸出輥將貨物從指定出料口送出。

16、當升降輸送架升降時，會帶動下轉桿轉動，從而帶動上轉桿轉動，上傳動齒輪始終可驅動下輪轉動。

17、本發明與現有技術相比的有益效果是：（1）本發明設置的送入機構與分揀機構配合自動將待分揀的貨物輸送到分揀臺上，送入機構通過阻擋桿使得每個貨物之間有一定的間隙，便于分揀；（2）本發明設置的分揀機構與輸出機構配合通過高度和重量來對貨物進行分別分揀，分揀效率高；（3）本發明設置的輸送電缸升起時，送入機構和分揀機構配合將貨物輸送到分揀臺，當送出電缸升起時，分揀機構和輸出機構配合將貨物按重量從不同的出料口送出，自動化程度高，連續性好。
