本發明涉及設備檢測，特別涉及一種涂層不銹鋼管泄露測試裝置。

背景技術：

1、盡管不銹鋼有一定耐蝕性，但特定環境下仍可能生銹，可通過在不銹鋼上涂上來提升表面硬度，減少刮擦、磨損，延長不銹鋼的使用壽命。為了提高產品質量，出廠前需要針對不銹鋼管進行泄露測試，檢測不銹鋼是否有漏點有多種辦法，其中一種是通過水壓試驗來檢測氣密性，具體的是將管兩端封閉，一端接試壓泵，鋼管置于水中后通氣，觀察壓力值變化及有無氣泡。

2、目前市面上存在半自動氣密性檢測設備，工人在進行檢測時需要人工分揀合格品和不合格品，將不合格品挑出然后在漏點處噴涂試劑，該方法十分耗費工人體力，工作效率低，故本發明提供了一種涂層不銹鋼管泄露測試裝置。

技術實現思路

1、本發明針對現有技術上的缺陷，提供一種涂層不銹鋼管泄露測試裝置，克服現有技術中的問題。

2、本發明采用的技術方案為：一種涂層不銹鋼管泄露測試裝置，包括上料機構以及安裝在上料機構上的分離機構和檢測機構，上料機構與檢測機構聯動運作，所述上料機構包括檢測支架，檢測支架上對稱設置有中轉殼體，兩個中轉殼體之間轉動安裝有花鍵軸，花鍵軸與傳送輪花鍵配合，傳送輪上均勻設置有多個隔斷片，隔斷片與中轉殼體弧形位置處的內壁接觸，每個傳送輪分別與一個推動盤轉動連接，推動盤滑動安裝在中轉殼體內；所述花鍵軸與上料齒輪同軸固定連接，上料齒輪與上料不完全齒輪配合，上料不完全齒輪與上料往復絲杠同軸固定連接，上料往復絲杠的兩端分別設置有一段螺紋，每段螺紋分別與一個居中推板螺紋配合，上料往復絲杠每轉動一周，帶動居中推板往復移動一次，兩個居中推板同步移動，移動方向相對或背向，每個居中推板分別通過一個讓位彈簧與一個推動盤連接，上料往復絲杠與投料齒輪同軸固定連接，投料齒輪與投料不完全齒輪配合，投料不完全齒輪的齒輪軸通過皮帶與圓盤連接，圓盤的偏心位置上設置有一個偏心柱，偏心柱與檢測連桿的第一端轉動連接，檢測連桿的第二端轉動安裝在升降架上，升降架滑動安裝在檢測支架上。

3、進一步地，中轉殼體的兩側分別設有出料口，其中一個出料口用于投料，另一個出料口與導向斜板鄰近，導向斜板呈傾斜設置在檢測支架上。

4、進一步地，升降架上滑動安裝有檢測滑架一、檢測滑架二，檢測滑架一、檢測滑架二相對或背向同步移動，檢測滑架一上安裝有氣泵，氣泵上安裝有輸氣管，檢測滑架一、檢測滑架二上分別安裝有一個密封墊圈，兩個密封墊圈位置對應，所述升降架的兩端對稱設置有調節組件。

5、進一步地，所述調節組件包括固定安裝在升降架上的調節座，調節座上轉動安裝有調節螺桿，調節螺桿與安裝塊螺紋連接，安裝塊滑動安裝在調節座中，兩組調節組件中的安裝塊之間轉動安裝有轉軸，轉軸上設置有“v”型限位板。

6、進一步地，所述檢測支架上滑動安裝有監視器，監視器上安裝有標記組件，監視器與分離絲杠螺紋連接，分離絲杠的螺紋圈數為一圈，分離絲杠兩側分別同軸固定安裝有一個分離轉盤。

7、進一步地，所述分離轉盤上設置有缺口，常態下分離轉盤的缺口位置與立桿的第一端對應，立桿滑動安裝在檢測支架上，立桿的第二端與分離連桿的第一端槽口配合，分離連桿轉動安裝在檢測支架上，分離連桿的第二端與滑柱槽口配合。

8、進一步地，所述滑柱固定安裝在分離連接板上，分離連接板上固定安裝有分離頂桿，分離頂桿滑動安裝在檢測支架上，分離頂桿上套設有分離彈簧，分離彈簧的第一端安裝在分離連接板上，分離連接板的第二端安裝在檢測支架上。

9、進一步地，所述分離頂桿與分離斜板位置對應，分離斜板轉動安裝在檢測支架上，分離斜板與轉軸、限位板、導向斜板位置對應，檢測支架上安裝有下收集箱、上收集箱，下收集箱、上收集箱與分離斜板位置對應。

10、進一步地，所述立桿與復位彈簧的第一端連接，復位彈簧的第二端安裝在檢測支架上。

11、本發明與現有技術相比的有益效果是：（1）本發明通過推動讓位彈簧、推動盤移動，推動盤帶動傳送輪移動，兩個推動盤相對移動推動鋼管移動到居中位置，不同長度的鋼管通過讓位彈簧進行適應性調節；（2）本發明常態下，監視器會對水體情況進行監控，如發現產生氣泡，分離電機會啟動驅動分離絲杠轉動一周，帶動監視器在檢測支架上滑動預設行程，監視器滑動到產生氣泡的位置時標記組件噴出標志物，對鋼管氣泡位置進行標注；（3）本發明采用檢測電機二驅動轉軸、限位板向分離斜板的方向轉動時，限位板上檢測完成的鋼管滾向分離斜板，隨后滾到上收集箱中，將合格品與不合格品進行分離，方便后續針對泄露鋼管進一步處理；（4）本發明中的上料不完全齒輪每轉動一周帶動上料齒輪轉動預設角度，帶動花鍵軸、傳送輪轉動預設角度，傳送輪每轉動一次，堆積在中轉殼體投料位置處的出料口的鋼管落入傳送輪的隔斷片之間一根，再由轉動的傳送輪帶動鋼管們從中轉殼體的另一個出料口處滾出，滾到導向斜板上。

技術特征：

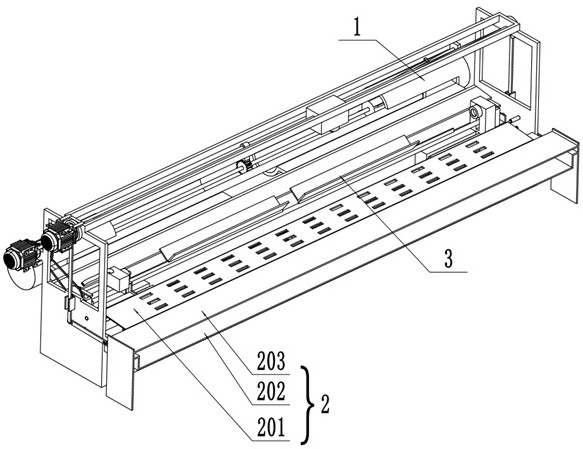

1.一種涂層不銹鋼管泄露測試裝置，包括上料機構（1）以及安裝在上料機構（1）上的分離機構（2）和檢測機構（3），上料機構（1）與檢測機構（3）聯動運作，其特征在于：所述上料機構（1）包括檢測支架（101），檢測支架（101）上對稱設置有中轉殼體（102），兩個中轉殼體（102）之間轉動安裝有花鍵軸（105），花鍵軸（105）與傳送輪（104）花鍵配合，傳送輪（104）上均勻設置有多個隔斷片，隔斷片與中轉殼體（102）弧形位置處的內壁接觸，每個傳送輪（104）分別與一個推動盤（103）轉動連接，推動盤（103）滑動安裝在中轉殼體（102）內；所述花鍵軸（105）與上料齒輪（106）同軸固定連接，上料齒輪（106）與上料不完全齒輪（107）配合，上料不完全齒輪（107）與上料往復絲杠（108）同軸固定連接，上料往復絲杠（108）的兩端分別設置有一段螺紋，每段螺紋分別與一個居中推板（109）螺紋配合，上料往復絲杠（108）每轉動一周，帶動居中推板（109）往復移動一次，兩個居中推板（109）同步移動，移動方向相對或背向，每個居中推板（109）分別通過一個讓位彈簧（110）與一個推動盤（103）連接，上料往復絲杠（108）與投料齒輪（111）同軸固定連接，投料齒輪（111）與投料不完全齒輪（112）配合，投料不完全齒輪（112）的齒輪軸通過皮帶（302）與圓盤（303）連接，圓盤（303）的偏心位置上設置有一個偏心柱（304），偏心柱（304）與檢測連桿（305）的第一端轉動連接，檢測連桿（305）的第二端轉動安裝在升降架（306）上，升降架（306）滑動安裝在檢測支架（101）上；所述檢測支架（101）上滑動安裝有監視器（206），監視器（206）上安裝有標記組件（207），監視器（206）與分離絲杠（205）螺紋連接，分離絲杠（205）的螺紋圈數為一圈，分離絲杠（205）兩側分別同軸固定安裝有一個分離轉盤（208）。

2.如權利要求1所述的一種涂層不銹鋼管泄露測試裝置，其特征在于：中轉殼體（102）的兩側分別設有出料口，其中一個出料口用于投料，另一個出料口與導向斜板（113）鄰近，導向斜板（113）呈傾斜設置在檢測支架（101）上。

3.如權利要求2所述的一種涂層不銹鋼管泄露測試裝置，其特征在于：升降架（306）上滑動安裝有檢測滑架一（308）、檢測滑架二（319），檢測滑架一（308）、檢測滑架二（319）相對或背向同步移動，檢測滑架一（308）上安裝有氣泵（314），氣泵（314）上安裝有輸氣管（315），檢測滑架一（308）、檢測滑架二（319）上分別安裝有一個密封墊圈（320），兩個密封墊圈（320）位置對應，所述升降架（306）的兩端對稱設置有調節組件。

4.如權利要求3所述的一種涂層不銹鋼管泄露測試裝置，其特征在于：所述調節組件包括固定安裝在升降架（306）上的調節座（316），調節座（316）上轉動安裝有調節螺桿（317），調節螺桿（317）與安裝塊（318）螺紋連接，安裝塊（318）滑動安裝在調節座（316）中，兩組調節組件中的安裝塊（318）之間轉動安裝有轉軸（312），轉軸（312）上設置有“v”型限位板（313）。

5.如權利要求4所述的一種涂層不銹鋼管泄露測試裝置，其特征在于：所述分離轉盤（208）上設置有缺口，常態下分離轉盤（208）的缺口位置與立桿（209）的第一端對應，立桿（209）滑動安裝在檢測支架（101）上，立桿（209）的第二端與分離連桿（210）的第一端槽口配合，分離連桿（210）轉動安裝在檢測支架（101）上，分離連桿（210）的第二端與滑柱（211）槽口配合。

6.如權利要求5所述的一種涂層不銹鋼管泄露測試裝置，其特征在于：所述滑柱（211）固定安裝在分離連接板（212）上，分離連接板（212）上固定安裝有分離頂桿（214），分離頂桿（214）滑動安裝在檢測支架（101）上，分離頂桿（214）上套設有分離彈簧（213），分離彈簧（213）的第一端安裝在分離連接板（212）上，分離連接板（212）的第二端安裝在檢測支架（101）上。

7.如權利要求6所述的一種涂層不銹鋼管泄露測試裝置，其特征在于：所述分離頂桿（214）與分離斜板（201）位置對應，分離斜板（201）轉動安裝在檢測支架（101）上，分離斜板（201）與轉軸（312）、限位板（313）、導向斜板（113）位置對應，檢測支架（101）上安裝有下收集箱（202）、上收集箱（203），下收集箱（202）、上收集箱（203）與分離斜板（201）位置對應。

8.如權利要求7所述的一種涂層不銹鋼管泄露測試裝置，其特征在于：所述立桿（209）與復位彈簧（215）的第一端連接，復位彈簧（215）的第二端安裝在檢測支架（101）上。

技術總結
本發明公開的一種涂層不銹鋼管泄露測試裝置，涉及設備檢測技術領域，包括上料機構以及安裝在上料機構上的分離機構和檢測機構，上料機構與檢測機構聯動運作，所述上料機構包括檢測支架，檢測支架上對稱設置有中轉殼體，兩個中轉殼體之間轉動安裝有花鍵軸，花鍵軸與傳送輪花鍵配合，傳送輪上均勻設置有多個隔斷片，隔斷片與中轉殼體弧形位置處的內壁接觸，每個傳送輪分別與一個推動盤轉動連接，推動盤滑動安裝在中轉殼體內；本發明通過設計上料機構、分離機構、檢測機構，實現不銹鋼管的全自動泄露測試，對不合格品進行分揀以及標記，工作效率高。

技術研發人員：王新翔
受保護的技術使用者：江蘇威雅仕不銹鋼制品有限公司
技術研發日：
技術公布日：2025/4/28
