本技術涉及鋼渣回收裝置的廢鐵收集，具體涉及一種鋼渣回收裝置的廢鐵收集機構。

背景技術：

1、鋼渣是煉鋼過程中的一種副產品，它由生鐵中的硅、錳、磷、硫等雜質在熔煉過程中氧化而成的各種氧化物以及這些氧化物與溶劑反應生成的鹽類所組成。

2、在工業生產中，常常需要將鋼渣進行回收利用，由于鋼渣中存在大量的金屬鐵，所以需要將金屬鐵進行提取回收利用，現有的回收裝置對鐵進行回收大多是在對鋼渣處理后進行人工處理，這樣耗費大量的勞動力且收集效果不佳，為解決上述問題，現提出一種鋼渣回收裝置的廢鐵收集機構來解決上述問題。

技術實現思路

1、有鑒于此，本實用新型提供一種鋼渣回收裝置的廢鐵收集機構，本實用新型可通過升降桿使電磁開關與電磁鐵板升降，進而控制電磁鐵板吸取廢鐵，電動推桿使滑塊帶動聯動塊移動，進而使電磁鐵板及吸附的廢鐵移動至收鐵箱上方再關閉電磁開關使廢鐵掉落至收鐵箱內。

2、為解決上述技術問題，本實用新型提供一種鋼渣回收裝置的廢鐵收集機構，包括鋼渣輸送裝置，鋼渣輸送裝置一側設有固定支架，鋼渣輸送裝置另一側設有移動推車，移動推車上方設有收鐵箱，鋼渣輸送裝置上方設有電磁鐵板，電磁鐵板上方設有升降桿，升降桿上方設有滑軌，滑軌中部設有滑塊，滑軌一端設有推桿驅動器，滑軌另一端設有限位板，滑軌一端下表面設有支撐板，滑軌另一端下表面設有支撐架，支撐板下表面設有支撐柱，支撐柱下方設有固定支架。

3、移動推車位于支撐架中部，支撐架底部與地面相固定。

4、電磁鐵板上表面中部設有用于控制電磁鐵板啟閉的電磁開關，電磁開關上端設有用于電磁開關與升降桿相接的升降固定器。

5、升降固定器上端設有用于帶動電磁鐵板升降的升降桿，升降桿上端設有用于升降桿與升降驅動器相接的升降連接器。

6、升降連接器上端設有用于驅動升降桿的升降驅動器，升降驅動器上表面設有用于升降驅動器與滑塊相接的聯動塊，聯動塊上表面與滑塊下表面相固定，聯動塊與滑軌下表面滑動配合，滑塊與滑軌滑動配合。

7、滑塊一端設有用于滑塊與電動推桿相接的推桿固定器，推桿固定器后端設有用于推動滑塊移動的電動推桿，電動推桿后端設有用于電動推桿與推桿驅動器相接的推桿連接器，推桿連接器后端與推桿驅動器相接。

8、推桿驅動器后面設有用于固定安裝推桿驅動器的安裝支架，安裝支架與滑軌相固定。

9、支撐柱下端設有用于支撐柱與固定支架相接的定位樁，定位樁下端與固定支架上表面相固定。

10、綜上所述，與現有技術相比，本申請包括以下至少一種有益技術效果：

11、1、啟動升降驅動器使升降桿帶動升降固定器升降，進而使電磁開關與電磁鐵板升降，進而控制電磁鐵板與鋼渣輸送裝置上表面的距離來吸取鋼渣內的廢鐵，吸取廢鐵后啟動推桿驅動器使電動推桿帶動推桿固定器移動，進而使滑塊帶動聯動塊移動，進而使升降桿與電磁鐵板及吸附的廢鐵移動，控制其移動至收鐵箱上方再關閉電磁開關使廢鐵掉落至收鐵箱內，進而減少廢鐵在回收時人工使用量，進而節約了勞動力且提高了收集效果。

12、2、廢鐵掉落至收鐵箱內，在推動移動推車轉運收集的廢鐵，方便收集廢鐵后的轉運。

13、3、滑軌一端設有用于驅動電動推桿的推桿驅動器，滑軌另一端設有用于防止滑塊掉落的限位板。

技術特征：

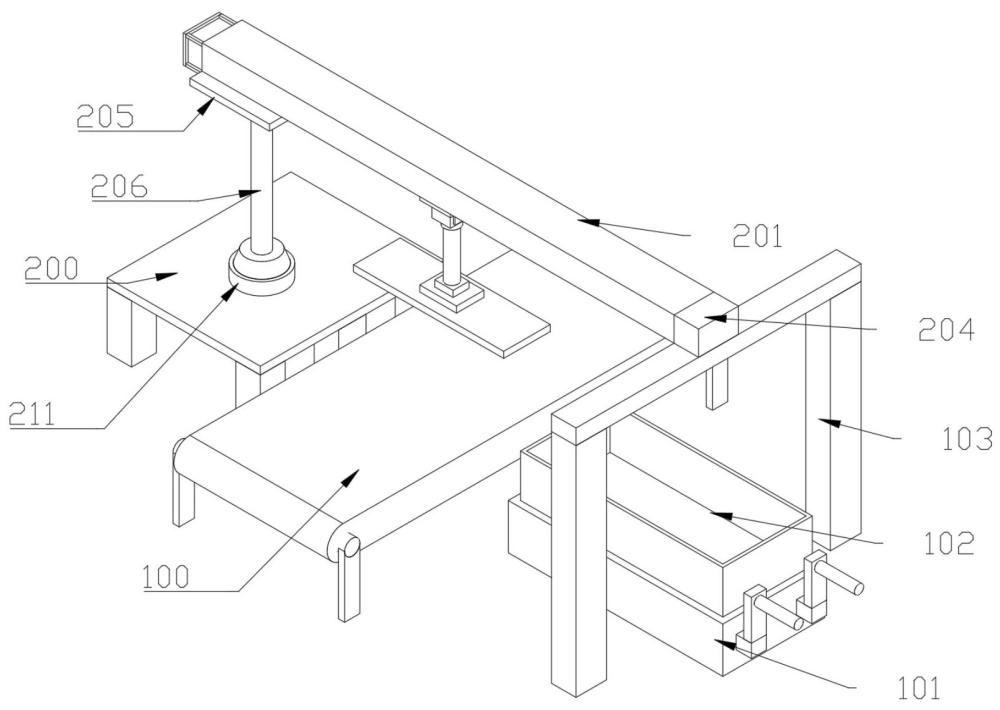

1.一種鋼渣回收裝置的廢鐵收集機構，其特征在于：包括鋼渣輸送裝置(100)，所述鋼渣輸送裝置(100)一側設有固定支架(200)，所述鋼渣輸送裝置(100)另一側設有移動推車(101)，所述移動推車(101)上方設有收鐵箱(102)，所述鋼渣輸送裝置(100)上方設有電磁鐵板(300)，所述電磁鐵板(300)上方設有升降桿(304)，所述升降桿(304)上方設有滑軌(201)，所述滑軌(201)中部設有滑塊(202)，所述滑軌(201)一端設有推桿驅動器(203)，所述滑軌(201)另一端設有限位板(204)，所述滑軌(201)一端下表面設有支撐板(205)，所述滑軌(201)另一端下表面設有支撐架(103)，所述支撐板(205)下表面設有支撐柱(206)，所述支撐柱(206)下方設有所述固定支架(200)。

2.如權利要求1所述的一種鋼渣回收裝置的廢鐵收集機構，其特征在于：所述移動推車(101)位于所述支撐架(103)中部，所述支撐架(103)底部與地面相固定。

3.如權利要求2所述的一種鋼渣回收裝置的廢鐵收集機構，其特征在于：所述電磁鐵板(300)上表面中部設有電磁開關(301)，所述電磁開關(301)上端設有升降固定器(302)。

4.如權利要求3所述的一種鋼渣回收裝置的廢鐵收集機構，其特征在于：所述升降固定器(302)上端設有所述升降桿(304)，所述升降桿(304)上端設有升降連接器(303)。

5.如權利要求4所述的一種鋼渣回收裝置的廢鐵收集機構，其特征在于：所述升降連接器(303)上端設有升降驅動器(305)，所述升降驅動器(305)上表面設有聯動塊(306)，所述聯動塊(306)上表面與所述滑塊(202)下表面相固定，所述聯動塊(306)與所述滑軌(201)下表面滑動配合，所述滑塊(202)與所述滑軌(201)滑動配合。

6.如權利要求5所述的一種鋼渣回收裝置的廢鐵收集機構，其特征在于：所述滑塊(202)一端設有推桿固定器(207)，所述推桿固定器(207)后端設有電動推桿(208)，所述電動推桿(208)后端設有推桿連接器(209)，所述推桿連接器(209)后端與所述推桿驅動器(203)相接。

7.如權利要求6所述的一種鋼渣回收裝置的廢鐵收集機構，其特征在于：所述推桿驅動器(203)后面設有安裝支架(210)，所述安裝支架(210)與所述滑軌(201)相固定。

8.如權利要求7所述的一種鋼渣回收裝置的廢鐵收集機構，其特征在于：所述支撐柱(206)下端設有定位樁(211)，所述定位樁(211)下端與所述固定支架(200)上表面相固定。

技術總結
本技術提供一種鋼渣回收裝置的廢鐵收集機構，屬于鋼渣回收裝置的廢鐵收集技術領域，包括鋼渣輸送裝置，鋼渣輸送裝置一側設有固定支架，鋼渣輸送裝置另一側設有移動推車，移動推車上方設有收鐵箱，鋼渣輸送裝置上方設有電磁鐵板，電磁鐵板上方設有升降桿，升降桿上方設有滑軌，滑軌中部設有滑塊，滑軌一端設有推桿驅動器，滑軌另一端設有限位板，滑軌一端下表面設有支撐板，滑軌另一端下表面設有支撐架，支撐板下表面設有支撐柱，支撐柱下方設有固定支架，可通過升降桿使電磁開關與電磁鐵板升降，進而控制電磁鐵板吸取廢鐵，電動推桿使滑塊帶動聯動塊移動，進而使電磁鐵板及吸附的廢鐵移動至收鐵箱上方再關閉電磁開關使廢鐵掉落至收鐵箱內。
