本發明涉及石油焦，具體地涉及一種石油焦原料處理方法以及一種石油焦原料處理系統。

背景技術：

1、石油焦是重質油經熱裂解-縮合過程轉化而成的固體產品。高品質的石油焦要求硫含量較低，重金屬含量較少，且灰分較少。而為了經濟效益，通常將減壓渣油、脫油瀝青等硫含量和金屬含量較高的劣質油品，作為生產石油焦的原料，導致難以得到高品質的石油焦。

2、為了兼顧經濟效益和得到高品質石油焦，在生產石油焦之前，對石油焦原料進行處理是目前常用的技術手段；即，通過提高石油焦原料的品質，來提高石油焦的品質。如cn1309164a公開了一種渣油加氫處理－延遲焦化的組合工藝方法，將渣油和焦化瓦斯油、氫氣一起混合，在催化劑存在下進入加氫處理裝置反應，分離加氫反應產物，其中加氫后的渣油單獨或與其它生產針狀焦的常規原料一起進行延遲焦化，分離焦化產物，其中焦化瓦斯油循環至加氫處理。該發法的缺點是原料中的固體雜質未得到有效脫除，會影響催化劑的使用壽命。再如cn1676574a公開了一種改進的延遲焦化方法，焦化原料與任選的焦化循環油一起經輻射進料泵增壓后，與氫氣、催化劑接觸，進入焦化加熱爐加熱至焦化溫度后，加氫生成油經節流裝置降壓后進入焦炭塔，生成的焦炭留在焦炭塔內，焦化油氣經分離得到焦化氣體、焦化汽油、焦化柴油、焦化蠟油。該發法的缺點是沒有原料脫固預處理環節。

3、可見，現有的處理方法對石油焦原料的處理效果并不理想，不能有效提高石油焦原料的品質。

技術實現思路

1、本發明的目的是為了克服現有技術存在的石油焦原料的處理效果并不理想，品質不能得到有效提高的問題，提供一種石油焦原料處理方法以及一種石油焦原料處理系統。

2、為了實現上述目的，本發明一方面提供一種石油焦原料處理方法，包括：

3、(1)將石油焦原料、溶劑以及表面活性劑混合，得到混合油料，將所述混合油料與水置于纖維液膜接觸器中進行接觸；

4、(2)對步驟(1)得到的物料進行油、水、固三相分離；

5、(3)將步驟(2)得到的油相與氫氣混合，得到第一含氫混合油，將所述第一含氫混合油通入多床層液相加氫反應器進行加氫反應；其中，所述多床層液相加氫反應器具有多個反應區和多個進料口，任一進料口設置在相鄰的兩個反應區之間，所述第一含氫混合油經由所述多個進料口通入所述多床層液相加氫反應器中；

6、(4)將步驟(3)得到的加氫產物與氫氣混合，得到第二含氫混合油，將所述第二含氫混合油通入管式反應器進行加氫反應；

7、(5)對步驟(4)得到的加氫產物進行抽提和蒸餾，基于所述蒸餾得到的重質油餾分生產石油焦。

8、在本申請實施例中，所述溶劑為重芳烴。

9、在本申請實施例中，所述表面活性劑包括氨基酸型兩性表面活性劑、甜菜堿型兩性表面活性劑和咪唑啉型兩性表面活性劑中的至少一種。

10、在本申請實施例中，在步驟(1)中，石油焦原料、溶劑以及表面活性劑的用量的重量比為1：(0.2～3.0)：(0.00005～0.0005)。

11、在本申請實施例中，在步驟(1)中，所述混合油料與水的用量的重量比為1：(0.05～0.3)；

12、在步驟(1)中，所述混合油料與水接觸的條件包括：溫度為60℃～200℃，壓力為0.3mpa～3mpa，以所述纖維液膜接觸器中纖維絲的體積為基準，所述混合油料的液時體積空速為5h-1～60h-1。

13、在本申請實施例中，所述將步驟(2)得到的油相與氫氣混合，包括：

14、將步驟(2)得到的油相進行加熱處理，得到溫度為200℃～450℃且壓力為3.0mpa～20.0mpa的處理后油相；

15、將所述處理后油相與氫氣混合。

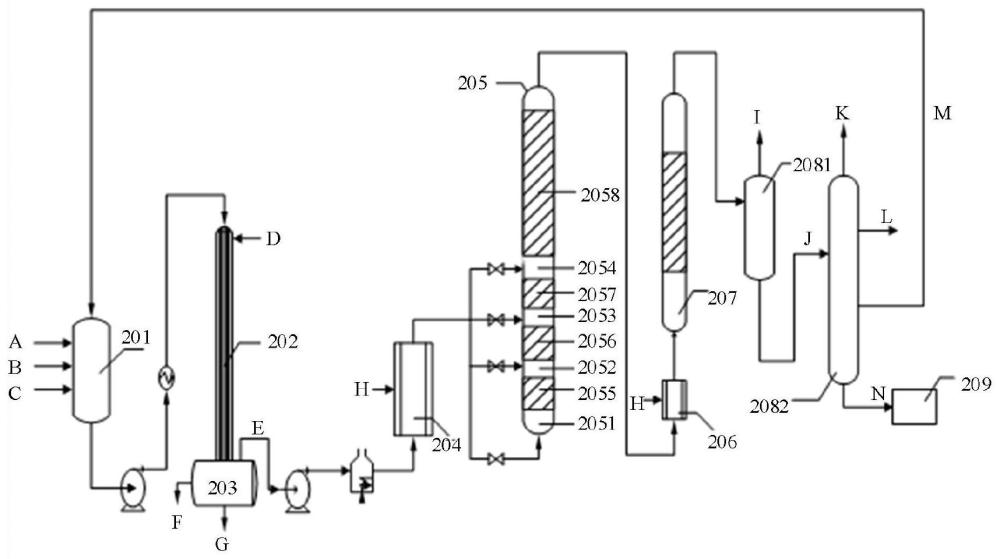

16、本申請第二方面提供一種石油焦原料處理系統，所述處理系統包括混合罐、纖維液膜接觸器、分離裝置、一級混氫器、多床層液相加氫反應器、二級混氫器、管式反應器、抽提蒸餾裝置以及延遲焦化裝置；

17、其中，所述多床層液相加氫反應器具有多個反應區和多個進料口，任一進料口設置在相鄰的兩個反應區之間；

18、所述混合罐的出料口與所述纖維液膜接觸器的進料口連通，所述纖維液膜接觸器的出料口與所述分離裝置的進料口連通，所述分離裝置的油相出口與所述一級混氫器的進料口連通，所述一級混氫器的出料口分別與所述多床層液相加氫反應器的多個進料口連通，所述多床層液相加氫反應器的出料口與所述二級混氫器的進料口連通，所述二級混氫器的出料口與所述管式反應器的進料口連通，所述管式反應器的出料口與所述抽提蒸餾裝置的進料口連通，所述抽提蒸餾裝置的重質油出口與所述延遲焦化裝置的進料口連通。

19、在本申請實施例中，所述多床層液相加氫反應器的各進料口以及所述多床層液相加氫反應器的出料口均設置有壓力檢測裝置。

20、在本申請實施例中，所述抽提蒸餾裝置包括高壓分離器和汽提塔；

21、所述管式反應器的出料口與所述高壓分離器的進料口連通，所述高壓分離器的目標組分出口與所述汽提塔的進料口連通，所述汽提塔的重質油出口與所述延遲焦化裝置的進料口連通；

22、其中，所述目標組分為硫化氫被除去的組分。

23、在本申請實施例中，所述汽提塔的溶劑出口與所述混合罐的進料口連通。

24、通過上述技術方案，所述技術方案包括：(1)將石油焦原料、溶劑以及表面活性劑混合，得到混合油料，將所述混合油料與水置于纖維液膜接觸器中進行接觸；(2)對步驟(1)得到的物料進行油、水、固三相分離；(3)將步驟(2)得到的油相與氫氣混合，得到第一含氫混合油，將所述第一含氫混合油通入多床層液相加氫反應器進行加氫反應；其中，所述多床層液相加氫反應器具有多個反應區和多個進料口，任一進料口設置在相鄰的兩個反應區之間，所述第一含氫混合油經由所述多個進料口通入所述多床層液相加氫反應器中；(4)將步驟(3)得到的加氫產物與氫氣混合，得到第二含氫混合油，將所述第二含氫混合油通入管式反應器進行加氫反應；(5)對步驟(4)得到的加氫產物進行抽提和蒸餾，基于所述蒸餾得到的重質油餾分生產石油焦。基于本申請實施例提供的方案，可以有效去除石油焦原料中的固體雜質以及降低石油焦原料中的硫含量，從而可以大大提高石油焦原料的品質。

25、本申請實施例的其它特征和優點將在隨后的具體實施方式部分予以詳細說明。

技術特征：

1.一種石油焦原料處理方法，其特征在于，包括：

2.根據權利要求1所述的石油焦原料處理方法，其特征在于，所述溶劑為重芳烴。

3.根據權利要求1所述的石油焦原料處理方法，其特征在于，所述表面活性劑包括氨基酸型兩性表面活性劑、甜菜堿型兩性表面活性劑和咪唑啉型兩性表面活性劑中的至少一種。

4.根據權利要求1所述的石油焦原料處理方法，其特征在于，在步驟(1)中，石油焦原料、溶劑以及表面活性劑的用量的重量比為1：(0.2～3.0)：(0.00005～0.0005)。

5.根據權利要求1所述的石油焦原料處理方法，其特征在于，在步驟(1)中，所述混合油料與水的用量的重量比為1：(0.05～0.3)；

6.根據權利要求1所述的石油焦原料處理方法，其特征在于，所述將步驟(2)得到的油相與氫氣混合，包括：

7.一種石油焦原料處理系統，其特征在于，所述處理系統包括混合罐、纖維液膜接觸器、分離裝置、一級混氫器、多床層液相加氫反應器、二級混氫器、管式反應器、抽提蒸餾裝置以及延遲焦化裝置；

8.根據權利要求7所述的石油焦原料處理系統，其特征在于，所述多床層液相加氫反應器的各進料口以及所述多床層液相加氫反應器的出料口均設置有壓力檢測裝置。

9.根據權利要求7所述的石油焦原料處理系統，其特征在于，所述抽提蒸餾裝置包括高壓分離器和汽提塔；

10.根據權利要求9所述的石油焦原料處理系統，其特征在于，所述汽提塔的溶劑出口與所述混合罐的進料口連通。

技術總結
本發明涉及石油焦領域，公開了一種石油焦原料處理方法以及系統，包括(1)將石油焦原料、溶劑以及表面活性劑混合，然后與水置于纖維液膜接觸器中接觸；(2)對步驟(1)得到的物料進行分離；(3)將步驟(2)得到的油相與氫氣混合，并通入多床層液相加氫反應器進行加氫反應；油相與氫氣的混合產物經由多個進料口進入多床層液相加氫反應器中，多床層液相加氫反應器具有多個反應區，任一進料口設置在相鄰的兩個反應區之間；(4)將步驟(3)得到的加氫產物與氫氣混合，并通入管式反應器進行加氫反應；(5)對步驟(4)得到的加氫產物進行抽提和蒸餾，基于蒸餾得到的重質油餾分生產石油焦。由此，可以有效提高石油焦原料的品質。

技術研發人員：羅雄威,蔣麗華,曾志煜,陳文良,曾文廣,吳玲瓏,謝瓊玉,黃深根
受保護的技術使用者：中國石油化工股份有限公司
技術研發日：
技術公布日：2025/4/24
