本技術涉及干熄焦余熱鍋爐，更具體地說，本技術涉及一種用于煤焦化的干熄焦余熱鍋爐裝置。

背景技術：

1、焦化一般指有機物質碳化變焦的過程；焦化過程是一種熱分解和縮合的綜合過程，煤焦化廣泛用于化學工業、醫藥工業和耐火材料工業。

2、目前現有的用于煤焦化的干熄焦余熱鍋爐裝置在使用時，都會在進氣口設置過濾網用于對煙氣中的一些煙氣顆粒進行過濾，避免顆粒導致裝置內的受熱面發生磨損，該種方式雖然能夠有效阻隔煙氣，但是過濾網的長時間使用容易導致其一側快速堆積煙氣顆粒，需要經常對其進行更換，大大增加勞動力的消耗，且過濾網上掉落的煙氣顆粒落入進氣口內不便于進行清理，并且過濾網的頻繁更換，當發生煙氣泄漏時不便于及時發現，存在一定的安全隱患。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型的實施例提供一種用于煤焦化的干熄焦余熱鍋爐裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種用于煤焦化的干熄焦余熱鍋爐裝置，包括：余熱鍋爐主體，所述余熱鍋爐主體內側壁安裝有安裝架，所述安裝架一側開設有進氣口，所述進氣口內設有過濾網，所述過濾網一側設有用于對過濾網進行清潔的清潔機構，所述過濾網下方設于用于對煙氣顆粒進行收集的收集機構，所述過濾網上方設有用于在發生煙氣泄漏時進行報警的檢測機構，所述檢測機構包括設于進氣口頂面的安裝盒，所述安裝盒的內部分別安裝有安裝塊和電機，所述安裝盒一端底部通過鉸鏈與進氣口頂面轉動連接，所述安裝盒內頂部安裝有氣體探測器，所述進氣口頂面一端安裝有報警器，所述氣體探測器與報警器電性連接；

4、所述進氣口內滑動連接有安裝框，所述過濾網固定連接于安裝框內，所述安裝框頂部固定連接有安裝塊，所述安裝塊貫穿進氣口頂面與進氣口鎖緊連接，所述清潔機構包括設于過濾網一側的鋼刷板，所述鋼刷板一端豎直貫穿螺紋連接有一號螺桿，所述進氣口頂面固定連接有電機，所述電機輸出端與一號螺桿頂端固定連接，所述一號螺桿底端與進氣口內底面轉動連接，所述鋼刷板另一端豎直貫穿滑動連接有一號限位桿，所述一號限位桿兩端分別與進氣口內頂面和內底面固定連接。

5、在一個優選地實施方式中，所述收集機構包括貫穿開設于進氣口底面的排料口，所述排料口位于過濾網一側，所述進氣口底面位于排料口下方設有收集盒。

6、在一個優選地實施方式中，所述收集盒兩端下方均設有壓板，兩個所述壓板頂面均與收集盒兩端底面接觸連接，兩個所述壓板一端豎直貫穿螺紋連接有二號螺桿，所述二號螺桿頂端與進氣口底面轉動連接，兩個所述壓板另一端均豎直貫穿滑動連接有二號限位桿，所述二號限位桿頂端與進氣口底面固定連接。

7、在一個優選地實施方式中，所述收集盒頂面固定連接有密封墊，所述密封墊頂面與進氣口底面接觸連接。

8、本實用新型的技術效果和優點：

9、1、通過設置清潔機構便于對過濾網一側堆積的煙氣顆粒進行清理，無需對過濾網進行頻繁的更換，降低勞動力的消耗；

10、2、通過設置收集機構便于對過濾網上掉落的煙氣顆粒進行收集，避免其殘留在進氣口內；

11、3、通過設置檢測機構便于在發生煙氣泄漏時便于及時進行報警，有效降低安全隱患。

技術特征：

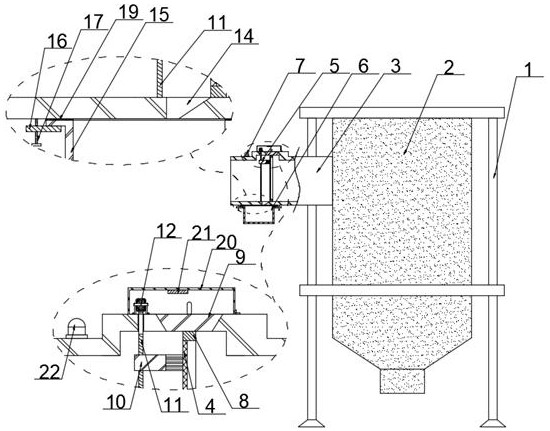

1.一種用于煤焦化的干熄焦余熱鍋爐裝置，包括：余熱鍋爐主體（1），其特征在于：所述余熱鍋爐主體（1）內側壁安裝有安裝架（2），所述安裝架（2）一側開設有進氣口（3），所述進氣口（3）內設有過濾網（4），所述過濾網（4）一側設有用于對過濾網（4）進行清潔的清潔機構（5），所述過濾網（4）下方設于用于對煙氣顆粒進行收集的收集機構（6），所述過濾網（4）上方設有用于在發生煙氣泄漏時進行報警的檢測機構（7），所述檢測機構（7）包括設于進氣口（3）頂面的安裝盒（20），所述安裝盒（20）的內部分別安裝有安裝塊（9）和電機（12），所述安裝盒（20）一端底部通過鉸鏈與進氣口（3）頂面轉動連接，所述安裝盒（20）內頂部安裝有氣體探測器（21），所述進氣口（3）頂面一端安裝有報警器（22），所述氣體探測器（21）與報警器（22）電性連接；

2.根據權利要求1所述的一種用于煤焦化的干熄焦余熱鍋爐裝置，其特征在于：所述收集機構（6）包括貫穿開設于進氣口（3）底面的排料口（14），所述排料口（14）位于過濾網（4）一側，所述進氣口（3）底面位于排料口（14）下方設有收集盒（15）。

3.根據權利要求2所述的一種用于煤焦化的干熄焦余熱鍋爐裝置，其特征在于：所述收集盒（15）兩端下方均設有壓板（16），兩個所述壓板（16）頂面均與收集盒（15）兩端底面接觸連接，兩個所述壓板（16）一端豎直貫穿螺紋連接有二號螺桿（17），所述二號螺桿（17）頂端與進氣口（3）底面轉動連接，兩個所述壓板（16）另一端均豎直貫穿滑動連接有二號限位桿（18），所述二號限位桿（18）頂端與進氣口（3）底面固定連接。

4.根據權利要求3所述的一種用于煤焦化的干熄焦余熱鍋爐裝置，其特征在于：所述收集盒（15）頂面固定連接有密封墊（19），所述密封墊（19）頂面與進氣口（3）底面接觸連接。

技術總結
本技術公開了一種用于煤焦化的干熄焦余熱鍋爐裝置，具體涉及干熄焦余熱鍋爐技術領域，包括：余熱鍋爐主體，余熱鍋爐主體內側壁安裝有安裝架，安裝架一側開設有進氣口，進氣口內設有過濾網，過濾網一側設有用于對過濾網進行清潔的清潔機構，過濾網下方設于用于對煙氣顆粒進行收集的收集機構，過濾網上方設有用于在發生煙氣泄漏時進行報警的檢測機構，本技術的技術效果和優點：通過設置清潔機構便于對過濾網一側堆積的煙氣顆粒進行清理，無需對過濾網進行頻繁的更換；通過設置收集機構便于對過濾網上掉落的煙氣顆粒進行收集，避免其殘留在進氣口內；通過設置檢測機構便于在發生煙氣泄漏時便于及時進行報警，有效降低安全隱患。
