本技術涉及焦?fàn)t，具體為一種焦?fàn)t整體封閉大棚的通風設備。

背景技術：

1、煉焦?fàn)t是一種用來提煉焦炭的火爐，現代煉焦?fàn)t由炭化室、燃燒室、蓄熱室、斜道區、爐頂、基礎、煙道等組成，炭化室中煤料在隔絕空氣條件下受熱變成焦炭，一煉焦?fàn)t的一代爐齡一般為25年左右，在操作、維護好的情況下可達30年以上。

2、通過檢索發現中國專利公告號：cn209509588u公開了一種焦?fàn)t整體封閉大棚，包括由主梁、機側立柱、焦側立柱、機側副跨橫梁及焦側副跨橫梁組成的焦?fàn)t大棚；主梁的兩端分別由支架支撐在焦?fàn)t兩端的抵抗墻上；主梁與機側立柱頂部之間設機側副跨橫梁，主梁與焦側立柱頂部之間設焦側副跨橫梁；焦?fàn)t大棚四周的外立面除預留大門及通風口區域外全部用彩色壓型鋼板封閉，由主梁、機側副跨橫梁及焦側副跨橫梁構成的大棚頂蓋除預留排煙口區域外全部用耐熱鋼板進行封閉；焦?fàn)t大棚內沿焦?fàn)t長向設置擋煙隔板，將內部空間分隔成為焦側空間、機側及爐頂空間2個部分，該實用新型結構簡單合理，強度滿足要求，且便于通風及除塵系統的安裝、使用，但是該實用新型的通風方式無法高效準確地收集處理大棚內高濃度煙塵區域，且通風設備占用空間大，影響焦?fàn)t大棚的結構安全和生產效率。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種焦?fàn)t整體封閉大棚的通風設備，具備高效準確地收集處理大棚內高濃度煙塵區域等優點，解決了無法高效準確地收集處理大棚內高濃度煙塵區域，且通風設備占用空間大，影響焦?fàn)t大棚結構安全和生產效率的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種焦?fàn)t整體封閉大棚的通風設備，包括大棚本體，所述大棚本體的內腔設有焦?fàn)t本體，所述焦?fàn)t本體的下表面固定有支撐座，所述大棚本體的頂部固定有主梁，所述主梁的內頂壁設有排氣機構，所述大棚本體的左右兩側設有用于提高通風效果的通風機構；

3、所述通風機構包括兩個固定箱、兩個隔音罩、兩個風機、兩個進氣筒、兩個出氣管、通風管、多個噴頭和驅動件，兩個所述固定箱固定在大棚本體的左右兩側，所述隔音罩固定在固定箱的外表面，所述風機固定在固定箱的內腔，所述進氣筒的一端與固定箱的內腔連通，所述出氣管連通在固定箱的內底壁，兩個所述出氣管的另一端貫穿大棚本體并延伸至大棚本體的內腔且與通風管的兩端連通，多個所述噴頭連通在通風管的上表面，所述驅動件設置于大棚本體四側內壁之間的底部；

4、所述排氣機構包括連接塊、電機、皮帶輪、兩個第一通氣管、廢氣管、兩個第二通氣管和排氣管，所述連接塊通過軸承轉動連接在主梁的內頂壁，所述電機固定在主梁的內頂壁且位于連接塊的右側，所述皮帶輪固定在電機輸出軸的外表面，所述連接塊與皮帶輪之間通過皮帶傳動連接，兩個所述第一通氣管連通在連接塊底部的左右兩側，所述廢氣管連通在連接塊的下表面，兩個所述第二通氣管連通在廢氣管的左右兩側，所述排氣管的一端與連接塊之間通過密封軸承轉動連接。

5、通過采用該技術方案，通過設置的通風機構能夠使大棚本體內腔的空氣流通，大大提高了大棚本體的通風效果，且占用空間小。

6、進一步，所述支撐座為隔熱座，所述排氣管的另一端貫穿大棚本體并延伸至大棚本體的上側且與地面的廢氣凈化站連通。

7、進一步，所述第一通氣管的截面形狀為l形，兩個所述第一通氣管對稱分布于連接塊豎向中軸線的左右兩端。

8、進一步，所述進氣筒的內腔設有固定框，所述固定框的內腔固定有濾網。

9、通過采用該技術方案，設置的濾網能夠?qū)M(jìn)入固定箱的空氣進行過濾，減少灰塵的進入。

10、進一步，多個所述噴頭均勻分布于通風管上表面的左右兩端，所述通風管與出氣管的連接處套設有密封圈。

11、進一步，所述驅動件包括支撐板、兩個電動推桿和兩個移動板，所述支撐板固定在大棚本體四側內壁之間的底部，兩個所述電動推桿固定在大棚本體左右兩側的底部，所述電動推桿的活塞桿貫穿大棚本體并延伸至大棚本體的內腔且分別與移動板的一側固定，所述支撐板上表面的左右兩端均開設有通氣孔，所述移動板的上表面開設有多個導氣孔。

12、通過采用該技術方案，能夠?qū)σ苿?dòng)板的位置進行移動，提高了空氣流動的速度。

13、進一步，所述支撐座固定在支撐板的上表面，所述電動推桿的外表面設有防護箱，所述移動板的尺寸大于通氣孔內腔的尺寸。

14、進一步，所述支撐板的上表面開設有數量為四個的滑槽，所述移動板下表面的左右兩端均固定有滑塊，所述滑塊與滑槽之間滑動連接。

15、通過采用該技術方案，設置的滑槽和滑塊能夠?qū)σ苿?dòng)板的移動進行限位。

16、與現有技術相比，本申請的技術方案具備以下有益效果：

17、該焦?fàn)t整體封閉大棚的通風設備，通過設置的煙塵捕集罩能夠使焦?fàn)t本體產生的煙塵導入排煙管內，可進入除塵地面站內凈化排放，并通過設置的通風機構能夠使大棚本體內腔的空氣流通，大大提高了大棚本體的通風效果，且占用空間小。

技術特征：

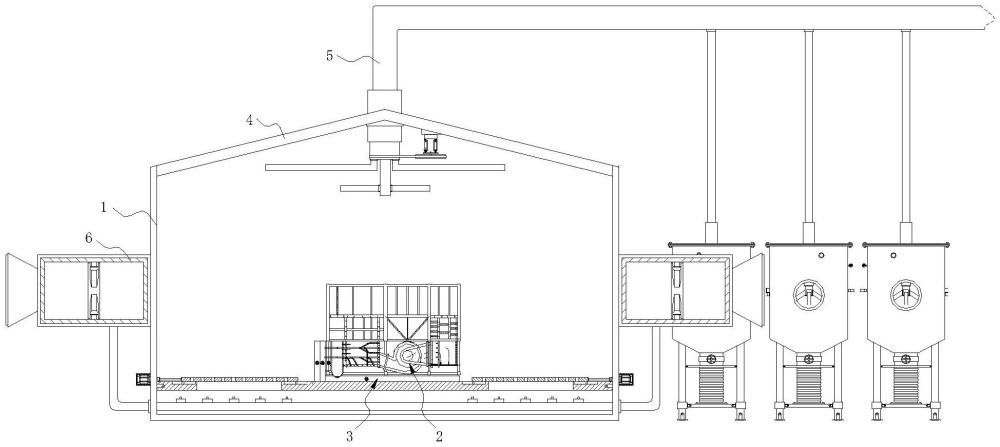

1.一種焦?fàn)t整體封閉大棚的通風設備，包括大棚本體（1），其特征在于：所述大棚本體（1）的內腔設有焦?fàn)t本體（2），所述焦?fàn)t本體（2）的下表面固定有支撐座（3），所述大棚本體（1）的頂部固定有主梁（4），所述主梁（4）的內頂壁設有排氣機構（5），所述大棚本體（1）的左右兩側設有用于提高通風效果的通風機構（6）；

2.根據權利要求1所述的一種焦?fàn)t整體封閉大棚的通風設備，其特征在于：所述支撐座（3）為隔熱座，所述排氣管（57）的另一端貫穿大棚本體（1）并延伸至大棚本體（1）的上側且與地面的廢氣凈化站連通。

3.根據權利要求1所述的一種焦?fàn)t整體封閉大棚的通風設備，其特征在于：所述第一通氣管（54）的截面形狀為l形，兩個所述第一通氣管（54）對稱分布于連接塊（51）豎向中軸線的左右兩端。

4.根據權利要求1所述的一種焦?fàn)t整體封閉大棚的通風設備，其特征在于：所述進氣筒（64）的內腔設有固定框，所述固定框的內腔固定有濾網。

5.根據權利要求1所述的一種焦?fàn)t整體封閉大棚的通風設備，其特征在于：多個所述噴頭（67）均勻分布于通風管（66）上表面的左右兩端，所述通風管（66）與出氣管（65）的連接處套設有密封圈。

6.根據權利要求1所述的一種焦?fàn)t整體封閉大棚的通風設備，其特征在于：所述驅動件（68）包括支撐板（681）、兩個電動推桿（682）和兩個移動板（683），所述支撐板（681）固定在大棚本體（1）四側內壁之間的底部，兩個所述電動推桿（682）固定在大棚本體（1）左右兩側的底部，所述電動推桿（682）的活塞桿貫穿大棚本體（1）并延伸至大棚本體（1）的內腔且分別與移動板（683）的一側固定，所述支撐板（681）上表面的左右兩端均開設有通氣孔（684），所述移動板（683）的上表面開設有多個導氣孔（685）。

7.根據權利要求6所述的一種焦?fàn)t整體封閉大棚的通風設備，其特征在于：所述支撐座（3）固定在支撐板（681）的上表面，所述電動推桿（682）的外表面設有防護箱，所述移動板（683）的尺寸大于通氣孔（684）內腔的尺寸。

8.根據權利要求6所述的一種焦?fàn)t整體封閉大棚的通風設備，其特征在于：所述支撐板（681）的上表面開設有數量為四個的滑槽，所述移動板（683）下表面的左右兩端均固定有滑塊，所述滑塊與滑槽之間滑動連接。

技術總結
本技術涉及一種焦?fàn)t整體封閉大棚的通風設備，屬于焦?fàn)t技術領域，包括大棚本體，所述大棚本體的內腔設有焦?fàn)t本體，所述焦?fàn)t本體的下表面固定有支撐座，所述大棚本體的頂部固定有主梁，所述主梁的內頂壁設有排氣機構，所述大棚本體的左右兩側設有用于提高通風效果的通風機構；所述通風機構包括兩個固定箱、兩個隔音罩、兩個風機、兩個進氣筒、兩個出氣管、通風管、多個噴頭和驅動件。該焦?fàn)t整體封閉大棚的通風設備，通過設置的煙塵捕集罩能夠使焦?fàn)t本體產生的煙塵導入排煙管內，可進入除塵地面站內凈化排放，并通過設置的通風機構能夠使大棚本體內腔的空氣流通，大大提高了大棚本體的通風效果，且占用空間小。

技術研發人員：張滿強,白瑞虹,王宇,劉軍軍
受保護的技術使用者：清凱環保科技有限公司
技術研發日：20240709
技術公布日：2025/4/24
