本發明涉及風力發電機組控制技術領域，更具體地說，涉及一種等效變槳微分控制方法及裝置。

背景技術：

現有變槳控制多以發電機轉速為輸入量，通過PI控制器(proportional integral controller)控制輸出變槳角度，經過變槳執行裝置實現對轉速的控制。

傳統的PI控制結構簡單，通常通過MATLAB等仿真軟件建模調整的方式獲取控制參數，由于風力發電機組模型的準確度對控制參數的整定結果有較大影響，但對于大型風力發電機組這種非線性程度較高的大型結構，建立準確的模型有較大難度，因此通過MATLAB等仿真軟件建模調整的方式獲取的控制參數往往與實際機組運行參數相差甚遠。且通常采用的PI控制缺少對動態偏差控制，在急劇變化的風況下機組運行穩定性降低。

綜上可知，如何獲取精確的控制參數以及提高變槳系統的動態響應能力是目前本領域技術人員亟待解決的問題。

技術實現要素：

有鑒于此，本發明的目的是提供一種等效變槳微分控制方法及裝置，用以獲取精確的控制參數以及提高變槳系統的動態響應能力。

為了實現上述目的，本發明提供如下技術方案：

一方面，本發明提供了一種等效變槳微分控制方法，包括：

采用靜態能量偏差的PI控制方法分別獲取第一控制參數、第二控制參數；

采用動態能量偏差獲取等效微分的第三控制參數；

將風輪測量轉速與風輪參考轉速作為輸入，比例-積分-等效微分PID控制器依據所述第一控制參數、所述第二控制參數和所述第三控制參數對風力發電機組進行控制，實現所述風輪測量轉速對所述風輪參考轉速的跟隨；

其中，按照下述公式獲取所述第一控制參數：

$K_P=\frac{2I_{drivetrain}{\mathrm{\Ω}}_{ref}\mathrm{\ζ}\mathrm{\ω}}{G_{gearbox}(-\frac{\∂P}{\∂\mathrm{\θ}})}$

在上式中，G_gearbox為齒輪箱傳動比，Ω_ref為風輪參考轉速，ω為頻率，ζ為阻尼，I_drivetrain為風力發電機組傳動鏈轉動慣量，P為風輪吸收功率，θ為變槳角度；

按照下述公式獲取所述第二控制參數：

$K_I=\frac{I_{drivetrain}{\mathrm{\Ω}}_{ref}{\mathrm{\ω}}^2}{G_{gearbox}(-\frac{\∂P}{\∂\mathrm{\θ}})}$

在上式中，G_gearbox為齒輪箱傳動比，Ω_ref為風輪參考轉速，ω為頻率，ζ為阻尼，I_drivetrain為風力發電機組傳動鏈轉動慣量，P為風輪吸收功率，θ為變槳角度；

按照下述公式獲取所述第三控制參數：

$K_d=\left|\frac{I_{drivetrain}(\mathrm{\Ω}-{\mathrm{\Ω}}_{ref})}{G_{gearbox}\left(\frac{\∂p}{\∂\mathrm{\β}}\right)}\right|$

在上式中，G_gearbox為齒輪箱傳動比，Ω為風輪測量轉速，Ω_ref為風輪參考轉速，ω為頻率，ζ為阻尼。

優選的，所述分別獲取第一控制參數、第二控制參數包括：

在變槳范圍內，分別獲取風輪氣動轉矩、機械功率及所述風輪參考轉速的第一關系式和所述風輪氣動轉矩、所述變槳角度、所述機械功率及所述風輪參考轉速間的第二關系式；

分別對所述第一關系式和所述第二關系式進行泰勒展開，并按照下述公式獲取所述變槳角度：

$\mathrm{\Δ}\mathrm{\θ}=K_P{G}_{gearbox}\mathrm{\Δ}\mathrm{\Ω}+K_I\underset{0}{\overset{t}{\∫}}{G}_{gearbox}\mathrm{\Δ}\mathrm{\Ω}dt$

其中，Δθ為設定點附近的變槳角變化量，K_P為第一控制參數、K_I為第二控制參數，ΔΩ為風輪轉速變化量，G_gearbox為齒輪箱傳動比，t為時間變量。

在所述變槳角度公式的基礎上，采用空氣動力學轉矩關系式及控制理論，按照下式獲取所述風輪參考轉速的二階微分關系式：

$I_{drivetrain}\stackrel{\·\·}{\mathrm{\φ}}+\[\frac{1}{{\mathrm{\Ω}}_{ref}}(-\frac{\∂P}{\∂\mathrm{\θ}})G_{gearbox}{K}_P-\frac{P_0}{{\mathrm{\Ω}}_{ref}^2}\]\stackrel{\·}{\mathrm{\φ}}+\[\frac{1}{{\mathrm{\Ω}}_{ref}}(-\frac{\∂P}{\∂\mathrm{\θ}})G_{gearbox}{K}_I\]\mathrm{\φ}=0$

其中，I_drivetrain為風力發電機組傳動鏈轉動慣量，P為風輪吸收功率，θ為變槳角度；為風輪旋轉加速度，為風輪旋轉速度變化量，φ為風輪旋轉速度。

獲取所述風輪參考轉速的二階微分關系式的穩定狀態，在所述穩定狀態下，獲取所述第一控制參數和所述第二控制參數。

優選的，所述對第二關系式進行泰勒展開包括：

通過葉片設計獲取變槳風力發電機組葉片的與所述變槳角度θ之間關系，根據獲取的所述關系對所述第二關系式進行泰勒展開。

優選的，所述獲取所述第三控制參數包括：

采用空氣動力學轉矩關系獲取風輪旋轉總能量偏差與靜態能量偏差；

采用所述總能量偏差和所述靜態能量偏差獲取變槳吸收能量的變槳角度；

依據獲取的所述變槳角度獲取所述第三控制參數。

優選的，所述采用所述總能量偏差和所述靜態能量偏差獲取變槳吸收能量的變槳角度包括：

消除所述靜態能量偏差，獲取剩余動態能量偏差，依據所述剩余動態能量偏差獲取變槳吸收能量的所述變槳角度。

另一方面，本發明提供了一種等效變槳微分控制裝置，包括：

第一獲取單元，用于采用靜態能量偏差的PI控制方法分別獲取第一控制參數、第二控制參數；

第二獲取單元，用于采用動態能量偏差獲取等效微分的第三控制參數；

控制單元，用于將風輪測量轉速和風輪參考轉速作為輸入，比例-積分-等效微分PID控制器依據所述第一控制參數、所述第二控制參數和所述第三控制參數對風力發電機組進行控制，實現所述風輪測量轉速對所述風輪參考轉速的跟隨；

其中，按照下述公式獲取所述第一控制參數：

$K_P=\frac{2I_{drivetrain}{\mathrm{\Ω}}_{ref}\mathrm{\ζ}\mathrm{\ω}}{G_{gearbox}(-\frac{\∂P}{\∂\mathrm{\θ}})}$

在上式中，G_gearbox為齒輪箱傳動比，Ω_ref為風輪參考轉速，ω為頻率，ζ為阻尼，I_drivetrain為風力發電機組傳動鏈轉動慣量，P為風輪吸收功率，θ為變槳角度；

按照下述公式獲取所述第二控制參數：

$K_I=\frac{I_{drivetrain}{\mathrm{\Ω}}_{ref}{\mathrm{\ω}}^2}{G_{gearbox}(-\frac{\∂P}{\∂\mathrm{\θ}})}$

在上式中，G_gearbox為齒輪箱傳動比，Ω_ref為風輪參考轉速，ω為頻率，ζ為阻尼，I_drivetrain為風力發電機組傳動鏈轉動慣量，P為風輪吸收功率，θ為變槳角度；

按照下述公式獲取所述第三控制參數：

$K_d=\left|\frac{I_{drivetrain}(\mathrm{\Ω}-{\mathrm{\Ω}}_{ref})}{G_{gearbox}\left(\frac{\∂p}{\∂\mathrm{\β}}\right)}\right|$

在上式中，G_gearbox為齒輪箱傳動比，Ω為風輪測量轉速，Ω_ref為風輪參考轉速，ω為頻率，ζ為阻尼。

優選的，所述第一獲取單元包括：

第三獲取單元，用于在變槳范圍內，分別獲取風輪氣動轉矩、機械功率及所述風輪參考轉速的第一關系式和所述風輪氣動轉矩與變槳角度、所述機械功率及所述風輪參考轉速間的第二關系式；

第一計算單元，用于分別對所述第一關系式和所述第二關系式進行泰勒展開，并按照下述公式獲取所述變槳角度：

$\mathrm{\Δ}\mathrm{\θ}=K_P{G}_{gearbox}\mathrm{\Δ}\mathrm{\Ω}+K_I\underset{0}{\overset{t}{\∫}}{G}_{gearbox}\mathrm{\Δ}\mathrm{\Ω}dt$

其中，Δθ為設定點附近的變槳角變化量，K_P為第一控制參數、K_I為第二控制參數，ΔΩ為風輪轉速變化量，G_gearbox為齒輪箱傳動比，t為時間變量。

第二計算單元，用于在所述變槳角度公式的基礎上，采用空氣動力學轉矩關系式及控制理論，按照下式獲取所述風輪參考轉速的二階微分關系式：

$I_{drivetrain}\stackrel{\·\·}{\mathrm{\φ}}+\[\frac{1}{{\mathrm{\Ω}}_{ref}}(-\frac{\∂P}{\∂\mathrm{\θ}})G_{gearbox}{K}_P-\frac{P_0}{{\mathrm{\Ω}}_{ref}^2}\]\stackrel{\·}{\mathrm{\φ}}+\[\frac{1}{{\mathrm{\Ω}}_{ref}}(-\frac{\∂P}{\∂\mathrm{\θ}})G_{gearbox}{K}_I\]\mathrm{\φ}=0$

其中，I_drivetrain為風力發電機組傳動鏈轉動慣量，P為風輪吸收功率，θ為變槳角度；為風輪旋轉加速度，為風輪旋轉速度變化量，φ為風輪旋轉速度。

第四獲取單元，用于獲取所述風輪參考轉速的二階微分關系式的穩定狀態，在所述穩定狀態下，獲取所述第一控制參數和所述第二控制參數。

優選的，所述第一計算單元包括：

第五獲取單元，用于通過葉片設計獲取變槳風力發電機組葉片的與所述變槳角度θ之間的關系，根據獲取的所述關系對所述第二關系式進行泰勒展開。

優選的，所述第二獲取單元包括：

第六獲取單元，用于采用空氣動力學轉矩關系獲取風輪旋轉總能量偏差與靜態能量偏差；

第七獲取單元，用于采用所述總能量偏差和所述靜態能量偏差獲取變槳吸收能量的變槳角度；

第八獲取單元，用于依據獲取的所述變槳角度獲取所述第三控制參數。

優選的，所述第七獲取單元包括：

第九獲取單元，用于消除所述靜態能量偏差，獲取剩余動態能量偏差，依據所述剩余動態能量偏差獲取變槳吸收能量的變槳角度。

與現有技術相比，本發明的優點如下：

本發明提供的一種等效變槳微分控制方法及裝置，將通過采用靜態能量偏差的PI控制方法獲取的第一控制參數、第二控制參數和通過動態能量偏差獲取等效微分的第三控制參數相結合，作為到PID控制器的參數值對風力發電機組進行實時控制，與現有技術相比，本發明提供的等效變槳微分控制方法即系統獲取的PID控制器的控制參數精確度較高，且在采用通過動態能量偏差獲取的等效微分參數對風力發電機組進行控制時，更有效的提高了大型風力發電機組在風速快速變化的風況下變槳?jiǎng)幼鞯膭?dòng)態響應能力，避免了機組超速、葉尖間隙過小以及產生極端載荷等情況的發生。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據提供的附圖獲得其他的附圖。

圖1為本發明實施例提供的一種等效變槳微分控制方法的一種流程圖；

圖2為本發明實施例提供的一種等效變槳微分控制方法的另一種流程圖；

圖3為本發明實施例提供的一種等效變槳微分控制方法中的變槳風力發電機組葉片的與變槳角度θ之間關系示意圖；

圖4為本發明實施例提供的一種等效變槳微分控制裝置的一種結構示意圖；

圖5為本發明實施例提供的一種等效變槳微分控制方法的一種子結構示意圖；

圖6為本發明實施例提供的一種等效變槳微分控制方法的另一種子結構示意圖；

圖7為本發明實施例提供的一種風況的示意圖；

圖8為本發明實施例提供的等效變槳微分控制方法與傳統控制方法控制轉速對比示意圖；

圖9為本發明實施例提供的等效變槳微分控制方法與傳統控制方法控制葉尖間隙對比示意圖。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參考圖1，其示出了本發明實施例提供的一種等效變槳微分控制方法，可以包括以下步驟：

步驟101：采用靜態能量偏差的PI控制方法分別獲取第一控制參數、第二控制參數。

步驟102：采用動態能量偏差獲取等效微分的第三控制參數。

步驟103：將風輪測量轉速和風輪參考轉速作為輸入，比例-積分-等效微分PID控制器依據第一控制參數、第二控制參數和第三控制參數對風力發電機組進行控制，實現風輪測量轉速對風輪參考轉速的跟隨。

其中，按照下述公式獲取第一控制參數：

$K_P=\frac{2I_{drivetrain}{\mathrm{\Ω}}_{ref}\mathrm{\ζ}\mathrm{\ω}}{G_{gearbox}(-\frac{\∂P}{\∂\mathrm{\θ}})}$

在上式中，G_gearbox為齒輪箱傳動比，Ω_ref為風輪參考轉速，ω為頻率，ζ為阻尼，I_drivetrain為風力發電機組傳動鏈轉動慣量，P為風輪吸收功率，θ為變槳角度；

按照下述公式獲取第二控制參數：

$K_I=\frac{I_{drivetrain}{\mathrm{\Ω}}_{ref}{\mathrm{\ω}}^2}{G_{gearbox}(-\frac{\∂P}{\∂\mathrm{\θ}})}$

在上式中，G_gearbox為齒輪箱傳動比，Ω_ref為風輪參考轉速，ω為頻率，ζ為阻尼，I_drivetrain為風力發電機組傳動鏈轉動慣量，P為風輪吸收功率，θ為變槳角度；

按照下述公式獲取第三控制參數：

$K_d=\left|\frac{I_{drivetrain}(\mathrm{\Ω}-{\mathrm{\Ω}}_{ref})}{G_{gearbox}\left(\frac{\∂p}{\∂\mathrm{\β}}\right)}\right|$

在上式中，G_gearbox為齒輪箱傳動比，Ω為風輪測量轉速，Ω_ref為風輪參考轉速，ω為頻率，ζ為阻尼。

需要說明的是，本發明實施例是將PI控制與動態能量偏差推導的過程與PID(Proportion Integration Differentiation)控制相結合，依次獲取第一控制參數、第二控制參數和第三控制參數后，采用獲取的三個控制參數控制PID控制器，使風力發電機組的風輪轉速不斷與風輪參考轉速相等，即通過三個控制參數 根據實際轉速偏差Ω-Ω_ref實時調整，以提高風力發電機組在湍流風況下對轉速的控制。

本發明提供的一種等效變槳微分控制方法，將通過采用靜態能量偏差的PI控制方法獲取的第一控制參數、第二控制參數和通過動態能量偏差獲取等效微分的第三控制參數相結合，作為到PID控制器的參數值對風力發電機組進行實時控制，與現有技術相比，本發明提供的等效變槳微分控制方法即系統獲取的PID控制器的控制參數精確度較高，且在采用通過動態能量偏差獲取的等效微分參數對風力發電機組進行控制時，更有效的提高了大型風力發電機組在風速快速變化的風況下變槳?jiǎng)幼鞯膭?dòng)態響應能力，避免了機組超速、葉尖間隙過小以及產生極端載荷等情況的發生。

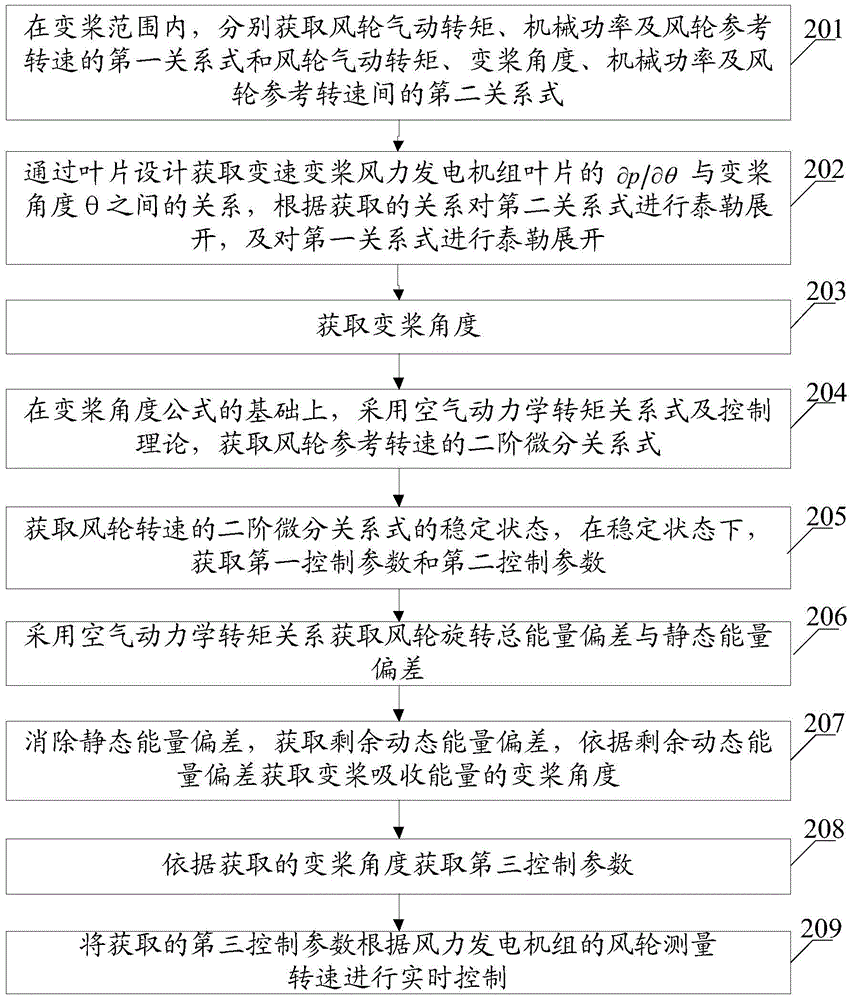

請參考圖2，其示出了本發明實施例提供的一種等效變槳微分控制方法的另一種流程圖，可以包括以下步驟：

步驟201：在變槳范圍內，分別獲取風輪氣動轉矩、機械功率及轉速的第一關系式和氣動轉矩、變槳角度、機械功率及風輪參考轉速間的第二關系式。

步驟202：通過葉片設計獲取變槳風力發電機組葉片的與變槳角度θ之間的關系，根據獲取的關系對第二關系式進行泰勒展開，及對第一關系式進行泰勒展開。

步驟203：按照下述公式獲取變槳角度：

$\mathrm{\Δ}\mathrm{\θ}=K_P{G}_{gearbox}\mathrm{\Δ}\mathrm{\Ω}+K_I\underset{0}{\overset{t}{\∫}}{G}_{gearbox}\mathrm{\Δ}\mathrm{\Ω}dt$

其中，Δθ為設定點附近的變槳角變化量，K_P為第一控制參數、K_I為第二控制參數，ΔΩ為風輪轉速變化量，G_gearbox為齒輪箱傳動比，t為時間變量。

步驟204：在變槳角度公式的基礎上，采用空氣動力學轉矩關系式及控制理論，按照下式獲取風輪參考轉速的二階微分關系式：

$I_{drivetrain}\stackrel{\·\·}{\mathrm{\φ}}+\[\frac{1}{{\mathrm{\Ω}}_{ref}}(-\frac{\∂P}{\∂\mathrm{\θ}})G_{gearbox}{K}_P-\frac{P_0}{{\mathrm{\Ω}}_{ref}^2}\]\stackrel{\·}{\mathrm{\φ}}+\[\frac{1}{{\mathrm{\Ω}}_{ref}}(-\frac{\∂P}{\∂\mathrm{\θ}})G_{gearbox}{K}_I\]\mathrm{\φ}=0$

其中，I_drivetrain為風力發電機組傳動鏈轉動慣量，P風輪吸收功率，θ為變槳角度；為風輪旋轉加速度，為風輪旋轉速度變化量，φ為風輪旋轉速度。

步驟205：獲取風輪轉速的二階微分關系式的穩定狀態，在穩定狀態下，獲取第一控制參數和第二控制參數。

步驟206：采用空氣動力學轉矩關系獲取風輪旋轉總能量偏差與靜態能量偏差。

步驟207：消除靜態能量偏差，獲取剩余動態能量偏差，依據剩余動態能量偏差獲取變槳吸收能量的變槳角度。

步驟208：依據獲取的變槳角度獲取第三控制參數。

步驟209：將獲取的第三控制參數根據風力發電機組的風輪測量轉速進行實時控制。

變槳風力發電機在高風速環境下，通過調節風輪葉片變槳角度限制風能吸收，從而維持風力發電機工作在額定功率設定區域。由于受到風輪葉片氣動性能的影響，葉片變槳角度調整隨風速變化呈非線性關系。因此，為獲得更佳的變槳控制效果，變槳控制器參數值需要根據風輪葉片氣動特性進行整定。為減少M(fèi)ATLAB等軟件建模不準確對控制參數值的影響，本發明實施例提出了一種等效變槳微分控制方法，即直接通過動力學關系對PI控制參數進行整定。

首先，獲取變槳范圍內風輪氣動轉矩與機械功率及轉速的關系：

$T_{gen}=\frac{P_0}{G_{gearbox}{\mathrm{\Ω}}_{ref}}---\left(1\right)$

其中，T_gen為發電機轉矩，G_gearbox為齒輪箱傳動比，Ω_ref為風輪參考轉速。

類似的，獲取氣動轉矩與變槳角度、機械功率及風輪參考轉速之間關系：

$T_{aero}\left(\mathrm{\θ}\right)=\frac{P(\mathrm{\θ},{\mathrm{\Ω}}_{ref})}{{\mathrm{\Ω}}_{ref}}---\left(2\right)$

將上式(1)(2)進行一階泰勒展開，得到下式：

$T_{gen}\≈\frac{P_0}{G_{gearbox}{\mathrm{\Ω}}_{ref}}-\frac{P_0}{G_{gearbox}{\mathrm{\Ω}}_{ref}^2}\mathrm{\Δ}\mathrm{\Ω}---\left(3\right)$

$T_{aero}=\frac{P_0}{{\mathrm{\Ω}}_{ref}}+\frac{1}{{\mathrm{\Ω}}_{ref}}\left(\frac{\∂P}{\∂\mathrm{\θ}}\right)\mathrm{\Δ}\mathrm{\θ}---\left(4\right)$

其中，Δθ為設定點附近的變槳角變化量。

其中，采用PI控制器可以獲取到變槳角度調整表達式為：

$\mathrm{\Δ}\mathrm{\θ}=K_p{G}_{gearbox}\mathrm{\Δ}\mathrm{\Ω}+K_I\underset{0}{\overset{t}{\∫}}{G}_{gearbox}\mathrm{\Δ}\mathrm{\Ω}dt---\left(5\right)$

再由空氣動力學轉矩關系式：

$T_{aero}-G_{gearbox}{T}_{gen}=(I_{rotor}+G_{gearbox}^2{I}_{gen})\frac{d}{dt}({\mathrm{\Ω}}_{ref}+\mathrm{\Δ}\mathrm{\Ω})=I_{drivetrain}\mathrm{\Δ}\stackrel{\·}{\mathrm{\Ω}}---\left(6\right)$

其中，T_aero為低速軸氣動轉矩，I_rotor，I_gen分別為風輪慣性矩和發電機慣性矩，ΔΩ為風輪轉速變化量，為風輪旋轉加速度。

根據經典PI控制理論，典型風輪轉速二階微分關系可表達為：

$I\stackrel{\·\·}{\mathrm{\φ}}+D\stackrel{\·}{\mathrm{\φ}}+K\mathrm{\φ}=0---\left(7\right)$

設結合式(3)～(6)，式(7)可改寫為：

$I_{drivetrain}\stackrel{\·\·}{\mathrm{\φ}}+\[\frac{1}{{\mathrm{\Ω}}_{ref}}(-\frac{\∂P}{\∂\mathrm{\θ}})G_{gearbox}{K}_P-\frac{P_0}{{\mathrm{\Ω}}_{ref}^2}\]\stackrel{\·}{\mathrm{\φ}}+\[\frac{1}{{\mathrm{\Ω}}_{ref}}(-\frac{\∂P}{\∂\mathrm{\θ}})G_{gearbox}{K}_I\]\mathrm{\φ}=0---\left(8\right)$

在二階微分表達式中，頻率ω及阻尼ζ分別為：

$\mathrm{\ω}=\sqrt{\frac{K}{I}},\mathrm{\ζ}=\frac{D}{2\sqrt{KI}}=\frac{D}{2I\mathrm{\ω}}---\left(9\right)$

根據經典控制理論，裝置頻率在ω＝0.6及阻尼ζ＝0.6～0.7時二階裝置可以達到較為滿意的穩定狀態。為此可得到變槳PI參數值與之間關系式如下：

$K_P=\frac{2I_{drivetrain}{\mathrm{\Ω}}_{ref}\mathrm{\ζ}\mathrm{\ω}}{G_{gearbox}(-\frac{\∂P}{\∂\mathrm{\θ}})}---\left(10\right)$

$K_I=\frac{I_{drivetrain}{\mathrm{\Ω}}_{ref}{\mathrm{\ω}}^2}{G_{gearbox}(-\frac{\∂P}{\∂\mathrm{\θ}})}---\left(11\right)$

其中，圖3所示的變槳風力發電機組葉片的與變槳角度θ之間關系均可近似為一階線性關系，其可容易通過葉片設計方獲得，需要說明的是，幾乎所有的變槳風力發電機組的與變槳角度θ之間關系均可近似為一階線性關系。

根據空氣動力學轉矩關系式(6)可以得到風輪旋轉總能量偏差與靜態能量偏差為：

$T_{aero}\mathrm{\Ω}-G_{gearbox}{T}_{gen}\mathrm{\Ω}=I_{drivetrain}\mathrm{\Δ}\stackrel{\·}{\mathrm{\Ω}}\mathrm{\Ω}---\left(12\right)$

即總能量偏差為：

${\mathrm{\ΔP}}_a=I_{drivetrain}\mathrm{\Δ}\stackrel{\·}{\mathrm{\Ω}}\mathrm{\Ω}---\left(13\right)$

$T_{aero}{\mathrm{\Ω}}_{ref}-G_{gearbox}{T}_{gen}{\mathrm{\Ω}}_{ref}=I_{drivetrain}\mathrm{\Δ}\stackrel{\·}{\mathrm{\Ω}}{\mathrm{\Ω}}_{ref}---\left(14\right)$

即靜態能量偏差為：

${\mathrm{\ΔP}}_s=I_{drivetrain}\mathrm{\Δ}\stackrel{\·}{\mathrm{\Ω}}{\mathrm{\Ω}}_{ref}---\left(15\right)$

由于靜態能量偏差已經通過PI控制消除，因此剩余動態能量偏差可表示為：

${\mathrm{\ΔP}}_a-{\mathrm{\ΔP}}_s=I_{drivetrain}\mathrm{\Δ}\stackrel{\·}{\mathrm{\Ω}}(\mathrm{\Ω}-{\mathrm{\Ω}}_{ref})---\left(16\right)$

將式(16)與變槳角度相關聯，可得到下式：

$\frac{{\mathrm{\ΔP}}_a-{\mathrm{\ΔP}}_s}{\mathrm{\Δ}\mathrm{\β}}\mathrm{\Δ}\mathrm{\β}=I_{drivetrain}\mathrm{\Δ}\stackrel{\·}{\mathrm{\Ω}}(\mathrm{\Ω}-{\mathrm{\Ω}}_{ref})---\left(17\right)$

結合圖3所示變槳角度與間的關系，動態能量偏差所需通過變槳吸收能量的角度為：

$\mathrm{\Δ}\mathrm{\β}=\left|\frac{I_{drivetrain}(\mathrm{\Ω}-{\mathrm{\Ω}}_{ref})}{\frac{\∂p}{\∂\mathrm{\β}}}\right|\mathrm{\Δ}\stackrel{\·}{\mathrm{\Ω}}---\left(18\right)$

結合PID控制原理，將動態偏差調整視為PID控制器的微分項(D部分)即有：

$\mathrm{\Δ}\mathrm{\β}=K_d\mathrm{\Δ}\stackrel{\·}{\mathrm{\Ω}}=\left|\frac{I_{drivetrain}(\mathrm{\Ω}-{\mathrm{\Ω}}_{ref})}{G_{gearbox}\left(\frac{\∂p}{\∂\mathrm{\β}}\right)}\right|\mathrm{\Δ}\stackrel{\·}{\mathrm{\Ω}}---\left(19\right)$

$K_d=\left|\frac{I_{drivetrain}(\mathrm{\Ω}-{\mathrm{\Ω}}_{ref})}{G_{gearbox}\left(\frac{\∂p}{\∂\mathrm{\β}}\right)}\right|---\left(20\right)$

通過式(20)得到的控制參數K_d根據實際轉速偏差Ω-Ω_ref實時調整，是作為PI控制的補充可有效提高風力發電機組在湍流風況下對風輪測量轉速的控制效果。

其中，PID控制計算如下式所示：

$\mathrm{\Δ}\mathrm{\θ}=K_p{G}_{gearbox}\mathrm{\Δ}\mathrm{\Ω}+K_I\underset{0}{\overset{t}{\∫}}{G}_{gearbox}\mathrm{\Δ}\mathrm{\Ω}dt+K_D{G}_{gearbox}\mathrm{\Δ}\stackrel{\·}{\mathrm{\Ω}}---\left(21\right)$

本發明實施例提供的一種等效變槳微分控制方法，將通過PI控制獲取的第一控制參數、第二控制參數和通過動態能量偏差獲取的第三控制參數相結合，作為到PID控制器的參數值對風力發電機組進行實時控制，與現有技術相比，本申請?zhí)峁┑牡刃ё儤⒎挚刂品椒ㄖ蝎@取的第一控制參數、第二控 制參數和第三控制參數相對比較準確，且三個控制參數可以直接應用到PID控制中，而不需要像現有技術在建模過程中需要逐一調試，進而減少了獲取準確參數過程中的調試時間，避免帶來不必要的使用風險。

與上述方法的實施例相對應，本發明實施例還提供了一種等效變槳微分控制裝置，請參考圖4，其示出了本發明實施例提供的一種的等效變槳微分控制裝置的一種結構示意圖，包括：第一獲取單元11、第二獲取單元12和控制單元13，其中：

第一獲取單元11，用于采用靜態能量偏差的PI控制方法分別獲取第一控制參數、第二控制參數。

其中，請參考圖5，其示出了本發明實施例提供的一種等效變槳微分控制裝置的一種子結構示意圖，包括：第三獲取單元21、第一計算單元22、第二計算單元23和第四獲取單元24，其中：

第三獲取單元21，用于在變槳范圍內，分別獲取風輪氣動轉矩、機械功率及轉速的第一關系式和風輪氣動轉矩、變槳角度、機械功率及風輪參考轉速間的第二關系式。

第一計算單元22，用于分別對第一關系式和第二關系式進行泰勒展開，并按照下述公式獲取變槳角度：

$\mathrm{\Δ}\mathrm{\θ}=K_P{G}_{gearbox}\mathrm{\Δ}\mathrm{\Ω}+K_I\underset{0}{\overset{t}{\∫}}{G}_{gearbox}\mathrm{\Δ}\mathrm{\Ω}dt$

其中，Δθ為設定點附近的變槳角變化量，K_P為第一控制參數、K_I為第二控制參數，ΔΩ為風輪轉速變化量，G_gearbox為齒輪箱傳動比，t為時間變量。

第一計算單元22還可以包括：第五獲取單元221，其中：

第五獲取單元221，用于通過葉片設計獲取變槳風力發電機組葉片的與變槳角度θ之間的關系，根據獲取的關系對所述第二關系式進行泰勒展開。

需要說明的是，第五獲取單元221用于獲取第二控制參數表達式中的值，且其是在葉片設計過程中獲取的。

第二計算單元23，用于在變槳角度公式的基礎上，采用空氣動力學轉矩關系式及控制理論，按照下式獲取風輪參考轉速的二階微分關系式：

$I_{drivetrain}\stackrel{\·\·}{\mathrm{\φ}}+\[\frac{1}{{\mathrm{\Ω}}_{ref}}(-\frac{\∂P}{\∂\mathrm{\θ}})G_{gearbox}{K}_P-\frac{P_0}{{\mathrm{\Ω}}_{ref}^2}\]\stackrel{\·}{\mathrm{\φ}}+\[\frac{1}{{\mathrm{\Ω}}_{ref}}(-\frac{\∂P}{\∂\mathrm{\θ}})G_{gearbox}{K}_I\]\mathrm{\φ}=0$

其中，I_drivetrain為風力發電機組傳動鏈轉動慣量，P為風輪吸收功率，θ為變槳角度；為風輪旋轉加速度，為風輪旋轉速度變化量，φ為風輪旋轉速度。

第四獲取單元24，用于獲取風輪轉速的二階微分關系式的穩定狀態，在穩定狀態下，獲取第一控制參數和第二控制參數。

第二獲取單元12，用于采用動態能量偏差獲取等效微分的第三控制參數K_D。

其中，請參考圖6，其示出了本發明實施例提供的一種等效變槳微分控制裝置的另一種子結構示意圖，第二獲取單元12可以包括：第六獲取單元31、第七獲取單元32和第八獲取單元33，其中：

第六獲取單元31，用于采用空氣動力學轉矩關系獲取風輪旋轉總能量偏差與靜態能量偏差。

第七獲取單元32，用于采用總能量偏差和靜態能量偏差獲取變槳吸收能量的變槳角度。

其中，第七獲取單元32還可以包括：第九獲取單元321，其中：

第九獲取單元321，用于消除靜態能量偏差，獲取剩余動態能量偏差，依據剩余動態能量偏差獲取變槳吸收能量的變槳角度。

第八獲取單元33，用于依據獲取的變槳角度獲取第三控制參數。

控制單元13，用于將風輪測量轉速與風輪參考轉速作為輸入，比例-積分-等效微分PID控制器依據第一控制參數、第二控制參數和第三控制參數對風力發電機組進行控制，實現風輪測量轉速對風輪參考轉速的跟隨。

在本發明實施例提供的等效變槳微分控制裝置中，對2MW風力發電機組在如圖7所示的風況下進行了控制，其中圖8和圖9示出了采用傳統控制方法和采用本發明實施例提供的控制方法的效果對比圖，需要說明的是，深色粗線為采用本發明實施例提供的控制方法獲取的控制結果，淺色細線為傳統PI控制方法獲取的控制結果。對比兩幅圖可知，在本發明實施例提供的等效變槳微分控制方法下，獲取的風力發電機組的風輪測量轉速波動相對傳統PI控制方法獲取的風輪測量轉速波動更小，且葉尖間隙更大。

本發明提供的一種等效變槳微分控制裝置，將通過采用靜態能量偏差的PI控制方法獲取的第一控制參數、第二控制參數和通過動態能量偏差獲取等效微分的第三控制參數相結合，作為到PID控制器的參數值對風力發電機組進行實時控制，與現有技術相比，本發明提供的等效變槳微分控制方法即系統獲取的PID控制器的控制參數精確度較高，且在采用通過動態能量偏差獲取的等效微分參數對風力發電機組進行控制時，更有效的提高了大型風力發電機組在風速快速變化的風況下變槳?jiǎng)幼鞯膭?dòng)態響應能力，避免了機組超速、葉尖間隙過小以及產生極端載荷等情況的發生。

最后，還需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

對所公開的實施例的上述說明，使本領域技術人員能夠?qū)崿F(xiàn)或使用本發明。對這些實施例的多種修改對本領域技術人員來說將是顯而易見的，本文中所定義的一般原理可以在不脫離本發明的精神或范圍的情況下，在其它實施例中實現。因此，本發明將不會被限制于本文所示的這些實施例，而是要符合與本文所公開的原理和新穎特點相一致的最寬的范圍。
