本實用新型涉及挖掘機燃油監控系統技術領域，具體的說是一種基于GPRS挖掘機燃油監控系統。

背景技術：

通常情況下，挖掘機經常在野外作業，而在無人看守的時候，由于沒有定位功能，特別是在夜里很難對其進行監控，因此挖掘機丟失、挖掘機燃油被盜和挖掘機違規使用的情況經常發生。同時挖掘機自身油耗也比較大，對于擁有大量挖掘機的工程公司來說，挖掘機的燃油費用直接影響著公司的收益。

因此，為克服上述技術的不足而設計出一款能實時定位挖掘機的位置、減少自身耗油量、減小工程作業成本的一種基于GPRS挖掘機燃油監控系統，正是發明人所要解決的問題。

技術實現要素：

針對現有技術的不足，本實用新型的目的是提供一種基于GPRS挖掘機燃油監控系統，其結構簡單，能實時定位挖掘機的位置，減少自身耗油量，減小工程作業成本。

本實用新型解決其技術問題所采用的技術方案是：一種基于GPRS挖掘機燃油監控系統，其包括燃油傳感器、V/I轉換電路、單片機、GPS模塊、GPRS通信模塊、服務器、監控中心、車載電瓶，所述單片機分別與GPS模塊、GPRS通信模塊連接，所述GPRS通信模塊通過GPRS無線通信網絡與服 務器連接，所述服務器通過因特網與監控中心連接，所述車載電瓶通過電源模塊與單片機連接，所述電源模塊與備用充電電池連接，所述燃油傳感器通過V/I轉換電路與單片機連接。

進一步，所述燃油傳感器采用AS5045傳感器。

進一步，所述單片機采用MSP430F149芯片。

進一步，所述GPS模塊和GPRS通信模塊均采用SIM908模塊。

本實用新型的有益效果是：

1、本實用新型通過帶有GPS定位和GPRS無線通信功能的挖掘機燃油監控系統，能實時定位挖掘機的位置。系統以單片機為控制核心，結合非接觸磁旋轉式燃油傳感器，可以對挖掘機燃油情況進行監控，便于控制耗油量，減少施工成本，同時極大方便了工程公司對挖掘機的管理。

附圖說明

圖1是本實用新型系統結構示意圖。

圖2是本實用新型傳感器電路原理圖。

圖3是本實用新型V/I轉換電路原理圖。

具體實施方式

下面結合具體實施例，進一步闡述本實用新型，應理解，這些實施例僅用于說明本實用新型而不用于限制本實用新型的范圍。此外應理解，在閱讀了本實用新型講授的內容之后，本領域技術人員可以對本實用新型作各種改動或修改，這些等價形式同樣落在申請所附權利要求書所限定的范圍。

參見圖1是本實用新型系統結構示意圖，該結構一種基于GPRS挖掘機燃油監控系統，其包括燃油傳感器、V/I轉換電路、單片機、GPS模塊、GPRS 通信模塊、服務器、監控中心、車載電瓶，單片機分別與GPS模塊、GPRS通信模塊連接，GPRS通信模塊通過GPRS無線通信網絡與服務器連接，服務器通過因特網與監控中心連接，車載電瓶通過電源模塊與單片機連接，電源模塊與備用充電電池連接，燃油傳感器通過V/I轉換電路與單片機連接。

燃油傳感器輸出的模擬電壓信號經過V/I轉換電路轉換成電流信號，在控制終端被單片機實時采樣，單片機對數據進行濾波、分析和處理，計算出油箱中的油量，也可以判斷油箱內油量是正常消耗、加油或盜油狀態；然后單片機通過GPS模塊采集GPS位置信息，并從GPS數據中解析出經緯度、時間和車輛速度等數據；最后單片機啟動GPRS模塊，通過GPRS無線通信網絡將相關信息發送至挖掘機燃油監控系統網站的服務器，并存入數據庫。這樣，監控中心的管理人員就可以在有因特網的地方，通過監控系統的Web網頁對挖掘機的燃油狀況進行查詢與管理。可見系統具有很好的靈活性。

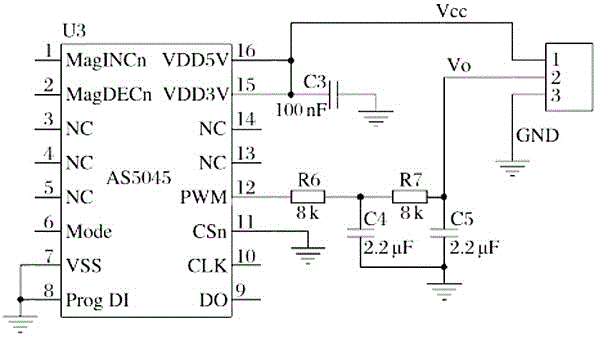

參見圖2是本實用新型傳感器電路原理圖，AS5045傳感器可以輸出數字信號，也可以輸出PWM脈寬調制信號。PWM信號經過低通濾波處理可以變?yōu)槟M電壓信號，該傳感器電路中的AS5045采用模擬電壓信號輸出。AS5045傳感器的12管腳為PWM輸出管腳，經過R6、R7、C4和C5組成的低通濾波器后，PWM信號變?yōu)槟M電壓信號VO輸出，此時的電路為3線電路。由于傳感器與控制終端的距離較遠，電壓信號在電路傳輸中有一定的衰減，同時電壓信號抗干擾能力差，因此遠距離信號傳輸通常采用電流信號。電流信號具有抗干擾能力強、傳輸距離遠的優點，同時采用電流信號可以使電路變?yōu)閮删€傳輸，減少了布線，因此選用三線轉兩線的V/I轉換電路。

參見圖3是本實用新型V/I轉換電路原理圖，在車載電瓶供電的情況下，為傳感器提供3.3V電源電壓，傳感器輸出的模擬電壓信號V₀經過V/I轉化為電流輸出信號I₀。

電源模塊將車載電瓶和備用充電電池的電壓轉換為3.3V和5V供控制 電路使用，其中3.3V電壓為單片機供電，5V電壓為GPS/GPRS模塊供電。正常情況下，車載電瓶為系統供電，并給備用充電電池充電，當車載電瓶出現故障或未接入系統時，則由備用充電電池供電。系統以MSP430F149單片機為控制核心，MSP430Fl49主要完成傳感器信號采集、GPS信息采集、信息解析、數據運算、信息無線發送和定時控制等功能。GPS和GPRS功能采用SIM908模塊。SIM908是GPS/GSM/GPRS集成模塊，為系統提供GPS定位和GPRS通信功能。通過對挖掘機燃油情況進行監控，從而達到節約挖掘機消費成本的目的，極大方便了工程公司對挖掘機的管理。
