本實用新型涉及一種新型油田用柴油發電機維修裝置。

背景技術：
：

在清洗油田用柴油發電機的進氣支管、進氣氣門、節氣氣門時，使用化油器清洗劑進行噴灑，雖然能夠清除進氣支管、進氣氣門、節氣氣門的積碳，但是在噴灑的過程中也會污染到其他部件，使用效果不理想。

技術實現要素：
：

本實用新型的目的是提供一種清除油田用柴油發電機的進氣支管、進氣氣門、節氣氣門的積碳徹底，使用方便的新型油田用柴油發電機維修裝置。

上述的目的通過以下的技術方案實現：

一種新型油田用柴油發電機維修裝置，其組成包括:圓盤，所述的圓盤的底部繞圓周開有一組插孔，所述的插孔連接固定圓環，所述的固定圓環繞圓周開有倒三角形鑲嵌口，所述的倒三角形鑲嵌口的兩側均開有斜插孔，所述的斜插孔連接磁點，所述的倒三角形鑲嵌口插入倒三角形固定插件，所述的倒三角形固定插件的三個邊均連接磁條，所述的磁條吸合所述的磁點固定，所述的固定圓環插入鐵柱，所述的鐵柱連接所述的倒三角形固定插件的底部磁條，所述的鐵柱連接支桿，所述的支桿繞圓周連接一組鬃毛毛刷。

所述的新型油田用柴油發電機維修裝置，所述的圓盤的外圓連接圓環，所述的圓環開有橫T形截面的環槽，所述的環槽連接3個夾角為120°的橫T形滑塊，所述的橫T形滑塊連接斜支桿，所述的斜支桿連接手柄。

所述的新型油田用柴油發電機維修裝置，所述的圓盤的頂部連接圓軸，所述的圓軸連接電機，所述的電機連接支架，所述的支架連接所述的圓盤，所述的電機通過導線連接電源，所述的手柄開有穿線通孔，所述的導線穿過所述的穿線通孔連接電源。

有益效果：

1.本實用新型采用的鬃毛毛刷在電機的帶動下快速的旋轉，能夠徹底清除進氣支管、進氣氣門、節氣氣門的積碳，清楚效果好，還不會損傷進氣支管、進氣氣門、節氣氣門，同時也不會污染其它部件，使用效果好。

2.本實用新型采用的插孔、固定圓環、倒三角形鑲嵌口、斜插孔、磁點、倒三角形固定插件、磁條配合使用，能夠使鐵柱與圓盤之間的連接簡潔牢固、可靠，使用安全。

3.本實用新型采用的橫T形滑塊、斜支桿、手柄配合使用，在不影響鬃毛毛刷轉動的同時，還能夠使操作人員握牢本產品，使用效果好，操作方便。

4.本實用新型采用的穿線通孔方便與電源連接，同時也不影響鬃毛毛刷轉動，使用方便靈活。

附圖說明：

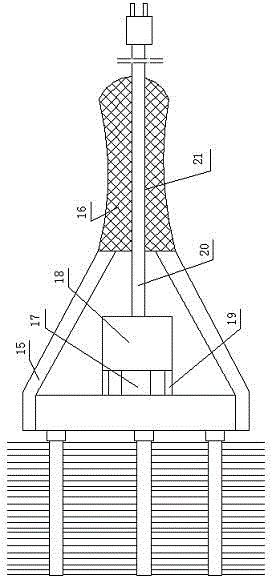

附圖1是本產品的結構示意圖。

附圖2是附圖1的整體視圖。

附圖3是附圖1的局部放大視圖。

具體實施方式：

實施例1：

一種新型油田用柴油發電機維修裝置，其組成包括:圓盤1，所述的圓盤的底部繞圓周開有一組插孔2，所述的插孔連接固定圓環3，所述的固定圓環繞圓周開有倒三角形鑲嵌口4，所述的倒三角形鑲嵌口的兩側均開有斜插孔5，所述的斜插孔連接磁點6，所述的倒三角形鑲嵌口插入倒三角形固定插件7，所述的倒三角形固定插件的三個邊均連接磁條8，所述的磁條吸合所述的磁點固定，所述的固定圓環插入鐵柱9，所述的鐵柱連接所述的倒三角形固定插件的底部磁條，所述的鐵柱連接支桿10，所述的支桿繞圓周連接一組鬃毛毛刷11。

實施例2：

實施例1所述的新型油田用柴油發電機維修裝置，所述的圓盤的外圓連接圓環12，所述的圓環開有橫T形截面的環槽13，所述的環槽連接3個夾角為120°的橫T形滑塊14，所述的橫T形滑塊連接斜支桿15，所述的斜支桿連接手柄16。

實施例3：

實施例2所述的新型油田用柴油發電機維修裝置，所述的圓盤的頂部連接圓軸17，所述的圓軸連接電機18，所述的電機連接支架19，所述的支架連接所述的圓盤，所述的電機通過導線20連接電源，所述的手柄開有穿線通孔21，所述的導線穿過所述的穿線通孔連接電源。
