本實用新型屬于風力發電機組技術領域，具體涉及一種直驅發電機組風輪位置定位系統。

背景技術：

風能源作為可再生能源，越來越受到重視，隨著風電行業的發展，對風電行業要求也越來越高，尤其對風電機組的可靠性、安全性、智能化程度要求越來越高，在風機維護過程中，怎樣通過智能化控制鎖定風輪，并保證機組在維護期間的安全性是目前亟待解決的一個問題。

目前國內風電行業直驅風力發電機組的風輪制動模式多數采用電磁制動或者使用變槳調節轉速定位。電磁制動不能完全鎖定風輪，特別是風輪在風速較大的情況下有可能旋轉。變槳調節轉速定位由于受風速影響太大，造成定位不準確，需要反復多次甚至幾十次定位，實用性不高。本申請符合行業和客戶的要求，將直驅風力發電機組風輪維護鎖定帶入智能化，其對維護人員的安全性也提供了保障。

技術實現要素：

本實用新型提供了一種直驅發電機組風輪位置定位系統，克服現有技術受風速影響較大、風輪定位不準確等問題。

本實用新型提供的直驅發電機組風輪位置定位系統，包括位置傳感器、風機主控制器、液壓裝置，還包括輸入端與位置傳感器連接、輸出端與風機主控制器連接的智能控制器，輸入端與風機主控制器連接的變流器。

進一步的，所述液壓裝置連接鎖定風輪的鎖銷。

進一步的，所述位置傳感器位于滑環上或風輪內部，所述位置傳感器優選絕對值編碼器。

進一步的，所述變流器位于塔筒底部，為具有電動模式的全功率變流器。

本實用新型的有益效果：設置智能控制器用來解析、處理、計算風輪旋轉角度，便于一些沒有位置傳感器接口的風電機組使用，而且易于排查故障。變流器采用具有電動模式的全功率變流器，通過控制變流器在電動模式下精準的驅動風輪旋轉進行定位，無需依靠外界不穩定的風速，再利用位置傳感器測量風輪的旋轉角度，能夠準確判斷鎖銷和鎖銷孔的位置，控制液壓裝置自動鎖定風輪和釋放風輪，大大提高機組維護期間易操作性以及確保維護人員安全。

附圖說明

圖1是本實用新型系統整體結構示意圖，

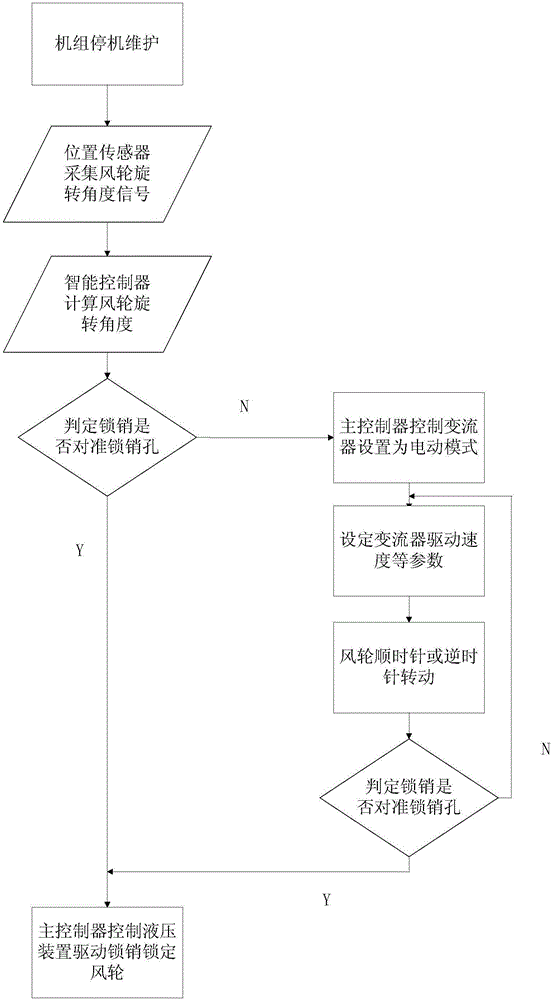

圖2是本實用新型系統工作流程圖。

Ⅰ、機艙，Ⅱ、塔筒，Ⅲ、風輪，Ⅳ、直驅發電機；

1、風機主控制器，2、變流器，3、智能控制器，4、位置傳感器，5、液壓裝置，6、鎖銷，7、鎖銷孔。

具體實施方式

為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用于解釋本實用新型，不能理解為對本實用新型具體保護范圍的限定。

實施例

參照圖1，所述直驅發電機組風輪位置定位系統包括位于機艙Ⅰ內部的風機主控制器1，位于塔筒Ⅱ內部與風機主控制器1連接的變流器2，位于機艙Ⅰ內部與風機主控制器1連接的智能控制器3，位于風輪Ⅲ內與智能控制器3連接的位置傳感器4，位于機艙Ⅰ內部與機組主控制器1連接的液壓裝置5。

所述位置傳感器4優選采用絕對值編碼器，包括單圈絕對值編碼器或多圈絕對值編碼器，當然也可以采用其他市售可以計算角度的位置傳感器。所述位置傳感器4采集風輪Ⅲ旋轉角度信號并輸出給智能控制器3。所述位置傳感器4和智能控制器3的通信方式可以為CANopen、RS485、RS232、Modbus、Ethernet、USB等其中任意一種。所述智能控制器3可以為外購單獨器件，也可以與風機主控制器1集成在一起，其接收位置傳感器4輸出的風輪Ⅲ旋轉角度信號并進行處理，獲得鎖銷6和鎖銷孔7偏差角度，以判斷鎖銷6是否對準鎖銷孔7，并向風機主控制器1發送鎖銷6與鎖銷孔7對準或者偏離控制信號。所述智能控制器3通過CANopen、RS485、RS232、Modbus、Ethernet、USB等任意一種方式與風機主控制器1通信。所述液壓裝置5可以在風機主控制器1的控制下完成鎖銷6插入鎖銷孔7定位風輪Ⅲ的動作。所述變流器2為具備電動模式的全功率變流器，可以在風機主控制器1的控制下設定為電動模式，將直驅發電機Ⅳ作為電動機驅動。根據鎖銷6與鎖銷孔7的偏差角度，可以準確計算出變流器2驅動直驅發電機Ⅳ的速度、加速度、減速度，然后重新設定變流器2參數即可。

參照圖2，所述直驅發電機組風輪位置定位系統工作過程如下：

當風電機組需要維護時，停機收槳，位置傳感器4采集風輪Ⅲ旋轉角度信號并發送給智能控制器3。所述智能控制器3對風輪Ⅲ旋轉角度信號進行解析、處理和計算，計算出風輪Ⅲ的角度位置，通過和風輪Ⅲ初始設定的絕對0度比較，可以判斷鎖銷6和鎖銷孔7的相對位置。如果鎖銷6和鎖銷孔7位置已經對準，那么由智能控制器3將信號發送給風機主控制器1，風機主控制器1控制液壓裝置5動作，驅動鎖銷6插入鎖銷孔7，鎖定風輪Ⅲ。如果鎖銷6和鎖銷孔7位置沒有對準，那么智能控制器3將信號發送給風機主控制器1，由主控制器1將變流器2工作模式設定為電動模式，驅動直驅發電機Ⅳ帶動風輪Ⅲ順時針或逆時針旋轉，直到智能控制器3檢測到鎖銷6對準鎖銷孔7，風機主控制器1控制變流器2停止驅動動作，再由風機主控制器1控制液壓裝置5完成鎖定風輪Ⅲ。
