本發明涉及渦輪機。本申請主張基于2022年11月2日提出的日本專利申請第2022-176675號的優先權的利益，且其內容被援用于本申請。

背景技術：

1、渦輪機有時具備沿著葉輪的中心軸方向排列的兩個渦旋流路。例如，專利文獻1公開了具備這樣的渦輪機的雙渦旋渦輪增壓器。在專利文獻1中，通過調整前蝸殼的出口部分的形狀來提高增壓效率。

2、現有技術文獻

3、專利文獻

4、專利文獻1：日本特開2013-136993號公報

技術實現思路

1、發明所要解決的課題

2、在該技術領域中，期望進一步提高渦輪機效率。

3、本發明的目的在于提供一種能夠提高渦輪機效率的渦輪機。

4、用于解決課題的方案

5、為了解決上述課題，本發明的一方案的渦輪機具備：葉輪；以及殼體，其容納葉輪的殼體，該殼體包括：殼體出口，其在葉輪的中心軸方向上與葉輪分離，并將通過了葉輪的流體排出；第一渦旋流路，其在葉輪的徑向上位于葉輪的外側，并向葉輪引導流體；以及第二渦旋流路，其在徑向上位于葉輪的外側且在中心軸方向上相對于第一渦旋流路位于偏靠殼體出口的位置，并向葉輪引導流體，該第二渦旋流路在與葉輪的中心軸平行且包括中心軸的截面中，以隨著在徑向上靠近葉輪而在中心軸方向上遠離殼體出口的方式相對于徑向傾斜，在上述的截面中，包括第二渦旋流路的出口的區域包括：第一部分，其具有與徑向平行的直線形狀；以及第二部分，其具有r形狀且相對于第一部分向徑向外側連續地形成。

6、第一部分及第二部分也可以具有鑄件黑皮。

7、第一渦旋流路和第二渦旋流路也可以與收納葉輪的空間直接連接。

8、發明效果

9、根據本發明，能夠提高渦輪機效率。

技術特征：

1.一種渦輪機，其特征在于，具備：

2.根據權利要求1所述的渦輪機，其特征在于，

3.根據權利要求1或2所述的渦輪機，其特征在于，

技術總結

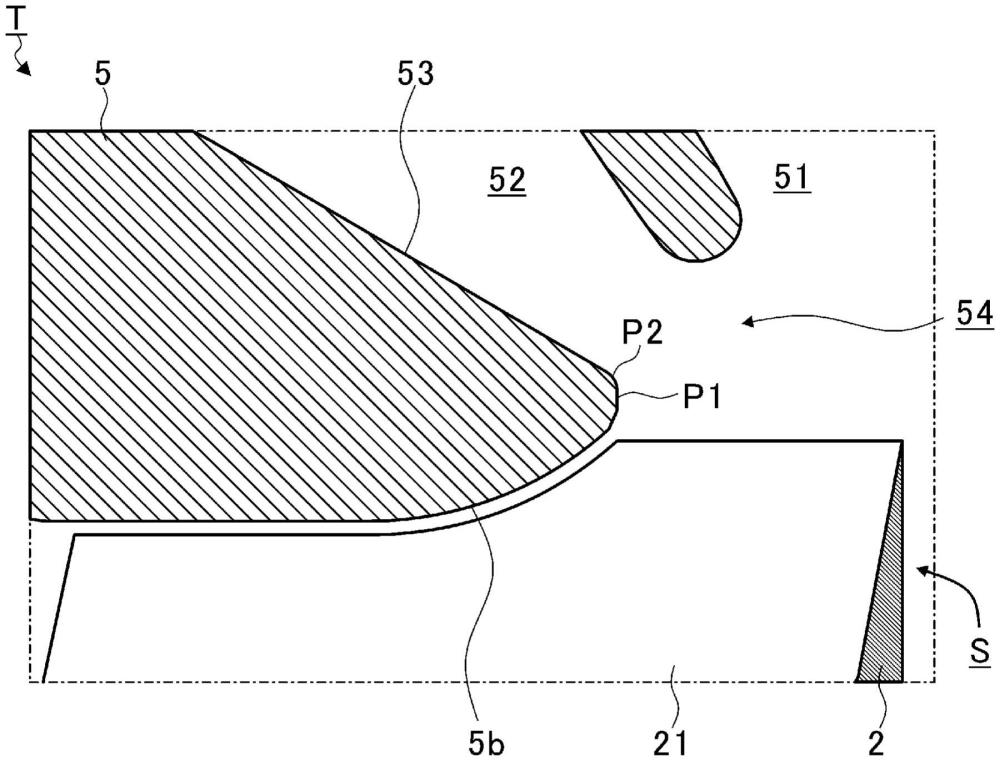

本發明提供一種渦輪機(T)，其具備葉輪(2)和殼體(5)。殼體(5)包括：殼體出口；第一渦旋流路(51)，其在徑向上位于葉輪(2)的外側，并向葉輪(2)引導流體；以及第二渦旋流路(52)，其在徑向上位于葉輪(2)的外側且在中心軸方向上相對于第一渦旋流路(51)位于偏靠殼體出口的位置，并向葉輪(2)引導流體。第二渦旋流路(52)在與中心軸平行且包括中心軸的截面中，以隨著在徑向上靠近葉輪(2)而在中心軸方向上遠離殼體出口的方式相對于徑向傾斜。在上述截面中，包括第二渦旋流路(52)的出口(54)的區域包括：第一部分(P1)，其具有與徑向平行的直線形狀；以及第二部分(P2)，其具有R形狀且相對于第一部分(P1)向徑向外側連續地形成。
