本技術涉及發電領域,特別涉及一種低溫液化燃料發電裝置。
背景技術:
1、我國能源豐富,但人均占有率不足,隨著人民生活水平的提高和國家碳中和戰略目標的落地,與燃煤發電相比,燃?xì)獍l(fā)電具有多重優勢。現今大部分燃?xì)獍l(fā)電機燃燒燃料發電后會放出大量高溫?zé)煔猓l(fā)電裝置也會向環境釋放大量廢熱,能源利用效率低,還對環境造成了熱污染,提高能源利用效率亟需落實。在燃?xì)獍l(fā)電方面,將發電后產生的余熱通過有機朗肯循環回收利用,可達到提高能源利用效率,節能減排的目的。
技術實現思路
1、本實用新型的主要目的在于提出一種低溫液化燃料發電裝置,其克服了以上技術問題。
2、為了達到上述目的,本實用新型提出了如下技術方案:

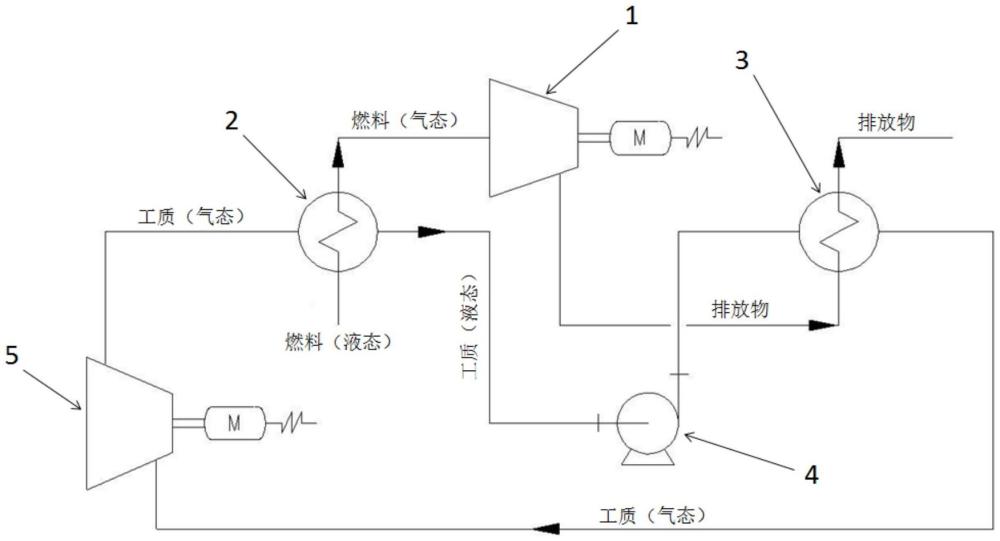

3、一種低溫液化燃料發電裝置,其特征在于,包括:燃?xì)獍l(fā)電機、第一換熱裝置、第二換熱裝置、工質泵、余熱回收發電裝置,其中:
4、第一換熱裝置、工質泵、第二換熱裝置、余熱回收發電裝置通過管路首尾依次連接,形成工質循環管路;
5、第一換熱裝置還通過管路分別連接外部燃料源和燃?xì)獍l(fā)電機,燃料通過管路進入到第一換熱裝置,并輸送到燃?xì)獍l(fā)電機;
6、第二換熱裝置還通過管路分別連接燃?xì)獍l(fā)電機和裝置外部,燃?xì)獍l(fā)電機1燃燒產生的排放物通過管路傳輸?shù)降诙Q熱裝置,并通過第二換熱裝置排放到裝置外部。
7、進一步地,燃?xì)獍l(fā)電機采用燃?xì)廨啓C發電機。
8、進一步地,燃?xì)獍l(fā)電機采用內燃機發電機。
9、進一步地,第一換熱裝置采用管殼式換熱器、板式換熱器、翅片式換熱器或板殼式換熱器。
10、進一步地,第二換熱裝置采用管殼式換熱器、板式換熱器、翅片式換熱器或板殼式換熱器。
11、進一步地,第二換熱裝置包括第一換熱器和第二換熱器。
12、通過本實用新型的一種低溫液化燃料發電裝置,解決了現有設備能源利用效率低,對環境造成的熱污染較大的問題,具有能源利用效率高、熱污染較小、應用范圍廣的優點,既可用于臨時供電站,又可用于固定供電站。
1.一種低溫液化燃料發電裝置,其特征在于,包括:燃?xì)獍l(fā)電機(1)、第一換熱裝置(2)、第二換熱裝置(3)、工質泵(4)、余熱回收發電裝置(5),其中:
2.根據權利要求1所述的一種低溫液化燃料發電裝置,其特征在于,所述燃?xì)獍l(fā)電機(1)采用燃?xì)廨啓C發電機。
3.根據權利要求1所述的一種低溫液化燃料發電裝置,其特征在于,所述燃?xì)獍l(fā)電機(1)采用內燃機發電機。
4.根據權利要求1所述的一種低溫液化燃料發電裝置,其特征在于,所述第一換熱裝置(2)采用管殼式換熱器、板式換熱器、翅片式換熱器或板殼式換熱器。
5.根據權利要求1所述的一種低溫液化燃料發電裝置,其特征在于,所述第二換熱裝置(3)采用管殼式換熱器、板式換熱器、翅片式換熱器或板殼式換熱器。
6.根據權利要求1所述的一種低溫液化燃料發電裝置,其特征在于,所述第二換熱裝置(3)包括第一換熱器(31)和第二換熱器(32)。
