本發明涉及風力發電輔助，具體涉及一種高原風場環境下風機剎車盤盤車系統。

背景技術：

1、隨著全球新能源需求的不斷增長，風力發電作為清潔能源的主要形式之一得到了廣泛的推廣。高原地區因其風能資源豐富，逐漸成為風力發電站建設的重點區域。然而，由于高原風場的特殊地理和氣候條件，如低氧、高寒和陣風強烈等，對風電設備的運行和維護提出了獨特的挑戰。在這些條件下，風機的維護工作尤為關鍵，其中剎車盤的盤車操作更是不可或缺的日常任務。

2、傳統的盤車維護方式存在顯著的效率問題，其通過手動旋轉盤車小端以帶動大齒盤轉動，由于兩者存在較大的速比關系，導致人工旋轉需要耗費大量的時間和體力，同時，由于手動操作的特性，人工盤車效率低且極易受到操作人員熟練度的影響；尤其在高原環境中，低溫與強風增加了盤車工作的難度，不僅耗時耗力，還存在較高的安全風險。此外，一旦發生傳動鏈故障，傳統方式往往難以有效完成盤車操作，嚴重制約了風機的日常維護和故障修復效率。因此，亟需設計一種高原風場環境下風機剎車盤盤車系統解決上述問題。

技術實現思路

1、本發明提供一種高原風場環境下風機剎車盤盤車系統，用以解決上述背景技術提出的問題中至少一項。

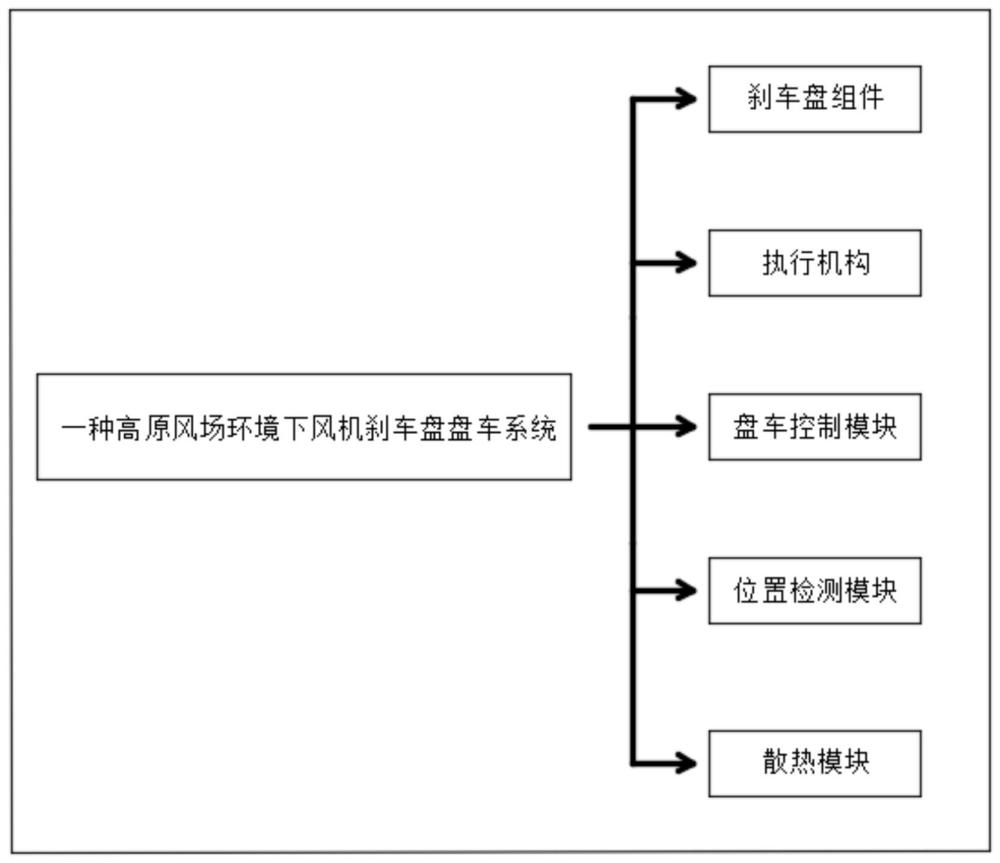

2、為解決上述技術問題，本發明公開了一種高原風場環境下風機剎車盤盤車系統，包括：

3、剎車盤組件：具有剎車盤本體，所述剎車盤本體上設置有散熱槽，用于提高剎車盤的散熱性能；

4、執行機構，包括驅動電機和盤車操作裝置，所述驅動電機通過所述盤車操作裝置與所述剎車盤組件相連，用于接收所述盤車控制信號并驅動剎車盤進行盤車操作；

5、盤車控制模塊，用于監測所述驅動電機運行參數和剎車盤組件的運行狀態，并控制驅動電機的啟動、停止、正反轉以及轉速調節；

6、位置檢測模塊，用于檢測剎車盤或驅動電機的轉動位置，并將檢測到的位置信息反饋給所述盤車控制模塊，以實現盤車操作的精準控制；

7、散熱模塊，包括風扇和散熱片部件，且與所述剎車盤組件相連，用于在盤車操作期間及之后進一步降低剎車盤的溫度。

8、優選的，所述盤車控制模塊包括：

9、參數采集單元，用于實時獲取風機的轉速、風機輸出電流的運行參數；

10、控制信號生成單元，根據所述參數采集模塊獲取的參數和預設的盤車操作要求，生成盤車控制信號；

11、控制信號發送單元，用于將所述控制信號生成單元所生成的盤車控制信號發送至執行機構。

12、優選的，所述散熱槽在剎車盤本體上呈螺旋狀或放射狀分布，以提高散熱效率。

13、優選的，所述執行機構還包括減速器，用于調節所述驅動電機的輸出扭矩，以適應不同盤車操作的需求；

14、所述位置檢測模塊包括位置檢測器，且所述位置檢測器為編碼器或霍爾傳感器，能夠精確檢測剎車盤或驅動電機的轉動角度和位置。

15、優選的，所述散熱模塊還包括溫度傳感器，用于實時監測剎車盤的溫度，并根據溫度情況調整散熱風扇的轉速或散熱片的散熱效率。

16、優選的，所述盤車操作裝置包括：箱體，所述箱體的底部固定連接有安裝架，所述驅動電機固定安裝在所述箱體內的底部，所述驅動電機的輸出軸固定連接有驅動軸，所述驅動軸的一端固定連接有驅動齒輪，第一安裝板固定安裝在所述箱體內的右側壁上，電控箱固定安裝在所述第一安裝板的頂部，傳動機構設置在所述第一安裝板的頂部，所述箱體內的底部固定安裝有支撐板，轉動軸的一端從左至右依次轉動貫穿所述箱體的側壁和支撐板后固定安裝有從動齒輪，且所述轉動軸的另一端連接有頂升驅動機構，所述頂升驅動機構用于驅動制動盤轉動。

17、優選的，所述傳動機構包括：第一安裝座，所述第一安裝座固定安裝在所述第一安裝板的頂部，l型桿的底部鉸接在所述第一安裝座上，所述l型桿的側壁通過彈簧一與所述電控箱的外側壁固定連接，所述l型桿底部的一端鉸接有傳動桿，所述傳動桿的下端滑動貫穿所述第一安裝板的一側后固定連接有滑套，傳動軸轉動連接在所述滑套上，所述傳動軸的兩端分別固定安裝有傳動齒輪，且兩個所述傳動齒輪分別與所述驅動齒輪和從動齒輪嚙合，第二安裝板固定安裝在所述箱體內的左側壁上，兩個限位塊間隔距離固定安裝在所述第二安裝板的頂部，限位桿的一側鉸接在所述l型桿的左側壁上，且所述限位桿的另一側與所述限位塊的頂部接觸。

18、優選的，還包括控制組件，所述控制組件設置在所述箱體的頂部，所述控制組件包括第二安裝座，所述第二安裝座固定安裝在所述箱體的左側壁上，活塞缸的一端鉸接在所述第二安裝座上，活塞桿滑動連接在所述活塞缸內，且所述活塞桿的一端與所述l型桿的側壁鉸接，殼體固定安裝在所述箱體的頂部，第一電磁閥和第二電磁閥固定安裝在所述箱體的頂部，所述第一電磁閥和第二電磁閥的進氣口通過第一輸氣管道與氣源連通，且所述第一輸氣管道貫穿殼體的側壁后連接有閥門，且所述第一電磁閥和第二電磁閥的排氣口分別通過兩根第二輸氣管道一一對應與所述活塞缸的兩個進氣口聯通，所述第一電磁閥和第二電磁閥的與所述電控箱電連接。

19、優選的，所述頂升驅動機構包括：u型支架，所述u型支架固定連接在所述轉動軸的一端上，所述u型支架的頂部和底部分別嵌設有凹槽，兩個所述凹槽內均固定安裝有頂升氣缸，所述頂升氣缸的伸縮端分別連接有驅動組件；

20、所述驅動組件包括輔助箱，所述輔助箱固定安裝在所述u型支架的側壁上，第一鍥形塊的一端滑動貫穿所述輔助箱的側壁后與所述頂升氣缸的伸縮端固定連接，第二鍥形塊的下端滑動貫穿所述輔助箱的底部后固定安裝有橡膠驅動輪，所述第二鍥形塊上的套接有彈簧二，滑桿固定連接在所述第二鍥形塊的側壁，且所述滑桿的一端與所述輔助箱的側壁滑動連接，所述橡膠驅動輪與制動盤接觸，所述制動盤安裝在連接軸上。

21、本發明提供的一種高原風場環境下風機剎車盤盤車系統，與現有技術對比，本發明具備以下有益效果：

22、1、上述高原風場環境下風機剎車盤盤車系統通過自動化機械裝置的設計與應用，大幅提升了盤車效率，減少了人力需求，同時強化了安全性，且有效利用電控技術和機械傳動裝置，實現對齒盤的高效、穩定操作。

23、2、其次該系統的設計還充分考慮了高原風場特殊環境下的使用需求，其中的頂升驅動機構提供的持續頂升力可在強風環境中保持設備的穩定性，避免了傳統設備因外力干擾而導致的失控問題；同時，驅動電機的扭矩輸出經過精確調校，既能滿足齒盤的轉動力需求，又能夠避免設備過載或損壞，這種穩定的運行特性使得改進后的系統能夠適應高原風場的復雜環境條件，。

技術特征：

1.一種高原風場環境下風機剎車盤盤車系統，其特征在于，包括：

2.根據權利要求1所述的一種高原風場環境下風機剎車盤盤車系統，其特征在于，所述盤車控制模塊包括：

3.根據權利要求1所述的一種高原風場環境下風機剎車盤盤車系統，其特征在于，所述散熱槽在剎車盤本體上呈螺旋狀或放射狀分布，以提高散熱效率。

4.根據權利要求3所述的一種高原風場環境下風機剎車盤盤車系統，其特征在于，所述執行機構還包括減速器，用于調節所述驅動電機的輸出扭矩，以適應不同盤車操作的需求；

5.根據權利要求1所述的一種高原風場環境下風機剎車盤盤車系統，其特征在于，所述散熱模塊還包括溫度傳感器，用于實時監測剎車盤的溫度，并根據溫度情況調整散熱風扇的轉速或散熱片的散熱效率。

6.根據權利要求1所述的一種高原風場環境下風機剎車盤盤車系統，其特征在于，所述盤車操作裝置(1)包括：箱體(2)，所述箱體(2)的底部固定連接有安裝架(3)，所述驅動電機(4)固定安裝在所述箱體(2)內的底部，所述驅動電機(4)的輸出軸固定連接有驅動軸(5)，所述驅動軸(5)的一端固定連接有驅動齒輪(6)，第一安裝板(7)固定安裝在所述箱體(2)內的右側壁上，電控箱(8)固定安裝在所述第一安裝板(7)的頂部，傳動機構(9)設置在所述第一安裝板(7)的頂部，所述箱體(2)內的底部固定安裝有支撐板(10)，轉動軸(11)的一端從左至右依次轉動貫穿所述箱體(2)的側壁和支撐板(10)后固定安裝有從動齒輪(12)，且所述轉動軸(11)的另一端連接有頂升驅動機構(13)，所述頂升驅動機構(13)用于驅動制動盤(14)轉動。

7.根據權利要求6所述的一種高原風場環境下風機剎車盤盤車系統，其特征在于，所述傳動機構(9)包括：第一安裝座(15)，所述第一安裝座(15)固定安裝在所述第一安裝板(7)的頂部，l型桿(16)的底部鉸接在所述第一安裝座(15)上，所述l型桿(16)的側壁通過彈簧一(17)與所述電控箱(8)的外側壁固定連接，所述l型桿(16)底部的一端鉸接有傳動桿(18)，所述傳動桿(18)的下端滑動貫穿所述第一安裝板(7)的一側后固定連接有滑套(19)，傳動軸(20)轉動連接在所述滑套(19)上，所述傳動軸(20)的兩端分別固定安裝有傳動齒輪(21)，且兩個所述傳動齒輪(21)分別與所述驅動齒輪(6)和從動齒輪(12)嚙合，第二安裝板(22)固定安裝在所述箱體(2)內的左側壁上，兩個限位塊(23)間隔距離固定安裝在所述第二安裝板(22)的頂部，限位桿(24)的一側鉸接在所述l型桿(16)的左側壁上，且所述限位桿(24)的另一側與所述限位塊(23)的頂部接觸。

8.根據權利要求7所述的一種高原風場環境下風機剎車盤盤車系統，其特征在于，還包括控制組件，所述控制組件設置在所述箱體(2)的頂部，所述控制組件包括第二安裝座(25)，所述第二安裝座(25)固定安裝在所述箱體(2)的左側壁上，活塞缸(26)的一端鉸接在所述第二安裝座(25)上，活塞桿(27)滑動連接在所述活塞缸(26)內，且所述活塞桿(27)的一端與所述l型桿(16)的側壁鉸接，殼體(28)固定安裝在所述箱體(2)的頂部，第一電磁閥(29)和第二電磁閥(30)固定安裝在所述箱體(2)的頂部，所述第一電磁閥(29)和第二電磁閥(30)的進氣口通過第一輸氣管道(31)與氣源連通，且所述第一輸氣管道(31)貫穿殼體(28)的側壁后連接有閥門(32)，且所述第一電磁閥(29)和第二電磁閥(30)的排氣口分別通過兩根第二輸氣管道(33)一一對應與所述活塞缸(26)的兩個進氣口聯通，所述第一電磁閥(29)和第二電磁閥(30)的與所述電控箱(8)電連接。

9.根據權利要求6所述的一種高原風場環境下風機剎車盤盤車系統，其特征在于，所述頂升驅動機構(13)包括：u型支架(34)，所述u型支架(34)固定連接在所述轉動軸(11)的一端上，所述u型支架(34)的頂部和底部分別嵌設有凹槽(35)，兩個所述凹槽(35)內均固定安裝有頂升氣缸(36)，所述頂升氣缸(36)的伸縮端分別連接有驅動組件(37)；

技術總結
本發明提供一種高原風場環境下風機剎車盤盤車系統，涉及風力發電輔助技術領域，包括剎車盤組件：具有剎車盤本體；執行機構，包括驅動電機和盤車操作裝置；盤車控制模塊，用于監測所述驅動電機運行參數和剎車盤組件的運行狀態，并控制驅動電機的啟動、停止、正反轉以及轉速調節；位置檢測模塊，用于檢測剎車盤或驅動電機的轉動位置，并將檢測到的位置信息反饋給所述盤車控制模塊，以實現盤車操作的精準控制；散熱模塊，包括風扇和散熱片等部件。本發明自動化機械裝置的設計與應用，大幅提升了盤車效率，減少了人力需求，同時強化了安全性，且有效利用了電控技術和機械傳動裝置，實現對齒盤的高效、穩定操作。

技術研發人員：呂杰,王楠,涂越貞,李華軍,鐘剛,張磊,高劍,林楚涵,李鍇
受保護的技術使用者：華能寧南風力發電有限公司
技術研發日：
技術公布日：2025/4/24
