本發明涉及低濃度瓦斯發電，特別是涉及一種富氧低濃度瓦斯動態摻混系統、發電系統及方法。

背景技術：

1、瓦斯是煤礦開采過程中的伴生氣體，高濃度瓦斯可以直接燃燒利用，常被應用于汽車、化工、發電等行業，然而低于7％的煤礦抽采瓦斯不能直接燃燒利用，常被排放到空氣中，會造成嚴重環境污染和資源浪費。煤礦所用低濃度瓦斯發電機組能夠正常運行的瓦斯?jié)舛葹?％-13％，因此，若抽采瓦斯?jié)舛鹊陀?％時會出現停機現象，此外，抽采瓦斯?jié)舛缺旧砭哂胁▌?dòng)性，會造成發電機運行常出現停機后需要人工干預的情況，降低了瓦斯發電機組的發電效率和使用年限。

技術實現思路

1、本發明的目的是提供一種富氧低濃度瓦斯動態摻混系統、發電系統及方法。以解決上述現有技術存在的問題，提高瓦斯發電的運行效率，降低煤礦瓦斯碳排放，實現極低濃度瓦斯的資源化利用。

2、為實現上述目的，本發明提供了如下方案：

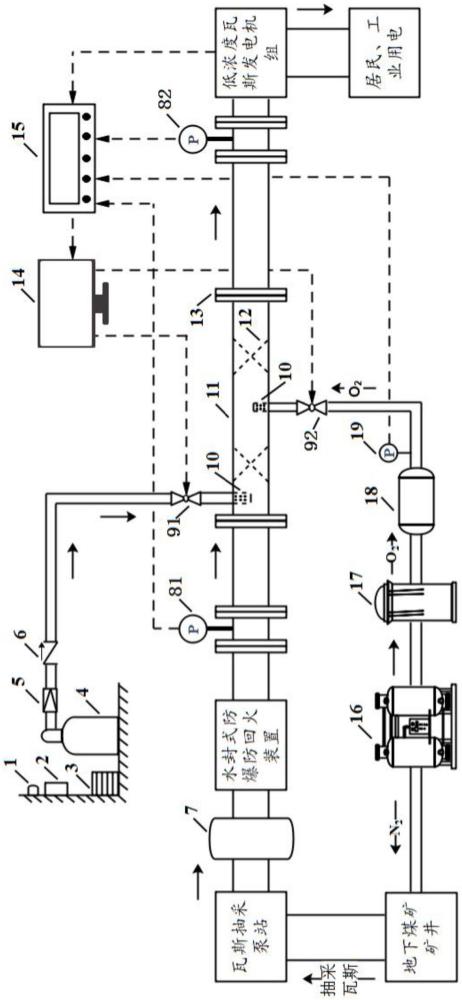

3、本發明提供一種富氧低濃度瓦斯動態摻混系統，包括：摻混管道、可燃?xì)怏w供氣系統、氧氣供氣系統和控制系統。摻混管道一端用于連通瓦斯抽采泵站，另一端用于連通發電機；可燃?xì)怏w供氣系統用于將可燃?xì)怏w輸入至所述摻混管道中；氧氣供氣系統用于將氧氣輸入至所述摻混管道中；所述控制系統根據所述摻混管道上游的開采氣體內甲烷濃度來實時控制所述可燃?xì)怏w供氣系統的供氣流量。

4、優選的，所述可燃?xì)怏w供氣系統包括可燃?xì)怏w氣瓶和可燃?xì)怏w進氣管路；所述可燃?xì)怏w進氣管路的一端和所述可燃?xì)怏w氣瓶連通，另一端和所述摻混管道連通，所述可燃?xì)怏w進氣管路沿著氣體流動方向依次設置有減壓閥、止回閥和第一電動球閥；所述控制系統控制所述第一電動球閥的開度以及打開時間來控制所述可燃?xì)怏w供氣系統的供氣流量。

5、優選的，所述氧氣供氣系統包括氧氣進氣管路；所述氧氣進氣管路的一端用于和儲氣罐連通；另一端和所述摻混管道連通，所述氧氣進氣管路沿著氣體流動方向依次設置有氧濃度傳感器和第二電動球閥。

6、優選的，所述摻混管道內設置有擾流元件，所述摻混管道上設置有可燃?xì)怏w進口和氧氣進口；所述可燃?xì)怏w供氣系統通過所述可燃?xì)怏w進口將可燃?xì)怏w排入至所述摻混管道內，所述氧氣供氣系統通過所述氧氣進口將氧氣排入至所述摻混管道內，所述可燃?xì)怏w進口和所述氧氣進口下游的所述摻混管道內均設置有所述擾流元件。

7、優選的，所述摻混管道上游和下游均設置有甲烷檢測元件。

8、優選的，所述控制系統根據所述氧濃度傳感器所檢測到的氧氣濃度來控制所述第二電動球閥的開度以及打開時間。

9、本發明還提供了一種低濃度瓦斯動態摻混發電系統，包括瓦斯抽采泵站和如上所述的富氧低濃度瓦斯動態摻混系統。

10、優選的，還包括制氮機；所述制氮機產生的氧氣副產物通過所述氧氣供氣系統輸入至摻混管道中。

11、本發明還提供了一種低濃度瓦斯動態摻混發電方法，將發電機的部分進氣管道構造為摻混管道；利用可燃?xì)怏w供氣系統和氧氣供氣系統將可燃?xì)怏w和氧氣輸入至所述摻混管道內；并使得控制系統根據所述摻混管道上游的開采氣體內甲烷濃度來實時控制所述可燃?xì)怏w供氣系統的供氣流量。

12、優選的，所述可燃?xì)怏w供氣系統的供氣流量確定方法：根據甲烷濃度濃度及摻混氣體所需的當量比進行理論計算后，采用補償系數濃度分段配比的方式進行可燃?xì)怏w所需摻混量的計算，然后再根據可燃?xì)怏w所需摻混量計算出供氣流量；

13、氧氣供氣系統的供氣流量的確定方法：根據所檢測到的實際氧氣濃度與所需的富氧環境的氧氣濃度的差值來計算氧氣所需的摻混量，然后再根據氧氣所需的摻混量計算出供氣流量。

14、本發明相對于現有技術取得了以下技術效果：

15、本發明提供的方案中，在瓦斯進入發電機燃燒缸之前將可燃?xì)怏w和瓦斯進行混合以使得進入缸內的氣體均勻混合，并利用氧氣為摻混氣體提供富氧環境，提高瓦斯摻混可燃?xì)怏w的燃爆特性，從而提高瓦斯發電的運行效率，降低煤礦瓦斯碳排放，實現極低濃度瓦斯的資源化利用。

16、具體具備如下幾點優勢：

17、1、實現了濃度為1％-7％的抽采瓦斯發電利用，彌補現有技術中極低濃度瓦斯利用空白，減少煤礦低濃度瓦斯碳排放。

18、2、提高濃度高于7％的抽采瓦斯發電效率，改善發電機組停機次數。

19、3、通過收集利用礦用制氮機產生的氧氣來進行富氧瓦斯摻混，可以提高現有瓦斯發電機組效率，實現氧氣資源的二次利用。

20、4、在瓦斯運輸過程中設置摻混管道，抽采瓦斯在摻混管道中穿過兩組擾流元件，可以降低瓦斯運輸?shù)牟环€(wěn)定性，提高氧氣、可燃?xì)怏w與極低濃度瓦斯混合的均勻性。

21、5、根據可燃?xì)怏w的爆炸極限和當量比計算，在控制系統中預設分段摻混編程，可根據瓦斯波動信號調控?fù)交鞖怏w的添加量，實現動態實時摻混，保證發電機組的持續性運行以及居民工業用電的穩定性。

技術特征：

1.一種富氧低濃度瓦斯動態摻混系統，其特征在于：包括：

2.根據權利要求1所述的富氧低濃度瓦斯動態摻混系統，其特征在于：所述可燃?xì)怏w供氣系統包括可燃?xì)怏w氣瓶和可燃?xì)怏w進氣管路；所述可燃?xì)怏w氣瓶用于盛放可燃?xì)怏w，所述可燃?xì)怏w進氣管路的一端和所述可燃?xì)怏w氣瓶連通，另一端和所述摻混管道連通，所述可燃?xì)怏w進氣管路沿著氣體流動方向依次設置有減壓閥、止回閥和第一電動球閥；所述控制系統控制所述第一電動球閥的開度以及打開時間來控制所述可燃?xì)怏w供氣系統的供氣流量。

3.根據權利要求1所述的富氧低濃度瓦斯動態摻混系統，其特征在于：所述氧氣供氣系統包括氧氣進氣管路；所述氧氣進氣管路的一端用于和儲氣罐連通；另一端和所述摻混管道連通，所述氧氣進氣管路沿著氣體流動方向依次設置有氧濃度傳感器和第二電動球閥。

4.根據權利要求1所述的富氧低濃度瓦斯動態摻混系統，其特征在于：所述摻混管道內設置有擾流元件，所述摻混管道上設置有可燃?xì)怏w進口和氧氣進口；所述可燃?xì)怏w供氣系統通過所述可燃?xì)怏w進口將可燃?xì)怏w添加至所述摻混管道內，所述氧氣供氣系統通過所述氧氣進口將氧氣添加至所述摻混管道內，所述可燃?xì)怏w進口和所述氧氣進口下游的所述摻混管道內均設置有所述擾流元件。

5.根據權利要求1所述的富氧低濃度瓦斯動態摻混系統，其特征在于：所述摻混管道上游和下游均設置有甲烷檢測元件。

6.根據權利要求3所述的富氧低濃度瓦斯動態摻混系統，其特征在于：所述控制系統根據所述氧濃度傳感器所檢測到的氧氣濃度來控制所述第二電動球閥的開度以及打開時間。

7.一種低濃度瓦斯動態摻混發電系統，其特征在于：包括瓦斯抽采泵站和權利要求1～6任意一項所述的富氧低濃度瓦斯動態摻混系統。

8.根據權利要求7所述的低濃度瓦斯動態摻混發電系統，其特征在于：還包括制氮機；所述制氮機產生的氧氣副產物通過所述氧氣供氣系統輸入至摻混管道中。

9.一種低濃度瓦斯動態摻混發電方法，其特征在于：將發電機的部分進氣管道構造為摻混管道；利用可燃?xì)怏w供氣系統和氧氣供氣系統將可燃?xì)怏w和氧氣輸入至所述摻混管道內；并使得控制系統根據所述摻混管道上游的開采氣體內甲烷濃度來實時控制所述可燃?xì)怏w供氣系統的供氣流量。

10.根據權利要求9所述的低濃度瓦斯動態摻混發電方法，其特征在于：

技術總結
本發明公開了一種富氧低濃度瓦斯動態摻混系統、發電系統及方法，涉及低濃度瓦斯發電技術領域，富氧低濃度瓦斯動態摻混系統包括：摻混管道、可燃?xì)怏w供氣系統、氧氣供氣系統和控制系統。摻混管道一端用于連通瓦斯抽采泵站，另一端用于連通瓦斯發電機；可燃?xì)怏w供氣系統用于將可燃?xì)怏w輸入至所述摻混管道中；氧氣供氣系統用于將氧氣輸入至所述摻混管道中；所述控制系統根據所述摻混管道上游的開采氣體內甲烷濃度來實時控制所述可燃?xì)怏w供氣系統的供氣流量，本發明能夠提高瓦斯發電的運行效率，降低煤礦瓦斯碳排放，實現極低濃度瓦斯的資源化利用。

技術研發人員：聶百勝,王曉彤,趙丹,王煒麗,周成,鄧博知,柳先鋒,黃繼江
受保護的技術使用者：重慶大學
技術研發日：
技術公布日：2025/4/24
