本申請實施例涉及超滑材料，尤其涉及層間公度接觸的超滑塊及其制備方法。

背景技術：

1、超滑是指兩個物體表面之間的滑動摩擦系數在0.001量級或更小的潤滑狀態，這種狀態下的摩擦能耗和磨損率顯著降低，有助于減少能源浪費和材料損失。

2、目前，制備超滑塊的原料可包括石墨、二硫化鉬等材料，主要是石墨材料中的高定向熱解石墨(hopg，highly?orientedpyrolytic?graphite)。hopg是由許多厚度約為幾到幾十納米、大小為幾到幾十微米的片狀單晶石墨片所堆疊構成的新型多晶體，其性能接近單晶石墨。

3、然而，當前使用hopg制成的hopg超滑塊存在易分層的情況，從而影響超滑塊的性能；此外，目前只能用探針一個個地轉移hopg超滑塊到目標襯底的表面(即探針轉移法)，在單個hopg的晶體尺寸本身就小的情況下，這種轉移效率顯然不夠理想。

技術實現思路

1、本申請實施例提供了層間公度接觸的超滑塊及其制備方法，用于制備不易分層的大尺寸超滑塊，并高效可靠的批量轉移超滑塊。

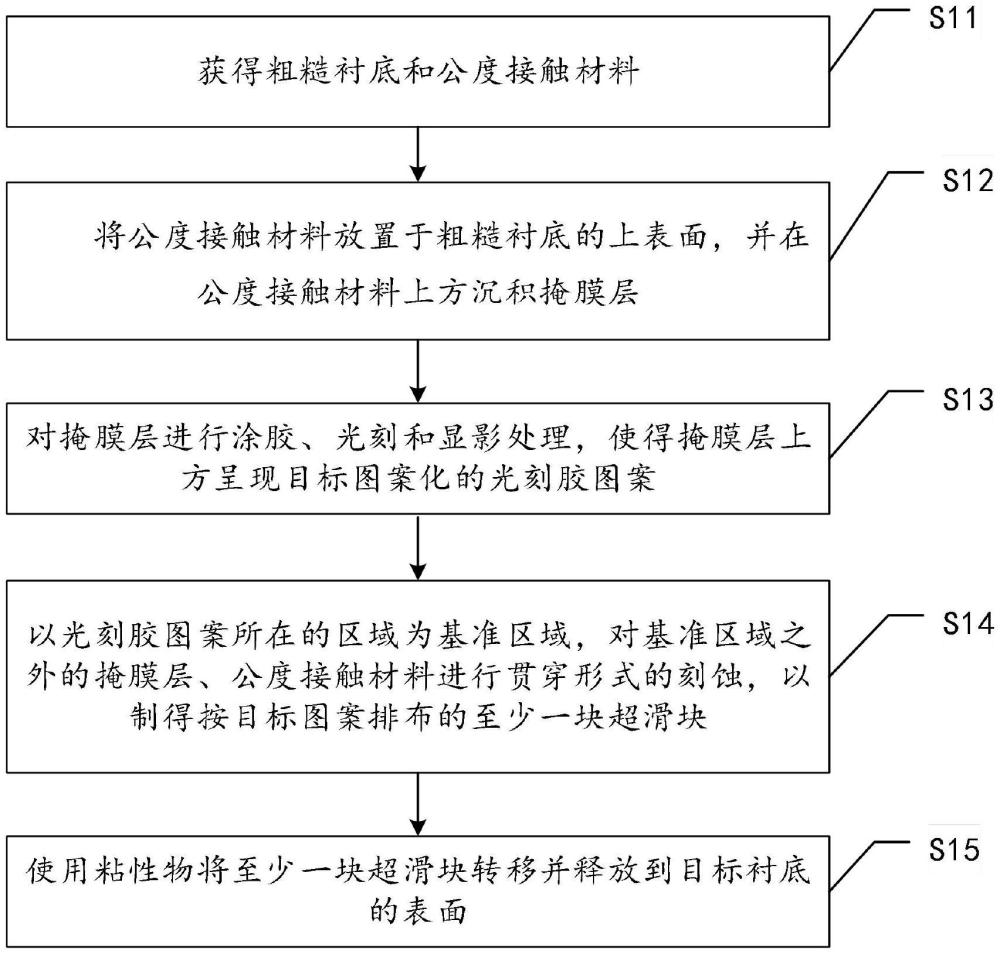

2、本申請實施例第一方面提供一種層間公度接觸的超滑塊制備方法，包括：

3、獲得粗糙襯底和公度接觸材料；所述粗糙襯底為上表面呈現凹凸結構的材料襯底，所述公度接觸材料包含層間接觸方式為公度接觸的超滑材料；

4、將所述公度接觸材料放置于所述粗糙襯底的上表面，并在所述公度接觸材料上方沉積掩膜層；

5、對所述掩膜層進行涂膠、光刻和顯影處理，使得所述掩膜層上方呈現目標圖案化的光刻膠圖案；

6、以所述光刻膠圖案所在的區域?yàn)榛鶞?zhǔn)區域，對所述基準區域之外的所述掩膜層、所述公度接觸材料進行貫穿形式的刻蝕，以制得按所述目標圖案排布的至少一塊超滑塊；

7、使用粘性物將至少一塊所述超滑塊轉移并釋放到目標襯底的表面；其中，所述粘性物和所述超滑塊之間的結合力大于所述超滑塊和所述粗糙襯底之間的結合力，所述粘性物中待粘接面的尺寸大于等于所有所述超滑塊中最小超滑塊的表面尺寸。

8、可選地，所述公度接觸材料包含通過外延生長方式生成的外延單晶石墨。

9、可選地，所述對所述基準區域之外的所述掩膜層、所述公度接觸材料進行貫穿形式的刻蝕，包括：

10、使用離子束刻蝕ibe工藝對所述基準區域之外的所述掩膜層進行貫穿形式的刻蝕，并使用電感耦合等離子體icp刻蝕工藝對所述基準區域之外的所述公度接觸材料進行貫穿形式的刻蝕，使得保留下的所述掩膜層、所述公度接觸材料皆按所述目標圖案呈現。

11、可選地，所述icp刻蝕工藝使用的刻蝕速率在150nm/min至250nm/min之間。

12、可選地，所述粘性物包含聚二甲基硅氧烷pdms時，所述使用粘性物將至少一塊所述超滑塊轉移并釋放到目標襯底的表面的過程，包括：

13、將所述pdms粘接于至少一塊所述超滑塊，對所述pdms施加外力以帶動所述超滑塊轉移至所述目標襯底的表面；

14、對所述pdms加熱，使得每一所述超滑塊因所述pdms粘性的降低而釋放到所述目標襯底的表面。

15、可選地，所述pdms和每一所述超滑塊之間的粘合面積大于等于預設面積，所述預設面積基于與所述pdms相粘接的所述超滑塊尺寸確定。

16、可選地，所述獲得粗糙襯底的過程，包括：

17、獲取無雜質的襯底，并對所述襯底進行涂膠、光刻和顯影處理，使得所述襯底上方呈現目標圖形化的光刻膠圖案；

18、以所述光刻膠圖案所在的區域?yàn)榛鶞?zhǔn)區域，對所述基準區域之外的所述襯底進行非貫穿形式的刻蝕，并去除所述光刻膠圖案，以制得上表面為凹凸結構的粗糙襯底；其中，所述非貫穿形式的刻蝕指所述襯底被刻蝕的深度小于所述襯底的厚度，所述粗糙襯底中各凸起部位組成的圖形即所述目標圖形。

19、可選地，所述掩膜層包含由鉻元素制成的鉻層、由金元素制成的金層；其中，所述金層沉積在所述鉻層的上表面。

20、可選地，所述超滑塊的表面尺寸在200微米至300微米之間。

21、本申請實施例第二方面提供一種層間公度接觸的超滑塊，此超滑塊采用上述第一方面或第一方面的任一具體實施方式所述的制備方法制得。

22、從以上技術方案可以看出，本申請實施例至少具有以下優點：

23、本發明人經過多輪實踐發現，現有hopg超滑塊易分層的原因主要是，hopg內部每兩層相鄰的單晶石墨片之間的接觸是非公度接觸，故本申請實施例提出了，使用層間接觸方式為公度接觸的超滑材料替代hopg用于制備超滑塊，如此可從根源上有效避免超滑塊出現分層現象，保障超滑塊的性能。另一方面，使用粗糙襯底作為基底制備超滑塊，有助于降低超滑塊與基底的結合力，方便超滑塊轉移到目標襯底。此外，相比于現有的探針轉移法，本申請實施例選用“待粘接面的尺寸大于等于所有超滑塊中最小超滑塊的表面尺寸”的粘性物作為轉移介質，使得一塊粘性物至少有粘接兩塊超滑塊的空間，能實現超滑塊的批量轉移，從而提升轉移效率以及每次轉移時的成功率。

技術特征：

1.一種層間公度接觸的超滑塊制備方法，其特征在于，包括：

2.根據權利要求1所述的層間公度接觸的超滑塊制備方法，其特征在于，所述公度接觸材料包含通過外延生長方式生成的外延單晶石墨。

3.根據權利要求1或2所述的層間公度接觸的超滑塊制備方法，其特征在于，所述對所述基準區域之外的所述掩膜層、所述公度接觸材料進行貫穿形式的刻蝕，包括：

4.根據權利要求3所述的層間公度接觸的超滑塊制備方法，其特征在于，所述icp刻蝕工藝使用的刻蝕速率在150nm/min至250nm/min之間。

5.根據權利要求1或2所述的層間公度接觸的超滑塊制備方法，其特征在于，所述粘性物包含聚二甲基硅氧烷pdms時，所述使用粘性物將至少一塊所述超滑塊轉移并釋放到目標襯底的表面的過程，包括：

6.根據權利要求5所述的層間公度接觸的超滑塊制備方法，其特征在于，所述pdms和每一所述超滑塊之間的粘合面積大于等于預設面積，所述預設面積基于與所述pdms相粘接的所述超滑塊尺寸確定。

7.根據權利要求1或2所述的層間公度接觸的超滑塊制備方法，其特征在于，所述獲得粗糙襯底的過程，包括：

8.根據權利要求1或2所述的層間公度接觸的超滑塊制備方法，其特征在于，所述掩膜層包含由鉻元素制成的鉻層、由金元素制成的金層；其中，所述金層沉積在所述鉻層的上表面。

9.根據權利要求1或2所述的層間公度接觸的超滑塊制備方法，其特征在于，所述超滑塊的表面尺寸在200微米至300微米之間。

10.一種層間公度接觸的超滑塊，其特征在于，采用權利要求1至9任一項所述的層間公度接觸的超滑塊制備方法制得。

技術總結
本申請實施例公開了層間公度接觸的超滑塊及其制備方法，該方法使用層間接觸方式為公度接觸的超滑材料替代HOPG用于制備超滑塊，可從根源上有效避免超滑塊出現分層現象，保障超滑塊的性能。另一方面，使用粗糙襯底作為基底制備超滑塊，有助于降低超滑塊與基底的結合力，方便超滑塊轉移到目標襯底。此外，相比于現有的探針轉移法，選用“待粘接面的尺寸大于等于所有超滑塊中最小超滑塊的表面尺寸”的粘性物作為轉移介質，使得一塊粘性物至少有粘接兩塊超滑塊的空間，能實現超滑塊的批量轉移，從而提升轉移效率以及每次轉移時的成功率。
