本實用新型涉及電鍍工藝領域，尤其涉及一種電鍍掛具轉運裝置。

背景技術：

電鍍是指在含有預鍍金屬的鹽類溶液中，以被鍍基體金屬為陰極，通過電解作用，使鍍液中預鍍金屬的陽離子在基體金屬表面沉積出來，形成鍍層的一種表面加工方法。

電鍍產品是懸掛在產品掛具上的，在產品進行電鍍前后都需要將產品進行流轉，而現有的流轉裝置，只能適用于特定規格的電鍍掛具，對于各種規格的電鍍掛具不能通用，且一般的掛具的頂端采用的是弧形掛鉤，掛具的頂端弧形掛鉤勾住懸掛橫梁，由于掛具經常移動所以在掛具的頂端不能夠固定，在流轉裝置移動的時候，掛具會在移動裝置上晃動，造成掛具上的電鍍產品晃動發生磕碰甚至掉落。

技術實現要素：

本實用新型要解決的技術問題是提供一種電鍍掛具轉運裝置，該轉運裝置能夠解決電鍍掛具由于在流轉的過程中產生晃動造成電鍍產品產生磕碰甚至掉落的問題，且該裝置可適用于各種規格的電鍍掛具。

為解決上述技術問題，本實用新型的技術方案為：一種電鍍掛具轉運裝置，電鍍掛具轉運裝置，該電鍍掛具轉運裝置包括支撐立柱、支撐底梁、連接橫梁和萬向滾輪；所述支撐底梁呈長方形框架結構，在支撐底梁的四個端點處在豎直向上延伸的方向上垂直安裝有等高的支撐立柱，在支撐底梁的四個端點處豎直向下的方向上分別安裝有四個萬向滾輪，且所述支撐立柱的頂端通過連接橫梁首尾相連；其創新點在于：在各支撐立柱的上端兩側固定連接固定板，形成U型導軌槽，且兩側的U型導軌槽的開口相對設置；所述相對設置的U型導軌槽通過滑塊固定連接有升降裝置，所述升降裝置包括U型導軌槽連接件，在U型導軌槽連接件的下端中心固定連接一連接柱，連接柱的下端通過螺紋桿固定連接一托盤，且在托盤的側面還設置有與螺紋桿連通的電動調節裝置。

進一步地，所述U型導軌槽連接件的上端面上對稱設有若干組V型安全卡座。

進一步地，所述支撐立柱的外側邊安裝有推手把。

本實用新型的優點在于：

（1）本實用新型的電鍍掛具轉運裝置，通過設置升降裝置，根據電鍍掛具的規格大小進行調節，進而能適用于各種規格的電鍍掛具的轉運；同時，在連接柱的下端通過螺紋桿固定連接一托盤，可承載電鍍掛具，避免掛具在轉移時在轉運裝置上晃動產生碰撞影響產品的電鍍效果；

（2）本實用新型的電鍍掛具轉運裝置，在U型導軌槽連接件的上端面上對稱設有若干組V型安全卡座，這樣可將電鍍掛具導電橫梁的兩端嵌入在V型安全卡座內取代直接放在橫梁導軌滑塊的方式，規避了掛具在導軌橫梁上晃動掉落的風險，同時也減少了掛具在移動的過程中因為晃動造成產品從掛具上掉落的情況；此外，支撐立柱的外側邊安裝有推手把，便于工人對該電鍍掛具轉運裝置進行轉移。

附圖說明

下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。

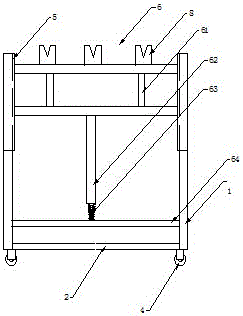

圖1為電鍍掛具轉運裝置的主視圖。

圖2為電鍍掛具轉運裝置的側視圖。

具體實施方式

下面的實施例可以使本專業的技術人員更全面地理解本實用新型，但并不因此將本實用新型限制在所述的實施例范圍之中。

實施例

本實施例的電鍍掛具轉運裝置，如圖1和2所示，該電鍍掛具轉運裝置包括支撐立柱1、支撐底梁2、連接橫梁3和萬向滾輪4；支撐底梁2呈長方形框架結構，在支撐底梁2的四個端點處在豎直向上延伸的方向上垂直安裝有等高的支撐立柱1，在支撐底梁2的四個端點處豎直向下的方向上分別安裝有四個萬向滾輪4，且支撐立柱1的頂端通過連接橫梁3首尾相連。

在各支撐立柱1的上端兩側固定連接固定板5，形成U型導軌槽，且兩側的U型導軌槽的開口相對設置；相對設置的U型導軌槽通過滑塊固定連接有升降裝置6，該升降裝置6包括U型導軌槽連接件61，在U型導軌槽連接件61的下端中心固定連接一連接柱62，連接柱62的下端通過螺紋桿63固定連接一托盤64，且在托盤64的側面還設置有與螺紋桿63連通的電動調節裝置7；在U型導軌槽連接件61的上端面上對稱設有若干組V型安全卡座8；且支撐立柱1的外側邊安裝有推手把9。

本實施例電鍍掛具轉運裝置通過電動調節裝置7調節螺紋桿63，進而可將托盤64向上或向下移動，可根據電鍍掛具具體的規格進行調節，因而適用于不同規格的電鍍掛具；同時托盤6可承載電鍍掛具，避免掛具在轉移時在轉運裝置上晃動產生碰撞影響產品的電鍍效果；此外，在U型導軌槽連接件61的上端面上對稱設有若干組V型安全卡座8，這樣可將電鍍掛具導電橫梁的兩端嵌入在V型安全卡座8內取代直接放在橫梁導軌滑塊的方式，規避了掛具在導軌橫梁上晃動掉落的風險，同時也減少了掛具在移動的過程中因為晃動造成產品從掛具上掉落的情況。

本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
