本發明涉及電鍍?cè)O(shè)備，具體為一種電鍍用電解液自動投配裝置。

背景技術：

1、電鍍液是指可以擴大金屬的陰極電流密度范圍、改善鍍層的外觀、增加溶液抗氧化的穩定性等特點的液體。產品在進行電鍍的過程中，電鍍池內部的藥劑會有所損耗，逐漸減少，需要向電鍍池內部投放藥劑，但現有的電鍍池大多都是通過人工添加藥水的方式，不僅費時費力，且藥水添加的比例難以掌握，而藥水的比例會直接影響到產品電鍍的效果，且藥水直接投放進入電鍍池內部，會難以與其他藥水相融合，從而影響藥水的電鍍效果。

2、因此現有技術中會采用藥劑投放裝置對電鍍液進行自動投放，如公開號為cn220132398u公開的一種電鍍藥劑自動添加裝置，以及公開號為cn206916249u公開的一種電鍍?nèi)芤鹤詣?dòng)加料設備，上述方案中均通過投放設備自動對電鍍液進行補充，上述方案雖然能對電鍍液進行自動補充，然而上述方案僅能在單一位點對電鍍池中的電鍍液進行補充。而電鍍池整體較長，因此單點投放的電鍍液原液需要較長時間才能稀釋至電鍍池的兩端，電鍍液的補充效率較低。鑒于此，我們提出一種電鍍用電解液自動投配裝置。

技術實現思路

1、本發明的目的在于提供一種電鍍用電解液自動投配裝置，該一種電鍍用電解液自動投配裝置，解決了上述背景技術中提到的問題。

2、為實現上述目的，本發明提供如下技術方案：

3、一種電鍍用電解液自動投配裝置，包括電鍍池；

4、分段投料機構，用于向電鍍池內部投料；

5、上料機構，用于對完成配比的電鍍液原液進行上料；

6、自動配比機構，用于對電鍍液進行自動配比；

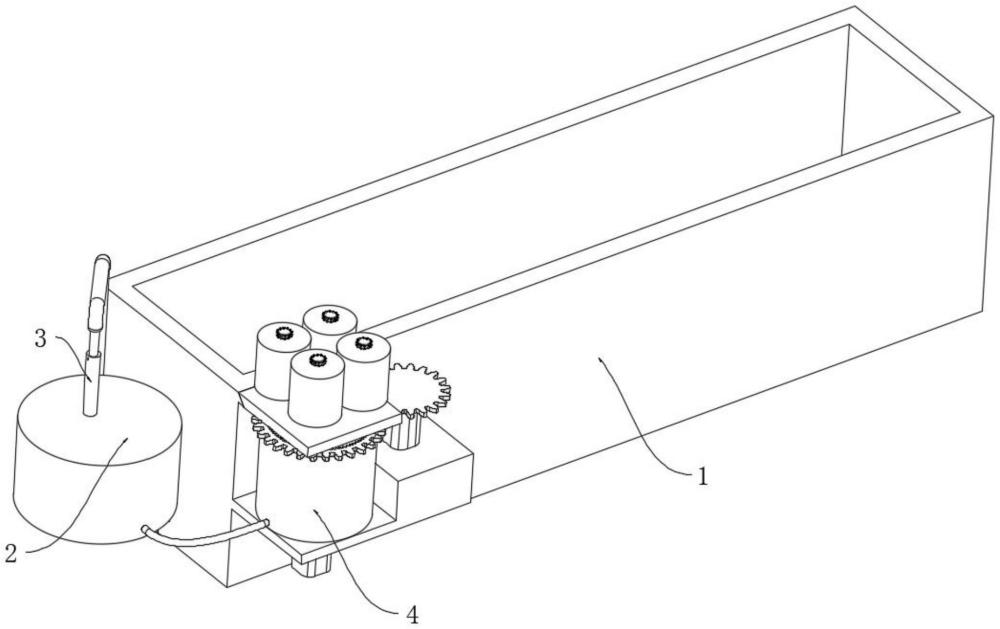

7、所述自動配比機構設置在電鍍池外側頂端，所述上料機構設置在自動配比機構底端，所述分段投料機構設置在電鍍池內部底端。

8、優選的，所述分段投料機構包括投料管，所述投料管對稱連接在電鍍池內部底端兩側，所述投料管側面開設有投料口，所述投料口外側連接有密封蓋，所述投料管一端固定連接有通氣管和進料管。

9、優選的，所述投料管內部固定連接有限位塊，所述限位塊為環狀結構，所述限位塊內側滑動連接有密封塞，所述密封塞內側和限位塊內側均開設有漏液槽。

10、優選的，所述密封塞為臺型結構，所述限位塊一端開設有與密封塞結構相互對應的凹槽，所述密封塞上連接有定位組件，所述定位組件包括限位桿，所述限位桿固定連接在密封塞外側。

11、優選的，所述限位桿滑動連接在限位塊內部，所述密封塞內側和限位塊上均固定連接有磁鐵，所述磁鐵位置相互對應且所述磁鐵對應面極性相反，所述密封塞通過連桿與密封蓋連接。

12、優選的，所述自動配比機構包括支架，所述支架頂端固定連接有儲存罐，所述儲存罐底端固定連接有料斗，所述支架底端固定連接有配料罐，所述料斗底端通過管道與配料罐內部連通，所述配料罐內部連接有攪拌裝置。

13、優選的，所述儲存罐內部連接有調節組件，所述調節組件包括固定連接在儲存罐內部的擋板，所述擋板頂端轉動連接有調節板，所述調節板頂端固定連接有調節桿，所述調節桿頂端穿過儲存罐設置。

14、優選的，所述擋板底端連接有定量組件，所述定量組件包括轉動連接在擋板底端的下料板，所述下料板底端固定連接有驅動桿，所述驅動桿末端固定連接有驅動齒輪，所述驅動齒輪外側嚙合連接有齒環，所述齒環轉動連接在配料罐頂端。

15、優選的，所述上料機構包括上料罐和驅動裝置，所述上料罐固定連接在電鍍池外側底端，所述上料罐內部滑動連接有上料活塞，所述上料活塞頂端通過鋼索固定連接有密封板，所述密封板頂端固定連接有緩沖彈簧。

16、優選的，所述配料罐底端固定連接有固定管，所述固定管頂端連接有電磁閥，所述上料活塞頂端固定連接有限壓管，所述限壓管內部滑動連接有安全活塞，所述安全活塞固定連接在驅動裝置輸出端，所述限壓管側壁固定連接有泄壓閥。

17、借由上述技術方案，本發明提供了一種電鍍用電解液自動投配裝置至少具備以下有益效果：

18、(1)、本發明通過設置的分段投料機構可以在投料過程中將電鍍液原液充盈至投料管中，并從一端至另一端依次將投料管中的電鍍液原液投放至電鍍池中，從而可以使電鍍液原料均勻投放至電鍍池的不同區域，提升電鍍液的補充效率。

19、(2)、本發明通過設置的上料機構作為增壓結構可以在投料過程中將投料管中的電鍍液原液的壓力增大，使電鍍液原液在投料過程中可以噴射至電鍍池內部，從而使電鍍液原液可以快速與電鍍池中的電鍍液接觸、混合并擴散，從而進一步提升了電鍍池中電鍍液的補充效率。

20、(3)、本發明通過設置的自動配比機構可以在配料過程中根據電鍍液中原料的比例自動添加相應比例的固體藥劑顆粒或粉末，提升了藥劑配比的效率。

技術特征：

1.一種電鍍用電解液自動投配裝置，其特征在于：包括電鍍池(1)；

2.根據權利要求1所述的一種電鍍用電解液自動投配裝置，其特征在于：所述分段投料機構(2)包括投料管(21)，所述投料管(21)對稱連接在電鍍池(1)內部底端兩側，所述投料管(21)側面開設有投料口(22)，所述投料口(22)外側連接有密封蓋(23)，所述投料管(21)一端固定連接有通氣管(24)和進料管(25)。

3.根據權利要求2所述的一種電鍍用電解液自動投配裝置，其特征在于：所述投料管(21)內部固定連接有限位塊(26)，所述限位塊(26)為環狀結構，所述限位塊(26)內側滑動連接有密封塞(27)，所述密封塞(27)內側和限位塊(26)內側均開設有漏液槽(28)。

4.根據權利要求3所述的一種電鍍用電解液自動投配裝置，其特征在于：所述密封塞(27)為臺型結構，所述限位塊(26)一端開設有與密封塞(27)結構相互對應的凹槽，所述密封塞(27)上連接有定位組件(29)，所述定位組件(29)包括限位桿(291)，所述限位桿(291)固定連接在密封塞(27)外側。

5.根據權利要求4所述的一種電鍍用電解液自動投配裝置，其特征在于：所述限位桿(291)滑動連接在限位塊(26)內部，所述密封塞(27)內側和限位塊(26)上均固定連接有磁鐵(293)，所述磁鐵(293)位置相互對應且所述磁鐵(293)對應面極性相反，所述密封塞(27)通過連桿(294)與密封蓋(23)連接。

6.根據權利要求1所述的一種電鍍用電解液自動投配裝置，其特征在于：所述自動配比機構(4)包括支架(41)，所述支架(41)頂端固定連接有儲存罐(42)，所述儲存罐(42)底端固定連接有料斗(43)，所述支架(41)底端固定連接有配料罐(44)，所述料斗(43)底端通過管道與配料罐(44)內部連通，所述配料罐(44)內部連接有攪拌裝置(45)。

7.根據權利要求6所述的一種電鍍用電解液自動投配裝置，其特征在于：所述儲存罐(42)內部連接有調節組件(46)，所述調節組件(46)包括固定連接在儲存罐(42)內部的擋板(461)，所述擋板(461)頂端轉動連接有調節板(462)，所述調節板(462)頂端固定連接有調節桿(463)，所述調節桿(463)頂端穿過儲存罐(42)設置。

8.根據權利要求7所述的一種電鍍用電解液自動投配裝置，其特征在于：所述擋板(461)底端連接有定量組件(47)，所述定量組件(47)包括轉動連接在擋板(461)底端的下料板(471)，所述下料板(471)底端固定連接有驅動桿(472)，所述驅動桿(472)末端固定連接有驅動齒輪(473)，所述驅動齒輪(473)外側嚙合連接有齒環(474)，所述齒環(474)轉動連接在配料罐(44)頂端。

9.根據權利要求6所述的一種電鍍用電解液自動投配裝置，其特征在于：所述上料機構(3)包括上料罐(31)和驅動裝置(36)，所述上料罐(31)固定連接在電鍍池(1)外側底端，所述上料罐(31)內部滑動連接有上料活塞(32)，所述上料活塞(32)頂端通過鋼索(33)固定連接有密封板(34)，所述密封板(34)頂端固定連接有緩沖彈簧(35)。

10.根據權利要求9所述的一種電鍍用電解液自動投配裝置，其特征在于：所述配料罐(44)底端固定連接有固定管(37)，所述固定管(37)頂端連接有電磁閥，所述上料活塞(32)頂端固定連接有限壓管(38)，所述限壓管(38)內部滑動連接有安全活塞(39)，所述安全活塞(39)固定連接在驅動裝置(36)輸出端，所述限壓管(38)側壁固定連接有泄壓閥。

技術總結
本發明涉及電鍍?cè)O(shè)備技術領域，具體為一種電鍍用電解液自動投配裝置，包括電鍍池；分段投料機構，用于向電鍍池內部投料；上料機構，用于對完成配比的電鍍液原液進行上料；自動配比機構，用于對電鍍液進行自動配比；所述自動配比機構設置在電鍍池外側頂端，所述上料機構設置在自動配比機構底端，所述分段投料機構設置在電鍍池內部底端。設置的分段投料機構可以在投料過程中將電鍍液原液充盈至投料管中，并從一端至另一端依次將投料管中的電鍍液原液投放至電鍍池中，從而可以使電鍍液原料均勻投放至電鍍池的不同區域，提升電鍍液的補充效率。

技術研發人員：周建明,殷春林,宋麗明
受保護的技術使用者：艾圖（安徽）新能源科技有限公司
技術研發日：
技術公布日：2025/4/24
