本發明涉及新能源領域，具體是指一種鐵鈷鎳鉻氧化物納米材料、制備方法及其應用。

背景技術：

1、海水資源豐富，具有較高的離子電導率，用于電解海水制氫時不需要額外添加離子，能夠節省成本。但是，由于析氯反應的氧化還原電位(氯氣：1.36v)與析氧反應(1.23vvs?rhe)接近，海水中的存在的析氯反應可與析氧反應競爭生成氯氣，從而產生對陽極的腐蝕，導致電解海水制氫不能穩定運行。因此通過采用合適的間隔材料，限制海水中氯離子在陽極的氧化反應，對于提升直接海水電解制氫至關重要，目前已有多種間隔材料用于直接海水電解制氫。比如一項名為一種堿性和質子交換膜混聯海水制氫的系統及方法的中國專利采用質子交換膜將陰陽極液分隔開；一項名為一種帶有導電疏水膜的直接海水制氫裝置及使用其的海水制氫的方法的中國專利使用了一體化的導電疏水膜，將海水淡化和水電解制氫技術相結合；一項名為一種pbi質子交換膜電解模組及海水電解制氫裝置的中國專利采用將陰陽極催化劑和膜模塊化，實現電解海水制氫，但上述間隔材料尚未規模化應用，仍處于實驗室研究階段。

2、雙極膜是一種陰陽離子復合膜，在不允許任何離子通過的同時，可實現對水的高效解離，作為間隔材料可實現海水直接電解制氫中陰極室和陽極室溶液的有效隔離，從而消除氯離子在陽極的副反應，提高海水電解的效率。適當設計的雙極膜電解海水裝置，配合不對稱電解質進料不僅能夠限制氯離子擴散到陽極，還能提供維持陽極的堿性環境和陰極的酸性環境，抑制陰極室中海水的沉淀，進而實現穩定析氫。另外，雙極膜中水解離的速率遠遠大于電解水速率，因此雙極膜中水解離產生過量的氫離子和氫氧根離子分別遷移至陰極室和陽極室，引起陰陽極液劇烈的ph值變化，進而影響雙極膜電極海水制氫裝置的運行穩定性。

3、因此，考慮到陰陽極催化劑與雙極膜水解離的協同性，能夠在較大ph值范圍內高效穩定運行的催化劑更適合雙極膜電解海水裝置。目前應用于雙極膜電解海水裝置的催化劑主要是貴金屬基催化劑，陽極催化劑主要是irox，陰極催化劑主要是pt。貴金屬基催化劑存在成本高、天然豐度低且穩定性差的問題。非貴重催化劑在其他海水電解制氫體系中已有研究報道，針對雙極膜電解海水制氫裝置的非貴重金屬催化劑的研究較少。

4、鐵鈷鎳層狀氫氧化物材料在較寬的ph值范圍內具有優異的電解水活性，適應較寬范圍的電解液的特性使得鐵鈷鎳層狀氫氧化物具有適配雙極膜的潛力。但是，鐵鈷鎳層狀氫氧化物作為陰極催化劑在海水電解制氫中的活性仍然較差，仍然需要進一步改進。

5、本發明的目的在于提出基于雙極膜的電解海水制氫裝置，并開發與之適配的新型陰極析氫陽極析氧的雙功能催化劑。

技術實現思路

1、本發明要解決的技術問題是，克服電解海水電極易沉淀，運行穩定性較差的問題，根據雙極膜的離子運輸特性提供一種基于雙極膜的電解海水的裝置和一種鐵鈷鎳鉻氧化物納米材料的制備方法。

2、其中鐵鈷鎳鉻氧化物納米材料具有適應寬范圍ph值的特點，雙極膜能夠完全阻止氯離子向陽極室滲透，膜內水解離產生的氫離子能夠抑制海水中鈣、鎂離子的沉淀，鐵鈷鎳鉻氧化物納米材料和雙極膜的協同作用能夠使得電解海水制氫過程穩定運行。另外，電解海水裝置中所用的鐵鈷鎳鉻氧化物納米材料由電沉積法和煅燒法制備，制備方法簡單高效，所得材料能夠在堿性條件下高效析氧，在模擬海水中高效析氫，能夠適應基于雙極膜的電解海水裝置中電解液的ph值變化，從而實現反應器的長期穩定運行。此外，由于沒有使用貴重金屬，成本也更低。

3、為解決上述技術問題，本發明提供的技術方案為：

4、本發明的進一步目的是提供一種基于雙極膜的電解海水裝置。

5、本發明的進一步目的是提供一種鐵鈷鎳鉻氧化物納米材料的制備方法。

6、本發明的進一步目的是提供上述鐵鈷鎳鉻氧化物納米材料作為陰陽極材料在電解海水裝置中的應用。

7、本發明的上述目的通過以下技術方案實現：

8、一種鐵鈷鎳鉻氧化物納米材料的制備方法，包括如下步驟：

9、s1.配制含有鐵、鈷和鎳鹽的混合溶液，得到前驅溶液；

10、s2.將前驅溶液作為電解液進行電化學沉積反應，得到鐵鈷鎳層狀氫氧化物，進行電沉積前先清洗泡沫鎳；

11、s3.將鐵鈷鎳層狀氫氧化物材料浸泡于鉻鹽溶液，干燥后煅燒，即得鐵鈷鎳鉻氧化物納米材料。

12、優選地，步驟s2所述清洗的具體過程為：先用鹽酸對泡沫鎳進行超聲清洗10～25min，然后，用無機溶劑對泡沫鎳進行超聲清洗10～25min，再用去離子水對泡沫鎳進行超聲清洗10～25min，最后干燥過夜。

13、優選地，所述無機溶劑為丙酮或乙醇，所述鹽酸的濃度為1～3mol/l。

14、進一步優選地，所述干燥溫度為60～80℃。

15、優選地，步驟s2中所述泡沫鎳的尺寸為2×2cm。

16、優選地，步驟s2中所述泡沫鎳的平均孔徑0.1～0.15mm，孔率為96％～97％。

17、優選地，所述溶劑為水。

18、更為優選地，所述干燥溫度為60～80℃。

19、優選地，步驟s2所述電沉積的電解液中鈷和鎳元素的摩爾比為1：1：2。

20、優選地，所述電解液中，鐵、鈷和鎳源質量之和與溶劑的體積比為(4～5)g：50ml。

21、更為優選地，所述鐵源為硫酸亞鐵。

22、更為優選地，所述鈷源為硝酸鈷。

23、更為優選地，所述鎳源為硝酸鎳。

24、更為優選地，所述電沉積反應在三電極體系中進行。

25、更為優選地，三電極體系中，步驟s2所述泡沫鎳為工作電極，鉑絲電極為對電極，飽和甘汞電極為參比電極。

26、更為優選地，所述電沉積反應所用電壓為-1.0v。

27、更為優選地，所述電沉積反應的時間為10～25min。

28、更為優選地，所述電沉積的電解液可進行1～6次的電沉積反應。

29、優選地，步驟s2中所述電沉積反應后包括清洗和干燥的步驟。

30、更為優選地，所述干燥溫度為60～80℃。

31、優選地，步驟s3中所述含鉻溶液中鉻的濃度為0.05～0.2mol/l。

32、更為優選地，所述含鉻溶液為硝酸鉻溶液。

33、優選地，步驟s3浸泡時間為5～30min。

34、優選地，步驟s3中所述浸泡后包括清洗和干燥的步驟。

35、更為優選地，所述干燥溫度為30～50℃。

36、優選地，步驟s3所述的煅燒溫度為300～500℃。

37、優選地，步驟s3所述的煅燒時間為2～4h。

38、一種鐵鈷鎳鈷氧化物納米材料，通過上述制備方法制備得到。

39、上述鐵鈷鎳鈷氧化物納米材料作為陰極和陽極在制備基于雙極膜的電解海水裝置中的應用也在本發明的保護范圍內。

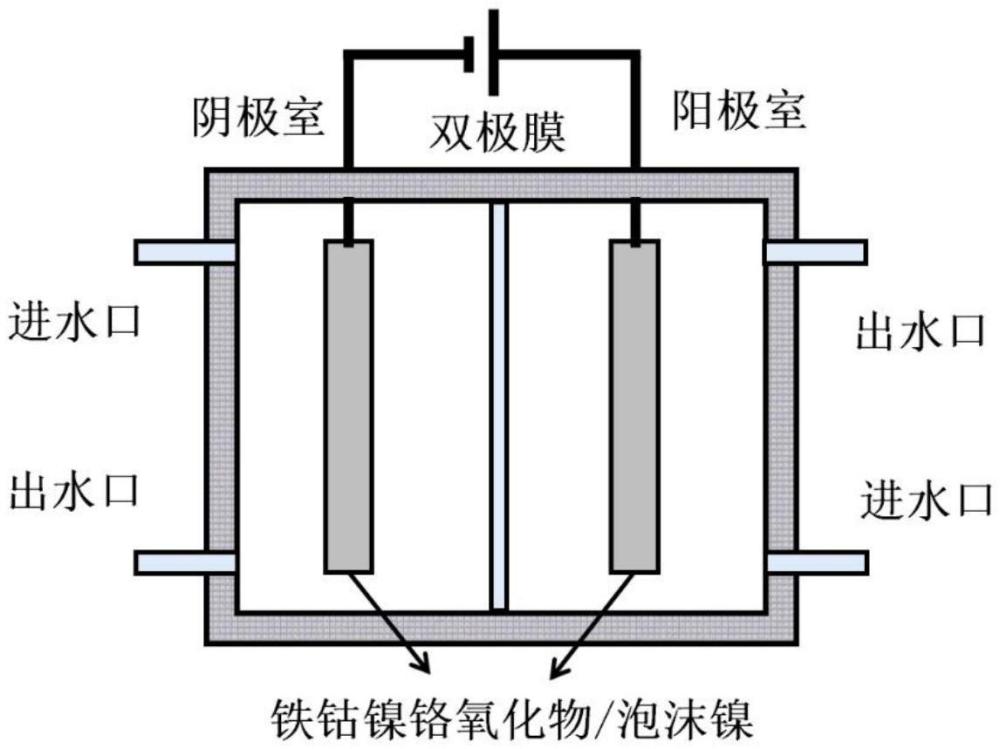

40、一種基于雙極膜的電解海水裝置，包括雙極膜、陽極、陽極液、陰極和陰極液；所述陽極和陰極的材料為上述鐵鈷鎳鈷氧化物納米材料，所述陽極液為1m氫氧化鉀，陰極液為模擬海水。

41、將本發明的鐵鈷鎳鉻氧化物納米材料作為陽極和陰極材料，將氫氧化鉀作為陽極液，模擬海水為陰極液，雙極膜為隔膜，構建基于雙極膜的電解海水裝置。該電解海水裝置的析氫析氧的法拉第效率能夠超過90％。反向配置的雙極膜電解海水裝置具有更好的穩定性，而正向配置下的電解海水裝置的所需要的電壓更低。

42、優選地，所述陽極液的濃度為1m。

43、優選地，所述陰極液的濃度為33.1g/l。

44、優選地，所述模擬海水的離子濃度：na+:0.9±0.2g·l-1,k+:0.35±0.03g·l-1,ca2+:0.4±0.04g·l-1,mg2+:1.2±0.12g·l-1,cl-:1.8±0.9g·l-1,so42-:2.2±0.2g·l-1。

45、優選地，所述陽極和陰極的間距為0.5～1.0cm。

46、優選地，所述正向配置為構建電解海水裝置時雙極膜的陰離子交換層面向陰極，陽離子交換層面向陽極。

47、優選地，所述反向配置為雙極膜的陰離子交換層面向陽極，陽離子交換層面向陰極。

48、優選地，電解海水裝置陰極室所產生的氫氣和陽極室所產生的氧氣由采氣袋收集。

49、優選地，陰極液和陽極液在蠕動泵的作用下進行循環。

50、更為優選地，蠕動泵的流速10～60ml/min。

51、優選地，所述外加電壓由直流電源提供。

52、更為優選地，直流電源所提供的電流密度為10～600ma/cm2。

53、與現有技術相比，本發明的有益效果是：

54、(1)本發明通過特定電沉積反應，鐵源、鎳源和鈷源可以在泡沫鎳上發生反應形成鐵鈷鎳層狀氫氧化物納米片，再通過煅燒反應得到鐵鈷鎳鉻氧化物納米材料。得到的材料可以在堿性環境下進行析氧反應，同時，在模擬海水中也具有良好的析氫性能。因此，鐵鈷鎳鉻氧化物納米材料能夠適用于電解液ph值和電導率變化較大的基于雙極膜的電解海水裝置，有利于長期穩定運行。此外，由于該方法不使用鉑、釕、銥等貴金屬，制備過程簡單，成本較低。

55、(2)本發明的鐵鈷鎳鉻氧化物納米材料作為基于雙極膜的電解海水裝置的電極材料，不僅能夠使電解海水裝置析氫析氧獲得超過90％的法拉第效率。由于鐵鈷鎳鉻氧化物納米材料能夠適應較大范圍的ph值，并且雙極膜不僅完全阻止了氯離子向陽極室滲透，膜內水解離產生的氫離子也能夠抑制海水中鈣、鎂離子的沉淀。催化劑和雙極膜的協同作用能夠使反應器長期穩定運行
