本發明涉及稀土生產，具體為一種稀土電解槽。

背景技術：

1、稀土是元素周期表中的鑭系元素和鈧、釔共十七種金屬元素的總稱，在稀土生產的過程中，需要用到電解精煉法，就是用稀土粗金屬作為可溶陽極，用特制的純稀土金屬做陰極，選用合適的電解質進行電解的一種方法，該方法的實質是電流通過稀土粗金屬棒，使稀土金屬溶解，然后在特制陰極析出，從而達到金屬提純的目的，且在電解精煉過程中，應采用惰性氣氛下的密閉電解槽，因為這樣可以避免空氣、水分的不良影響。

2、如申請?zhí)枮閏n201710687074.0的發明公開了一種生產稀土金屬及合金的熔鹽電解槽。該發明通過制冷裝置和控溫裝置的設置，使得一開始可以通入高溫冷卻液或冷卻氣體，避免溶液槽內外溫差過大，開啟制冷裝置，逐漸降低冷卻液或冷卻氣體溫度，從而達到降溫冷卻溶液槽的效果，但是該管道由于設置在溶液槽外部，在換熱時，溶液外部和中心可能會產生較大的溫差，不便于均勻的對內部的溶液進行換熱，致使影響整體控溫效果的問題。

3、于是，有鑒于此，針對現有的結構及缺失予以研究改良，提出一種稀土電解槽。

技術實現思路

1、本發明的目的在于提供一種稀土電解槽，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種稀土電解槽，包括箱體和換熱組件一，所述箱體的頂部安置有箱蓋，且箱蓋的一端內部固定有陽極，并且箱蓋的另一端內部設置有陰極，所述箱體的底部一側開設有進水口，所述換熱組件一設置于箱體的下端內部，所述換熱組件一包括進液管、連接座、換熱管和出液管，所述箱體的下端中央轉動連接有進液管，且進液管的頂部安置有連接座，所述連接座的頂部設置有換熱管，且換熱管呈n形，所述連接座的底部外端安置有出液管，且出液管的軸心與進液管的軸心相重合，所述連接座的下端外側轉動連接有轉動座，且轉動座的下端內部設置有進水腔，所述轉動座的外端內部安置有換熱組件二，且換熱組件二的結構與換熱組件一的結構大體一致，所述轉動座的上端內部設置有排水腔，且排水腔的一側連接有閥門。

3、進一步的，所述箱體的下端內部設置有驅動組件，所述驅動組件包括支套、扇葉軸、主動齒輪和從動齒輪，所述箱體的下端內部安置有支套，且支套的內部設置有扇葉軸，所述扇葉軸的一端固定有主動齒輪，且主動齒輪的一側嚙合有從動齒輪。

4、進一步的，所述主動齒輪的大小小于從動齒輪的大小，且從動齒輪與進液管固定連接。

5、進一步的，所述驅動組件還包括太陽齒輪、行星齒輪和齒圈一，所述進液管的中部外側安置有太陽齒輪，且太陽齒輪的外側嚙合有行星齒輪，并且行星齒輪與箱體轉動連接，所述行星齒輪的外側嚙合有齒圈一，且齒圈一與轉動座固定連接。

6、進一步的，所述驅動組件還包括齒圈二和驅動齒輪，所述轉動座的上端內部固定有齒圈二，且齒圈二的內側嚙合有驅動齒輪，并且驅動齒輪與換熱組件二固定連接。

7、進一步的，所述換熱管的內部設置有清理組件，所述清理組件包括固定套、滑槽和滑柱，所述換熱管的外側安置有固定套，且固定套的內側開設有滑槽，并且滑槽的內部開設有滑柱。

8、進一步的，所述清理組件還包括密封塞和彈簧，所述滑柱的一側固定有密封塞，且密封塞與換熱管相嵌合，所述滑柱的一側連接有彈簧，且滑柱關于密封塞的外側呈等距圓周分布。

9、進一步的，所述清理組件還包括連接柱、調節板和噴頭，所述固定套的一側固定有連接柱，且連接柱的外側套接有調節板，并且調節板的一側設置有噴頭。

10、進一步的，所述調節板的另一側設置有調節組件，所述調節組件包括限位環、滑輪和升降桿，所述轉動座的頂部固定有限位環，且限位環的頂部呈波浪狀，所述限位環的頂部設置有滑輪，且滑輪的頂部安置有升降桿。

11、進一步的，所述調節組件還包括配重環、支板和轉動板，所述升降桿的下端外側固定有配重環，且升降桿的中部外側滑動連接有支板，并且支板與連接座固定連接，所述升降桿的一側轉動連接有轉動板，且轉動板與調節板轉動連接。

12、本發明提供了一種稀土電解槽，具備以下有益效果：

13、1、本發明在調節箱體內部溫度時，先利用泵體將熱媒從進水口輸送至箱體下端，此時部分熱媒會從進液管和連接座進入到換熱管內，而另一部分熱媒則會通過進水腔進入到換熱組件二上的換熱管內，且由于多個換熱管均勻分布在箱體內部，從而在對內部溶液換熱時更加均勻，避免發生局部過熱會過冷的狀況，同時也能提高換熱時的效率，并且在換熱后，換熱管內部的熱媒也能通過出液管集中流動到排水腔內，再通過閥門排出，以便對其進行回收。

14、2、本發明當熱媒經過扇葉軸時，會推動葉片轉動，從而使主動齒輪帶動從動齒輪內部的進液管轉動，此時由于主動齒輪的大小小于從動齒輪的大小，從而避免進液管轉動時受到的阻力過大而發生卡頓的狀況，同時當進液管在轉動時，還會通過太陽齒輪、行星齒輪和齒圈一帶動轉動座旋轉，就能使換熱組件二繞著箱體中心做圓周運動，充分與箱體內部各個方位的溶液接觸，提高換熱時的效率，并且在換熱組件二移動的過程中，還會帶動驅動齒輪在齒圈二內滾動，就能使換熱組件二自轉，提高對內部溶液攪拌時的效果，使得在電解時，加速離子在溶液中的傳輸，從而加快反應速率。

15、3、本發明當需要對箱體內部清洗維護時，只需關閉閥門，此時通過泵體往進水口內部注入清洗液時，換熱管內部的水壓會增高，從而使密封塞擠壓彈簧，內部的清洗液便會進過連接柱進入到調節板內部，并從噴頭上噴出，就能自動對箱體內壁和其他部件進行沖洗，提高清理維護時的便利性，同時在清洗時由于換熱組件二還會自轉和公轉，就能改變清洗時的方位，從而擴大清洗時的面積，且在清洗后，當打開閥門時，隨著換熱管內部的壓力降低，彈簧便會推動滑柱，使其在滑槽的限位下移動，就能將密封塞插入到換熱管上的開孔內，來對其自動密封，避免在正常使用時發生泄漏的狀況。

16、4、本發明在清洗的過程中，當轉動座自轉時，會通過支板帶動升降桿在限位環上移動，此時滑輪會減小升降桿和限位環之間的摩擦損耗，且配重環又會使滑輪與限位環緊貼，因此當升降桿移動時，便會在限位環頂部波浪狀的導向下往復上下移動，且當升降桿上移時，會通過轉動板擠壓調節板，使的噴頭朝下，而升降桿下移時，又會通過轉動板拉動調節板，使得噴頭朝上，從而在清洗的過程中自動改變其沖洗角度，從而擴大沖洗時的范圍，并且在電解時時，也能利用調節板的往復轉動來提高內部溶液攪拌時的效果。

技術特征：

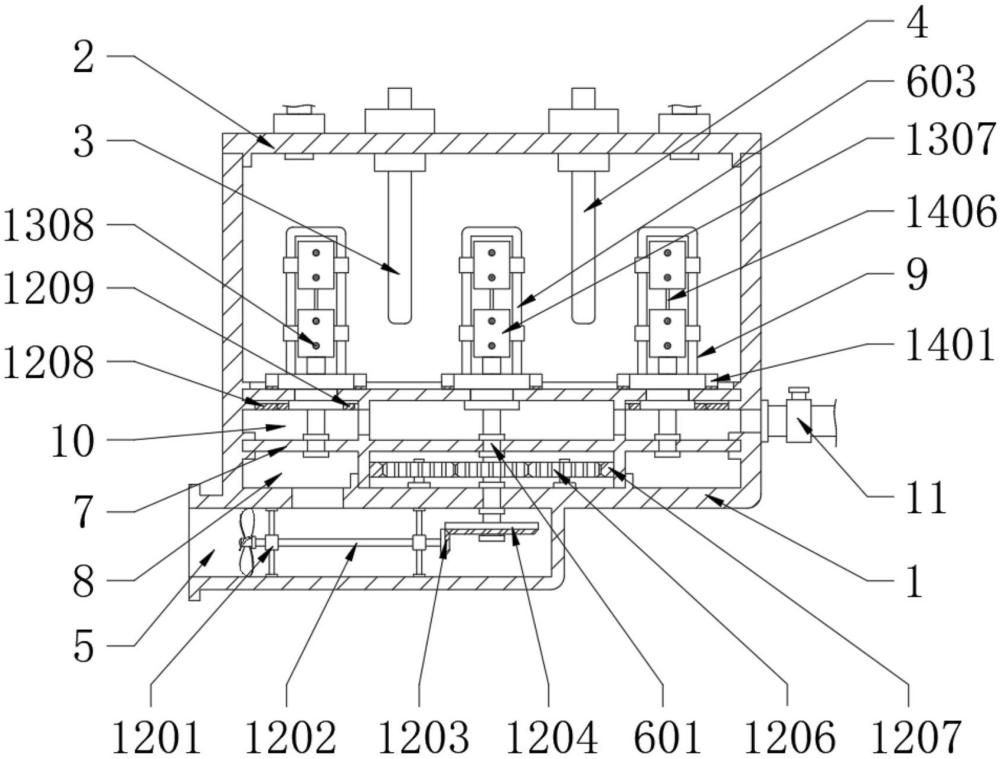

1.一種稀土電解槽，包括箱體（1）和換熱組件一（6），所述箱體（1）的頂部安置有箱蓋（2），且箱蓋（2）的一端內部固定有陽極（3），并且箱蓋（2）的另一端內部設置有陰極（4），所述箱體（1）的底部一側開設有進水口（5），所述換熱組件一（6）設置于箱體（1）的下端內部，其特征在于，所述換熱組件一（6）包括進液管（601）、連接座（602）、換熱管（603）和出液管（604），所述箱體（1）的下端中央轉動連接有進液管（601），且進液管（601）的頂部安置有連接座（602），所述連接座（602）的頂部設置有換熱管（603），且換熱管（603）呈n形，所述連接座（602）的底部外端安置有出液管（604），且出液管（604）的軸心與進液管（601）的軸心相重合，所述連接座（602）的下端外側轉動連接有轉動座（7），且轉動座（7）的下端內部設置有進水腔（8），所述轉動座（7）的外端內部安置有換熱組件二（9），且換熱組件二（9）的結構與換熱組件一（6）的結構大體一致，所述轉動座（7）的上端內部設置有排水腔（10），且排水腔（10）的一側連接有閥門（11）。

2.根據權利要求1所述的一種稀土電解槽，其特征在于，所述箱體（1）的下端內部設置有驅動組件（12），所述驅動組件（12）包括支套（1201）、扇葉軸（1202）、主動齒輪（1203）和從動齒輪（1204），所述箱體（1）的下端內部安置有支套（1201），且支套（1201）的內部設置有扇葉軸（1202），所述扇葉軸（1202）的一端固定有主動齒輪（1203），且主動齒輪（1203）的一側嚙合有從動齒輪（1204）。

3.根據權利要求2所述的一種稀土電解槽，其特征在于，所述主動齒輪（1203）的大小小于從動齒輪（1204）的大小，且從動齒輪（1204）與進液管（601）固定連接。

4.根據權利要求2所述的一種稀土電解槽，其特征在于，所述驅動組件（12）還包括太陽齒輪（1205）、行星齒輪（1206）和齒圈一（1207），所述進液管（601）的中部外側安置有太陽齒輪（1205），且太陽齒輪（1205）的外側嚙合有行星齒輪（1206），并且行星齒輪（1206）與箱體（1）轉動連接，所述行星齒輪（1206）的外側嚙合有齒圈一（1207），且齒圈一（1207）與轉動座（7）固定連接。

5.根據權利要求4所述的一種稀土電解槽，其特征在于，所述驅動組件（12）還包括齒圈二（1208）和驅動齒輪（1209），所述轉動座（7）的上端內部固定有齒圈二（1208），且齒圈二（1208）的內側嚙合有驅動齒輪（1209），并且驅動齒輪（1209）與換熱組件二（9）固定連接。

6.根據權利要求1所述的一種稀土電解槽，其特征在于，所述換熱管（603）的內部設置有清理組件（13），所述清理組件（13）包括固定套（1301）、滑槽（1302）和滑柱（1303），所述換熱管（603）的外側安置有固定套（1301），且固定套（1301）的內側開設有滑槽（1302），并且滑槽（1302）的內部開設有滑柱（1303）。

7.根據權利要求6所述的一種稀土電解槽，其特征在于，所述清理組件（13）還包括密封塞（1304）和彈簧（1305），所述滑柱（1303）的一側固定有密封塞（1304），且密封塞（1304）與換熱管（603）相嵌合，所述滑柱（1303）的一側連接有彈簧（1305），且滑柱（1303）關于密封塞（1304）的外側呈等距圓周分布。

8.根據權利要求7所述的一種稀土電解槽，其特征在于，所述清理組件（13）還包括連接柱（1306）、調節板（1307）和噴頭（1308），所述固定套（1301）的一側固定有連接柱（1306），且連接柱（1306）的外側套接有調節板（1307），并且調節板（1307）的一側設置有噴頭（1308）。

9.根據權利要求8所述的一種稀土電解槽，其特征在于，所述調節板（1307）的另一側設置有調節組件（14），所述調節組件（14）包括限位環（1401）、滑輪（1402）和升降桿（1403），所述轉動座（7）的頂部固定有限位環（1401），且限位環（1401）的頂部呈波浪狀，所述限位環（1401）的頂部設置有滑輪（1402），且滑輪（1402）的頂部安置有升降桿（1403）。

10.根據權利要求9所述的一種稀土電解槽，其特征在于，所述調節組件（14）還包括配重環（1404）、支板（1405）和轉動板（1406），所述升降桿（1403）的下端外側固定有配重環（1404），且升降桿（1403）的中部外側滑動連接有支板（1405），并且支板（1405）與連接座（602）固定連接，所述升降桿（1403）的一側轉動連接有轉動板（1406），且轉動板（1406）與調節板（1307）轉動連接。

技術總結
本發明公開了一種稀土電解槽，涉及稀土生產技術領域，包括箱體和換熱組件一，所述箱體的頂部安置有箱蓋，且箱蓋的一端內部固定有陽極，并且箱蓋的另一端內部設置有陰極，所述箱體的底部一側開設有進水口，所述換熱組件一設置于箱體的下端內部，所述換熱組件一包括進液管、連接座、換熱管和出液管。本發明在調節箱體內部溫度時，先利用泵體將熱媒從進水口輸送至箱體下端，此時部分熱媒會從進液管和連接座進入到換熱管內，而另一部分熱媒則會通過進水腔進入到換熱組件二上的換熱管內，且由于多個換熱管均勻分布在箱體內部，從而在對內部溶液換熱時更加均勻，避免發生局部過熱會過冷的狀況，同時也能提高換熱時的效率。

技術研發人員：田海寬
受保護的技術使用者：昆明照樅電子科技有限公司
技術研發日：
技術公布日：2025/4/24
