本實用新型涉及一種多功能模塊化單軌PC梁模板。

背景技術：

我國城軌交通的發展，應該從市情出發，根據不同區域交通需求特點，因地制宜地選擇地鐵、輕軌、單軌、現代有軌電車、市域鐵路和中低速磁浮交通等不同制式，多制式協調發展。

與國外城市相比，在我國已經建成的城市軌道交通里程中地鐵的比例明顯過大，地鐵比例過大必然造成工程造價過高。在多種交通制式中，單軌交通為現代城市在地鐵之外，提供了一種全新的交通選擇。由于單軌一般建在地上，沒有地鐵地下照明、通風、能耗高等要求，是一種比地鐵更為經濟環保的軌道交通制式，單軌交通在歐美和日本發展都十分迅速，所以單軌交通在國內具有非常廣闊的市場前景，對應對配套模板的需求量也很龐大。

傳統PC梁模板有兩種：一種是靠簡易調整裝置調整PC梁側面線型，人工測量，制作多種底模來滿足單軌PC梁底面線型要求，澆筑完成以后待PC梁養護達到7天以后方可吊離澆筑區域，然后重新開始布置調整底模，綁扎鋼筋，調整側模、端模，澆筑下一片PC梁。梁段運至工地以后，在橋墩上定位，其中，兩片PC梁之間靠現澆混凝土進行聯接。

另一種是靠多個精密加力裝置來調整側模，加力裝置內置標尺，調整過程中可以直接讀數；沒有單獨的底模，設計了臺車，臺車頂面即為底模，是平面，僅可制作底面為平面的PC梁，臺車兩端另外設計有調整裝置安裝PC梁預埋件，用于PC梁在現場與橋墩直接聯接，這樣現場施工比較方便。

上述兩種傳統的模板，第一種雖然可以制作底面和側面均為曲面線型的PC梁段，但是底模和側模調整不夠精確，同時因?yàn)闆](méi)有設計臺車，澆筑好的PC梁必須養護好以后才能吊離打梁場地，這樣的話，模板使用效率太低，對于制作PC梁的廠家而言，就需要更多數量的模板才能滿足工程進度的需要，經濟型較差，且PC梁運至工地以后需要現場現澆進行相鄰段的聯接，施工比較麻煩，進度比較慢；第二種模板僅能制作底面為平面的PC梁，結構比較復雜，造價偏高。

技術實現要素：

本實用新型所要解決的技術問題在于針對上述現有技術存在的不足提供一種結構簡單、施工效率高且能制作多種線性PC梁的多功能模塊化單軌PC梁模板。

本實用新型所采用的技術方案為：一種多功能模塊化單軌PC梁模板，其特征在于：包括混凝土基礎、臺車、門架、密封裝置，在混凝土基礎上安設有臺車軌道，所述門架固定在 混凝土基礎上，并跨設在臺車軌道的兩側，在臺車上設有底模，在門架的橫梁上對稱設有側模，在側模上沿其長度方向設置有多組加力裝置，所述加力裝置安設在門架上，在臺車的兩端頭設有端模，所述密封裝置用于端模、側模、底模的密封。

按上述技術方案，所述門架包括兩立柱和跨設在兩立柱上端的橫梁，在橫梁上設有導軌，使側?？梢匝貙?dǎo)軌橫向移動。

按上述技術方案，在橫梁上設有高度調整機構，用于調整側模的高度。

按上述技術方案，所述端模通過端部支撐及端部移動座多方位調整并固定。

按上述技術方案，每組加力裝置包括沿立柱縱向設置的多個加力裝置，所述加力裝置包括梯形絲杠、螺母連接副，其中，螺母連接副的螺母通過固定板與門架的立柱固定相連，絲杠的端頭通過連桿球形副與側模的側面相連，所述連桿球形副包括連桿，在連桿的兩端連接有球頭，所述連桿的兩端均通過球頭座分別與側模的支承板和絲杠相連。

按上述技術方案，所述底模有多個底模單元組成，所述側模由多個側模單元組成，每個底模單元和側模單元均可以單獨調整，通過對各個底模單元及側模單元的調整，從而生產出要求線型的PC梁。

按上述技術方案，所述底模單元和側模單元的加工面均為平面。

本實用新型所取得的有益效果為：

1、本實用新型的多功能模塊化單軌PC梁模板側模和底模都是標準單元件模塊，可以根據預制PC梁的長度隨意進行調整；側模和底模線型根據需要可以在一定范圍內進行調整，因此可以制作多種線型的PC梁。

2、本實用新型結構簡單、操作便利，PC梁澆筑完12小時以后，就可脫側模后由臺車運出門架，在空閑場地進行養護，從而更加節約場地，模板的使用效率大大提高，可以節約PC梁模板使用數量。

附圖說明

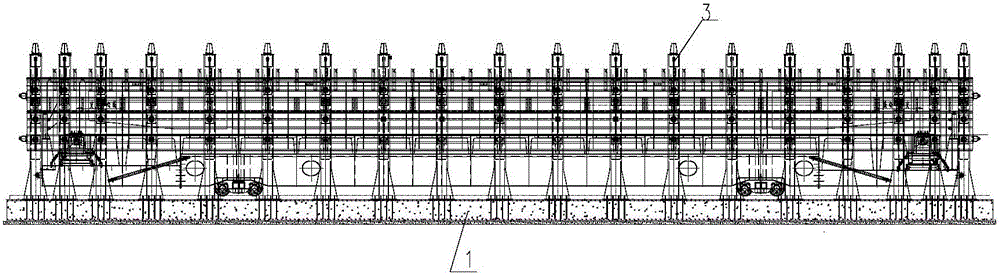

圖1為本實用新型中PC梁模板的主視圖。

圖2為本實用新型中PC梁模板的側視圖。

圖3為本實用新型中PC梁模板的俯視圖。

圖4為本實用新型中加力裝置的主視圖。

圖5為圖4的側視圖。

圖6為本實用新型中去除側模及門架之后的主視圖。

圖7為圖6的主剖視圖。

圖8為圖7中I的局部放大圖。

具體實施方式

下面結合附圖對本實用新型作進一步說明。

如圖1-8所示，本實施例提供了一種多功能模塊化單軌PC梁模板，包括混凝土基礎1、臺車10、底模8、側模7、門架、密封裝置9、加力裝置2。

每個門架包括兩立柱3和跨設在兩立柱上端的橫梁4，在混凝土基礎1上安設有臺車軌道13，在混凝土基礎1上位于臺車軌道13的兩側對稱預埋立柱底板11，所述立柱底板11通過地腳螺栓12固定在混凝土基礎1上。在臺車10上設有底模8，在橫梁上設有導軌6，側模7的頂端與導軌6相配設，使側模7可以沿導軌橫向移動，在側模上沿其長度方向設置有多組加力裝置2，每組加力裝置2包括縱向設置的多個加力裝置，所述加力裝置2包括梯形絲杠23、螺母連接副，其中，螺母連接副的螺母22通過固定板21與門架的立柱3固定相連，絲杠23的端頭通過連桿球形副與側模的側面相連，這樣可以使側模單元多角度受力，從而更好的調整側模的線性，操作簡便。所述連桿球形副包括連桿19，在連桿19的兩端連接有球頭，所述連桿19的兩端通過球頭座18、19分別與側模的支承板17和絲杠23相連。在臺車10的兩端頭設有端模14，所述端模通過端部支撐支座16及端部移動座15固定。所述密封裝置9用于端模、側模、底模的密封。

本實施例中，在橫梁上設置有高度調整裝置5，用來調節每片側模的高度。

本實施例中，所述底模8有多個底模單元組成，每個底模單元長2米。所述側模7由多個側模單元組成，相鄰的兩側模單元通過螺栓連接，上端與高度調整裝置相連。每個底模單元和側模單元均可以單獨調整，其中，所述底模單元、側模單元的加工面均為平面。通過對各個底模單元及側模單元的調整，從而生產出要求線型的PC梁。

利用如上所述的多功能模塊化單軌PC梁模板制作PC梁的施工方法，其包括如下步驟：

步驟一、臺車10移至門架外空閑場地，根據PC梁的線型要求，調整底模8的平面、側面和立面線型；

步驟二、在底模上捆扎PC梁預埋鋼筋，布置內模；

步驟三、臺車10移至門架PC梁澆筑區域，按PC梁線型要求調整加力裝置，調整側模線型；

步驟四、安裝兩端端模14，并通過端部支撐支座16及端部移動座15調整并固定；

步驟五、PC梁澆筑一次性完工，頂面用專用工具進行抹平；

步驟六：12小時以后，松開兩側的加力裝置2，脫掉側模7，將臺車10移至門架外空 閑區域；

步驟七：第2臺臺車進入門架澆筑區域，開始調整側模，進行澆筑下一片PC梁，依次循環。
