本實用新型涉及石油開采油管上用于固定和保護電纜及管線的裝置，特別涉及一種多用途井下支持功能電纜保護器。

背景技術：

在石油開采過程中，當?shù)貙幽芰坎荒軐⒁后w舉升至地面或者滿足不了產量要求時，需要使用氣舉工作筒把高壓氣體注入井內，依靠氣體降低舉升管中的流壓梯度，并利用其能量舉升液體。氣舉工作筒長度在2米以上，圓柱體中間有凸起的部分，其外部固定有套管，電纜或管線在隨氣舉工作筒下入到套管內時容易造成磨損。目前，常見的電纜保護器一般均安裝在接箍位置，但是由于氣舉筒上下接頭直接與接箍相連接，使得常規保護器無法安裝在最近的接箍上，下一個接箍的位置在9米處，過長的安裝距離會導致電纜或管線撓度增大，與套管內壁發生摩擦，無法起到保護作用。

技術實現要素：

本實用新型為解決公知技術中存在的技術問題而提供一種結構簡單、安裝方便、定位準確，且能徹底避免線纜磨損的多用途井下支撐功能保護器。

本實用新型解決其技術問題所采用的技術方案是：一種多用途井下支撐功能保護器，由第一分體和第二分體構成，所述第一分體內壁上設有線纜槽，所述第一分體、第二分體通過螺栓拆卸式連接，所述第一分體、第二分體的一側連接有接箍，所述接箍的另一端固定連接有氣舉工作筒，所述第一分體外表面設有凸起，所述凸起的高度超過線纜與所述氣舉工作筒高度之和，所述第一分體上設有螺紋孔a和保護螺栓頭部的卡槽。

作為本實用新型優選的，所述第二分體設有與所述第一分體對應的螺紋孔b，且其內壁上設有防止滑動的凸起。

作為本實用新型優選的，所述第一分體與所述第二分體通過螺栓對接后形成完整的封閉結構，所述第一分體和所述第二分體的一側的對應端設有凹槽，通過接箍配合定位。

本實用新型具有的有點和有益效果是：上述第一分體外表面上的凸起結構使保護器首先接觸到套管內壁，在保護器與套管內壁間形成了有效的支撐空間，有效避免了電纜、管線以及氣舉工作筒在安裝和使用過程中與套管內壁發生磨損；上述兩分體在一側端面位置上的凹槽可與氣舉工作筒上下接口的接箍配合，使保護器安裝時具有定位基準，并且第二分體內壁上的凸起可以有效防止保護器上下滑動。

附圖說明

下面結合附圖和實施例對本實用新型進一步說明。

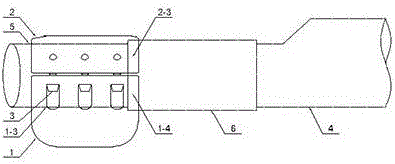

圖1為本實用新型示意圖；

圖2為圖1的左視圖；

圖3為圖1中A向視圖。

圖中1.第一分體，1-1.線纜槽，1-2.螺紋孔a，1-3.螺栓頭部卡槽，1-4.凹槽a，2.第二分體，2-1.螺紋孔b，2-2.防滑凸起，2-3.凹槽b，3.螺栓，4.氣舉工作筒，5.油管，6.接箍。

具體實施方式

為能進一步了解本實用新型的發明內容、特點及功效，茲舉例以下實施實例，并配合附圖詳細說明如下：

請參閱圖1-3，一種多用途井下支撐功能保護器，包括第一分體1和第二分體2，所述第一分體1內壁上設有線纜槽1-1，兩分體可通過螺栓3實現可拆卸式固連，第一分體1、第二分體2的一側連接有接箍6，接箍6的另一端固定連接有氣舉工作筒4，第一分體1外表面凸起，高度超過線纜與氣舉工作筒高度之和，且設有螺紋孔a1-2和保護螺栓頭部的卡槽1-3，第二分體2設有與第一分體1對應的螺紋孔b2-1，且其內壁上設有防止滑動的凸起2-2；第一分體1與第二分體2通過螺栓5對接后形成完整的封閉結構，所述第一分體1和第二分體2的一側的對應端分別設有凹槽a1-4和凹槽b2-3，可與接箍配合定位。

上述技術方案中，第一分體外表面上的凸起結構首先接觸到套管內壁，其間形成了有效的支撐空間，有效的避免了電纜、管線以及氣舉工作筒在安裝和使用過程中與套管內壁發生磨損。

上述技術方案中，兩分體在一側端面位置上的凹槽可與氣舉工作筒上下接口的接箍配合使用，是保護器在安裝時具有定位基準，并且第二分體內壁上的凸起可以有效的起到防滑作用。
