本發明涉及鉆井，尤其涉及一種自解堵可鉆浮箍。

背景技術：

1、近年來，全通徑漂浮接箍在國內頁巖氣市場及各油田的大位移水平井上大規模應用，其利用破裂盤充當臨時屏障，套管下到位后通過井口憋壓擊碎破裂盤，實現管柱全通徑，方便后續改造施工。

2、但是，目前由于破裂盤內應力分布不均、體積較大等問題導致其破碎碎片粒徑不均勻、破碎碎片較多造成浮箍憋堵，影響后續固井作業，因此，為滿足全通徑漂浮下套管施工要求，保持井筒通暢，需要開展安全可靠的防憋堵可鉆浮箍研究。

技術實現思路

1、本發明的目的在于提供一種自解堵可鉆浮箍，以緩解了現有技術中存在的由于破裂盤內應力分布不均、體積較大等問題導致其破碎碎片粒徑不均勻、破碎碎片較多造成浮箍憋堵，影響后續固井作業的技術問題。

2、為了解決上述技術問題，本發明提供的技術方案在于：

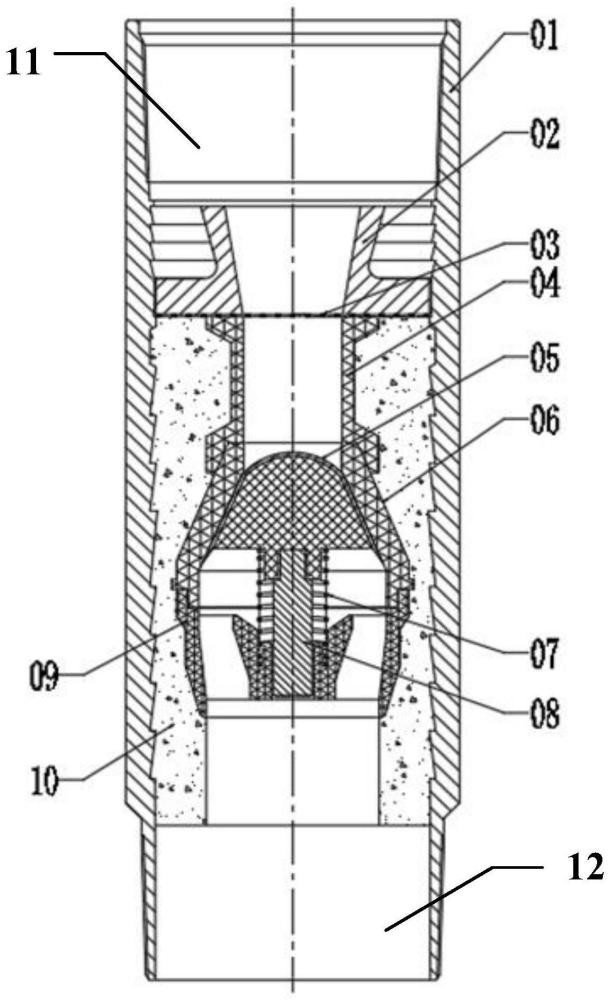

3、本發明提供的自解堵可鉆浮箍，包括：外筒、承托螺套、濾網、閥芯頭、閥座和彈性組件；

4、所述外筒設置為中空結構，兩端分別形成有進液口和出液口，所述進液口連接于套管柱上，所述外筒的內腔由所述進液口朝向所述出液口的方向依次安裝有所述承托螺套、濾網和閥座，所述彈性組件與所述閥芯頭連接；

5、向所述外筒內泵入鉆井液時，所述濾網用于將鉆井液攜帶的大塊破碎盤碎片截留在所述承托螺套內，且小塊破碎盤碎片隨同鉆井液穿過所述濾網沖擊所述閥芯頭，所述閥芯頭受到沖擊時，所述彈性組件處于壓縮狀態，所述閥芯頭與所述閥座之間具有間隙形成流道；

6、停止泵入鉆井液時，所述承托螺套內的大塊破碎盤碎片因重力作用滑入到所述外筒的內壁上，所述彈性組件產生的彈力以使所述閥芯頭緊貼在所述閥座上。

7、在可選的實施方式中，

8、所述彈性組件包括彈性件和固定座；

9、所述固定座螺紋連接在所述閥座靠近所述出液口的一端；

10、所述彈性件的一端與所述閥芯頭連接，所述固定座用于支撐所述彈性件的另一端，以使所述彈性件產生的彈力能夠作用在所述閥芯頭上。

11、在可選的實施方式中，

12、所述自解堵可鉆浮箍還包括閥芯桿；

13、所述閥芯桿與所述閥芯頭朝向所述出液口的一側連接，所述彈性件套設在所述閥芯桿上。

14、在可選的實施方式中，

15、所述承托螺套中部貫通形成有用于盛放大塊破碎盤碎片的盛屑槽，且形成所述盛屑槽的內壁呈傾斜設置，以使大塊破碎盤碎片在重力作用下沿著所述承托螺套的內壁傾斜面滑動到所述外筒的內壁上；

16、所述外筒的內壁設置有防退螺紋，以阻止從所述盛屑槽中滑出的大塊破碎盤碎片從所述外筒內脫離。

17、在可選的實施方式中，

18、所述自解堵可鉆浮箍還包括導流管；

19、所述導流管設置于所述濾網和所述閥座之間，穿過所述濾網的鉆井液和小塊破碎盤碎片沿著所述導流管流動。

20、在可選的實施方式中，

21、所述導流管朝向所述閥座的一端具有插槽，所述閥座的上端面插入到所述插槽中。

22、在可選的實施方式中，

23、所述自解堵可鉆浮箍還包括澆筑水泥層；

24、所述澆筑水泥層位于所述外筒的內壁上，所述澆筑水泥層的內側用于安裝所述導流管、所述閥座和所述固定座。

25、在可選的實施方式中，

26、所述承托螺套與所述外筒的內壁之間通過螺紋連接。

27、在可選的實施方式中，

28、所述閥芯頭的外表面設置有球頭橡膠，所述球頭橡膠用于與所述閥座之間密封。

29、在可選的實施方式中，

30、所述承托螺套、濾網、閥芯桿、彈性件的材料均為鋁合金；

31、所述導流管、閥芯頭、閥座、固定座的材料均為橡膠樹脂。

32、綜合上述技術方案，本發明所能實現的技術效果在于：

33、本發明提供的自解堵可鉆浮箍，用于全通徑漂浮下套管作業，安裝在套管柱底部，實現漂浮下套管空氣段底部密封，阻隔井內流體進入套管，在套管下入到井內指定位置后，通過井口打壓擊碎破裂盤，破裂盤破碎后的碎片隨鉆井液進入到外筒內，通過濾網使小塊破碎盤碎片正常通過，大塊破碎盤碎片集中在承托螺套，鉆井液和小塊破碎盤碎片沖擊閥芯頭，彈性組件處于壓縮狀態，閥芯頭與閥座之間具有間隙形成流道，鉆井液和小塊破碎盤碎片沿著流道流動，當停泵時，在重力的作用下大塊破碎盤碎片滑入到外筒內壁上，實現浮箍的自解堵，緩解了現有技術中存在的由于破裂盤內應力分布不均、體積較大等問題導致其破碎碎片粒徑不均勻、破碎碎片較多造成浮箍憋堵，影響后續固井作業的技術問題。

技術特征：

1.一種自解堵可鉆浮箍，其特征在于，包括：外筒(1)、承托螺套(2)、濾網(3)、閥芯頭(5)、閥座(6)和彈性組件；

2.根據權利要求1所述的自解堵可鉆浮箍，其特征在于，

3.根據權利要求2所述的自解堵可鉆浮箍，其特征在于，

4.根據權利要求2所述的自解堵可鉆浮箍，其特征在于，

5.根據權利要求2所述的自解堵可鉆浮箍，其特征在于，

6.根據權利要求5所述的自解堵可鉆浮箍，其特征在于，

7.根據權利要求6所述的自解堵可鉆浮箍，其特征在于，

8.根據權利要求1所述的自解堵可鉆浮箍，其特征在于，

9.根據權利要求1所述的自解堵可鉆浮箍，其特征在于，

10.根據權利要求7所述的自解堵可鉆浮箍，其特征在于，

技術總結
本發明提供了一種自解堵可鉆浮箍，涉及鉆井技術領域，用于全通徑漂浮下套管作業，安裝在套管柱底部，實現漂浮下套管空氣段底部密封，阻隔井內流體進入套管，在套管下入到井內指定位置后，通過井口打壓擊碎破裂盤，破裂盤破碎后的碎片隨鉆井液進入到外筒內，通過濾網使小塊破碎盤碎片正常通過，大塊破碎盤碎片集中在承托螺套，鉆井液和小塊破碎盤碎片沖擊閥芯頭，彈性組件處于壓縮狀態，閥芯頭與閥座之間具有間隙形成流道，鉆井液和小塊破碎盤碎片沿著流道流動，當停泵時，在重力的作用下大塊破碎盤碎片滑入到外筒內壁上，實現浮箍的自解堵。

技術研發人員：宗慶偉,詹鴻運,王健棟,崔振錨,鄒樹江,蘇文棟,王多萬,陳保山,丁柯宇,張秀青,郭鳴,成琪,韓福偉,孫巍巍
受保護的技術使用者：中國石油集團渤海鉆探工程有限公司
技術研發日：
技術公布日：2025/4/28
