本技術涉及煤礦采掘降塵，特別涉及一種煤礦采掘用降塵裝置。

背景技術：

1、煤礦業是重要的工業生產領域，煤礦具有很高的使用價值，被廣泛運用在現代生活中，在進行采掘作業時，通常會產生灰塵，不利于工作人員的身體健康和作業，需要對其進行降塵處理。

2、但現有的降塵裝置，只是用水管外加噴頭進行降塵，不能對水管和噴頭進行保護，容易使噴頭堵塞，水管受到影響導致破裂受損影響使用，且不能固定在采掘的u型面進行作業。

技術實現思路

1、本實用新型的主要目的在于提供一種煤礦采掘用降塵裝置，可以有效解決背景技術中的技術問題。

2、為實現上述目的，本實用新型采取的技術方案為：

3、一種煤礦采掘用降塵裝置，包括兩個水管、兩個外筒，兩個所述水管的外部均設置有若干個噴頭，兩個所述水管的外部設置有防護結構；

4、所述防護結構包括有兩個防護箱，兩個所述防護箱分別設置在兩個水管的外部，所述防護箱的后部中間均設置有置物架，所述置物架的一端均設置有電機，所述電機的輸出軸位于置物架的內側均轉動設置有絲桿，所述絲桿的外部均滑動設置有滑塊，兩個所述滑塊的頂部和底部均轉動設置有一組連接臂，四組所述連接臂的一端分別轉動連接在四個啟閉蓋的頂部中間位置。

5、作為本實用新型的進一步方案，四個所述啟閉蓋的兩端分別轉動設置在兩個防護箱的頂部和底部，所述啟閉蓋均與防護箱的適性匹配，兩個所述防護箱的前部均開設有方形孔，若干個所述噴頭的一端均設置在方形孔的內側。

6、作為本實用新型的進一步方案，兩個所述水管的一端分別貫穿兩個外筒的外部一側，兩個所述外筒的外部另一側均設置有進水口，且兩個進水口均貫穿防護箱的一端。

7、作為本實用新型的進一步方案，兩個所述外筒分別設置在防護箱的內側一端，兩個所述外筒的內側均活動設置有調節筒，兩個所述調節筒分別貫穿兩個防護箱的后部一側，兩個所述調節筒的一端分別連接在兩個滑塊的一端。

8、作為本實用新型的進一步方案，兩個所述防護箱的頂部之間設置有調節結構，所述調節結構包括有四個固定板，四個所述固定板分別設置在兩個防護箱的頂部中間位置，兩個所述固定板之間轉動設置有t型管，兩個所述t型管分別對稱滑動設置在兩個螺紋桿的外部。

9、作為本實用新型的進一步方案，兩個所述螺紋桿分別轉動設置在安裝架的底部兩側位置，所述安裝架的頂部開設有四個預留孔。

10、作為本實用新型的進一步方案，所述螺紋桿均和t型管的適性匹配，所述外筒均和調節筒的適性匹配。

11、本實用新型的有益效果如下：

12、通過設置防護結構和調節結構，在使用時，將其安置在需要工作的場地，在進水口處外接水源，即可使其達到工作的運行條件，相比傳統的降塵裝置，可以對水管和噴頭進行防護，且可以與調節閥的啟閉工作進行聯動控制，可以調節工作所需長度；

13、通過設置電機配合絲桿，使得絲桿轉動，進而使滑塊在絲桿的外部進行滑動運動，滑塊通過連接臂和調節筒同步作用于啟閉蓋和外筒，有利于使調節閥打開時啟閉蓋隨之打開進行噴灑工作，關閉時，啟閉蓋同步關閉進行防護工作。

14、通過設置螺紋桿配合t型管，有利于使t型管在螺紋桿的外部進行滑動運動，有利于根據工作需要進行長度調節工作，可以滿足噴灑范圍的調整工作。

技術特征：

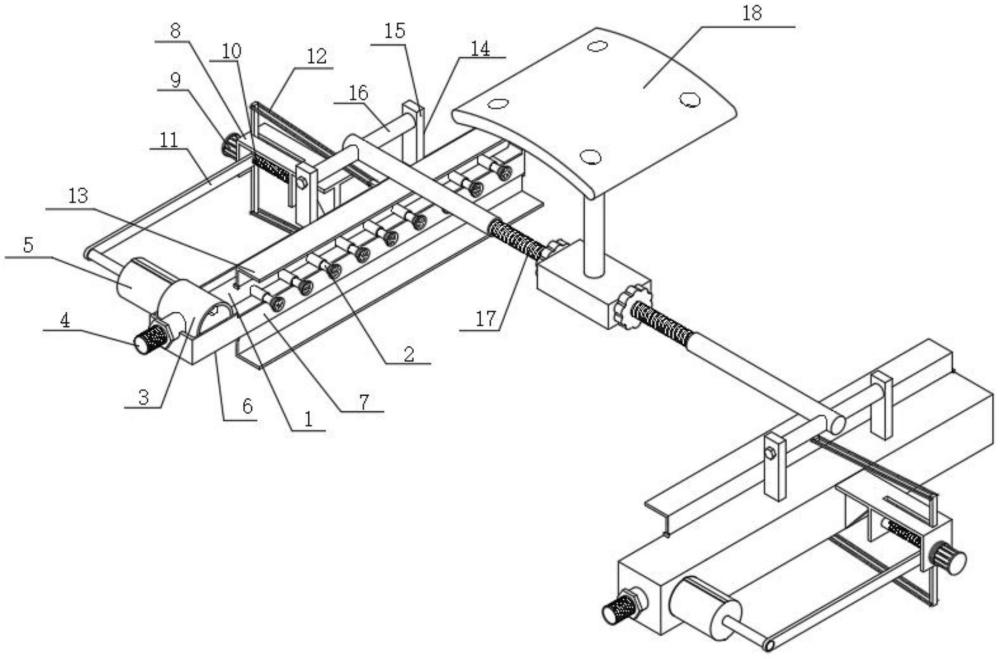

1.一種煤礦采掘用降塵裝置，其特征在于：包括兩個水管(1)、兩個外筒(3)，兩個所述水管(1)的外部均設置有若干個噴頭(2)，兩個所述水管(1)的外部設置有防護結構(6)；

2.根據權利要求1所述的一種煤礦采掘用降塵裝置，其特征在于：四個所述啟閉蓋(13)的兩端分別轉動設置在兩個防護箱(7)的頂部和底部，所述啟閉蓋(13)均與防護箱(7)的適性匹配，兩個所述防護箱(7)的前部均開設有方形孔，若干個所述噴頭(2)的一端均設置在方形孔的內側。

3.根據權利要求1所述的一種煤礦采掘用降塵裝置，其特征在于：兩個所述水管(1)的一端分別貫穿兩個外筒(3)的外部一側，兩個所述外筒(3)的外部另一側均設置有進水口(4)，且兩個進水口(4)均貫穿防護箱(7)的一端。

4.根據權利要求3所述的一種煤礦采掘用降塵裝置，其特征在于：兩個所述外筒(3)分別設置在防護箱(7)的內側一端，兩個所述外筒(3)的內側均活動設置有調節筒(5)，兩個所述調節筒(5)分別貫穿兩個防護箱(7)的后部一側，兩個所述調節筒(5)的一端分別連接在兩個滑塊(11)的一端。

5.根據權利要求1所述的一種煤礦采掘用降塵裝置，其特征在于：兩個所述防護箱(7)的頂部之間設置有調節結構(14)，所述調節結構(14)包括有四個固定板(15)，四個所述固定板(15)分別設置在兩個防護箱(7)的頂部中間位置，兩個所述固定板(15)之間轉動設置有t型管(16)，兩個所述t型管(16)分別對稱滑動設置在兩個螺紋桿(17)的外部。

6.根據權利要求5所述的一種煤礦采掘用降塵裝置，其特征在于：兩個所述螺紋桿(17)分別轉動設置在安裝架(18)的底部兩側位置，所述安裝架(18)的頂部開設有四個預留孔。

7.根據權利要求5所述的一種煤礦采掘用降塵裝置，其特征在于：所述螺紋桿(17)均和t型管(16)的適性匹配，所述外筒(3)均和調節筒(5)的適性匹配。

技術總結
本技術公開了一種煤礦采掘用降塵裝置，包括兩個水管、兩個外筒，兩個所述水管的外部均設置有若干個噴頭，兩個所述水管的外部設置有防護結構，所述防護結構包括有兩個防護箱，兩個所述防護箱分別設置在兩個水管的外部，所述防護箱的后部中間均設置有置物架，所述置物架的一端均設置有電機，所述電機的輸出軸位于置物架的內側均轉動設置有絲桿，所述絲桿的外部均滑動設置有滑塊，兩個所述滑塊的頂部和底部均轉動設置有一組連接臂，四組所述連接臂的一端分別轉動連接在四個啟閉蓋的頂部中間位置。本技術所述的一種煤礦采掘用降塵裝置，通過設置降塵裝置的防護結構，可以使噴頭和水管被保護，具有非常好的實用性。

技術研發人員：姜志富
受保護的技術使用者：山東元禧環保科技有限公司
技術研發日：20231229
技術公布日：2025/4/28
